Тип продукта	LTE Wi-Fi модем-роутер
Бренд	ASUS
Модель	4G-N12 B1
Стандарты Wi-Fi	IEEE 802.11 b/g/n (2,4 ГГц)
Диапазон частот Wi-Fi	2,4 ГГц
Мобильные технологии	WCDMA, LTE (карта Micro SIM)
Порты	1 порт Ethernet LAN (RJ-45) 10/100 Мбит/с
Антенны	2 съемные антенны LTE
Питание	Сетевой адаптер постоянного тока 12 В, 1 А
Рабочая температура	от -10°C до 40°C
Температура хранения	от -20°C до 65°C
Рабочая влажность	≤ 90%
Влажность при хранении	≤ 95%
Содержимое коробки	Роутер, сетевой адаптер, кабель RJ-45, краткое руководство, 2 антенны LTE, гарантийный талон
Функции	WPS, сброс, автоматическое определение APN, веб-помощник настройки
Безопасность	Не подвергать воздействию влаги, температура окружающей среды 0-40°C, не блокировать вентиляционные отверстия, отключать перед очисткой
Уход	Протирать мягкой сухой тканью, не использовать химические средства
Светодиодные индикаторы	Питание, Wi-Fi 2,4 ГГц, сигнал 3G/4G, Ethernet
Кнопки	Питание, WPS, Сброс
Расширенные характеристики	Слот Micro SIM, настройка через браузер (192.168.1.1), учетные данные по умолчанию admin/admin
Гарантия	Гарантийный талон в комплекте

Часто задаваемые вопросы - 4G-N12 B1 ASUS

Как установить SIM-карту в роутер?

Вставьте карту Micro SIM (или Nano SIM с адаптером) в слот, расположенный на задней панели устройства. Убедитесь, что вы подключили услугу WCDMA/LTE.

Что делать, если светодиоды 3G/4G не загораются?

Если светодиоды не загораются, роутер не смог автоматически определить настройки APN. Войдите в интерфейс через 192.168.1.1 и используйте мастер настройки, чтобы вручную ввести параметры вашего оператора.

Как получить доступ к интерфейсу настройки?

Откройте веб-браузер и введите 192.168.1.1 в адресной строке. Войдите, используя логин admin и пароль admin.

Какие учетные данные по умолчанию?

Логин и пароль по умолчанию — admin (строчные буквы). Рекомендуется изменить их после первой настройки.

Как сбросить роутер до заводских настроек?

Удерживайте кнопку Reset (на задней панели) около 5 секунд, пока светодиоды не начнут мигать. Настройки вернутся к значениям по умолчанию.

Как подключить компьютер по Wi-Fi?

Найдите сеть Wi-Fi, SSID которой указан на наклейке под роутером (например, ASUS_00). Введите ключ Wi-Fi (WiFi Key), указанный на той же наклейке.

Какие кабели и аксессуары входят в комплект?

В коробке: роутер, сетевой адаптер (12 В/1 А), сетевой кабель RJ-45, две съемные антенны LTE, краткое руководство и гарантийный талон.

Можно ли использовать карту Nano SIM?

Да, но необходимо использовать прилагаемый адаптер Micro SIM. Всегда вставляйте карту Nano SIM в адаптер перед установкой в роутер.

Где получить дополнительную поддержку?

Обратитесь к FAQ онлайн на support.asus.com/faq или на сайт технической поддержки https://www.asus.com/support. Вы также можете связаться со службой поддержки клиентов ASUS.

Какие меры безопасности необходимо соблюдать?

Не используйте устройство на улице под дождем, не подвергайте его воздействию влаги, соблюдайте расстояние не менее 15 см от медицинских имплантатов и отключайте его перед очисткой сухой тканью.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 4G-N12 B1 ASUS

Беспроводной роутер 4G-N12 B1 LTE Блок питания
Сетевой кабель (RJ-45) Краткое руководство
2 съемные антенны LTE Гарантийный талон

ПРИМЕЧАНИЕ: Если какие-либо элементы комплекта поставки отсутствуют или повреждены, обратитесь к продавцу.

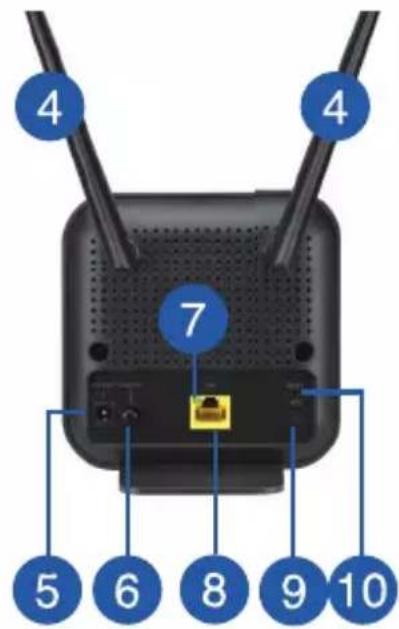

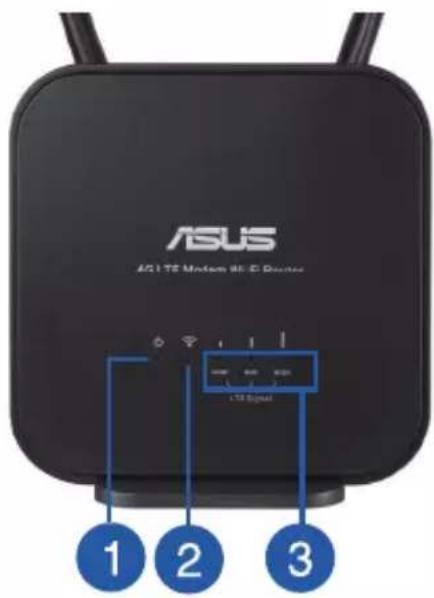

Быстрый обзор роутера

ASUS 4G LTE Motion Wi-Fi Driver USB Signal 1 2 3

4 4 7 5 6 8 9 10

РУССКИЙ 11

1. Индикатор питания 7. Индикатор Ethernet
2. Индикатор 2.4 ГГц 8. Сетевой порт
3. Индикатор сигнала 3G/4G 9. Кнопка	WPS
4. Съемные антенны LTE 10. Кнопка сброса

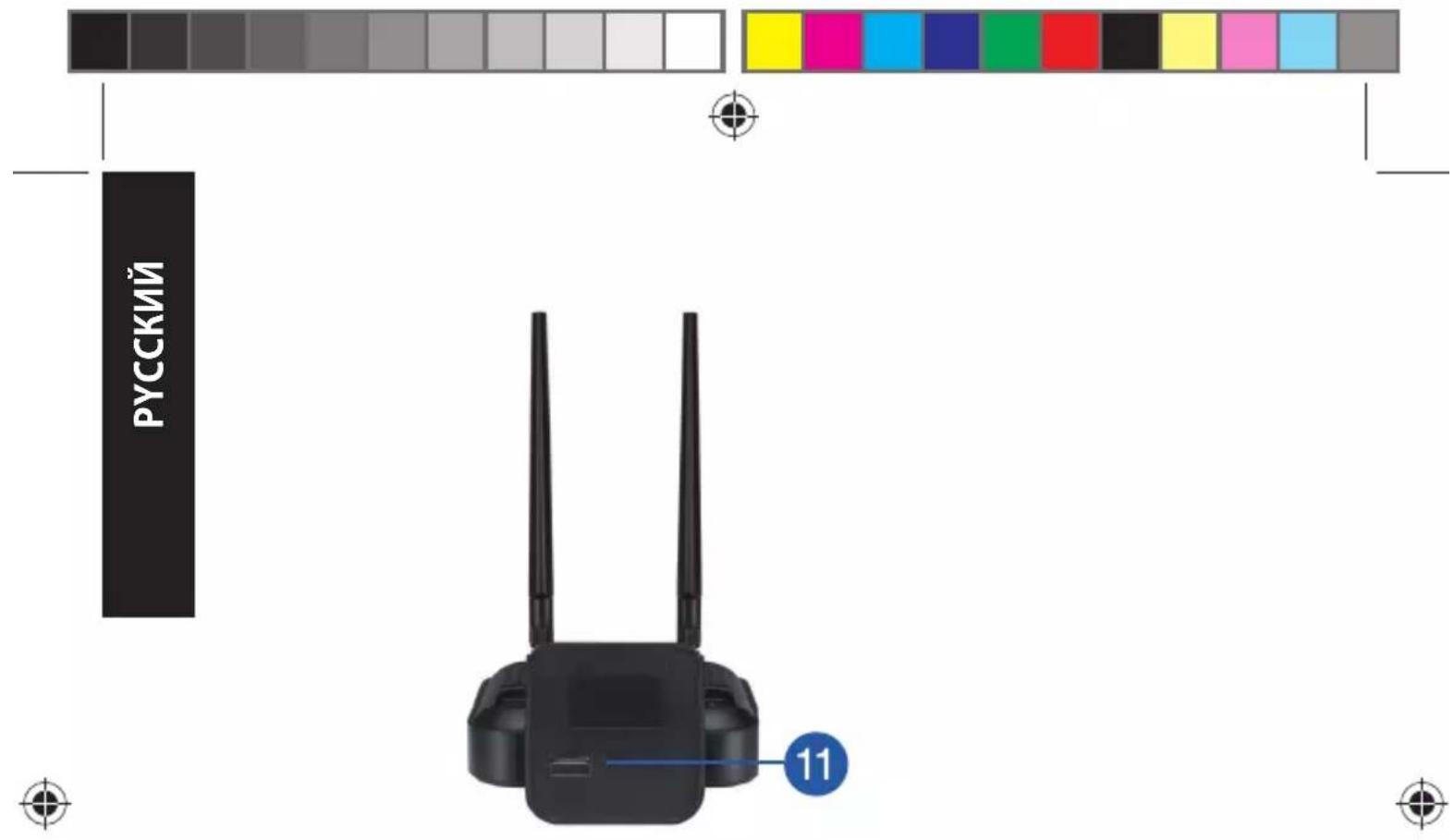

5. Разъем питания (DC-In) 11. Слот для	карты micro-SIM
6. Кнопка питания

100

Установка роутера

1. Требования к установке.

Для настройки беспроводной требуется следующее:

- Карта micro-SIM/USIM с пакетом WCDMA или LTE

Nano SIM card

Nano SIM adapter

ВАЖНО! Убедитесь, что на карте micro-SIM/USIM включен пакет WCDMA или LTE. Приобрести пакет можно у оператора мобильной связи.

ВНИМАНИЕ!

• Используйте только стандартную карту micro-SIM/USIM.

• Всегда вставляйте адаптер с картой nano-SIM. Адаптер может застрять, если он вставлен без карты.

• Компьютер с разъемом RJ-45 (10Base-T/100Base-TX) или беспроводное устройство стандарта 802.11 b/g/n 2,4 ГГц
  • Браузер, например Internet Explorer, Firefox, Safari или Google Chrome

2. Настройте беспроводной роутер.

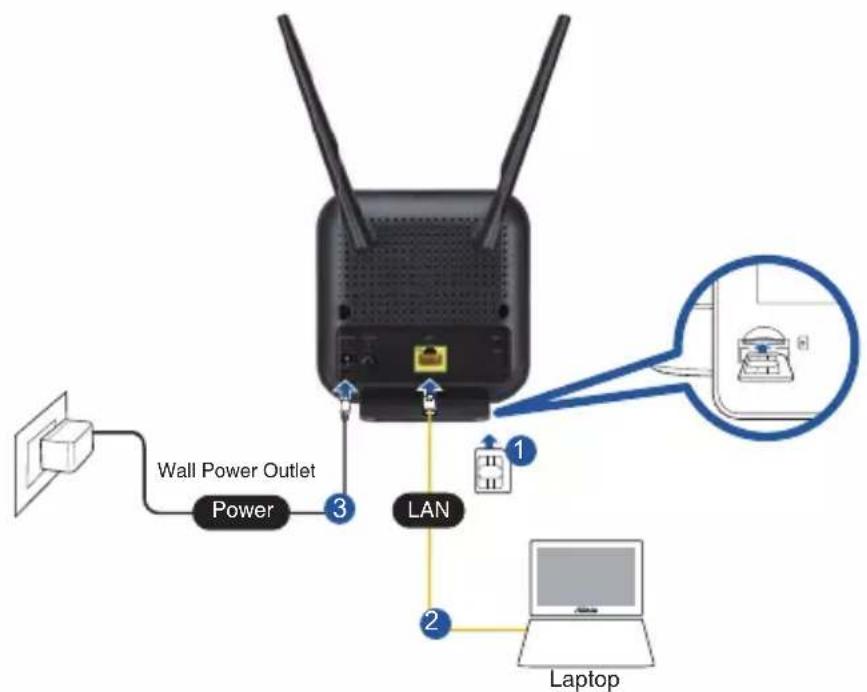

1. Установите антенны LTE и карту micro-SIM перед включением роутера. Подключите сетевой кабель от компьютера к желтому Ethernet-порту роутера.

Wall Power Outlet Power LAN 1 2 Laptop

102

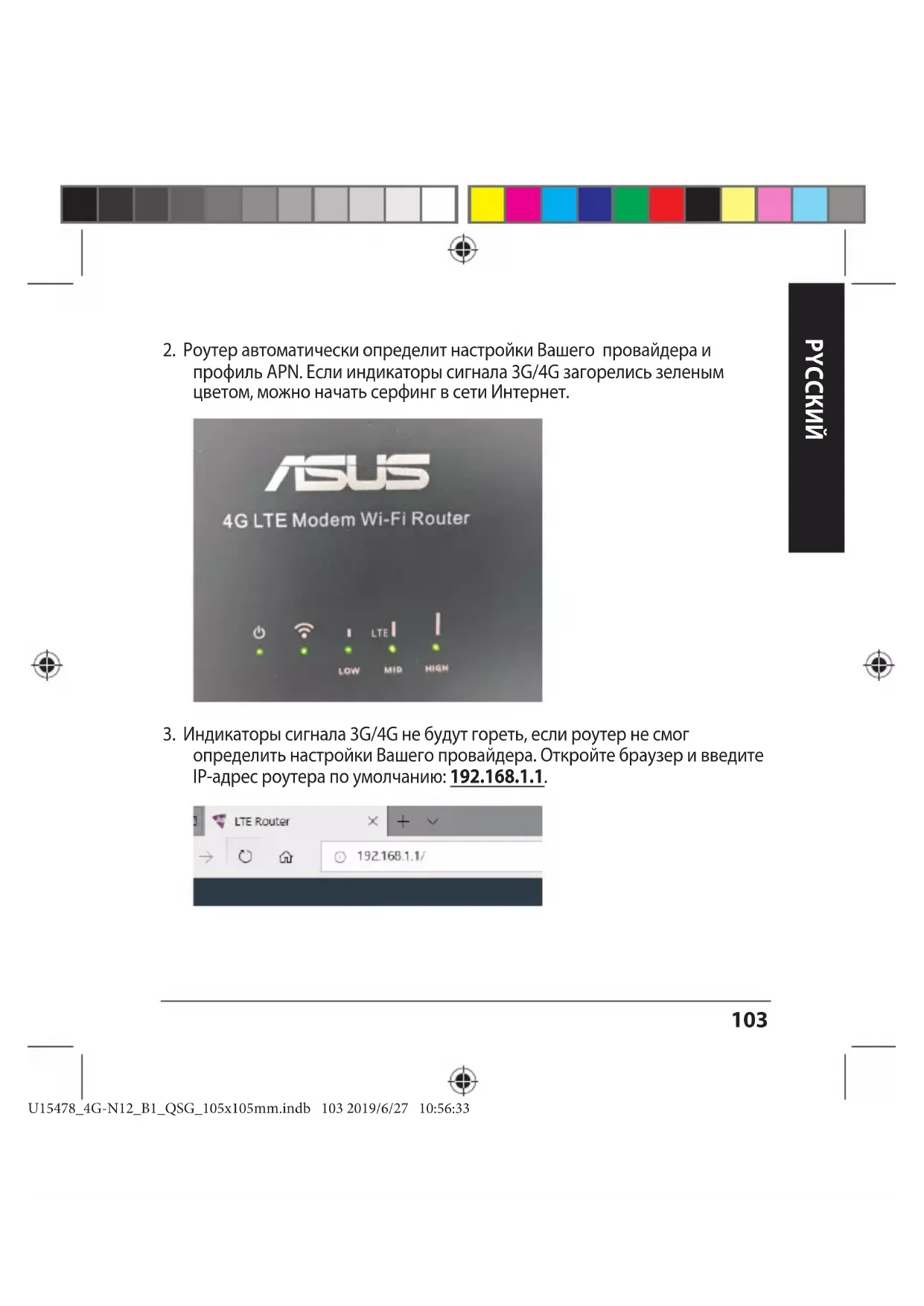

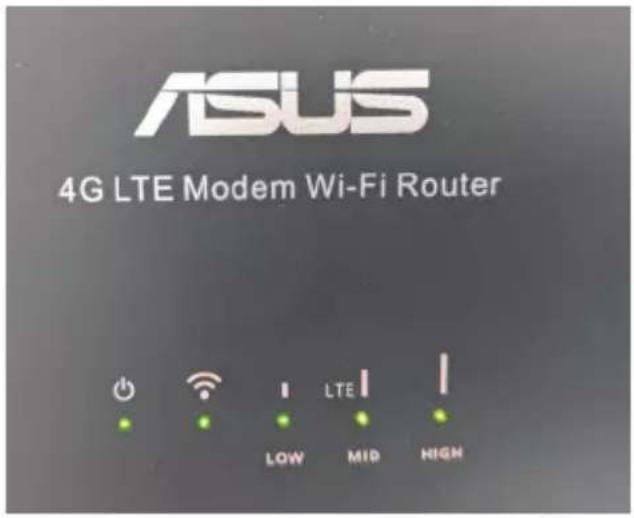

1. Роутер автоматически определит настройки Вашего провайдера и профиль APN. Если индикаторы сигнала 3G/4G загорелись зеленым цветом, можно начать серфинг в сети Интернет.

ASUS 4G LTE Modem Wi-Fi Router LOW MID HIGH

1. Индикаторы сигнала 3G/4G не будут гореть, если роутер не смог определить настройки Вашего провайдера. Откройте браузер и введите IP-адрес роутера по умолчанию: 192.168.1.1.

LTE Router 192.168.1.1/

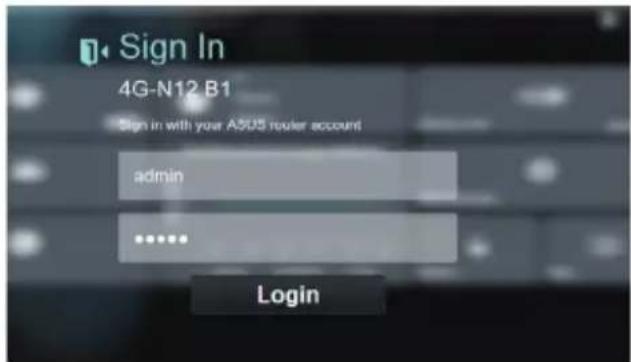

1. В окне входа, введите имя пользователя по умолчанию (admin) и пароль (admin).

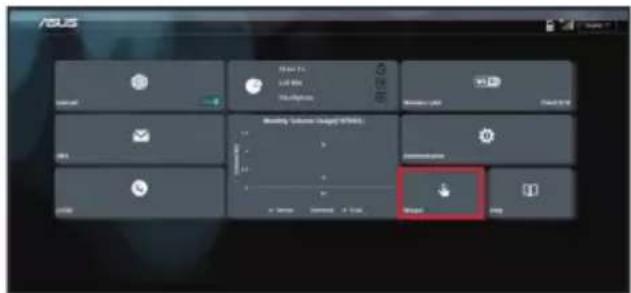

1. В информационной панели нажмите Wizard и следуйте инструкциям на экране для завершения процесса настройки.

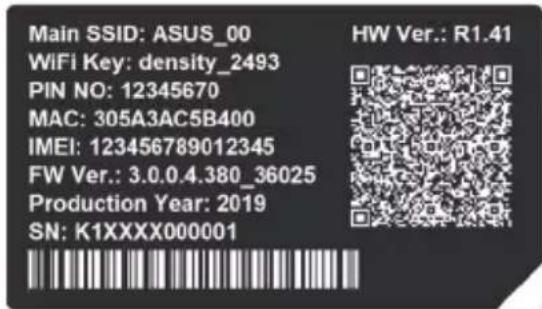

1. Если нужно подключиться к сети Интернет через Wi-Fi, подключитесь к беспроводной сети (SSID), указанной на этикетке в нижней части роутера и введите пароль.

Main SSID: ASUS_00 WiFi Key: density_2493 PIN NO: 12345670 MAC: 305A3AC5B400 IMEI: 123456789012345 FW Ver.: 3.0.0.4.380_36025 Production Year: 2019 SN: K1XXXX000001 HW Ver.: R1.41

FAQ

1. Где можно найти подробную информацию о беспроводном роутере?

2. Сайт с часто задаваемыми вопросами и ответами: http://support.asus.com/faq
   • Сайт технической поддержки: https://www.asus.com/support

3. Горячая линия: обратитесь к разделу Информация о горячих линиях данного краткого руководства

Правила безопасности

• Используйте устройство при температуре в диапазоне от 0°C до 40°C.
• Обратите внимание на этикетку на нижней стороне устройства и убедитесь, что Ваш блок питания поддерживает соответствующее напряжение.
• НЕ устанавливайте устройство на неровную или неустойчивую поверхность. В случае повреждения корпуса, не включая устройство, обратитесь в сервисный центр.
• НЕ ставьте и не роняйте предметы на поверхность устройства и не засовывайте в него посторонние предметы.
• НЕ подвергайте воздействию жидкостей и не используйте в условиях повышенной влажности. НЕ пользуйтесь модемом во время грозы.
• НЕ перекрывайте вентиляционные отверстия компьютера, так как это может вызвать перегрев устройства.
• Не пользуйтесь поврежденными сетевыми шнурами, аксессуарами и периферийными устройствами.
• Если блок питания неисправен, не пытайтесь исправить его самостоятельно. Эти ограничения рассчитаны на обеспечение защиты в разумных пределах от вредоносных воздействий при установке в жилом помещении.
• Во избежание поражения электричеством, отключите шнур питания от розетки прежде, чем переносить систему с места на место.

Блок питания Выходная мощность: 12 В с максимальным током 1А
Температура при работе -10~40°C	Влажность при работе -20~65°C
Влажность при работе ≤ 90%	Влажность при работе ≤ 95%
