ZenWiFi Pro XT12 - Беспроводной маршрутизатор ASUS - Бесплатное руководство пользователя

Бренд	ASUS
Модель	ZenWiFi Pro XT12
Тип продукта	Трехдиапазонная ячеистая (Mesh) система WiFi
Стандарты WiFi	IEEE 802.11a/b/g/n/ac/ax
Диапазоны частот	2,4 ГГц и 5 ГГц
Сетевые порты	1 × WAN 2,5G/1G, 2 × LAN 1G, 1 × LAN 2,5G/1G
Кнопки	WPS, Сброс, Выключатель питания
Светодиодные индикаторы	Постоянно белый (хороший сигнал), Постоянно желтый (слабый сигнал), Постоянно красный (нет сигнала)
Питание	Адаптер питания постоянного тока: выход 19 В / 2,37 А или 19,5 В / 2,31 А
Рабочая температура	от 0 °C до 40 °C
Температура хранения	от 0 °C до 70 °C
Рабочая влажность	от 50 % до 90 %
Влажность при хранении	от 20 % до 90 %
Основные функции	Система AiMesh, режим маршрутизатора/точки доступа, Ethernet backhaul
Настройка	Веб-интерфейс (http://router.asus.com) или приложение ASUS Router
Безопасность	Минимальное расстояние 20 см между устройством и телом; избегайте воздействия дождя и влажности
Обслуживание и чистка	Очищайте сухой мягкой тканью; не используйте жидкие или аэрозольные средства; не перекрывайте вентиляционные отверстия
Общая информация	Инструкция доступна для скачивания в формате PDF на сайте ASUS

Часто задаваемые вопросы - ZenWiFi Pro XT12 ASUS

Как настроить маршрутизатор ZenWiFi Pro XT12?

Подключите адаптер питания и включите маршрутизатор. Подсоедините порт WAN к модему с помощью сетевого кабеля. Откройте браузер и перейдите на http://router.asus.com или используйте приложение ASUS Router, чтобы следовать инструкциям мастера настройки.

Как добавить узел AiMesh?

Разместите узел AiMesh на расстоянии менее 3 метров от маршрутизатора AiMesh. В веб-интерфейсе перейдите на карту сети, нажмите на значок AiMesh, затем на Поиск. Когда узел появится, нажмите на него для добавления. Вы также можете использовать приложение ASUS Router.

Поддерживает ли маршрутизатор режим точки доступа?

Да. Перейдите в интерфейс управления (http://router.asus.com), затем в Администрирование > Режим работы, чтобы выбрать режим маршрутизатора или точки доступа.

Можно ли использовать проводное соединение между маршрутизаторами AiMesh (Ethernet backhaul)?

Да. После беспроводного соединения маршрутизаторов подключите порт LAN маршрутизатора AiMesh к порту WAN узла AiMesh с помощью Ethernet-кабеля. Система автоматически выберет наилучший путь (проводной или беспроводной).

Что означают светодиодные индикаторы ZenWiFi Pro XT12?

Светодиод постоянно белый: хороший сигнал; постоянно желтый: слабый сигнал; постоянно красный: нет сигнала.

Как сбросить маршрутизатор?

Удерживайте нажатой кнопку Сброс (Reset) на задней панели маршрутизатора около 5 секунд, пока индикатор не начнет мигать. Заводские настройки будут восстановлены.

Какие требования для настройки AiMesh?

Вам понадобится как минимум два маршрутизатора ASUS, совместимых с AiMesh. Во время настройки разместите маршрутизатор и узел на расстоянии менее 3 метров друг от друга. Убедитесь, что узел включен и находится в режиме ожидания.

Можно ли настроить маршрутизатор через мобильное приложение?

Да. Загрузите бесплатное приложение ASUS Router из App Store или Google Play. Запустите приложение и следуйте инструкциям для настройки маршрутизатора и управления сетью.

Какое рекомендуемое безопасное расстояние для воздействия радиочастот?

Для соблюдения пределов воздействия устройство должно быть установлено и использовано на минимальном расстоянии 20 см от источника излучения до вашего тела.

Как обновить прошивку маршрутизатора?

Войдите в веб-интерфейс (http://router.asus.com), перейдите в Администрирование > Обновление прошивки и нажмите Проверить. Если обновление доступно, следуйте инструкциям для его установки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZenWiFi Pro XT12 ASUS

01 Подготовка на модема

ПРИЛОЖЕНИЕ ASUS МАРПРУТИЗАТОР

ZenWiFi Pro XT12 LED индикации

ЧЕСТО ЗАДАВАНИ ВЪПРОСИ

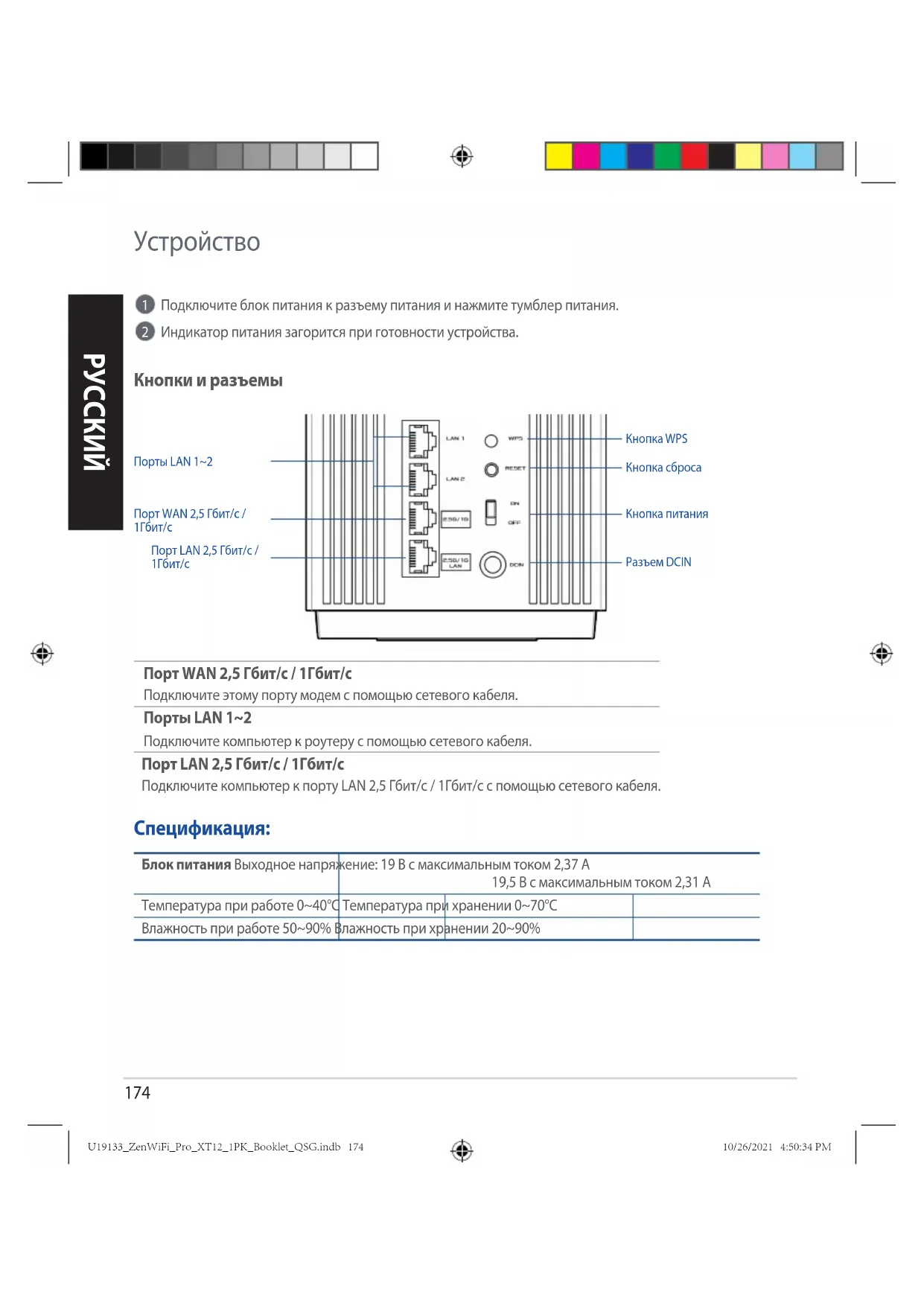

1 Подключите блок питания к разъему питания и нажмите тумблер питания.
2 Индикатор питания загорится при готовности устройства.

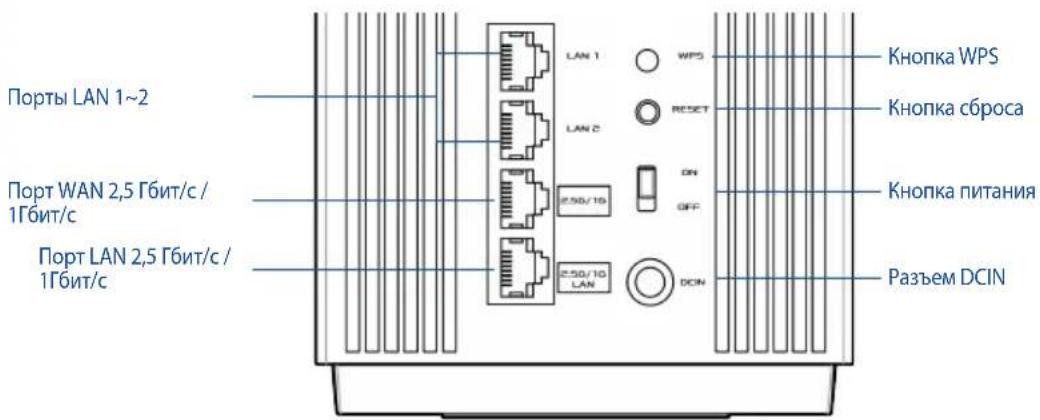

Кнопки и разъемы

Порты LAN 1~2 Порт WAN 2,5 Гбит/с / 1Гбит/с Порт LAN 2,5 Гбит/с / 1Гбит/с LAN 1 WPS LAN 2 RESET ON OFF E250/10 E250/10 LAN DCIN Кнопка WPS Кнопка сброса Кнопка питания Разъем DCIN

Порт WAN 2,5 Гбит/с / 1Гбит/с

Подключите этому порту модем с помощью сетевого кабеля.

Порты LAN 1\~2

Подключите компьютер к роутеру с помощью сетевого кабеля.

Порт LAN 2,5 Гбит/с / 1Гбит/с

Подключите компьютер к порту LAN 2,5 Гбит/с / 1Гбит/с с помощью сетевого кабеля.

Спецификация:

Блок питания Выходное напряжение: 19 В с максимальным током 2,37 А19,5 В с максимальным током 2,31 А
Температура при работе 0~40°C	Температура при хранении 0~70°C
Влажность при работе 50~90%	Влажность при хранении 20~90%

Подготовка

01 Настройка автономного роутера

1 Перейдите в ИНСТРУКЦИИ ПО НАСТРОЙКЕ РОУТЕРА В ОДИНОЧНОМ РЕЖИМЕ.

Настройка одного роутера

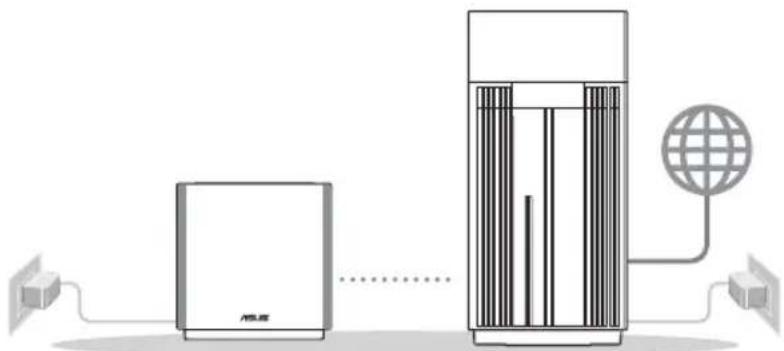

02 Настройка системы AiMesh Wi-Fi

1 Подготовьте два или более роутера ASUS, поддерживающих AiMesh.
2 Настройте один в качестве роутера AiMesh, а второй в качестве узла AiMesh.
** Если у Вас несколько роутеров AiMesh, рекомендуем использовать наиболее мощный в качестве роутера AiMesh и другие в качестве узлов AiMesh.
3 Перейдите в ИНСТРУКЦИИ ПО НАСТРОЙКЕ AiMesh.

Инструкции по настройке AiMesh

Инструкции по настройке роутера в одиночном режиме

01 Подготовьте модем

1 Отключите питание от кабельного / DSL-модема. При наличии резервного аккумулятора, извлеките его. 1

При использовании подключения DSL Вам потребуется ввести имя пользователя / пароль от провайдера (ISP).

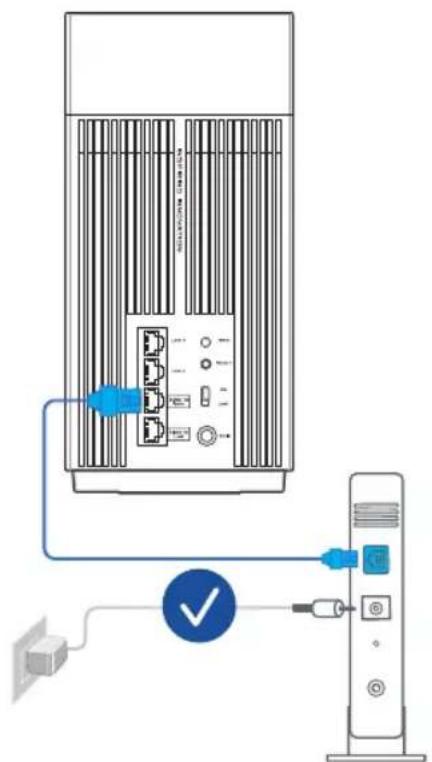

2 Подключите роутер к модему или кабелю про- вайдера(ISP) с помощью сетевого кабеля.
3 Включите модем. Подключите модем к розетке и включите его.

Задняя панель модема

4 Проверьте индикаторы модема и убедитесь в наличии подключения.

Передняя панель модема

02 Подключите устройство

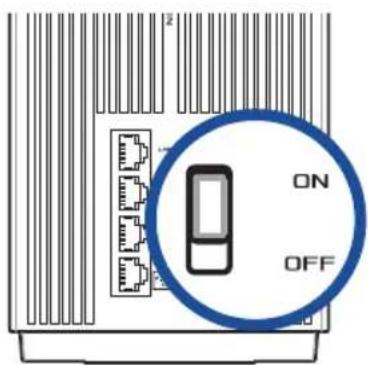

1 Включите роутер.
Нажмите тумблер питания на задней панели роутера.
2 Убедитесь, что индикатор горит синим цветом, что означает готовность аппаратного соединения к настройке.

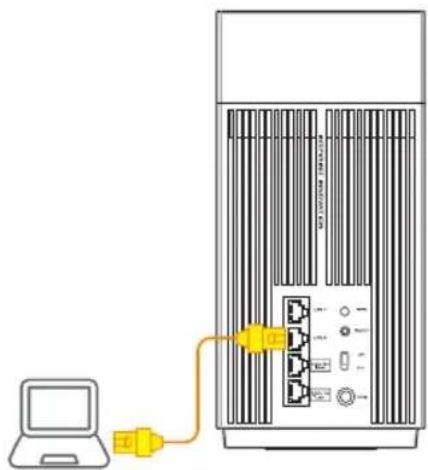

3 [Web] Подключите компьютер к роутеру с помощью дополнительного сетевого кабеля.

[Приложение] Или можно использовать смартфон или планшет для завершения настройки с помощью приложения ASUS Router.

ON OFF

03 Вход и подключение

1 [Web] Откройте браузер.

Вы будете перенаправлены в мастер настройки. Если нет, перейдите на http://router.asus.com.

Find ASUS Device http://router.asus.com

[Приложение] Запустите приложение ASUS Router и следуйте инструкциям на экране для завершения процесса настройки.

Инструкции по настройке AiMesh

01 Подготовка

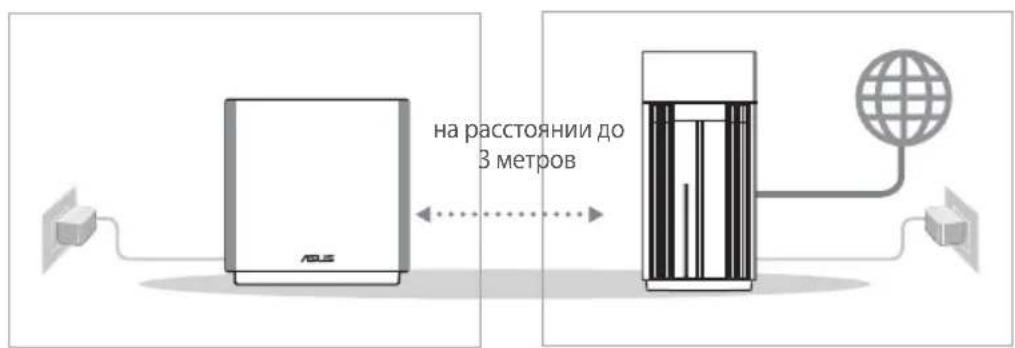

В процессе настройки разместите роутер и узел AiMesh на расстоянии не более 3 метров друг от друга.

02 Узел AiMesh

Включите узел AiMesh и ожидайте настройки системы AiMesh.

на расстоянии до 3 метров

Роутер AiMeshУзел AiMesh

03 Роутер AiMesh

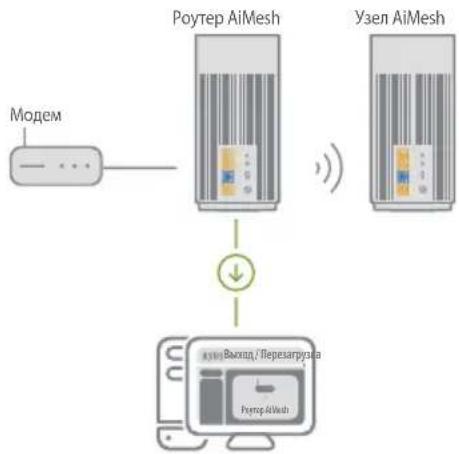

[Web] 1 Для подключения роутера AiMesh к компьютеру и модему обратитесь к ИНСТРУКЦИИ ПО НАСТРОЙКЕ РОУТЕРА В ОДИНОЧНОМ РЕЖИМЕ, затем войдите в веб-интерфейс.

РУССКИЙ

2 Перейдите на страницу Карта сети, нажмите иконку AiMesh и найдите дополнительный узел AiMesh.


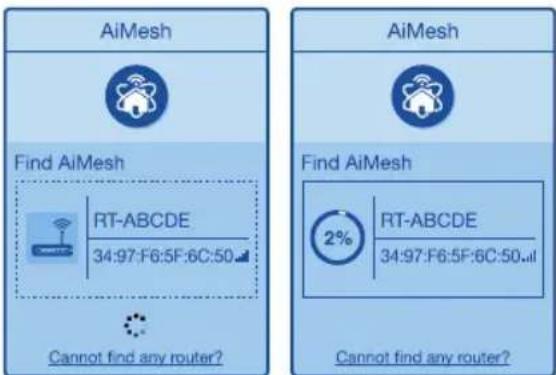

3 Нажмите Поиск для автоматического поиска узлов AiMesh. При появлении узла AiMesh, нажмите на него для добавления его в систему AiMesh.

** Если Вы не нашли узел AiMesh, перейдите в раздел УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.

AiMesh Find AiMesh RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router? AiMesh Find AiMesh 2% RT-ABCDE 34:97:F6:5F:6C:50...al Cannot find any router?

РУССКИЙ

4 По завершении синхронизации отобразится сообщение.

Устройство RT-ABCDE успешно добавлено в систему AiMesh, через некоторое время оно отобразится в списке роутеров AiMesh.

OK

5 Поздравляем! Страница ниже появляется при успешном добавлении узла в сеть AiMesh.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50...

[Приложение] Войдите в существующий роутер через приложение ASUS Router и выберите "Добавить узел AiMesh" для завершения настройки.

Приложение ASUS Router

Скачайте бесплатное приложение ASUS Router для настройки и управления роутером.

ASUS Router

Устранение неисправностей

Если роутер AiMesh не нашел узел AiMesh или появляется ошибка при синхронизации, выполните инструкции ниже и повторите попытку.

a Переместите узел AiMesh ближе к роутеру AiMesh. Убедитесь, что они находятся на расстоянии, не более 3 метров.
b Узел AiMesh включен.

Перемещение

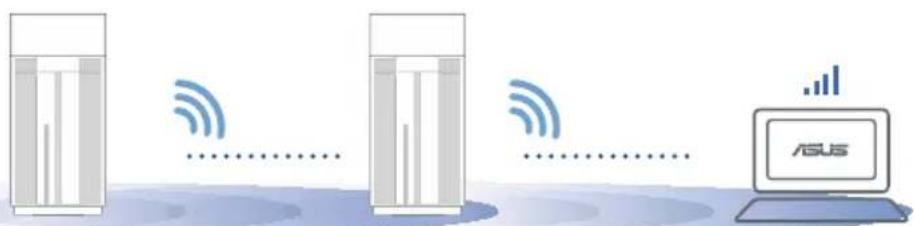

УЛУЧШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

Найдите подходящее место для роутера и узла AiMesh.

ПРИМЕЧАНИЯ: Для уменьшения помех расположите роутеры вдали от беспроводных устройств, например беспроводных телефонов, устройств Bluetooth и микроволновых печей.

Рекомендуется разместить роутеры на открытом или просторном месте.

Индикация устройства

Горит белым цветом: хороший сигнал

Горит желтым цветом: слабый сигнал

Горит красным цветом: нет сигнала

FAQ ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

РУССКИЙ

B1: Роутера AiMesh поддерживает режим точки доступа?

О: Да. Можно настроить роутера AiMesh в режиме роутера или точки доступа. Войдите в веб-интерфейс (http://router.asus.com) и перейдите на страницу Администрирование > Режим работы.

B2: Можно настроить подключение между роутерами AiMesh (Ethernet backhaul)?

О: Да. Система AiMesh поддерживает беспроводное и проводное подключение между роутером AiMesh и узлом для максимальной производительности и стабильности. AiMesh анализирует беспроводной сигнал для каждой полосы частот и выбирает наилучшее подключение между роутерами.

1 Сначала выполните инструкции по настройке беспроводного подключения между роутером и узлом AiMesh.
2 Расположите узел в идеальном месте для наилучшего приема сигнала. Подключите кабель Ethernet к порту LAN роутера AiMesh и к порту WAN узла AiMesh.

LAN-WAN Modem

3 Система AiMesh автоматически выберет наилучшее подключение для для передачи данных (проводное или беспроводное).

Explicații hardware

03 Маршрутизатор AiMesh

ЩОБ ОТРИМАТИ НАЙКРАЩІ РОБОЧІ ХАРАКТЕРИСТИКИ

2,4 ГГц: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5 ГГц: 802.11а, 802.11н (HT20), 802.11н (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80)

2412-2472 МГц: 19,98 дБм; 5180-5240 МГц: 19,98 дБм;

5260-5320 МГц: 19,98 дБм; 5500-5670 МГц: 19,98 дБм;

Условия эксплуатации:

• Температура эксплуатации устройства: 0-40 °C. Не используйте устройство в условиях экстремально высоких или низких температур.
• Не размещайте устройство вблизи источников тепла, например, рядом с микроволновой печью, духовым шкафом или радиатором.
• Использование несовместимого или несертифицированного адаптера питания может привести к возгоранию, взрыву и прочим опасным последствиям.
• При подключении к сети электропитания устройство следует располагать близко к розетке, к ней должен осуществляться беспрепятственный доступ.
• Утилизация устройства осуществляется в соответствии с местными законами и положениями. Устройство по окончании срока службы должны быть переданы в сертифицированный пункт сбора для вторичной переработки или правильной утилизации.
• Данное устройство не предназначено для детей. Дети могут пользоваться устройством только в присутствии взрослых.
• Не выбрасывайте устройство и его комплектующие вместе с обычными бытовыми отходами.
