| Zīmols | ASUS |
| Modelis | ZenWiFi Pro XT12 |
| Produkta veids | Trīsjoslu WiFi tīkla (Mesh) sistēma |
| WiFi standarti | IEEE 802.11a/b/g/n/ac/ax |
| Frekvenču joslas | 2,4 GHz un 5 GHz |
| Tīkla porti | 1 × WAN 2,5G/1G, 2 × LAN 1G, 1 × LAN 2,5G/1G |
| Pogas | WPS, Atiestatīšana, Barošanas slēdzis |
| LED indikatori | Pastāvīgi balts (labs signāls), Pastāvīgi dzeltens (vājš signāls), Pastāvīgi sarkans (nav signāla) |
| Barošana | Līdzstrāvas barošanas adapteris: izeja 19 V / 2,37 A vai 19,5 V / 2,31 A |
| Darba temperatūra | 0 °C līdz 40 °C |
| Uzglabāšanas temperatūra | 0 °C līdz 70 °C |
| Darba mitrums | 50% līdz 90% |
| Uzglabāšanas mitrums | 20% līdz 90% |
| Galvenās funkcijas | AiMesh sistēma, maršrutētāja/piekļuves punkta režīms, Ethernet backhaul |
| Konfigurācija | Tīmekļa saskarne (http://router.asus.com) vai ASUS Router lietotne |
| Drošība | Minimālais 20 cm attālums starp ierīci un ķermeni; izvairīties no lietus un mitruma iedarbības |
| Apkope un tīrīšana | Tīriet ar sausu, mīkstu drānu; neizmantojiet šķidrus vai aerosola produktus; neaizsprostojiet ventilācijas atveres |
| Vispārīga informācija | Lietošanas instrukcija lejupielādējama PDF formātā ASUS vietnē |
Bieži uzdotie jautājumi - ZenWiFi Pro XT12 ASUS
Lietotāju jautājumi par ZenWiFi Pro XT12 ASUS
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Bezvadu maršrutētājs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu ZenWiFi Pro XT12 - ASUS un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. ZenWiFi Pro XT12 zīmola ASUS.
LIETOŠANAS INSTRUKCIJA ZenWiFi Pro XT12 ASUS

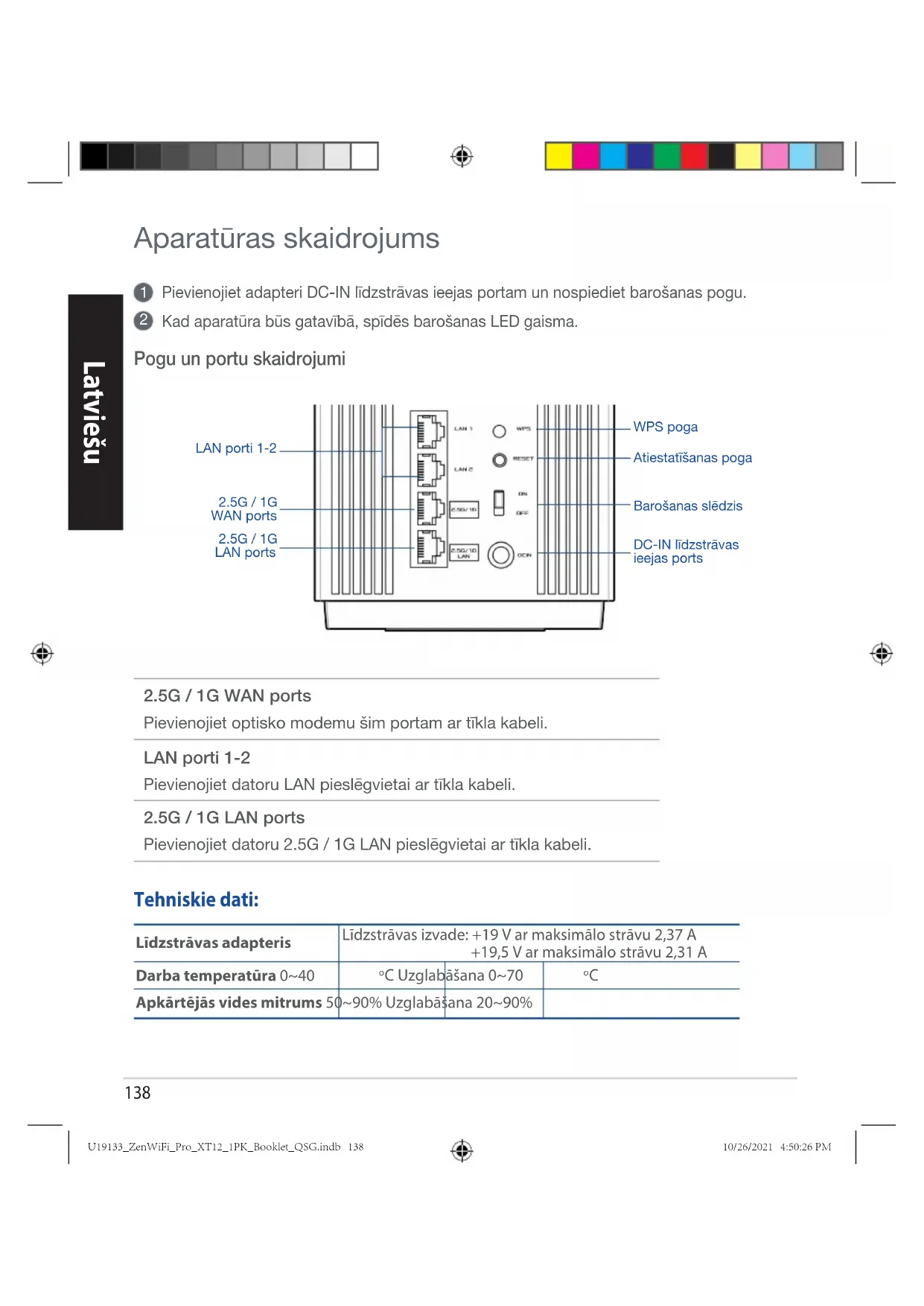

Aparatūras skaidrojums
1 Pievienojiet adapteri DC-IN līdzstrāvas ieejas portam un nospiediet barošanas pogu.
2 Kad aparatūra būs gatavībā, spīdēs barošanas LED gaisma.

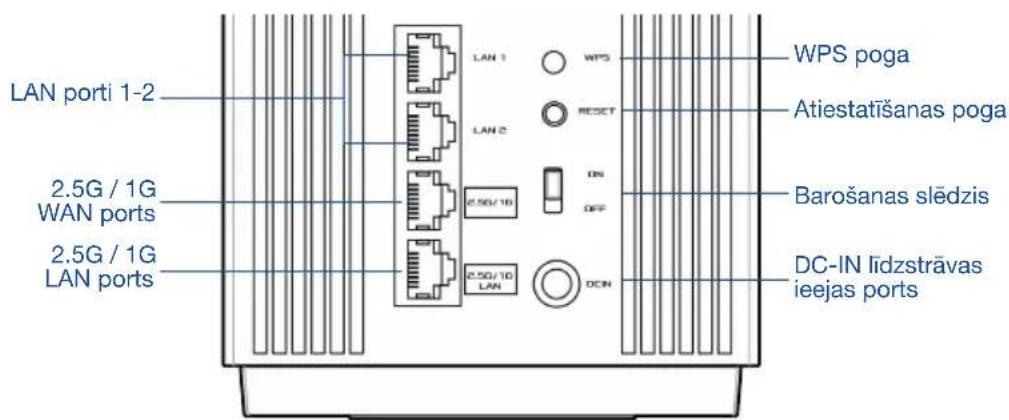

Pogu un portu skaidrojumi
Pievienojiet optisko modemu šim portam ar tikla kabeli.
LAN porti 1-2
Pievienojiet datoru LAN pieslēgvietai ar tīkla kabeli.
2.5G / 1G LAN ports
Pievienojiet datoru 2.5G / 1G LAN pieslēgvietai ar tīkla kabeli.
Tehniskie dati:
| Līdzstrāvas adapteris | Līdzstrāvas izvade: +19 V ar maksimālo strāvu 2,37 A+19,5 V ar maksimālo strāvu 2,31 A | ||
| Darba temperatūra 0~40 | °C Uzglabāšana 0~70 | °C | |
| Apkārtējās vides mitrums 50~90% Uzglabāšana 20~90% | |||
Pirms Iestatīšanas

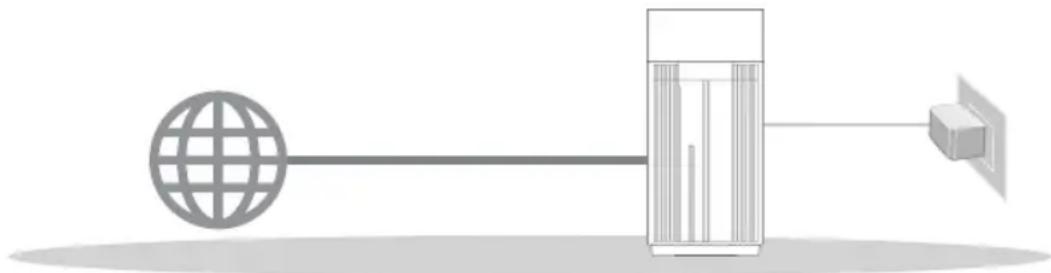

01 Sagatavošanās atseviška maršrutētāja iestatīšanai
1 Dodieties uz ONE ROUTER SETUP STEPS (VIENA MARŠRUTETAJA IESTATIŠANAS SOJI).
Viena Maršrutētāja Iestatīšana
Latvisesu
02 Sagatavošanās AiMesh WiFi sistēmas iestatīšanai
1 Sagatavojiet divus vai vairākus ASUS maršrutētājus, kas atbalsta AiMesh.
② Nozīmējiet vienu kā AiMesh maršrutētāju un otru kā AiMesh mezglpunktu.
** Ja jums ir vairāki AiMesh maršrutētāji, iesakām izmantot maršrutētāju ar labākajiem tehniskajiem datiem kā AiMesh maršrutētāju un pārējos kā AiMesh mezglpunktus.
3 Dodieties uz AiMesh SETUP STEPS (AiMesh IESTATİŠANAS SOLI).
AiMesh maršrutētājsAiMesh mezglpunkt
Aimesh Iestatīšanas Soļi
Viena Maršrutētāja Iestatīšanas Soļi
01 Jūsu modems tiek sagatavots darbam
1 Atvienojiet barošanas kabeli / DSL modemu. Ja tam ir rezerves barošana no baterijas, iznemiet bateriju.
1 Ja jūs lietojat DSL internetam, jums būs vajadzīgs lietotājvārds / parole no jūsu interneta pakalpojumu sniedzēja (Internet Service Provider, ISP), lai pareizi konfigurētu maršrutētāju.
2 Savienojiet modemu ar maršrutētāju, izmantojot pievienoto tīkla kabeli.
3 Ieslēdziet modema barošanu.
Pievienojiet modemu strāvas avotam un ieslēdziet.
4 Pārbaudiet modema LED gaisminas, lai pārliecinātos, ka savienojums ir aktīvs.
02 Pievienojiet savu ierīci

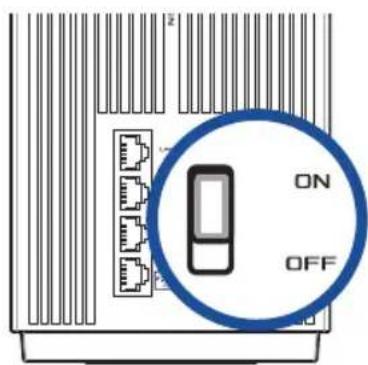

1 leslēdziet maršrutētāja barošanu.
Pievienojiet un nospiediet ieslēgšanas/izslēgšanas slēdzi maršutētāja aizmugurē.
② Pārbaudiet, vai LED apgaismojums iedegas zilā krāsā norādot, ka aparatūras savienojums ir gatavs iestatišanai.

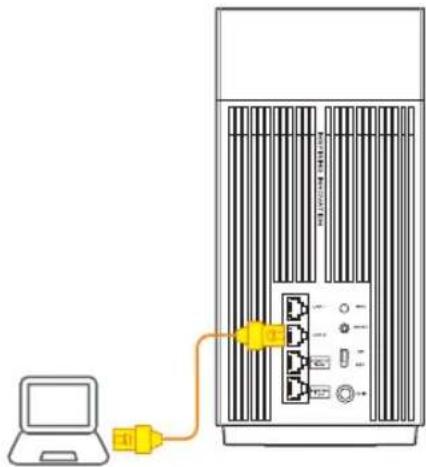

3 [Tikls] Pievienojiet datoru maršrutētājam, izmantojot papildu tikla kabeli.
[Lietotne] Var lietot ari tālruni vai tastatūru, lai pabeigtu iestatīšanu, izmantojot ASUS maršrutētāja lietotni.


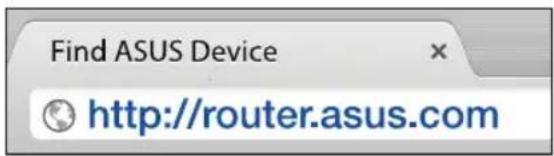

Jūs pāradresēs uz ASUS iestatīšanas vedni. Ja tas neatveras, dodieties uz http://router.asus.com.
Aimesh Iestatīšanas Soļi
01 Sagatavojieties

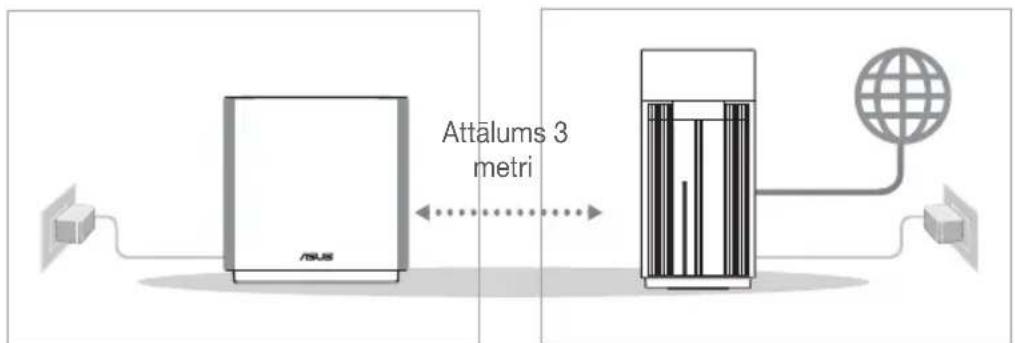

Iestatišanas laikā novietojiet AiMesh maršrutētāju un mezglpunktu 3 metru attālumā vienu no otra.
02 AiMesh mezglpunkts
AiMesh sistēmas iestatījumiem turiet barošanu ieslēgtu un ierīci gaidstāves režimā.
AiMesh maršrutētājsAiMesh mezglpunk

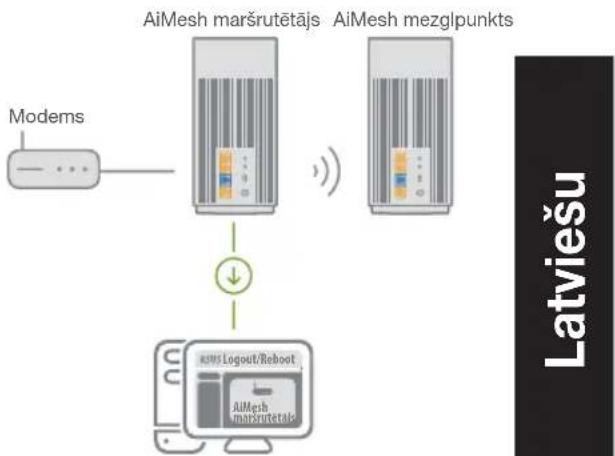

03 AiMesh maršrutētājs
[Tikls] 1 Skatiet ONE ROUTER SETUP STEPS (VIENA MARŠRUTETAJA IESTATIŠANAS SOJI), lai pievienotu AiMesh maršrutetaju pie datora un modema, pēc tam piesakieties timekļa grafiskajā lietotāja saskarnē.


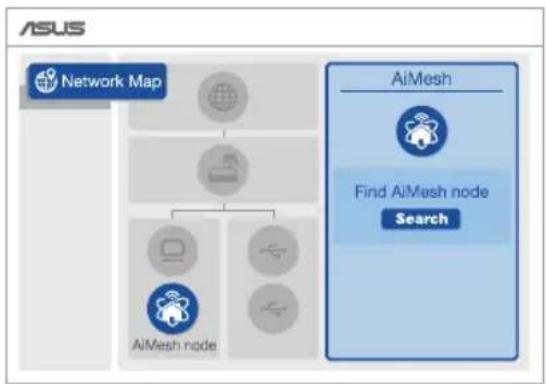

2 Dodieties uz lapu Network Map (Tikla karte), noklikškiniet uz AiMesh ikonas un tad uz Search (Meklēt) paplašināto AiMesh mezglpunktu.


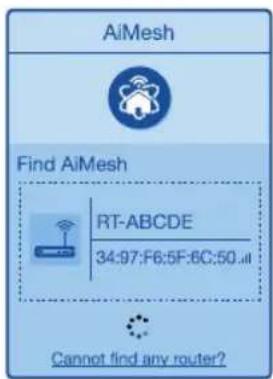

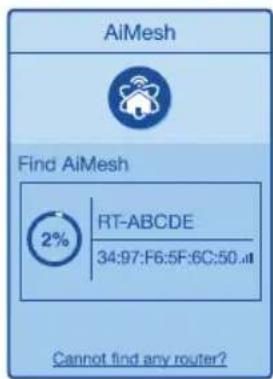

3 Noklikškiniet uz Search (Meklēt), tas automātiski meklēs tuvumā esošo AiMesh mezglu. Kad šajā lapā redzams AiMesh mezglspunkts, noklikškiniet uz tā, lai to pievienotu AiMesh sistēmai. ** Ja nevarat atrast AiMesh mezglpunktu, lūdzu, dodieties uz TROUBLE SHOOTING (KLŪMJU NOVĒRŠANA).
4 Kad pabeigta sinhronizācija, parādās paziņojums.
5 Apsveicam! Jūs redzēsiet zemāk paradīto attēlu, ja AiMesh mezglpunkts ir veiksmīgi pievienots AiMesh tīklam.
ASUS Maršrutētāja Lietotne
Lejupielādējiet bezmaksas ASUS maršrutētāja lietotni, lai iestatītu un pārvaldītu maršrutētāju(-s).
ASUS Router
Ja AiMesh maršrutētājs nevar atrast tuvumā nevienu AiMesh mezglpunktu vai sinhronizācija neizdevās, lūdzu, pārbaudiet tālāk norādīto un mēģiniet vēlreiz.
a Novietojiet AiMesh mezglpunktu tuvāk AiMesh maršrutētājam ideālā variantā. Nodrošiniet, lai tas būtu 3 metru attālumā.
b AiMesh mezglpunkts ir ieslēgts.
PĀRVIETOŠANA

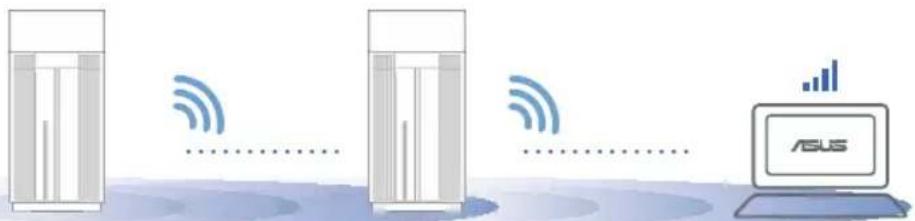

LABĀKĀ VEIKTSPĒJA
Novietojiet AiMesh maršrutētāju un mezglpunktu vislabākajā vietā.
PIEZIMES: Lai samazinātu traucējumus, novietojiet maršrutētājus tālāk no tādām ierīcēm, kā mobilajiem tālruņiem, Bluetooth ierīcēm un mikroviņu krāsnīm.
Mēs iesakām novietot maršrutētājus neaizsegtā un plašā vietā.
ZenWiFi Pro XT12 LED indikācijas
Nepārtraukti balts: labs signāls
Nepārtraukti dzeltens: vājš signāls
Nepārtraukti sarkans: nav signāla
BUJ Bieži uzdotie jautājumi
J1: Vai AiMesh maršrutētājs atbalsta Access Point (Piekļuves punkta) režīmu?
A.: Jā. Jūs varat izvēlēties iestatīt AiMesh maršrutētāju vai nu maršrutētāja, vai arī piekļuves punkta režīmā. Lūdzu, dodieties uz tīmekļa grafisko lietotāja saskarni (http://router.asus.com), pēc tam uz lapu Administration (Administrācija) > Operation Mode (Lietošanas režīms).


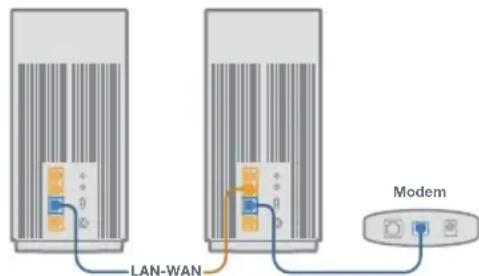

J2: Vai es varu iestatīt AiMesh savienojumu ar vadiem (Ethernet atvilces maršrutēšana)?
A.: Jā. AiMesh sistēma atbalsta kā bezvadu, tā arī vadu savienojumu starp AiMesh maršrutētāju un mezglpunktu, lai maksimāli palielinātu caurlaidspēju un stabilitāti. AiMesh analizē bezvadu signāla stiprumu katrai pieejamai frekvenču joslai un tad automātiski nosaka, kas vislabāk kalpos par maršrutētāju savienojuma pamattīklu - bezvadu vai vadu savienojums.
1 Izpildiet iestatīšanas soļus, lai vispirms izveidotu WiFi savienojumu starp AiMesh maršrutētāju un mezglpunktu.
2 Novietojiet mezglpunktu ideālās vietās labākam pārklājumam. Savienojiet ar Ethernet kabeli AiMesh maršrutētāja LAN pieslēgVietu un AiMesh mezglpunkta WAN pieslēgVietu.
Maskinvareforklaringer
Vienkāršots ES paziņojums par atbilstību
Ar šo ASUSTek Computer Inc. paziņo, ka šī ierīce atbilst Direktīvas Nr. 2014/53/ES būtiskām prasībām un citiem attiecīgiem noteikumiem. Pilns ES atbilstības paziņojuma teksts ir pieejams šeit: https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-Pro-XT12/HelpDesk_Manual/.
Atbilstības paziņojums ekodizaina Direktīvai Nr. 2009/125/EK
Veikta ekodizaina prasību pārbaude saskaņā ar Komisijas Regulu (EK) Nr. 1275/2008 un Komisijas Regulu (ES) Nr. 801/2013. Ja ierīce ir tikla gaidstāves režīmā, tās I/O (ievade/izvade) un tikla interfeiss ir miega režīmā un var nedarboties pareizi. Lai aktivizētu ierīci, nospiediet pogu WiFi on/off (WiFi ieslēgts/izslēgts), LED on/off (LED ieslēgts/izslēgts), reset (atiestatīt) vai WPS.
Šī ierīce atbilst ES radiācijas iedarbības ierobežojumiem, kas noteikti videi, kur šī iedarbība netiek kontrolēta. Šī ierīce ir jāuzstāda un jādarbina, ievērojot minimālo attālumu 20 cm starp radiatoru un kernenì.
Visi darbības režīmi:
2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)
5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80), 802.11ac(VHT160), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80), 802.11ax(HE160)
Frekvence, kanāls un maksimālā pārraidītā jauda ES ir norādīta tālāk.
2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW)
5150-5250MHz (36-48): 22.9dBm(195mW)
5250-5350MHz (52-64): 22.9dBm(195mW)
5470-5725MHz (100-140): 29.9dBm(977mW)
Adapterim ir jābūt novietotam ierīces tuvumā un viegli pieejamam.
Wi-Fi darbība 5150–5350 MHz ir jāierobežo lietošanai telpās valstīs, kuras norādītas tālāk.
 | AT BE BG CZ DK EE FR | ||||||
| DE IS IE IT EL ES CY | |||||||
| LV | LI | LT | LU | HU | MT | NL | |
| NO PL PT RO SI $K TR | |||||||
| FI SE CH HR | UK(NI) UA | ||||||
Saugos pranešimai
- Lietojiet šo ierīci tikai vietās, kur apkārtējā temperatūra ir no 0°C (32°F) līdz 40°C (104°F).
- Skatiet strāvas parametru uzlīmi ierīces apakšā un pārliecinieties, lai strāvas adapteris atbilstu parametriem.
- NENOVIE TOT uz nelidzenas un nestabilas darba virsmas. Vërsieties tehniskās palīdzības dienestā, ja ir bojāts ārējais ietvars.
- NENOVIETOT vai nemest priekšmetus uz virsmas un neievietot ierīcē nekādus sveškermenus.
- NEPAKŁAUT škidrumu, lietus vai mitruma ietekmei vai nelietot to tuvumā. NELIETOT modemu negaisa laikā.
- NEAPKLÄT ierīces ventilācijas atveres, lai sistēma nepārkarstu.
- NELIETOT bojātus strāvas vadus, papildierīces vai citas ārējās ierīces.
- Ja adapteris ir bojāts, neveiciet tā remontu pats. Sazinieties ar kvalificētu speciālistu vai savu pārdevēju.
- Lai novērstu elektriskās strāvas trieciena risku, atvienojiet strāvas kabeli no strāvas kontaktligzdas pirms sistēmas pārvietošanas.
