Merk	ASUS
Model	ZenWiFi Pro XT12
Producttype	Tri-band Wi-Fi mesh-systeem
Wi-Fi normen	IEEE 802.11a/b/g/n/ac/ax
Frequentiebanden	2,4 GHz en 5 GHz
Netwerkpoorten	1 × WAN 2,5G/1G, 2 × LAN 1G, 1 × LAN 2,5G/1G
Knoppen	WPS, Reset, Aan/uit-schakelaar
LED-indicatoren	Continu wit (goed signaal), Continu geel (zwak signaal), Continu rood (geen signaal)
Voeding	DC-adapter: uitgang 19 V / 2,37 A of 19,5 V / 2,31 A
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	0 °C tot 70 °C
Luchtvochtigheid tijdens bedrijf	50 % tot 90 %
Luchtvochtigheid bij opslag	20 % tot 90 %
Belangrijkste functies	AiMesh-systeem, router/access point-modus, Ethernet backhaul
Configuratie	Webinterface (http://router.asus.com) of ASUS Router-app
Veiligheid	Minimale afstand van 20 cm tussen het apparaat en het lichaam; blootstelling aan regen en vocht vermijden
Onderhoud en reiniging	Reinigen met een droge, zachte doek; geen vloeibare of spuitbussen gebruiken; ventilatieopeningen niet blokkeren
Algemene informatie	Handleiding te downloaden als PDF op de ASUS-website

Veelgestelde vragen - ZenWiFi Pro XT12 ASUS

Hoe configureer ik de ZenWiFi Pro XT12-router?

Sluit de voedingsadapter aan en zet de router aan. Verbind de WAN-poort met de modem via een netwerkkabel. Open een browser en ga naar http://router.asus.com of gebruik de ASUS Router-app om de configuratiewizard te volgen.

Hoe voeg ik een AiMesh-knooppunt toe?

Plaats het AiMesh-knooppunt binnen 3 meter van de AiMesh-router. Ga in de webinterface naar de netwerkkaart, klik op het AiMesh-pictogram en vervolgens op Zoeken. Wanneer het knooppunt verschijnt, klik erop om het toe te voegen. U kunt ook de ASUS Router-app gebruiken.

Ondersteunt de router de access point-modus?

Ja. Ga naar de beheerinterface (http://router.asus.com), vervolgens naar Administratie > Werkingsmodus om te kiezen tussen routermodus en access point-modus.

Kan ik een bekabelde verbinding gebruiken tussen AiMesh-routers (Ethernet backhaul)?

Ja. Nadat u de routers draadloos hebt verbonden, sluit u een LAN-poort van de AiMesh-router aan op de WAN-poort van het AiMesh-knooppunt met een Ethernet-kabel. Het systeem kiest automatisch het beste pad (bekabeld of draadloos).

Wat betekenen de LED-indicatoren van de ZenWiFi Pro XT12?

LED continu wit : goed signaal; LED continu geel : zwak signaal; LED continu rood : geen signaal.

Hoe reset ik de router?

Houd de Reset-knop aan de achterkant van de router ongeveer 5 seconden ingedrukt totdat de LED knippert. De fabrieksinstellingen worden hersteld.

Wat zijn de vereisten voor het configureren van AiMesh?

U hebt ten minste twee ASUS-routers nodig die compatibel zijn met AiMesh. Plaats tijdens de configuratie de router en het knooppunt binnen 3 meter van elkaar. Zorg ervoor dat het knooppunt is ingeschakeld en in afwachting is.

Kan ik de router configureren via de mobiele app?

Ja. Download de ASUS Router-app gratis uit de App Store of Google Play. Start de app en volg de instructies om uw router te configureren en uw netwerk te beheren.

Wat is de aanbevolen veiligheidsafstand voor blootstelling aan radiofrequenties?

Om aan de blootstellingslimieten te voldoen, moet het apparaat worden geïnstalleerd en gebruikt met een minimale afstand van 20 cm tussen de stralingsbron en uw lichaam.

Hoe werk ik de firmware van de router bij?

Log in op de webinterface (http://router.asus.com), ga naar Administratie > Firmware-update en klik op Controleren. Als er een update beschikbaar is, volg dan de instructies om deze te installeren.

GEBRUIKSAANWIJZING ZenWiFi Pro XT12 ASUS

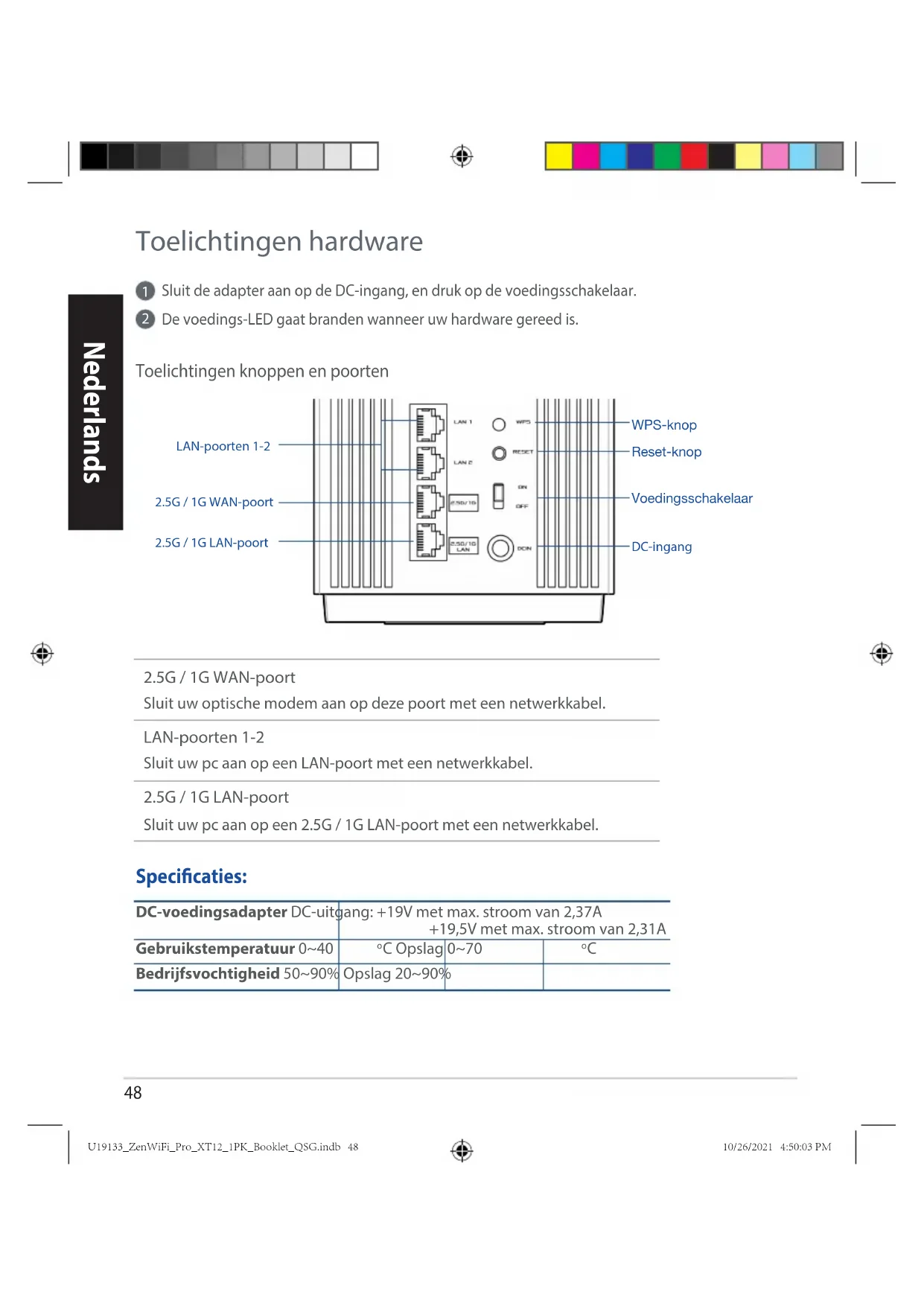

Toelichtingen hardware

1 Sluit de adapter aan op de DC-ingang, en druk op de voedingsschakelaar.
2 De voedings-LED gaat branden wanneer uw hardware gereed is.

Toelichtingen knoppen en poorten

LAN-poorten 1-2 2.5G / 1G WAN-poort 2.5G / 1G LAN-poort LAN 1 WPS LAN 2 RESET ON OFF I25D/1G LAN DCIN WPS-knop Reset-knop Voedingsschakelaar DC-ingang

2.5G / 1G WAN-poort Sluit uw optische modem aan op deze poort met een netwerkkabel.

LAN-poorten 1-2 Sluit uw pc aan op een LAN-poort met een netwerkkabel.

2.5G / 1G LAN-poort Sluit uw pc aan op een 2.5G / 1G LAN-poort met een netwerkkabel.

Specifications:

DC-voedingsadapter DC-uitgang: +19V met max. stroom van 2,37A+19,5V met max. stroom van 2,31A
Gebruikstemperatuur 0~40	°C Opslag	0~70	°C
Bedrijfsvochtigheid 50~90%	Opslag 20~90%

Voor De Instelling

01 Bezig met instellen van een onafhankelijke router

1 Ga naar STAPPEN INSTELLING EEN ROUTER.

Instelling Een Router

02 Het instellen van een AiMesh-WiFi systeem voorbereiden

1 Maak twee of meer ASUS-routers klaar die AiMesh ondersteunen.
2 Wijs één toe als AiMesh-router en een andere als AiMesh-knooppunt.

** Als u meerdere AiMesh-routers hebt, raden wij u aan de router met de hoogste specificaties te gebruiken als uw AiMesh-router en de andere als AiMesh-knooppunten.

3 Ga naar STAPPEN INSTELLING AiMesh.

Stappen Instelling Een Router

Nederlands

01 Uw modem voorbereiden

1 Koppel de voedingskabel/DSL-modem los. Als er een back-upbatterij in het apparaat zit, moet u deze verwijderen. 1

Lals u DSL voor internet gebruikt, zult u uw gebruikersnaam/wachtwoord van uw internetprovider nodig hebben om de router correct te configureren.

2 Sluit uw modem aan op de router met de meegeleverde netwerkkabel.
3 Schakel de modem in. Sluit de modem aan op het stopcontact en schakel deze in.

4 Controleer of de LED van de kabel/DSL-modem oplicht om zeker te zijn dat de verbinding actief is.

02 Uw apparaat aansluiten

1 Schakel de router in.
Sluit aan op de netvoeding en druk op de Aan/uit-knop aan de achterzijde van uw computer.
2 Controleer of de LED stabiel blauw wordt om aan te geven dat de hardwareverbinding klaar is voor de instelling.
3 [Web] Sluit uw pc aan op de router met een extra netwerkkabel.

[App] U kunt ook een telefoon of pad gebruiken om de instelling van de ASUS Router-app te voltooien.

ON OFF

03 Aanmelden en verbinden

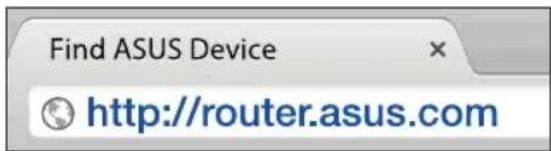

1 [Web] Open een webbrowser.

U wordt omgeleid naar de ASUS Setup Wizard (Wizard ASUS-instelling). Indien niet, navigeert u naar http://router.asus.com.

Find ASUS Device http://router.asus.com

[App] Start de app ASUS Router en volg de instructies om de instelling te voltooien.

STAPPEN INSTELLING AiMesh

01 Voorbereiden

Plaats uw AiMesh-router en knooppunt binnen 3 meter van elkaar tijdens het installatieproces.

02 AiMesh-knooppunt

Houd de voeding ingeschakeld en stand-by voor de AiMesh-systeeminstellingen.

binnen 3 meter

AiMesh-knooppunt AiMesh-router

03 AiMesh-router

1 [Web] Raadpleeg STAPPEN INSTELLING EEN ROUTER om uw AiMesh-router te verbinden met uw pc en modem en meld dan aan bij de web-GUI.

Nederlands

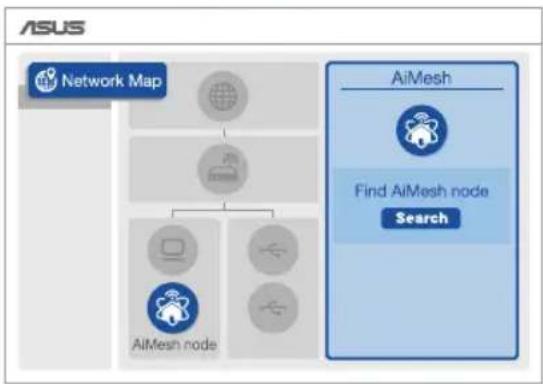

2 Ga naar de pagina Network Map (Netwerkkaart), klik op het AiMesh-pictogram en zoek dan voor uw uitgebreid AiMesh-knooppunt.


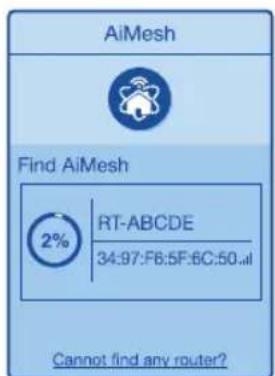

3 Klik op Search (Zoeken), dit zal automatisch zoeken naar uw AiMesh-knoppunt in de buurt. Wanneer het AiMesh-knooppunt op deze pagina verschijnt, klikt u erop om het toe te voegen in het AiMesh-systeem.

** Als u geen AiMesh-knooppunt kunt vinden, ga dan naar PROBLEMEN OPLOSSEN.

AiMesh Find AiMesh RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router?

AiMesh Find AiMesh 2% RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router?

4 Een bericht verschijnt wanneer de synchronisatie is voltooid.

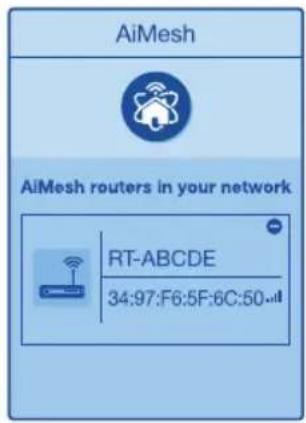

5 Gefeliciteerd! U zult merken dat de onderstaande pagina's verschijnen wanneer een AiMesh-knooppunt is toegevoegd aan het AiMesh-netwerk.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50...all

[App] Meld aan bij uw bestaande router via de ASUS Router-app en kies "AiMesh-knooppunt toevoegen" om de instelling te voltooien.

ASUS ROUTER-APP

Download gratis de ASUS Router-APP voor het configureren en beheren van uw router(s).

ASUS Router

Als uw AiMesh-router geen AiMesh-knooppunt in de buurt kan vinden of als de synchronisatie mislukt, controleer dan het volgende en probeer het opnieuw.

a Zet uw AiMesh-knooppunt idealiter dichter bij de AiMesh-router. Zorg ervoor dat het zich binnen 3 meter bevindt.
b Uw AiMesh-knooppunt is ingeschakeld.

Verplaatsing

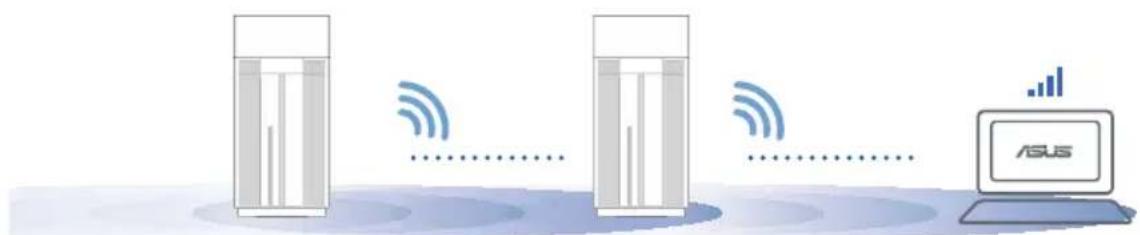

DE BESTE PRESTATIE

Plaats de AiMesh-router en -knooppunt op de beste plek.

OPMERKINGEN: Voor het minimaliseren van interferentie, moet u de routers weg houden van apparaten zoals draadloze telefoons, Bluetooth-apparaten en magnetrons.

Wij raden u aan om de routers op een open en ruime locatie te plaatsen.

ZenWiFi Pro XT12 LED-indicaties

Constant wit: Goed signaal

Constant geel: Zwak signaal

Constant rood: Geen signaal

FAQ VEELGESTELDE VRAGEN

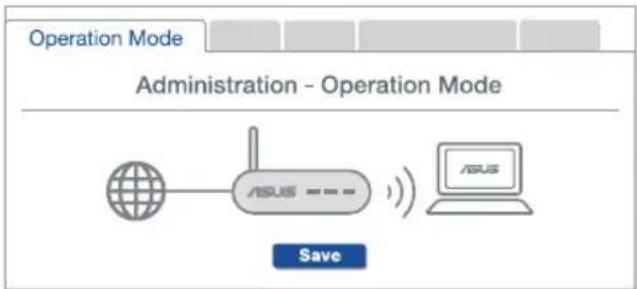

V1: Biedt de AiMesh-router ondersteuning voor de modus Toegangspunt?

A: Ja. U kunt ervoor kiezen om de AiMesh-router in te stellen als routermodus of toegangspuntmodus. Ga naar de online GUI (http://router.asus.com), en ga naar de pagina Administration (Beheer) > Operation Mode. (Bedieningsmodus).

V2: Kan ik een bekabelde verbinding instellen tussen AiMesh-routers (Ethernet-backhaul)?

A: Ja. het AiMesh-systeem ondersteunt zowel draadloze als bekabelde verbinding tussen de AiMesh-router en het knooppunt om de doorvoer en stabiliteit te maximaliseren. AiMesh analyseert de sterkte van het draadloos signaal voor elke beschikbare frequentieband en bepaalt vervolgens automatisch of een draadloze of vast verbinding de beste is om dienst te doen als verbindingsbackbone tussen routers.

1 Volg eerst de installatiestappen om een verbinding te maken tussen de AiMesh-router en het knooppunt via WiFi.

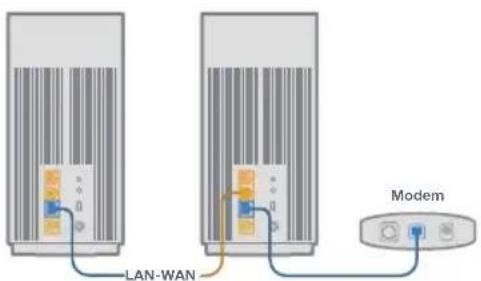

2 Plaats het knooppunt op de ideale locaties voor de beste dekking. Plaats een ethernetkabel van de LAN-poort van de AiMesh-router naar de WAN-poort van het AiMesh-knooppunt.

LAN-WAN Modem

3 Het AiMesh-systeem zal automatisch het beste pad kiezen voor de gegevensoverdracht, bekabeld of draadloos.

Vereenvoudigde EU-conformiteitsverklaring

ASUSTek Computer Inc. verklaart dat dit apparaat in overeenstemming is met de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU. Volledige tekst EU-conformiteitsverklaring is beschikbaar op https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-Pro-XT12/HelpDesk_Manual/.

Conformiteitsverklaring voor Ecodesign Richtlijn 2009/125/EG

Testen van vereisten van ecodesign overeenkomstig (EG) nr. 1275/2008 en (EU) nr. 801/2013 zijn uitgevoerd. Wanneer het apparaat in de modus Stand-by in netwerk staat, staan de I/O en netwerkinterface in de slaapstand en werken wellicht niet goed. Om het apparaat uit de slaapstand te halen, drukt u op de knop WiFi aan/uit, LED aan/uit, reset of WPS.

Deze apparatuur voldoet aan EU-limieten voor blootstelling aan straling als uiteengezet voor een onbeheerste omgeving. Deze apparatuur moet worden geïnstalleerd en bediend met een minimumafstand van 20 cm tussen de radiator en uw lichaam.

Alle bedrijfsmodi:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80), 802.11ac(VHT160), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80), 802.11ax(HE160)

De frequentie, kanaal en het afgegeven maximumvermogen in de EU wordt hieronder vermeld:

2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW)

5150-5250MHz (36-48): 22.9dBm(195mW)

5250-5350MHz (52-64): 22.9dBm(195mW)

5470-5725MHz (100-140): 29.9dBm(977mW)

De adapter moet zich in de buurt van het apparaat bevinden en moet gemakkelijk toegankelijk zijn.

De WiFi op 5150-5350MHz zal beperkt zijn tot binnengebruik voor in de tabel vermelde landen:

	AT BE BG CZ DK EE FR
	DE IS IE IT EL ES CY
	LV	LI	LT	LU	HU	MT	NL
	NO PL PT RO SI SK TR
	FI SE CH HR			UK(NI) UA

Veiligheidsinformatie

• Gebruik dit product in omgevingen met omgevingstemperaturen tussen 0^ (32°F) en 40^ (104°F).
• Raadpleeg het typeplaatje op de onderkant van uw product en controleer of uw voedingsadapter voldoet aan dit type.
• NIET op onegale of instabiele werkoppervlakken plaatsen. Als de behuizing beschadigd is geraakt, dient u hulp bij onderhoud hulp te zoeken.
• Plaats of laat GEEN objecten vallen bovenop het product en schuif geen vreemde objecten in het product.
• NIET in de buurt van vloeistoffen, regen of vocht blootstellen of gebruiken. NIET de modem tijdens onweer gebruiken.
• Dek de uitlaatopeningen van het product NIET AF zodat het systeem niet oververhit raakt.
• NIET de ventilatieopeningen van de Desktop PC afdekken, om oververhitting van het systeem te voorkomen.
• Als de netvoeding is beschadigd, mag u niet proberen het zelf te repareren. Neem contact op met een bevoegde servicemonteur of uw handelaar.
• Verwijder, voordat u het systeem verplaatst, de stroomkabel uit de contactdoos om elektrische schok te vermijden.
