Varumärke	ASUS
Modell	ZenWiFi Pro XT12
Produkttyp	Trådlöst mesh-system (Mesh) triband
WiFi-standarder	IEEE 802.11a/b/g/n/ac/ax
Frekvensband	2,4 GHz och 5 GHz
Nätverksportar	1 × WAN 2,5G/1G, 2 × LAN 1G, 1 × LAN 2,5G/1G
Knappar	WPS, Återställning, Strömbrytare
LED-indikatorer	Fast vitt (bra signal), Fast gult (svag signal), Fast rött (ingen signal)
Strömförsörjning	Likströmsadapter: utgång 19 V / 2,37 A eller 19,5 V / 2,31 A
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	0 °C till 70 °C
Luftfuktighet vid drift	50 % till 90 %
Luftfuktighet vid förvaring	20 % till 90 %
Huvudfunktioner	AiMesh-system, router/åtkomstpunktsläge, Ethernet-backhaul
Konfiguration	Webbgränssnitt (http://router.asus.com) eller ASUS Router-appen
Säkerhet	Minsta avstånd 20 cm mellan enheten och kroppen; undvik exponering för regn och fukt
Underhåll och rengöring	Rengör med en torr, mjuk trasa; använd inte flytande eller aerosolprodukter; blockera inte ventilationsöppningarna
Allmän information	Bruksanvisning nedladdningsbar i PDF-format på ASUS webbplats

Vanliga frågor - ZenWiFi Pro XT12 ASUS

Hur konfigurerar jag routern ZenWiFi Pro XT12?

Anslut strömadaptern och sätt på routern. Anslut WAN-porten till modemet med en nätverkskabel. Öppna en webbläsare och gå till http://router.asus.com eller använd appen ASUS Router för att följa installationsguiden.

Hur lägger jag till en AiMesh-nod?

Placera AiMesh-noden inom 3 meter från AiMesh-routern. I webbgränssnittet, gå till nätverkskartan, klicka på AiMesh-ikonen och sedan på Sök. När noden visas klickar du på den för att lägga till den. Du kan också använda ASUS Router-appen.

Stöder routern åtkomstpunktsläge?

Ja. Gå till administrationsgränssnittet (http://router.asus.com), sedan till Administration > Driftsläge för att välja mellan routerläge och åtkomstpunktsläge.

Kan jag använda en trådbunden anslutning mellan AiMesh-routrar (Ethernet-backhaul)?

Ja. Efter att ha anslutit routrarna trådlöst, anslut en LAN-port på AiMesh-routern till WAN-porten på AiMesh-noden med en Ethernet-kabel. Systemet väljer automatiskt den bästa vägen (trådbunden eller trådlös).

Vad betyder LED-indikatorerna på ZenWiFi Pro XT12?

LED fast vitt: bra signal; LED fast gult: svag signal; LED fast rött: ingen signal.

Hur återställer jag routern?

Håll in knappen Återställning (Reset) på baksidan av routern i cirka 5 sekunder tills indikatorn blinkar. Fabriksinställningarna återställs.

Vilka förutsättningar krävs för att konfigurera AiMesh?

Du behöver minst två AiMesh-kompatibla ASUS-routrar. Under konfigurationen, placera routern och noden inom 3 meter från varandra. Se till att noden är påslagen och i vänteläge.

Kan jag konfigurera routern via mobilappen?

Ja. Ladda ner appen ASUS Router gratis från App Store eller Google Play. Starta appen och följ instruktionerna för att konfigurera din router och hantera ditt nätverk.

Vilket säkerhetsavstånd rekommenderas för exponering för radiofrekvenser?

För att följa exponeringsgränserna måste enheten installeras och användas med ett minsta avstånd på 20 cm mellan strålkällan och din kropp.

Hur uppdaterar jag routerns firmware?

Logga in på webbgränssnittet (http://router.asus.com), gå till Administration > Firmwareuppdatering och klicka på Kontrollera. Om en uppdatering är tillgänglig, följ instruktionerna för att installera den.

BRUKSANVISNING ZenWiFi Pro XT12 ASUS

1 kl. Ar „AiMesh“ kelvedis turi prieigos taško režimą?

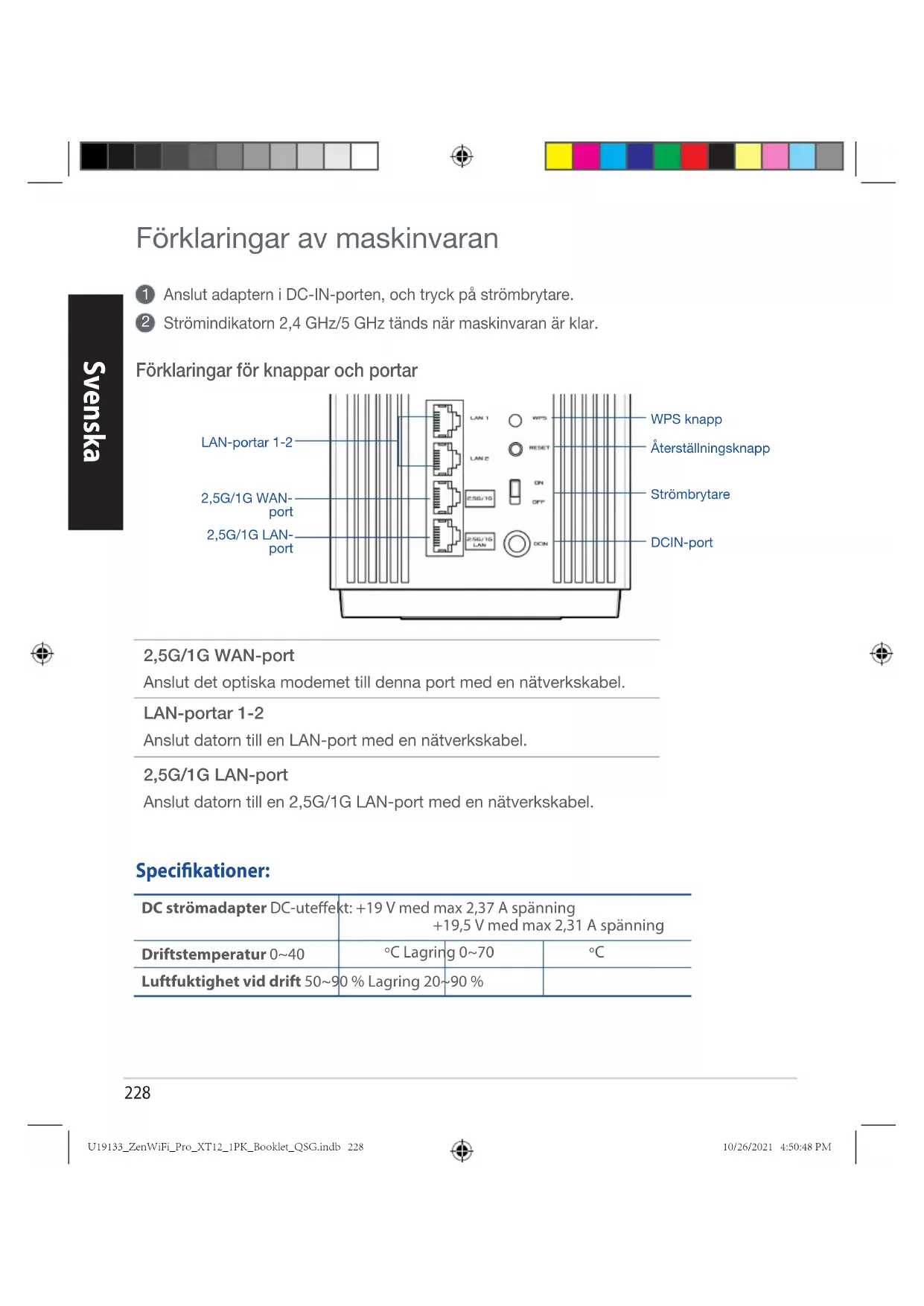

Förklaringar av maskinvaran

1 Anslut adaptern i DC-IN-porten, och tryck på strömbrytare.
2 Strömindikatorn 2,4 GHz/5 GHz tänds när maskinvaran är klar.

Förklaringar för knappar och portar

LAN-portar 1-2 2,5G/1G WAN- port 2,5G/1G LAN- port LAN 1 LAN C 2.5G/1G LAN WPS RESET ON OFF WPS knapp Äterställningsknapp Strömbrytare DCIN-port

2,5G/1G WAN-port

Anslut det optiska modemet till denna port med en nätverkskabel.

LAN-portar 1-2

Anslut datorn till en LAN-port med en nätverkskabel.

2,5G/1G LAN-port

Anslut datorn till en 2,5G/1G LAN-port med en nätverkskabel.

Specifikationer:

DC strömadapter DC-uteffekt: +19 V med max 2,37 A spänning+19,5 V med max 2,31 A spänning
Driftstemperatur 0~40	°C Lagring 0~70		°C
Luftfuktighet vid drift 50~90 % Lagring 20~90 %

Före Inställning

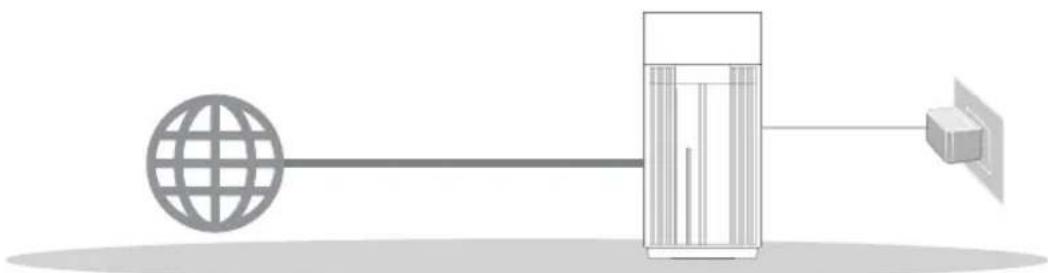

01 Förberedelse för inställning av en fristående router

1 Gå till ONE ROUTER SETUP STEPS (INSTÄLLNINGSSTEG FÖR EN ROUTER).

Inställning Av En Router

02 Förberedelse för inställning av ett AiMesh WiFi-system

① Förbered två eller fler ASUS-routrar med stöd för AiMesh.
2 Tilldela en som AiMesh-router, och en som AiMesh-nod.

** Om du har flera AiMesh-routrar rekommenderar vi att du använder den router med de högsta specifikationerna som Aimeshrouter, och de andra som AiMesh-noder.

3 Gå till AiMesh SETUP STEPS (INSTÄLLNINGSSTEG FÖR AiMesh).

Inställningssteg För AiMesh

229

Inställningssteg För En Router

Svenska

01 Förbered ditt modem

1 Koppla ur strömkabeln/DSL-modemet. Om den har ett reservbatteri, ta bort batteriet.

Om du använder DSL för Internet, kommer du att behöva ett användarnamn/ lösenord från din Internet-leverantör (ISP) för att kunna konfigurera routern korrekt.

2 Anslut ditt modem till routern med den medföljande nätverkskabeln.
3 Starta modemet. Anslut modemets kontakt til nätuttaget och slå på strömmen.

4 Kontrollera kabelns/DSL-modemets lysdioder för att försäkra dig om att anslutningen är aktiv.

Modemets framsida

02 Du ansluter enheten

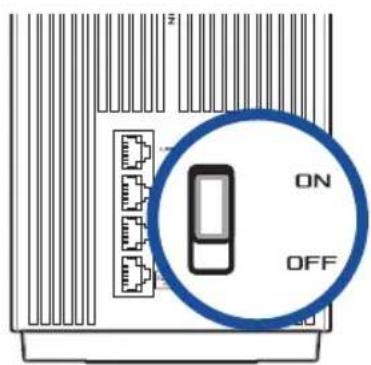

1 Startar routern.

Anslut och tryck på strömbrytaren på routerns baksida.

2 Kontrollera att indikatorn lyser med fast blått ljus för att indikera att maskinvaruanslutningen är klar för konfiguration.

3 [Web] Anslut datorn till routern med en extra nätverkskabel.

[App] Annars kan du använda en telefon eller knappsats för att genomföra konfigurationen via ASUS Router-app.

ON OFF

03 Logga in och anslut

1 [Web] Öppna en webbläsare.

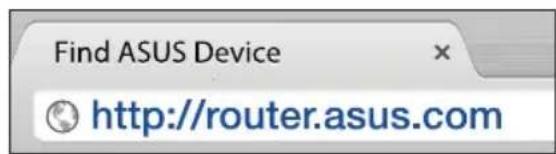

Du kommer att bli omdirigerad till ASUS installationsguide. Om inte, navigera till http://router.asus.com.

Find ASUS Device http://router.asus.com

[App] Starta ASUS Router-app och följ instruktionerna för att genomföra konfigurationen.

Inställningssteg För AiMesh

01 Förbered

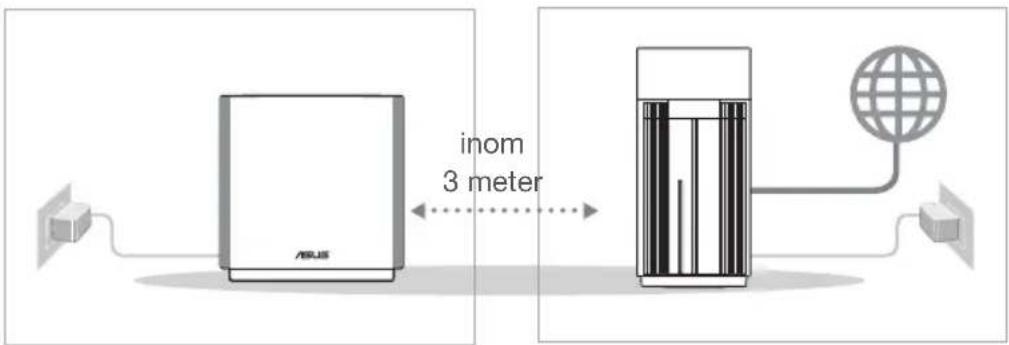

Placera AiMesh-routern och noden inom 3 meter från varandra under inställningsprocessen.

02 AiMesh-nod

Låt strömmen vara på och i standby-läge för AiMesh-systemets inställningar.

inom 3 meter ARLUS

AiMesh-routerAiMesh-nod

03 AiMesh-router

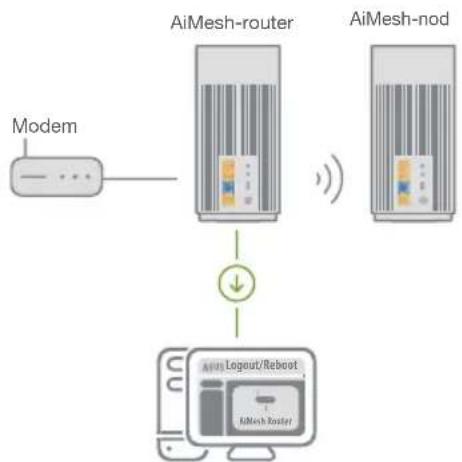

[Web] 1 Se ONE ROUTER SETUP STEPS (INSTÄLLNINGSSTEG FÖR EN ROUTER) för att ansluta AiMesh- routern till datorn och modemet, och logga in på webbanvändargränssnittet.

2 Gå till sidan Network Map (Nätverkskarta), klicka på AiMeshikonen och därefter Search (Sök) för att förlänga AiMesh-noden.


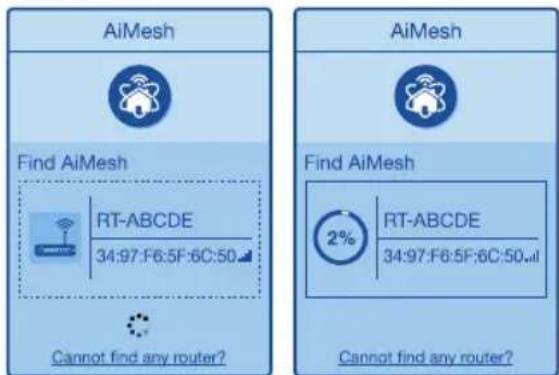

3 Klicka på Search (Sök), den kommer automatiskt att söka efter din AiMesh-nod i närheten. När AiMesh-noden visas på sidan, klicka på den för att lägga till den i AiMesh-systemet.

** Kan du inte hitta någon AiMesh-nod, gå till TROUBLE SHOOTING (FELSÖKNING).

AiMesh Find AiMesh RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router? AiMesh Find AiMesh RT-ABCDE 34:97:F6:5F:6C:50...! Cannot find any router?

4 Ett meddelande visas när synkroniseringen är klar.

5 Grattis! Följande sidor kommer att visas när en AiMesh-nod har lagts till AiMesh-nätverket.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50...

[App] Logga in på din befintliga router via ASUS Router-app och välj "Add AiMesh Node" (Lägg till AiMesh-nod) för att genomföra konfigurationen.

ASUS Router-App

Hämta ASUS Router-app gratis för att installera och hantera dina routrar.

ASUS Router

Om AiMesh-routern inte kan hitta någon AiMesh-nod i närheten eller synkroniseringen misslyckas, kontrollera följande och försök igen.

a Flytta din AiMesh-nod närmare AiMesh-routern. Se till att den är inom 3 meter.
b Din AiMesh-nod är påslagen.

Omplacering

BÄSTA PRESTANDAN

Placera AiMesh-routern och noden på bästa plats.

Anmärkningar: För att minimera störningarna, ska routern inte placeras i närheten av trådlösa telefoner, Bluetooth-enheter och mikrovågsugnar.

Vi rekommenderar att du placerar routern på en öppen eller rymlig plats.

ZenWiFi Pro XT12-indikatorer

Fast vitt sken: God signal

Fast gult sken: Svag signal

Fast rött sken: Ingen signal

Vanligaa frågor

VANLIGA FRÅGOR

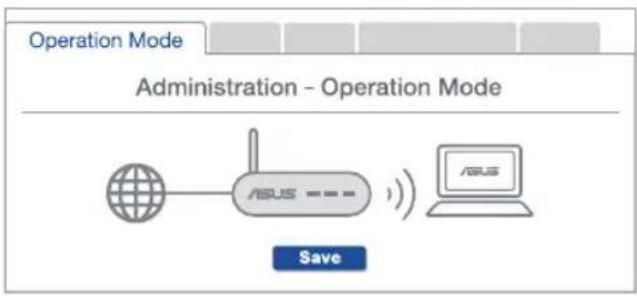

F1: Stöds Access Point-läget av AiMesh-routern?

S: Ja. Du kan välja att ställa in AiMesh-routern på routerläge eller åtkomstpunktläge. Gå till web-GUI (http://router.asus.com), och gå till sidan Administration > Operation Mode (Driftsläge).
        direction TB
        A -->|Save| end
    end

F2: Kan jag installera kabelanslutning mellan AiMesh-routrar (Ethernet-stamnät)?

S:Ja. AiMesh-system stödjer både trådlös och kabelansluten anslutning mellan AiMesh-router och nod för att maximera genomströmning och stabilitet. AiMesh analyserar den trådlösa signalstyrkan för varje tillgängligt frekvensband, och bestämmer sedan automatiskt om en trådlös eller kabelansluten anslutning passar bäst som ryggrad i anslutningen mellan routrar.

1 Följ installationsstegen för att etablera en anslutning mellan AiMesh- routern och noden via WiFi:n först.
2 Placera noden på den plats där den har bäst täckning. Dra en Ethernet-kabeln från LAN-porten på AiMesh-routern till WAN-porten på AiMesh-noden.

LAN-WAN Modem

3 AiMesh-systemet kommer att välja bästa väg för dataöverföringen automatiskt, vare sig det är kabelansluten eller trådlös.

Förenklad EU-försäkran om överensstämmelse

ASUSTek Computer Inc. deklarerar härmed att denna enhet uppfyller väsentliga krav och andra relevanta bestämmelser i direktiv 2014/53/EU. Hela texten i EU-försäkran om överensstämmelse finns på https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-ProXT12/HelpDesk_Manual/.

Försäkran om överensstämmelse för Ecodesign-direktivet 2009/125/EC

Test för ekodesingkrav i enlighet med (EC) nr 1275/2008 och (EU) nr 801/2013 har utförts. När enheten är i standby-läge för nätverk, är gränssnitten för I/O och nätverk försatta i viloläge och fungerar kanske inte ordentligt. För att väcka enheten, tryck på knappen för att slå på/stänga av WiFi, slå på/stänga av LED, återställa eller WPS-knappen.

Denna utrustning uppfyller EU:s strålningexponeringsgräns för en okontrollerad miljö. Denna utrustning skall installeras och hanteras på minst 20 cm avständ mellan strålkällan och din kropp.

Alla funktionslägen:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80), 802.11ac(VHT160), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80), 802.11ax(HE160)

Frekvens, kanal och maximalt överförd ström i EU anges nedan:

2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW)

5150-5250MHz (36-48): 22.9dBm(195mW)

5250-5350MHz (52-64): 22.9dBm(195mW)

5470-5725MHz (100-140): 29.9dBm(977mW)

Adaptern ska installeras nära utrustningen och ska vara lätt att komma åt.

WiFi som använder 5150-5350 MHz kommer att begränsas för användning inomhus i de länder som anges i tabellen:

	AT BE BG CZ DK EE FR
	DE IS IE IT EL ES CY
	LV	LI	LT	LU	HU	MT	NL
	NO PL PT RO SI SK TR
	FI SE CH HR			UK(NI) UA

Säkerhetsinformation

• Använd denna produkt i en miljö med en omgivande temperatur mellan 0°C(32°F) och 40°C(104°F).
• Läs märketiketten på produktens undersida, och kontrollera att strömadaptern uppfyller dessa märkdata.
• Placera den INTE på en ojämn eller instabil arbetsyta. Sök service om höljet har skadats.
• Placera och tappa INTE föremål ovanpå, och skjut inte in främmande föremål i produkten.
• Utsätt den INTE för eller använd i närheten av vätskor, i regn eller fukt. ANVÄND INTE modemet under åskväder.
• Täck INTE över ventilationsöpningarna på produkten för att förhindra att systemet överhettas.
• ANVÄND INTE skadade strömsladdar, tillbehör eller annan kringutrustning.
• Om strömförsörjningen avbryts försök inte att laga det själv. Kontakta en kvalificerad servicetekniker eller din återförsäljare.
• För att förhindra elektriska stötar, koppla bort elkabeln från elnätet innan systemet flyttas.
