Marke	ASUS
Modell	ZenWiFi Pro XT12
Produkttyp	Tri-Band WiFi Mesh-System
WiFi-Standards	IEEE 802.11a/b/g/n/ac/ax
Frequenzbänder	2,4 GHz und 5 GHz
Netzwerkanschlüsse	1 × WAN 2,5G/1G, 2 × LAN 1G, 1 × LAN 2,5G/1G
Tasten	WPS, Reset, Netzschalter
LED-Anzeigen	Weiß dauerhaft (gutes Signal), Gelb dauerhaft (schwaches Signal), Rot dauerhaft (kein Signal)
Stromversorgung	Gleichstrom-Netzadapter: Ausgang 19 V / 2,37 A oder 19,5 V / 2,31 A
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	0 °C bis 70 °C
Betriebsfeuchtigkeit	50 % bis 90 %
Lagerfeuchtigkeit	20 % bis 90 %
Hauptfunktionen	AiMesh-System, Router-/Access Point-Modus, Ethernet-Backhaul
Konfiguration	Weboberfläche (http://router.asus.com) oder ASUS Router App
Sicherheit	Mindestabstand von 20 cm zwischen Gerät und Körper; Regen und Feuchtigkeit vermeiden
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine Flüssigkeiten oder Aerosole verwenden; Lüftungsöffnungen nicht blockieren
Allgemeine Informationen	PDF-Bedienungsanleitung auf der ASUS-Website herunterladbar

Häufig gestellte Fragen - ZenWiFi Pro XT12 ASUS

Wie konfiguriere ich den ZenWiFi Pro XT12 Router?

Schließen Sie das Netzteil an und schalten Sie den Router ein. Verbinden Sie den WAN-Port mit dem Modem über ein Netzwerkkabel. Öffnen Sie einen Browser und gehen Sie zu http://router.asus.com oder verwenden Sie die ASUS Router App, um dem Einrichtungsassistenten zu folgen.

Wie füge ich einen AiMesh-Knoten hinzu?

Platzieren Sie den AiMesh-Knoten innerhalb von 3 Metern vom AiMesh-Router. Gehen Sie in der Weboberfläche zur Netzwerkkarte, klicken Sie auf das AiMesh-Symbol und dann auf Suchen. Wenn der Knoten erscheint, klicken Sie darauf, um ihn hinzuzufügen. Sie können auch die ASUS Router App verwenden.

Unterstützt der Router den Access Point-Modus?

Ja. Gehen Sie zur Verwaltungsoberfläche (http://router.asus.com), dann zu Administration > Betriebsmodus, um zwischen Router-Modus und Access Point-Modus zu wählen.

Kann ich eine kabelgebundene Verbindung zwischen den AiMesh-Routern (Ethernet-Backhaul) verwenden?

Ja. Nachdem Sie die Router drahtlos verbunden haben, verbinden Sie einen LAN-Port des AiMesh-Routers mit dem WAN-Port des AiMesh-Knotens über ein Ethernet-Kabel. Das System wählt automatisch den besten Pfad (kabelgebunden oder drahtlos).

Was bedeuten die LED-Anzeigen des ZenWiFi Pro XT12?

LED weiß dauerhaft: gutes Signal; LED gelb dauerhaft: schwaches Signal; LED rot dauerhaft: kein Signal.

Wie setze ich den Router zurück?

Halten Sie die Reset-Taste auf der Rückseite des Routers etwa 5 Sekunden lang gedrückt, bis die LED blinkt. Die Werkseinstellungen werden wiederhergestellt.

Welche Voraussetzungen gibt es für die AiMesh-Konfiguration?

Sie benötigen mindestens zwei AiMesh-kompatible ASUS-Router. Stellen Sie während der Konfiguration den Router und den Knoten innerhalb von 3 Metern voneinander auf. Stellen Sie sicher, dass der Knoten eingeschaltet und im Wartezustand ist.

Kann ich den Router über die mobile App konfigurieren?

Ja. Laden Sie die ASUS Router App kostenlos aus dem App Store oder Google Play herunter. Starten Sie die App und folgen Sie den Anweisungen, um Ihren Router zu konfigurieren und Ihr Netzwerk zu verwalten.

Welcher Sicherheitsabstand wird für die Exposition gegenüber Hochfrequenz empfohlen?

Um die Expositionsgrenzwerte einzuhalten, muss das Gerät mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

Wie aktualisiere ich die Firmware des Routers?

Melden Sie sich an der Weboberfläche (http://router.asus.com) an, gehen Sie zu Administration > Firmware-Update und klicken Sie auf Prüfen. Wenn ein Update verfügbar ist, folgen Sie den Anweisungen zur Installation.

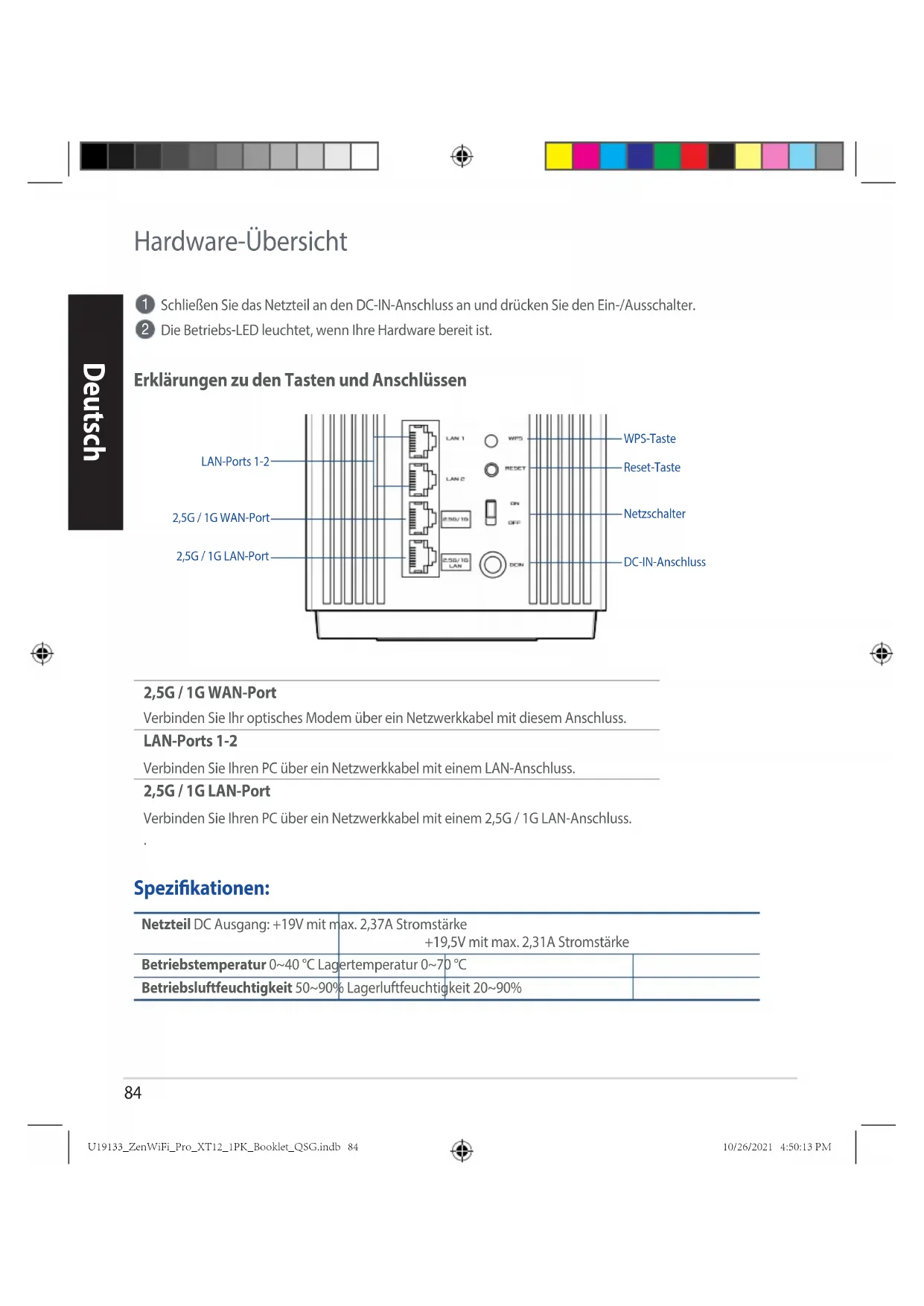

BEDIENUNGSANLEITUNG ZenWiFi Pro XT12 ASUS

[Web] 1 Katso YHDEN REITITTIMEN

1 Schließen Sie das Netzteil an den DC-IN-Anschluss an und drücken Sie den Ein-/Ausschalter.
2 Die Betriebs-LED leuchtet, wenn Ihre Hardware bereit ist.

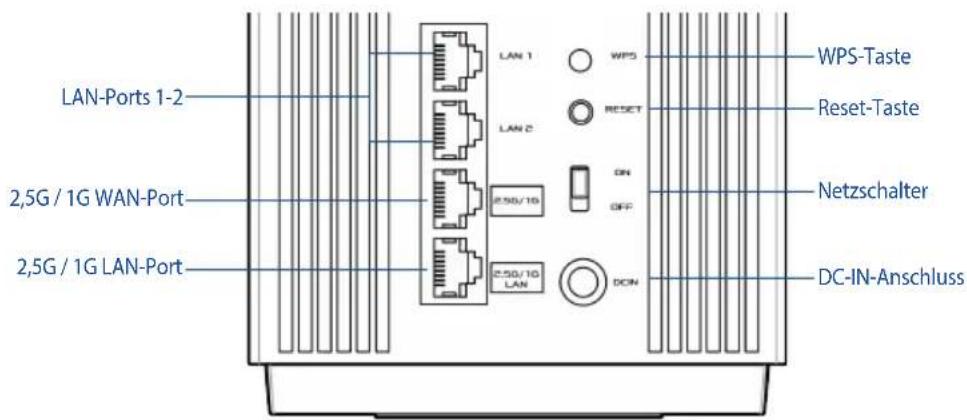

Erklärungen zu den Tasten und Anschlüssen

LAN-Ports 1-2 2,5G / 1G WAN-Port 2,5G / 1G LAN-Port LAN 1 LAN 2 2.5G/1G LAN WPS RESET ON OFF DON WPS-Taste Reset-Taste Netzschalter DC-IN-Anschluss

2,5G / 1G WAN-Port

Verbinden Sie Ihr optisches Modem über ein Netzwerkkabel mit diesem Anschluss.

LAN-Ports 1-2

Verbinden Sie Ihren PC über ein Netzwerkkabel mit einem LAN-Anschluss.

2,5G / 1G LAN-Port

Verbinden Sie Ihren PC über ein Netzwerkkabel mit einem 2,5G / 1G LAN-Anschluss.

Spezifikationen:

Netzteil DC Ausgang: +19V mit max. 2,37A Stromstärke+19,5V mit max. 2,31A Stromstärke
Betriebstemperatur 0~40 °C Lagertemperatur 0~70 °C
Betriebsluftfeuchtigkeit 50~90% Lagerluftfeuchtigkeit 20~90%

Vor der Einrichtung

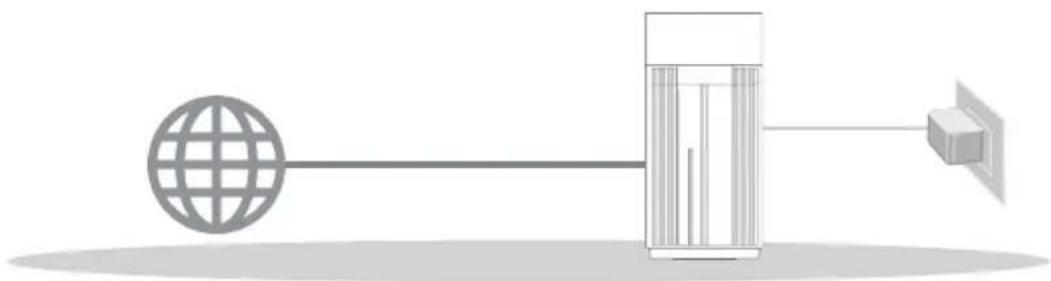

01 Einen Einzelrouter einrichten

1 Gehen Sie zu SCHRITTE ZUM EINRICHTEN EINES EINZELNEN ROUTERS.

Einrichten eines einzelnen Routers

Deutsch

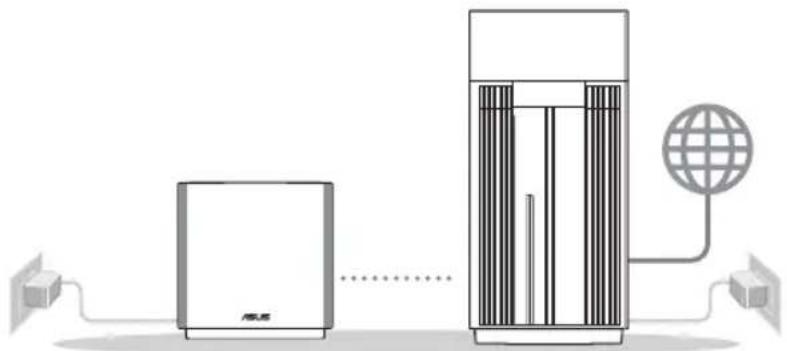

02 Ein AiMesh WLAN-System einrichten

1 Stellen Sie zwei oder mehr ASUS Router bereit, die AiMesh unterstützen.
2 Bestimmen Sie ein Gerät als AiMesh-Router und ein weiteres als AiMesh-Netzknoten.
** Falls Sie über mehrere AiMesh-Router verfügen, empfehlen wir Ihnen, den Router mit der höchsten Leistung als Ihren AiMesh-Router und die anderen als AiMesh-Netzknoten zu verwenden.
3 Gehen Sie zu AiMesh EINRICHTUNGSSCHRITTE.

AiMesh Einrichtungsschritte

Schritte zum Einrichten eines einzelnen Routers

01 Bereiten Sie Ihr Modem vor

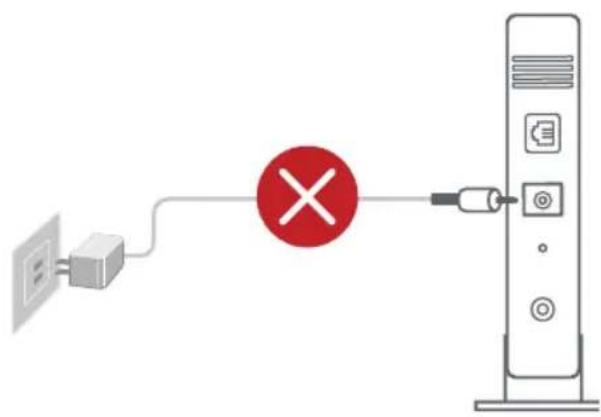

1 Trennen Sie das Netzkabel von der Steckdose und dem Kabel-/DSL-Modem. Falls Ihr Modem über einen Backup-Akku verfügt, entfernen Sie diesen ebenfalls. 1

Falls Sie für Ihre Internetverbindung DSL benutzen, benötigen Sie Ihren Benutzernamen/Kennwort von Ihrem Internetanbieter, um den Router richtig konfigurieren zu können.

2 Verbinden Sie Ihr Modem über das mitgelieferte Netzwerkkabel mit dem Router.
3 Schalten Sie das Modem ein. Dazu schließen Sie das Modem an die Steckdose an und schalten es ein.

4 Überprüfen Sie die LED-Anzeigen Ihres Modems, um sicherzustellen, dass die Verbindung aktiv ist.

Modem-Frontseite

02 Ihr Gerät verbinden

1 Schalten Sie den Router ein.
Dazu schließen Sie den Router an die Steckdose an und betätigen die Ein-/Austaste auf der Rückseite.
2 Überprüfen Sie, ob die LED dauerhaft blau leuchtet und damit anzeigt, dass die Hardware für die Einrichtung bereit ist.
3 [Web] Schließen Sie Ihren PC über ein zusätzliches Netzwerkkabel an den Router an.

[App] Oder Sie können ein Smartphone oder Pad nutzen, um die Einrichtung über die ASUS Router-App fertigzustellen.

ON OFF

03 Anmelden und verbinden

1 [Web] Öffnen Sie einen Webbrowser.

Sie werden zum ASUS Setup-Assistenten weitergeleitet. Falls nicht, wechseln Sie zu http://router.asus.com.

Find ASUS Device http://router.asus.com

[App] Starten Sie die ASUS Router-App und befolgen Sie die Anweisungen, um die Einrichtung abzuschließen.

AiMesh Einrichtungsschritte

01 Vorbereiten

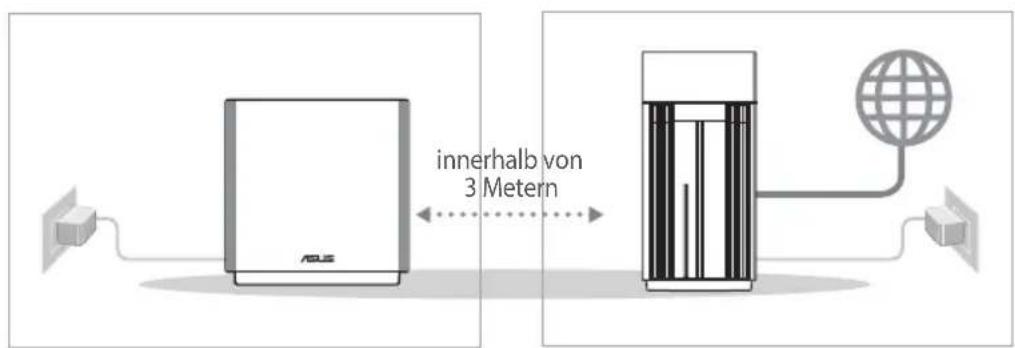

Stellen Sie Ihren AiMesh-Router und AiMesh-Netzknoten während des Einrichtungsvorgangs in einer Reichweite von 3 Metern voneinander auf.

02 AiMesh-Netzknoten

Lassen Sie Ihren AiMesh-Netzknoten für die AiMesh-Systemeinstellungen eingeschaltet und betriebsbereit.

innerhalb von 3 Metern

AiMesh-RouterAiMesh-Netzknoten

03 AiMesh-Router

[Web] 1 Schauen Sie unter SCHRITTE ZUM EINRICH-TEN EINES EINZELNEN ROUTERS, um Ihren AiMesh-Router mit Ihrem PC und Modem zu verbinden. Melden Sie sich dann an der Web-Benutzeroberfläche an.

Deutsch

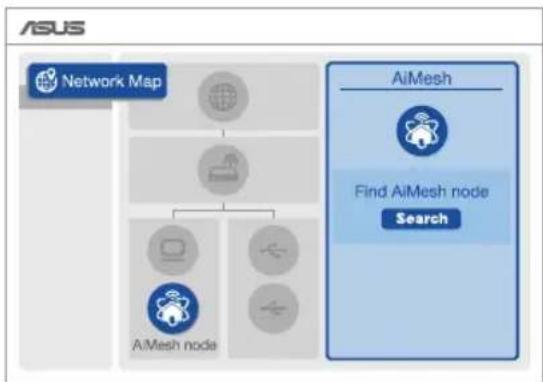

② Gehen Sie auf die Netzwerkübersicht-Seite, klicken Sie auf das AiMesh-Symbol und suchen Sie dann nach Ihrem erweiternden AiMesh-Netzknoten.


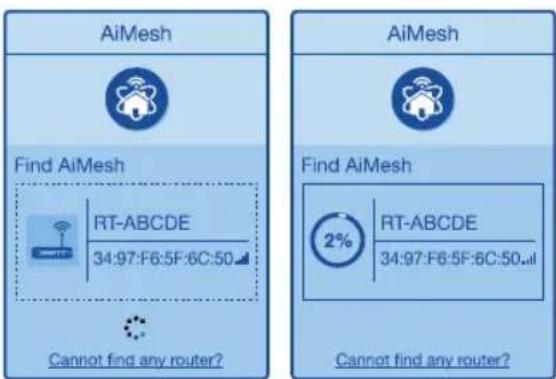

3 Klicken Sie auf Search (Suche), und es wird automatisch in der Nähe nach Ihrem AiMesh-Netzknoten gesucht. Wenn der AiMesh-Netzknoten auf dieser Seite angezeigt wird, klicken Sie darauf, um ihn zum AiMesh-System hinzuzufügen.

** Falls Sie keinen AiMesh-Netzknoten finden können, schauen Sie bitte unter PROBLEMBEHANDLUNG.

AiMesh Find AiMesh RT-ABCDE 34:97:F6:5F:6C:50 Cannot find any router? AiMesh Find AiMesh 2% RT-ABCDE 34:97:F6:5F:6C:50..nl Cannot find any router?

Deutsch

4 Nach Abschluss der Synchronisierung wird eine Meldung angezeigt.

Der RT-ABCDE wurde erfolgreich zu Ihrem AiMesh-System hinzugefügt. Es dauert eine Weile, bis er als verbundenes Gerät in der AiMesh-Routerliste angezeigt wird.

OK

5 Gratulation! Die folgende Seite wird angezeigt, wenn ein AiMesh-Netzknoten erfolgreich zum AiMesh-Netzwerk hinzugefügt wurde.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50...

[App] Melden Sie sich über die ASUS Router-App an Ihrem vorhandenen Router an und wählen Sie Add AiMesh Node (AiMesh-Netzknoten hinzufügen), um die Einrichtung fertigzustellen.

ASUS Router App

Laden Sie die gratis ASUS Router App herunter, um Ihre Router einzurichten und zu verwalten.

ASUS Router

Falls Ihr AiMesh-Router keinen AiMesh-Netzknoten in der Nähe finden kann oder die Synchronisierung fehlschlägt, überprüfen Sie bitte das Folgende und versuchen Sie es erneut.

a Stellen Sie Ihren AiMesh-Netzknoten näher an den AiMesh-Router. Stellen Sie sicher, dass der Abstand nicht mehr als 3 Meter beträgt.
b Stellen Sie sicher, dass Ihr AiMesh-Netzknoten eingeschaltet ist.

Aufstellung

DIE BESTE LEISTUNG

Platzieren Sie den AiMesh-Router und den AiMesh-Netzknoten an der besten Stelle.

HINWEISE: Damit es nicht zu Störungen kommt, halten Sie die Router von anderen Sendegeräten fern – z. B. Schnurlostelefone, Bluetooth- und Mikrowellengeräte.

Wir empfehlen, Ihre Router an einer offenen oder geräumigen Stelle zu platzieren.

LED-Anzeige des ZenWiFi Pro XT12

Dauerhaft weiß: gutes Signal

Dauerhaft gelb: schwaches Signal

Dauerhaft rot: kein Signal

FAQ UFIG GESTELLTE FRAGEN

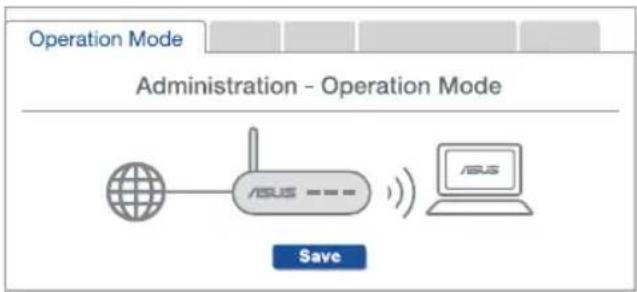

F1: Unterstützt der AiMesh-Router den Access-Point-Modus?

A: Ja. Sie können den AiMesh-Router im Routermodus oder Access-Point-Modus festlegen. Bitte öffnen Sie die Web-Benutzeroberfläche unter (http://router.asus.com) und rufen Sie die Seite Administration > Operation Mode (Betriebsmodus) auf.

F2: Kann ich eine kabelgebundene Verbindung zwischen den AiMesh-Routern einrichten (Ethernet Backhaul)?

A: Ja. Das AiMesh-System unterstützt sowohl drahtlose als auch kabelgebundene Verbindungen zwischen dem AiMesh-Router und AiMesh-Netzknoten, um Durchsatz und Stabilität zu maximieren. AiMesh analysiert die Signalstärke zur drahtlosen Verbindung für jedes verfügbare Frequenzband und ermittelt dann automatisch, ob eine drahtlose oder kabelgebundene Verbindung am besten als Basisnetz zwischen den Routern dienen kann.

1 Befolgen Sie die Einrichtungsschritte, um zuerst über WLAN eine Verbindung zwischen dem AiMesh-Router und AiMesh-Netzknoten herzustellen.
2 Platzieren Sie den AiMesh-Netzknoten für eine optimale Abdeckung an einer bestens geeigneten Stelle. Führen Sie ein Ethernet-Kabel vom LAN-Anschluss des AiMesh-Routers zum WAN-Anschluss des AiMesh-Netzknotens.

LAN-WAN Modem

3 Das AiMesh-System wählt automatisch den besten Weg zur Datenübertragung, egal ob kabelgebunden oder drahtlos.

Επεξηγήσεις υλικού

Alle driftsfunktioner:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ac (VHT160), 802.11ax (HE20), 802.11ax (HE40), 802.11ax (HE80), 802.11ax (HE160)

Vereinfachte EU-Konformitätserklärung

ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU übereinstimmt. Der gesamte Text der EU-Konformitätserklärung ist verfügbar unter: https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-Pro-XT12/HelpDesk_Manual/.

Konformitätserklärung für Ökodesign-Richtlinie 2009/125/EC

Die Überprüfung der Ökodesign-Anforderungen nach (EC) Nr. 1275/2008 und (EU) Nr. 801/2013 wurde durchgeführt. Wenn sich das Gerät im Netzwerkbereitschaftsmodus befindet, werden die E/A- und Netzwerkschnittstellen in den Ruhezustand versetzt und arbeiten nicht wie gewöhnlich. Um das Gerät aufzuwecken, drücken Sie die WLAN Ein/Aus-, LED Ein/Aus-, Reset- oder WPS-Taste.

Dieses Gerät erfüllt die EU-Strahlenbelastungsgrenzwerte, die für ein unbeaufsichtigtes Umfeld festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

Alle Betriebsarten:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ac (VHT160), 802.11ax (HE20), 802.11ax (HE40), 802.11ax (HE80), 802.11ax (HE160)

Die Frequenz, der Kanal und die maximale Sendeleistung in der EU sind nachfolgend aufgeführt: 2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW)

5150-5250MHz (36-48): 22.9dBm(195mW)

5250-5350MHz (52-64): 22.9dBm(195mW)

5470-5725MHz (100-140): 29.9dBm(977mW)

Das Netzteil muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Der WLAN-Betrieb im Band von 5150-5350 MHz ist für die in der unteren Tabelle aufgeführten Länder auf den Innenbereich beschränkt:

	AT BE BG CZ DK EE FR
	DE IS IE IT EL ES CY
	LV	LI	LT	LU	HU	MT	NL
	NO PL PT RO SI $K TR
	FI SE CH HR			UK(NI) UA

Sicherheitshinweise

• Benutzen Sie das Gerät nur in Umgebungen, die eine Temperatur von 0 °C (32 °F) bis 40 °C (104 °F) aufweisen.
• Prüfen Sie am Aufkleber an der Geräteunterseite, ob Ihr Netzteil den Stromversorgungsanforderungen entspricht.
• Stellen Sie das Gerät NICHT auf schräge oder instabile Arbeitsflächen. Wenden Sie sich an das Wartungspersonal, wenn das Gehäuse beschädigt wurde.
• Legen Sie KEINE Gegenstände auf das Gerät, lassen Sie keine Gegenstände darauf fallen und schieben Sie keine Fremdkörper in das Gerät.
• Setzen Sie das Gerät KEINESFALLS Flüssigkeiten, Regen oder Feuchtigkeit aus, verwenden Sie es nicht in der Nähe derartiger Gefahrenquellen. Verwenden Sie das Modem nicht während eines Gewitters.
• Decken Sie die Lüftungsöffnungen am Gerät NICHT ab, um eine Überhitzung des Systems zu vermeiden.
• Benutzen Sie KEINE beschädigten Netzkabel, Zubehörteile oder sonstigen Peripheriegeräte.
• Falls das Netzteil defekt ist, versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich an den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
• Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen.
