KULLANIM KILAVUZU ZenWiFi Pro XT12 ASUS

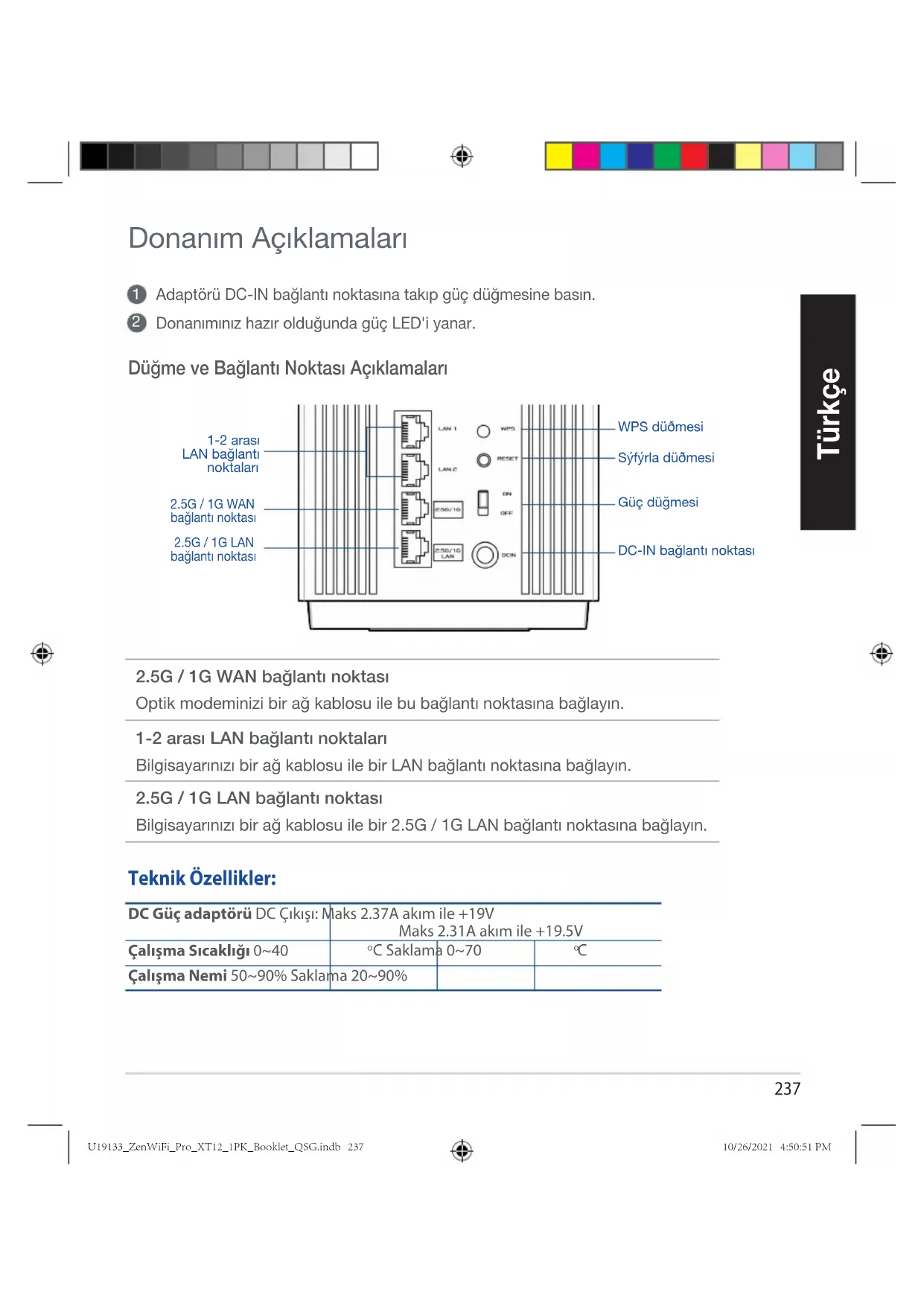

Adaptörü DC-IN bağlantı noktasına takıp güç düğmesine basın. Donanımınız hazır olduğunda güç LED'i yanar. Donanım Açıklamaları Düğme ve Bağlantı Noktası Açıklamaları 2.5G / 1G WAN bağlantı noktası Optik modeminizi bir ağ kablosu ile bu bağlantı noktasına bağlayın. 1-2 arası LAN bağlantı noktaları Bilgisayarınızı bir ağ kablosu ile bir LAN bağlantı noktasına bağlayın. 2.5G / 1G LAN bağlantı noktası Bilgisayarınızı bir ağ kablosu ile bir 2.5G / 1G LAN bağlantı noktasına bağlayın.DC Güç adaptörü DC Çıkışı: Maks 2.37A akım ile +19V Maks 2.31A akım ile +19.5VÇalışma Sıcaklığı 0~40 C Saklama 0~70

Çalışma Nemi 50~90% Saklama 20~90% Teknik Özellikler: 1-2 arası LAN bağlantı noktaları2.5G / 1G WAN bağlantı noktası2.5G / 1G LAN bağlantı noktasıWPS düðmesiSýfýrla düðmesiGüç düğmesiDC-IN bağlantı noktası U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 237U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 237 10/26/2021 4:50:51 PM10/26/2021 4:50:51 PM238 Türkçe Kurulumdan Önce Bağımsız bir yönlendirici kurulmaya hazırlanıyor

BİR YÖNLENDİRİCİ KURULUMU ADIMLARI öğesine gidin. Bir Yönlendirici Kurulumu AiMesh WiFi sistemini kurmak için hazırlama

AiMesh’i destekleyen iki veya daha fazla ASUS yönlendirici hazırlayın.

AiMesh yönlendiricisi olarak birini ve AiMesh düğümü olarak diğerini atayın. ** Birden fazla AiMesh yönlendiriciniz varsa yönlendiriciyi AiMesh yönlendiriciniz olarak en yüksek özelliklerle ve diğerlerini AiMesh düğümleri olarak kullanmanızı öneririz.

AiMesh KURULUMU ADIMLARI öğesine gidin. AiMesh Kurulumu Adımları AiMesh yönlendiricisiAiMesh yönlendiricisinin

Bir Yönlendirici Kurulumu Adımları Modeminizi hazırlama

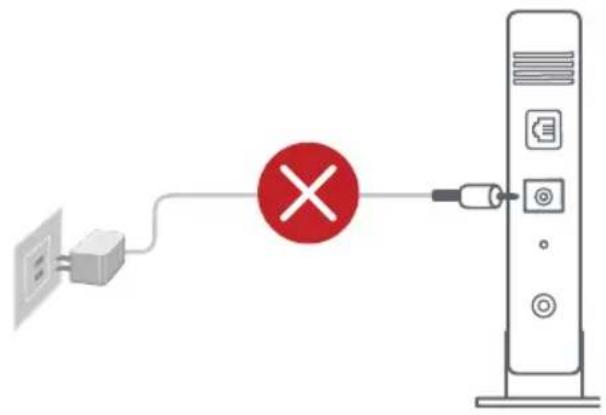

Kablo/DSL modemi kapatın. Bir yedek pili varsa, pili çıkarın.

Modeminizi, sağlanan ağ kablosuyla yönlendiriciye bağlayın. Modem arka Internet için DSL kullanıyorsanız, yönlendiriciyi uygun biçimde yapılandırmak için Internet Servis Sağlayıcınızdan (ISS) kullanıcı adınızı/şifrenizi almanız gerekecektir.

Bağlantının etkin olduğundan emin olmak için modeminizin LED ışıklarını denetleyin. Modem ön Aygıtınızı Bağlayın

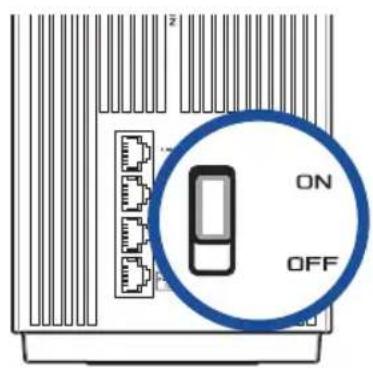

Yönlendiriciyi açın. Takın ve yönlendiricinizin arkasındaki Güç Açma/Kapama düğmesine basın.

LED’in donanım bağlantısının kuruluma hazır olduğunu gösterecek şekilde sabit mavi renkte yandığından emin olun.

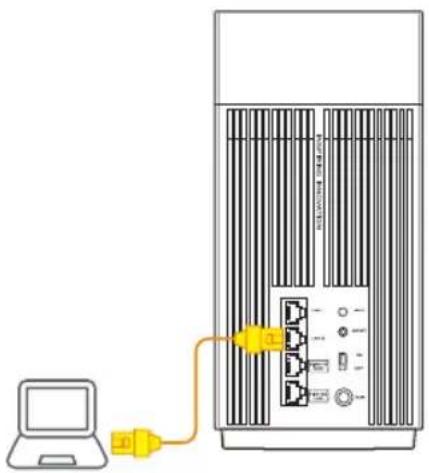

[Web] Ek ağ kablosu kullanarak PC’nizi yönlendiriciye bağlayın. [App] Veya kurulumu ASUS Router Uygulaması üzerinden tamamlamak için bir telefon veya pad kullanabilirsiniz U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 240U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 240 10/26/2021 4:50:51 PM10/26/2021 4:50:51 PM241 Türkçe Oturum Açın ve Bağlanın

[Web] Web tarayıcısını açın. ASUS Setup Wizard (Kurulum Sihirbazı) kısmına yönlendirileceksiniz. Aksi halde http://router.asus.com adresine gidin. [App] ASUS Router App uygulamasını başlatın ve kurulumu tamamlamak için talimatları izleyin. AiMesh Kurulumu Adımları Hazırlayın

Kurulum işlemi sırasında AiMesh yönlendiricinizi ve düğümü birbirinden 3 metre arası mesafeye yerleştirin. AiMesh düğümü

Gücü açık tutun ve AiMesh sistem ayarları için bekleyin. AiMesh yönlendiricisiAiMesh yönlendiricisinin 3 metre içinde U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 241U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 241 10/26/2021 4:50:52 PM10/26/2021 4:50:52 PM242 Türkçe [Web]

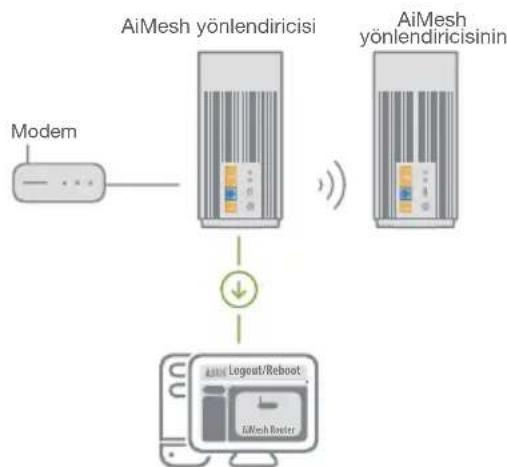

AiMesh yönlendiricinizi PC’nize ve modeme bağlamak için BİR

YÖNLENDİRİCİ KURULUM ADIMLARI

konusuna bakın ve sonra web GUI’sinde oturum açın. AiMesh yönlendiricisi

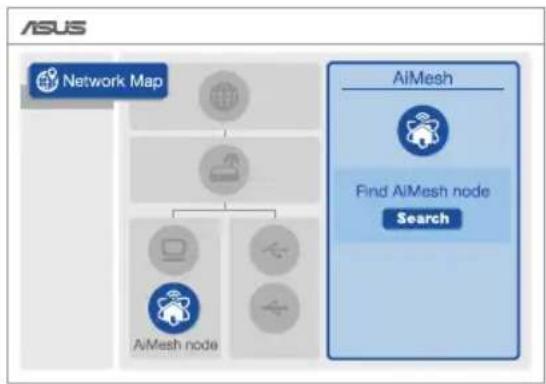

Ağ Haritası sayfasına gidin, AiMesh simgesini tıklatın ve sonra genişletilen AiMesh düğümünüz için Search’ü (Ara) tıklatın.

Search (Ara) öğesini tıklatın, yakındaki AiMesh düğümünüzü otomatik olarak arayacaktır. AiMesh düğümü bu sayfada gösterildiğinde, AiMesh sistemine eklemek için tıklatın. ** Herhangi bir AiMesh düğümünü bulamazsanız, lütfen SORUN GİDERME konusuna gidin. AiMesh yönlendiricisiAiMesh yönlendiricisininModemLogout/RebootAiMesh Router U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 242U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 242 10/26/2021 4:50:52 PM10/26/2021 4:50:52 PM243 Türkçe

Eşitleme tamamlandığında bir mesaj görüntülenir.

Tebrikler! Bir AiMesh nodu başarıyla AiMesh ağına eklendiğinde aşağıdaki sayfalar gösterilir. Successfully added RT-ABCDE to your AiMesh system, it will take awhile to show up as connected in the AiMesh router list.

[App] ASUS Router Uygulaması üzerinden mevcut yönlendiricinize giriş yapın ve kurulumu tamamlamak için “AiMesh Düğümü Ekle” seçeneğini seçin.

Yönlendiricilerinizi kurup yönetmek için ücretsiz ASUS Router uygulamasını indirin. U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 243U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 243 10/26/2021 4:50:52 PM10/26/2021 4:50:52 PM244 Türkçe Sorun Giderme AiMesh yönlendiriciniz yakında herhangi bir AiMesh düğümü bulamazsa veya senkronizasyon bașarısız olursa, lütfen așağıdakileri kontrol edip tekrar deneyin.

AiMesh düğümünüzü AiMesh yönlendiricisine ideal mesafeye getirin. Bunun 3 metre arasında olduğundan emin olun.

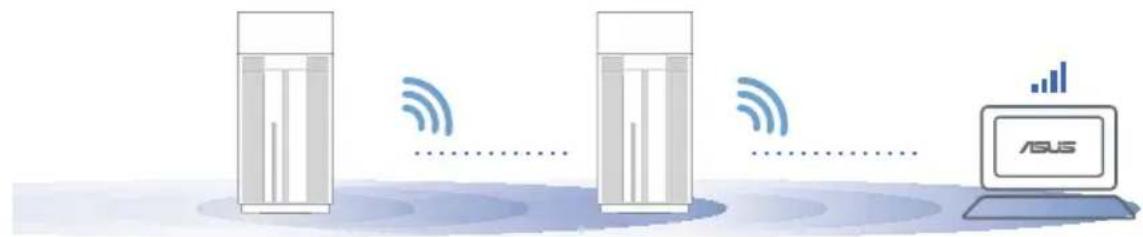

AiMesh düğümünüz açık. Yer Değiştirme AiMesh yönlendiricisini ve düğümünü en iyi konuma yerleștirin. Sabit beyaz: İyi sinyal Sabit sarı: Zayıf sinyal Sabit kırmızı: Sinyal yok

NOTLAR: Girişimi en aza indirmek için, yönlendiricileri kablosuz telefon, Bluetooth cihazı ve mikrodalga fırın gibi cihazlardan uzak tutun. Yönlendiricileri açık veya geniş bir yere yerleştirmenizi öneririz. ZenWiFi Pro XT12 LED göstergeleri U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 244U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 244 10/26/2021 4:50:52 PM10/26/2021 4:50:52 PM245 Türkçe SSS

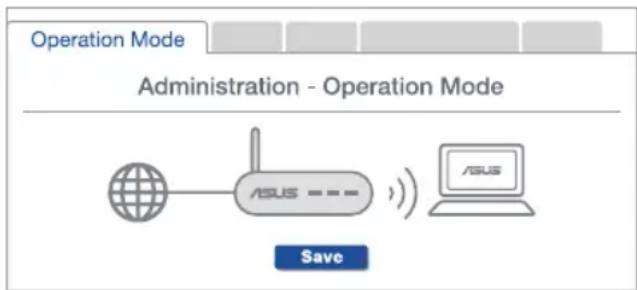

S1: AiMesh yönlendirici Erişim Noktası modunu destekler mi? C: Evet. AiMesh yönlendiricisini yönlendirici modu veya erişim noktası modu olarak ayarlayabilirsiniz. Lütfen web arayüzüne (GUI) (http://router.asus.com adresinde), ardından Administration (Yönetim) > Operation Mode (İşletim Modu) sayfasına gidin. S2: AiMesh yönlendiricileri (Ethernet ana taşıyıcı) arasındaki kablolu bağlantıyı ayarlayabilir miyim? C: Evet. AiMesh sistemi, verimi ve kararlılığı en iyi duruma getirmek için AiMesh yönlendiricisi ve düğüm arasındaki hem kablosuz hem de kablolu bağlantıyı destekler. AiMesh, kullanılabilir her frekans bandı için kablosuz sinyal gücünü analiz eder ve sonra yönlendiriciler arası bağlantı omurgası olarak hizmet vermek için bir kablosuz veya kablolu bağlantının en iyisi olduğunu otomatik belirler.

Önce WiFi yoluyla AiMesh yönlendiricisi ve düğüm arasındaki kurulum adımlarını izleyin.

En iyi kapsama için düğümü ideal konumlara yerleştirin. AiMesh yönlendiricisinin LAN bağlantı noktasından AiMesh düğümünün WAN bağlantı noktasına bir Ethernet kablosu kullanın.

U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 258U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 258 10/26/2021 4:50:55 PM10/26/2021 4:50:55 PM259 AEEE Yönetmeliğine Uygundur. IEEE Yönetmeliğine Uygundur. - Bu Cihaz Türkiye analog şebekelerde çalışabilecek şekilde tasarlanmıştır. - Cihazın ayrıntılı kurulum rehberi kutu içeriğinden çıkan CD içerisindedir. Cihazın kullanıcı arayüzü Türkçe’dir. - Cihazın kullanılması planlanan ülkelerde herhangi bir kısıtlaması yoktur. Ülkeler simgeler halinde kutu üzerinde belirtilmiştir. Manufacturer ASUSTeK Computer Inc. Tel: [phone] Address: 1F, No. 15, Lide Rd., Beitou Dist., Taipei City 112, Taiwan Authorised representative in Europe ASUS Computer GmbH Address: HARKORT STR. 21-23, 40880 RATINGEN, GERMANY Authorised distributors in Turkey BOGAZICI BILGISAYAR TICARET VE SANAYI A.S. Tel./FAX No.: [phone] / [phone] Address: ESENTEPE MAH. BUYUKDERE CAD. ERCAN HAN B

• Bu ürünü ortam sıcaklığı 0˚C (32˚F) ve 35˚C (95˚F) arasındaki sıcaklıklarda kullanın.

• Ürününüzün altındaki derecelendirme etiketine başvurun ve güç adaptörünüzün bununla uyumlu olduğundan emin olun.

• Düzgün veya sabit olmayan çalışma yüzeylerine YERLEŞTİRMEYİN. Kasa hasar görmüşse servise başvurun.

• Ürünün üzerine nesneler koymayın veya düşürmeyin ve içine yabancı nesneler itmeyin.

• Sıvılara, yağmura ya da neme maruz BIRAKMAYIN veya bunların yanında KULLANMAYIN. Şimşekli fırtınalarda modemi KULLANMAYIN.

• Sistemin aşırı ısınmasını önlemek için üründeki havalandırma deliklerinin üzerini kapatmayın.

• Sistemin aşırı ısınmasını önlemek için masaüstü PC’nin üzerindeki hava deliklerini KAPATMAYIN.

• Güç kaynağı bozulmuşsa, tek başınıza onarmaya çalışmayın. Yetkili servis teknisyeniyle veya satıcınızla bağlantı kurun.

• Elektrik çarpması riskini önlemek için, sistemin yerini değiştirmeden önce güç kablosunun elektrik prizi ile olan bağlantısını kesin. CE Beyanı Basitleştirilmiş AB Uygunluk Bildirimi ASUSTek Computer Inc., bu aygıtın temel gereksinimlerle ve 2014/53/EU Yönergesinin diğer ilgili koşullarıyla uyumlu olduğunu bildirir. AB uygunluk bildiriminin tam metni https://www.asus.com/Networking-IoT-Servers/ Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-Pro-XT12/HelpDesk_Manual/ adresinde bulunabilir. 2009/125/EC Çevreye Duyarlı Tasarım yönergesi için Uygunluk Bildirimi (EC) No 1275/2008 ve (EU) No 801/2013 uyarınca çevreye duyarlı tasarım gereksinimlerine yönelik test işlemi gerçekleştirilmiştir. Aygıt Ağa Bağlı Bekleme Modundayken, G/Ç ve ağ arabirimi uyku modundadır ve uygun biçimde çalışmayabilir. Aygıtı uyku durumundan çıkarmak için WiFi açık/kapalı, LED açık/kapalı, sıfırla veya WPS düğmesine basın. Bu donanım, kontrolsüz bir ortam için belirlenen AB radyasyona maruz kalma sınırlarıyla uyumludur. Bu donanım, sinyal vericisi ve vücudunuz arasında en az 20 cm mesafe olacak şekilde yerleştirilmeli ve çalıştırılmalıdır. Tüm işletim modları: 2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40) 5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80), 802.11ac(VHT160), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80), 802.11ax(HE160) AB içinde frekans, kanal ve iletilen en fazla güç aşağıda listelenmektedir: 2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW) 5150-5250MHz (36-48): 22.9dBm(195mW) 5250-5350MHz (52-64): 22.9dBm(195mW) 5470-5725MHz (100-140): 29.9dBm(977mW) Adaptör, donanımın yakınına kurulmalı ve kolayca erişilebilir olmalıdır. 5150-5350 MHz arasındaki WiFi çalışması, tabloda listelenen ülkeler için iç mekân kullanımıyla kısıtlanacaktır. AT BE BG CZ DK EE FR DE IS IE IT EL ES CY LV LI LT LU HU MT NL NO PL PT RO SI SK TR FI SE CH HR UK(NI) UA U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 288U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 288 10/26/2021 4:50:58 PM10/26/2021 4:50:58 PM289 U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 289U19133_ZenWiFi_Pro_XT12_1PK_Booklet_QSG.indb 289 10/26/2021 4:50:58 PM10/26/2021 4:50:58 PM
