ZenWiFi Pro XT12 - Router bezprzewodowy ASUS - Bezpłatna instrukcja obsługi

Marka	ASUS
Model	ZenWiFi Pro XT12
Typ produktu	Trójpasmowy system Wi-Fi Mesh
Standardy Wi-Fi	IEEE 802.11a/b/g/n/ac/ax
Pasma częstotliwości	2,4 GHz i 5 GHz
Porty sieciowe	1 × WAN 2,5G/1G, 2 × LAN 1G, 1 × LAN 2,5G/1G
Przyciski	WPS, Reset, Wyłącznik zasilania
Wskaźniki LED	Biały stały (dobry sygnał), Żółty stały (słaby sygnał), Czerwony stały (brak sygnału)
Zasilanie	Zasilacz sieciowy DC: wyjście 19 V / 2,37 A lub 19,5 V / 2,31 A
Temperatura pracy	0°C do 40°C
Temperatura przechowywania	0°C do 70°C
Wilgotność pracy	50% do 90%
Wilgotność przechowywania	20% do 90%
Główne funkcje	System AiMesh, tryb routera/punktu dostępowego, backhaul Ethernet
Konfiguracja	Interfejs internetowy (http://router.asus.com) lub aplikacja ASUS Router
Bezpieczeństwo	Minimalna odległość 20 cm między urządzeniem a ciałem; unikać narażenia na deszcz i wilgoć
Konserwacja i czyszczenie	Czyścić suchą, miękką szmatką; nie używać płynów ani aerozoli; nie blokować otworów wentylacyjnych
Informacje ogólne	Instrukcja do pobrania w formacie PDF na stronie ASUS

Często zadawane pytania - ZenWiFi Pro XT12 ASUS

Jak skonfigurować router ZenWiFi Pro XT12?

Podłącz zasilacz i włącz router. Podłącz port WAN do modemu za pomocą kabla sieciowego. Otwórz przeglądarkę i wejdź na http://router.asus.com lub użyj aplikacji ASUS Router, aby przejść przez kreatora konfiguracji.

Jak dodać węzeł AiMesh?

Umieść węzeł AiMesh w odległości mniejszej niż 3 metry od routera AiMesh. W interfejsie internetowym przejdź do mapy sieci, kliknij ikonę AiMesh, a następnie Szukaj. Gdy węzeł się pojawi, kliknij go, aby dodać. Możesz również użyć aplikacji ASUS Router.

Czy router obsługuje tryb punktu dostępowego?

Tak. Przejdź do interfejsu zarządzania (http://router.asus.com), a następnie do Administracja > Tryb pracy, aby wybrać między trybem routera a trybem punktu dostępowego.

Czy mogę użyć połączenia przewodowego między routerami AiMesh (backhaul Ethernet)?

Tak. Po połączeniu routerów bezprzewodowo, połącz port LAN routera AiMesh z portem WAN węzła AiMesh kablem Ethernet. System automatycznie wybierze najlepszą ścieżkę (przewodową lub bezprzewodową).

Co oznaczają wskaźniki LED w ZenWiFi Pro XT12?

LED stały biały: dobry sygnał; LED stały żółty: słaby sygnał; LED stały czerwony: brak sygnału.

Jak zresetować router?

Przytrzymaj przycisk Reset z tyłu routera przez około 5 sekund, aż wskaźnik zacznie migać. Ustawienia fabryczne zostaną przywrócone.

Jakie są wymagania wstępne do konfiguracji AiMesh?

Potrzebujesz co najmniej dwóch routerów ASUS kompatybilnych z AiMesh. Podczas konfiguracji umieść router i węzeł w odległości mniejszej niż 3 metry od siebie. Upewnij się, że węzeł jest włączony i gotowy.

Czy mogę skonfigurować router za pomocą aplikacji mobilnej?

Tak. Pobierz bezpłatnie aplikację ASUS Router z App Store lub Google Play. Uruchom aplikację i postępuj zgodnie z instrukcjami, aby skonfigurować router i zarządzać siecią.

Jaka jest zalecana odległość bezpieczeństwa dla ekspozycji na fale radiowe?

Aby zachować zgodność z limitami ekspozycji, urządzenie musi być zainstalowane i używane z minimalną odległością 20 cm między źródłem promieniowania a ciałem.

Jak zaktualizować oprogramowanie układowe routera?

Zaloguj się do interfejsu internetowego (http://router.asus.com), przejdź do Administracja > Aktualizacja oprogramowania układowego i kliknij Sprawdź. Jeśli aktualizacja jest dostępna, postępuj zgodnie z instrukcjami, aby ją zainstalować.

INSTRUKCJA OBSŁUGI ZenWiFi Pro XT12 ASUS

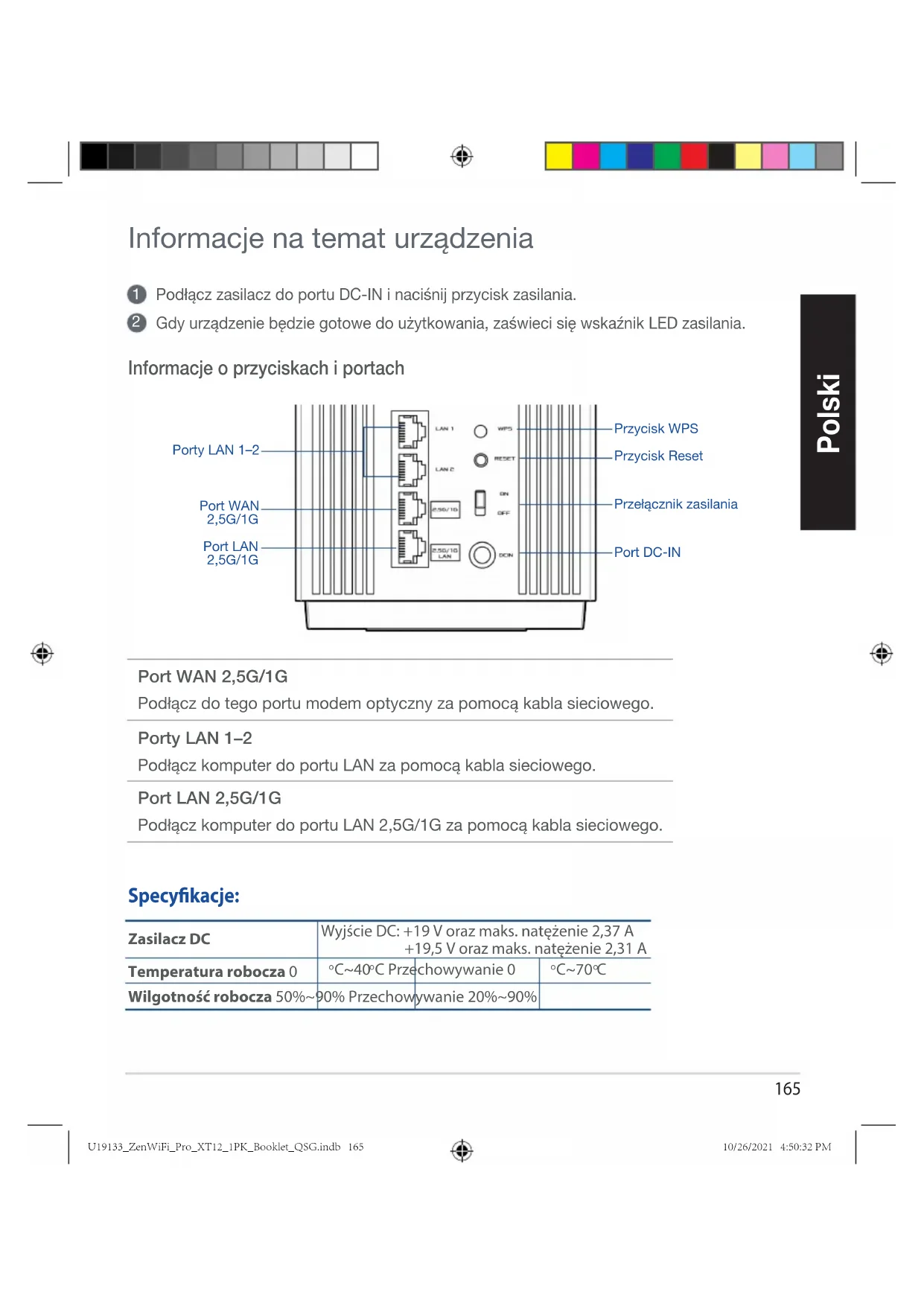

Informacje na temat urządzenia

1 Podłącz zasilacz do portu DC-IN i naciśnij przycisk zasilania.
2 Gdy urządzenie będzie gotowe do użytkowania, zaświeci się wskaźnik LED zasilania.

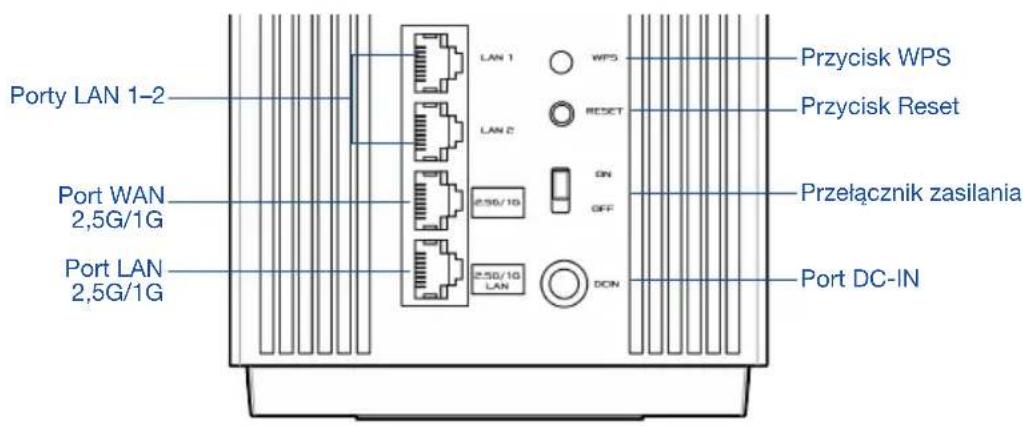

Informacje o przyciskach i portach

Porty LAN 1-2 Port WAN 2,5G/1G Port LAN 2,5G/1G LAN 1 LAN 2 2.5G/1G LAN WPS RESET ON OFF DCN Przycisk WPS Przycisk Reset Przełącznik zasilania Port DC-IN

Port WAN 2,5G/1G

Podłącz do tego portu modem optyczny za pomocą kabla sieciowego.

Porty LAN 1-2

Podłącz komputer do portu LAN za pomocą kabla sieciowego.

Port LAN 2,5G/1G

Podłącz komputer do portu LAN 2,5G/1G za pomocą kabla sieciowego.

Specyfikacje:

Zasilacz DC	Wyjście DC: +19 V oraz maks. natężenie 2,37 A+19,5 V oraz maks. natężenie 2,31 A
Temperatura robocza 0	°C~40°C Przechowywanie 0		°C~70°C
Wilgotność robocza 50%~	90% Przechowywanie 20%~90%

Przed Konfiguracja

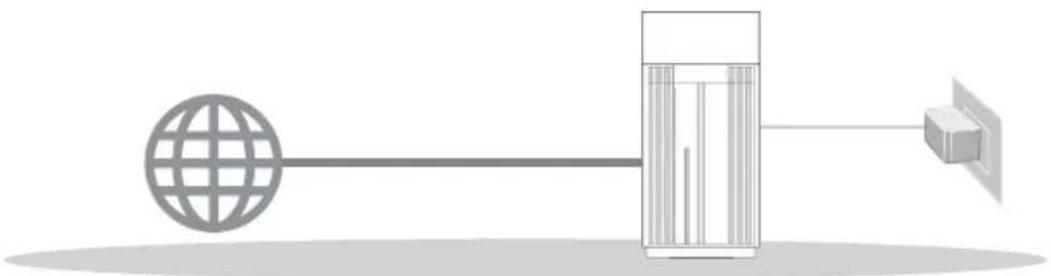

01 Przygotowanie do konfiguracji samodzielnego routera

1 Przejdź do części INSTRUKCJE KONFIGURACJI JEDNEGO ROUTERA.

Konfiguracja Jednego Routera

02 Przygotowanie do konfiguracji systemu AiMesh WiFi

1 Przygotuj co najmniej dwa routery ASUS obsługujące system AiMesh.
2 Przypisz jeden jako router AiMesh, a drugi jako węzeł AiMesh.
** W przypadku posiadania kilku routerów AiMesh zalecane jest, aby funkcję routera AiMesh pełnił router o najwyższych specyfikacjach, a pozostałe mogą być używane jako węzły AiMesh.
3 Przejdź do części INSTRUKCJE KONFIGURACJI SYSTEMU AiMesh.

Router AiMeshNode AiMesh
Instrukcje Konfiguracji Systemu Aimesh

Instrukcje Konfiguracji Jednego Routera

01 Przygotowanie modemu

1 Odłącz zasilanie od modemu kablowego /dsl. Jeśli zawiera on baterię podtrzymującą, wyjmij ją. 1

Jeśli modem kablowy/DSL służy do obsługi Internetu, konieczne będzie odpowiednie skonfigurowanie routera przy użyciu nazwy użytkownika/hasła uzyskanych od usługodawcy internetowego (ISP).

2 Podłącz modem do routera przy użyciu dostarczonego kabla sieciowego.
3 Włącz modem. Podłącz modem do gniazda elektrycznego i włącz zasilanie.

4 Sprawdź wskaźniki LED na modemie kablowym/DSL w celu upewnienia się, że połączenie jest aktywne.

02 Podłączanie urządzenia

1 Włącz router.

Podłącz i naciśnij przełącznik zasilania z tyłu routera.

② Sprawdź, czy wskaźnik LED zaczął świecić stale na niebiesko, co oznacza, że połączenie sprzętowe jest gotowe do konfiguracji.

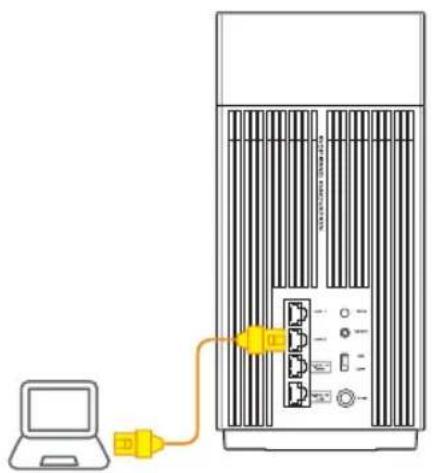

3 [Sieć Web] Podłącz komputer PC do routera przy użyciu dodatkowego kabla sieciowego.

[Aplikacja] Konfigurację można też dokończyć za pomocą aplikacji ASUS Router na telefonie lub tablecie.

ON OFF

03 Logowanie i łączenie

1 [Sieć Web] Otwórz przeglądarkę internetową.

Nastąpi przekierowanie do kreatora konfiguracji ASUS. Jeśli nie, przejdź pod adres http://router.asus.com.

Find ASUS Device http://router.asus.com

[Aplikacja] Uruchom aplikację ASUS Router i wykonaj instrukcje w celu dokończenia konfiguracji.

Instrukcje Konfiguracji Systemu Aimesh

01 Przygotowanie

Na czas konfiguracji umieść router i węzeł AiMesh w odległości 3 m od siebie.

02 Węzeł AiMesh

Oba routery muszą być włączone i gotowe do konfiguracji AiMesh.

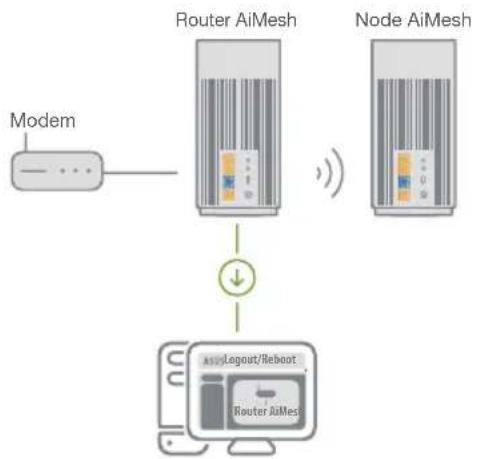

[Sieć Web] 1 Zapoznaj się z częścią INSTRUKCJE KONFIGURACJI JEDNEGO ROUTERA, aby połączyć router AiMesh z komputerem PC i modemem, a następnie zaloguj się do interfejsu Web GUI.

2 Przejdź na stronę Network Map (Mapa sieci), kliknij ikonę AiMesh, a następnie wyszukaj rozszerzający węzeł AiMesh.

3 Kliknij przycisk Search (Szukaj), spowoduje to automatyczne wyszukanie pobliskiego węzła AiMesh. Gdy węzeł AiMesh pojawi się na tej stronie, kliknij go w celu dodania do systemu AiMesh.

** Jeśli nie uda się znaleźć żadnego węzła AiMesh, należy przejść do części ROZWIAZYWANIE PROBLEMÓW.

AiMesh Find AiMesh RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router?

AiMesh Find AiMesh 2% RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router?

4 Po ukończeniu synchronizacji wyświetlony zostanie komunikat.

5 Gratulacje! Po pomyślnym dodaniu węzła AiMesh do sieci AiMesh wyświetlone zostaną poniższe strony.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50...

Polisk!

[Aplikacja] Zaloguj się do istniejącego routera za pomocą aplikacji ASUS Router i wybierz pozycję „Add AiMesh Node” (Dodaj węzeł AiMesh), aby dokończyć konfigurację.

Aplikacja ASUS Router

Pobierz bezpłatną aplikację ASUS Router do konfiguracji routerów i zarządzania nimi.

Rozwiązywanie problemów

Jeśli router AiMesh nie znajdzie w pobliżu żadnego węzła AiMesh lub jeśli synchronizacja zakończy się niepowodzeniem, należy sprawdzić poniższe informacje i spróbować ponownie.

a Najlepiej byłoby umieścić węzeł AiMesh bliżej routera AiMesh. Urządzenia powinny znajdować się w odległości 3 m od siebie.
b Sprawdź, czy węzeł AiMesh jest włączony.

Zmiana lokalizacji

NAJWYŻSZA WYDAJNOŚĆ

Umieść router i węzeł AiMesh w najlepszej lokalizacji.

UWAGI: W celu zminimalizowania zakłóceń routery powinny znajdować się z dala od urządzeń, takich jak telefony bezprzewodowe, urządzenia Bluetooth i kuchenki mikrofalowe.

Zalecane jest umieszczenie routerów w otwartym lub przestronnym miejscu.

Stan wskaźnika LED routera ZenWiFi Pro XT12

Świeci na biało: dobry sygnał

Świeci na żółto: słaby sygnał

Świeci na czerwono: brak sygnału

FAQ CZESTO ZADAWANE PYTANIA

P1: Czy router AiMesh obsługuje tryb punktu dostępu?

O: Tak. Dla routera AiMesh można ustawić tryb routera lub tryb punktu dostępu. Przejdź do interfejsu Web GUI (http://router.asus.com), a następnie na stronę Administration (Administracja) > Operation Mode (Tryb działania).
    note right of B "Administration - Operation Mode"
    note right of D "Save"

P2: Czy między routerami AiMesh można ustanowić połączenie przewodowe (sieć Ethernet typu backhaul)?

O: Tak. System AiMesh obsługuje zarówno bezprzewodowe, jak i przewodowe połączenie między routerem i węzłem AiMesh w celu zmaksymalizowania przepustowości oraz stabilności. AiMesh analizuje siłę sygnału bezprzewodowego każdego dostępnego pasma częstotliwości, a następnie określa automatycznie, czy jako podstawowe połączenie między routerami najlepiej sprawdzi się połączenie bezprzewodowe czy przewodowe.

1 Wykonaj najpierw instrukcje konfiguracji w celu ustanowienia połączenia sieci WiFi między routerem i węzłem AiMesh.
2 Umieść węzeł w odpowiedniej lokalizacji, aby zapewnić doskonały zasięg. Poprowadź kabel Ethernet od portu LAN routera AiMesh do portu WAN węzła

AiMesh.

LAN-WAN Modem

3 System AiMesh wybierze automatycznie najlepsze połączenie transmisji danych — przewodowe lub bezprzewodowe.

Устройство

PYCKINI

Oświadczenie dotyczące oznaczenia CE

Uproszczona deklaracja zgodności UE

Firma ASUSTek Computer Inc. niniejszym oświadcza, że urządzenie to jest zgodne z zasadniczymi wymogami i innymi właściwymi postanowieniami dyrektywy 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod adresem https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-Pro-XT12/HelpDesk_Manual/.

Deklaracja zgodności dotycząca dyrektywy w sprawie ekoprojektu 2009/125/WE

Przeprowadzono testy pod kątem wymogów dotyczących ekoprojektu zgodnie z rozporządzeniem (WE) Nr 1275/2008 i (UE) Nr 801/2013. Gdy urządzenie jest w sieciowym trybie czuwania, jego porty We/Wy oraz interfejs sieciowy również znajdują się w trybie uśpienia i mogą nie działać prawidłowo. W celu wznowienia pracy urządzenia należy nacisnąć przycisk włączania/wyłączania sieci WiFi, przycisk włączania/wyłączania wskaźnika LED, przycisk resetowania lub WPS.

To urządzenie jest zgodne z limitami UE dotyczącymi ekspozycji na promieniowanie ustanowionymi dla niekontrolowanego środowiska. Urządzenie to powinno być zainstalowane i używane przy zachowaniu minimalnej odległości 20 cm między radiatorem, a ciałem.

Wszystkie tryby działania:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ac (VHT160), 802.11ax (HE20), 802.11ax (HE40), 802.11ax (HE80), 802.11ax (HE160)

Poniżej wskazano częstotliwość, kanał i maksymalną moc nadawania w UE:

2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW)

5150-5250MHz (36-48): 22.9dBm(195mW)

5250-5350MHz (52-64): 22.9dBm(195mW)

5470-5725MHz (100-140): 29.9dBm(977mW)

Ten adapter należy zainstalować w pobliżu urządzenia i powinien on być łatwo dostępny.

W krajach wymienionych w tabeli działanie sieci Wi-Fi w paśmie 5150–5350 MHz powinno być ograniczone wyłącznie do pomieszczeń:

	AT BE BG CZ DK EE FR
	DE IS IE IT EL ES CY
	LV	LI	LT	LU	HU	MT	NL
	NO PL PT RO SI $K TR
	FI SE CH HR			UK(NI) UA

Informacje dotyczące bezpieczeństwa

• Ten produkt należy używać w miejscach o temperaturze otoczenia w zakresie 0°C (32°F) do 40°C (104°F).
• Należy sprawdzić tabliczkę znamionową na spodzie produktu i upewnić się, że zasilacz jest zgodny z podanymi wartościami.
• NIE NALEŻY umieszczać urządzenia na nierównych lub niestabilnych powierzchniach roboczych. Po uszkodzeniu obudowy należy przekazać komputer do serwisu.
• NIE NALEŻY umieszczać, upuszczać lub wpychać żadnych obcych obiektów na produkt.
• NEI NALEŻY wystawiać na działanie lub używać komputera w pobliżu płynów, na deszczu lub wilgoci. NIE NALEŻY używać modemu podczas burz z wyładowaniami elektrycznymi.
• Aby zapobiec przegrzaniu systemu NIE NALEŻY zakrywać szczelin produktu.
• NIE NALEŻY przykrywać szczelin wentylacyjnych komputera desktop PC, aby zapobiec przegrzaniu systemu.
• Jeśli uszkodzony został zasilacz nie należy próbować naprawiać go samemu. Należy skontaktować się z wykwalifikowanym technikiem serwisu lub ze sprzedawcą.
• Aby zapobiec porażeniu prądem elektrycznym, przed przeniesieniem systemu należy odłączyć kabel zasilający od gniazdka elektrycznego.
