ZenWiFi Pro XT12 - Безжичен рутер ASUS - Безплатно ръководство за потребителя

Марка	ASUS
Модел	ZenWiFi Pro XT12
Тип продукт	Трилентов WiFi мрежова (Mesh) система
WiFi стандарти	IEEE 802.11a/b/g/n/ac/ax
Честотни ленти	2,4 GHz и 5 GHz
Мрежови портове	1 × WAN 2,5G/1G, 2 × LAN 1G, 1 × LAN 2,5G/1G
Бутони	WPS, Нулиране, Превключвател за захранване
LED индикатори	Постоянно бяло (добър сигнал), Постоянно жълто (слаб сигнал), Постоянно червено (без сигнал)
Захранване	DC захранващ адаптер: изход 19 V / 2,37 A или 19,5 V / 2,31 A
Работна температура	0 °C до 40 °C
Температура на съхранение	0 °C до 70 °C
Работна влажност	50 % до 90 %
Влажност на съхранение	20 % до 90 %
Основни функции	AiMesh система, режим рутер/точка за достъп, Ethernet backhaul
Конфигурация	Уеб интерфейс (http://router.asus.com) или приложение ASUS Router
Безопасност	Минимално разстояние от 20 см между устройството и тялото; избягвайте излагане на дъжд и влага
Поддръжка и почистване	Почиствайте със суха и мека кърпа; не използвайте течни или аерозолни продукти; не блокирайте вентилационните отвори
Обща информация	Ръководство, изтегляемо в PDF формат от уебсайта на ASUS

Често задавани въпроси - ZenWiFi Pro XT12 ASUS

Как да конфигурирате рутера ZenWiFi Pro XT12 ?

Свържете захранващия адаптер и включете рутера. Свържете WAN порта към модема с мрежов кабел. Отворете браузър и отидете на http://router.asus.com или използвайте приложението ASUS Router, за да следвате съветника за конфигурация.

Как да добавите AiMesh възел?

Поставете AiMesh възела на разстояние по-малко от 3 метра от AiMesh рутера. В уеб интерфейса отидете на мрежовата карта, щракнете върху иконата на AiMesh, след това върху Търсене. Когато възелът се появи, щракнете върху него, за да го добавите. Можете също да използвате приложението ASUS Router.

Рутерът поддържа ли режим точка за достъп?

Да. Отидете в интерфейса за управление (http://router.asus.com), след това в Администриране > Режим на работа, за да изберете между режим рутер и режим точка за достъп.

Мога ли да използвам кабелна връзка между AiMesh рутерите (Ethernet backhaul)?

Да. След като свържете рутерите безжично, свържете LAN порт на AiMesh рутера към WAN порта на AiMesh възела с Ethernet кабел. Системата автоматично ще избере най-добрия път (кабелен или безжичен).

Какво означават LED индикаторите на ZenWiFi Pro XT12?

LED постоянно бяло: добър сигнал; LED постоянно жълто: слаб сигнал; LED постоянно червено: без сигнал.

Как да нулирате рутера?

Натиснете и задръжте бутона Нулиране (Reset), намиращ се на гърба на рутера, за около 5 секунди, докато индикаторът започне да мига. Фабричните настройки ще бъдат възстановени.

Какви са предварителните изисквания за конфигуриране на AiMesh?

Имате нужда от поне два ASUS рутера, съвместими с AiMesh. По време на конфигурацията поставете рутера и възела на разстояние по-малко от 3 метра един от друг. Уверете се, че възелът е включен и в режим на готовност.

Мога ли да конфигурирам рутера чрез мобилното приложение?

Да. Изтеглете безплатно приложението ASUS Router от App Store или Google Play. Стартирайте приложението и следвайте инструкциите, за да конфигурирате рутера си и да управлявате мрежата си.

Какво е препоръчителното безопасно разстояние за излагане на радиочестоти?

За да спазите границите на излагане, устройството трябва да бъде инсталирано и използвано с минимално разстояние от 20 см между източника на излъчване и тялото ви.

Как да актуализирате фърмуера на рутера?

Влезте в уеб интерфейса (http://router.asus.com), отидете в Администриране > Актуализация на фърмуера и щракнете върху Проверка. Ако има налична актуализация, следвайте инструкциите, за да я инсталирате.

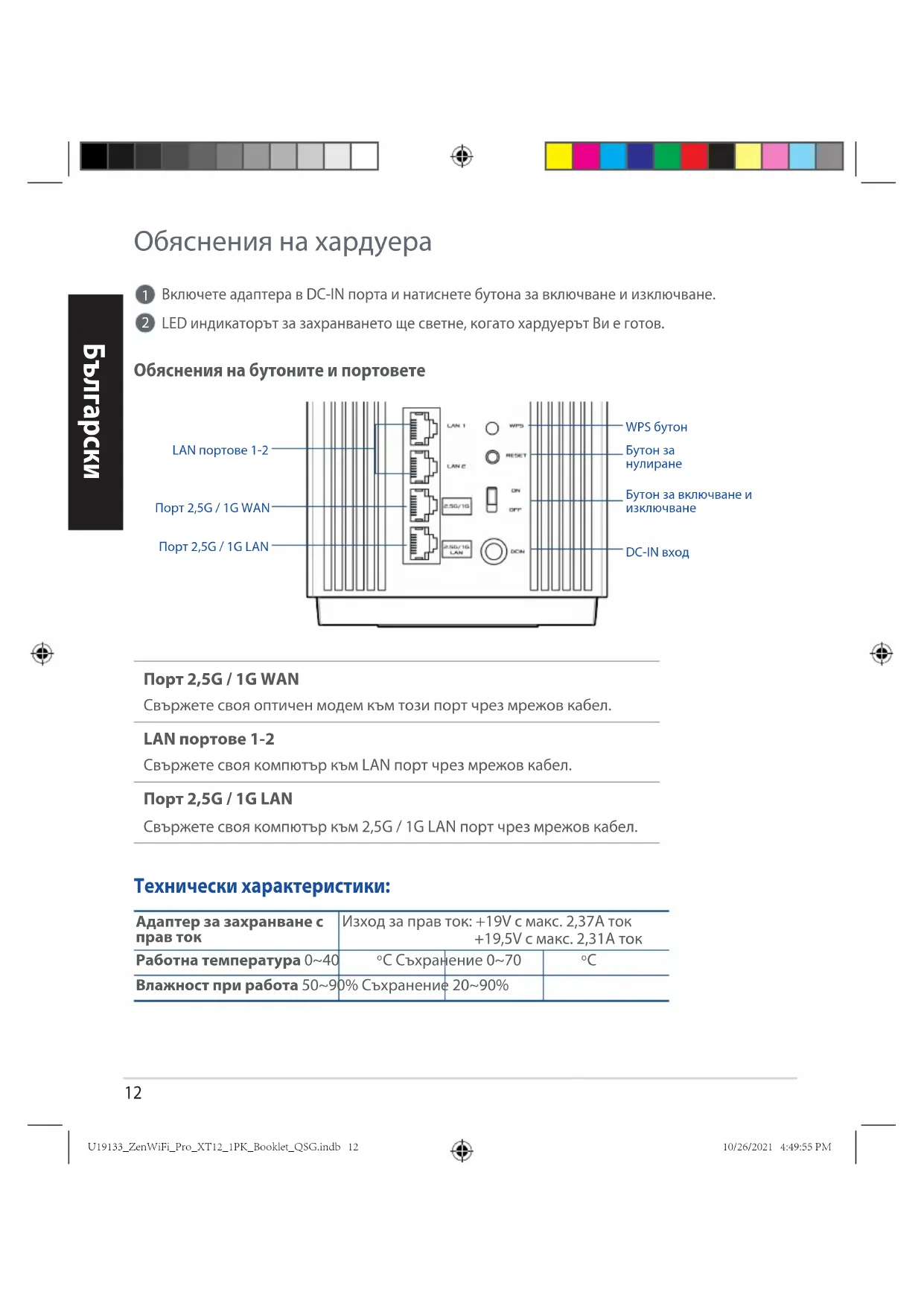

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ZenWiFi Pro XT12 ASUS

Обяснения на хардуера

1 Включете адаптера в DC-IN порта и натиснете бутона за включване и изключване.
2 LED индикаторът за захранването ще светне, когато хардуерът Ви е готов.

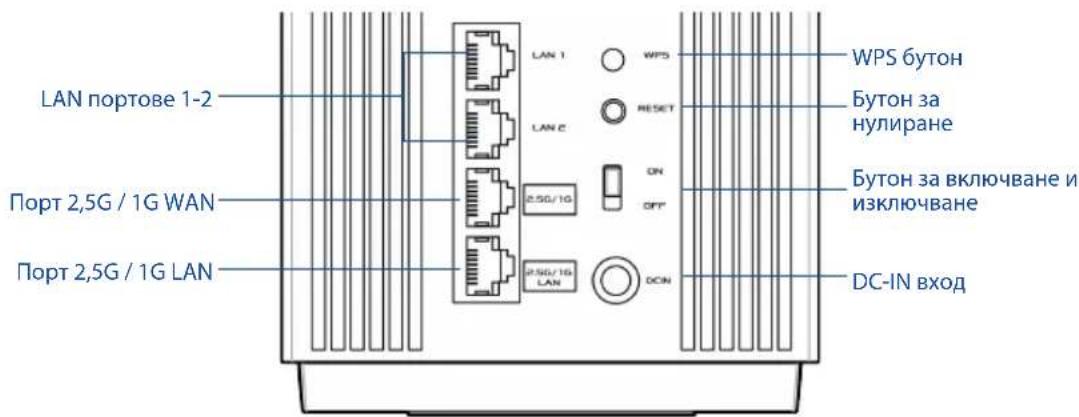

Обяснения на бутоните и портовете

LAN портове 1-2 Порт 2,5G / 1G WAN Порт 2,5G / 1G LAN LAN 1 LAN C 2.5G/1G LAN WPS RESET ON OFF* DCIN WPS бутон Бутон за нулиране Бутон за включване и изключване DC-IN вход

Порт 2,5G / 1G WAN

Свържете своя оптичен модем към този порт чрез мрежов кабел.

LAN портове 1-2

Свържете своя компютър към LAN порт чрез мрежов кабел.

Порт 2,5G / 1G LAN

Свържете своя компютър към 2,5G / 1G LAN порт чрез мрежов кабел.

Технически характеристики:

Адаптер за захранване с прав ток	Изход за прав ток: +19V с макс. 2,37A ток+19,5V с макс. 2,31A ток
Работна температура 0~40	°C Съхранение 0~70		°C
Влажност при работа 50~90% Съхранение	20~90%

ПРЕДИ ИНСТАЛИРАНЕ

01 Подготовка за инсталиране на самостоятелен рутер

1 Отидете на СТЪПКИ ЗА ИНСТАЛИРАНЕ НА ЕДИН РУТЕР.

02 Подготовка за инсталиране на AiMesh WiFi система

1 Подгответе два или повече маршрутизатора ASUS, които поддържат AiMesh.
2 Задайте единия като AiMesh рутер, а другия като AiMesh възел.

** Ако имате няколко AiMesh рутера, препоръчваме Ви да използвате рутера с най-високи характеристики като AiMesh рутер, а останалите като AiMesh възли.

3 Отидете на СТЪПКИ ЗА ИНСТАЛИРАНЕ НА AiMesh.

AiMesh възел AiMesh рутер
СТЪПКИ ЗА ИСНТАЛИРАНЕ НА AiMesh

СТЪПКИ ЗА ИНСТАЛИРАНЕ НА ЕДИН РУТЕР

barrapcki

Изключете захранващия кабел/DSL модема. Ако има резервно захранване на батерии, отстранете батериите.

1 Ако използвате DSL модем за Интернет, трябва да имате потребителско име/парола, предоставени от Вашия интернет доставчик (ISP), за правилно конфигуриране на рутера.

2 Свържете Вашия модем към рутера като използвате предоставения мрежов кабел.
3 Включете модема. Включете модема в контакта и включете захранването.

Заден панел на модема

4 Проверете Вашия кабел/LED индикаторите на DSL модема за да сте сигурни, че връзката е активна.

02 Свържете устройството си

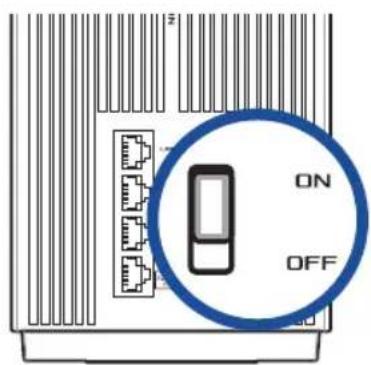

1 Включете рутера.
Включете в захранването и натиснете ключа Power On/Off (Включване/Изключване) на гърба на Вашия маршрутизатор.
2 Проверете дали LED индикаторът започва да свети непрекъснато синьо, за да покаже, че хардуерната връзка е готова за инсталиране.

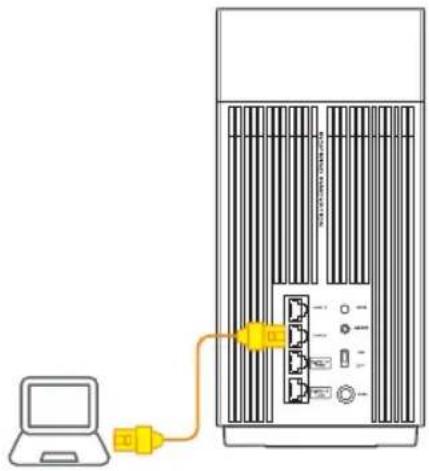

3 [Web] Свържете компютъра си към рутера като използвате допълнителен мрежов кабел.

[App] Или може да използвате телефон или рад устройство, за да завършите инсталирането чрез приложението ASUS Router App.

ON OFF

1 [Web] От свързания към рутера компютър, отворете уеб браузър.

Ще бъдете пренасочени към ASUS Setup Wizard (Съветник за инсталиране на ASUS). Ако това не стане, въведете в URL полето http://router.asus.com.

Find ASUS Device http://router.asus.com

[App] Стартирайте приложението ASUS Router App и следвайте инструкциите, за да завършите инсталирането.

СТЪПКИ ЗА ИСНТАЛИРАНЕ НА AiMesh

01 Подготовка

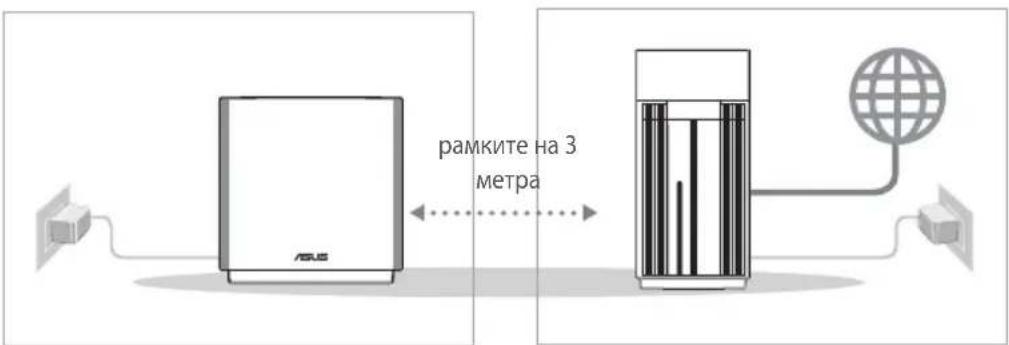

Поставете Вашия AiMesh рутер и AiMesh на разстояние от 3 метра един от друг по време на процеса на инсталация.

02 AiMesh възел

Дръжте захранването включено и в готовност за AiMesh системни настройки.

pamkite на 3 метра

AiMesh възел AiMesh рутер

03 AiMesh рутер

[Web] ① Вижте СТЪПКИ ЗА ИНСТАЛИРАНЕ НА ЕДИН РУТЕР, за да свържете своя AiMesh рутер към компютър и модем, след което влезте в уеб потребителския интерфейс.

2 Отидете на страницата Network Map (Карта на мрежите), щракнете върху иконата на AiMesh, след което щракнете върху Search (Търсене) за разширяване на Вашия AiMesh възел.


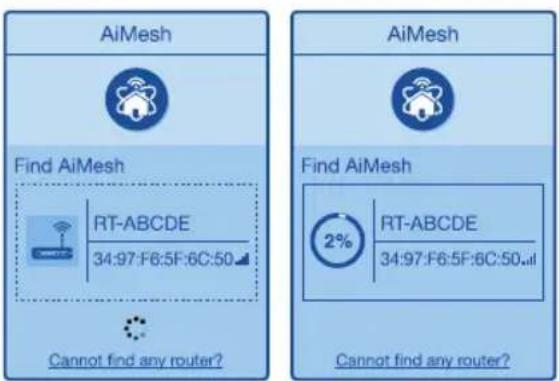

3 ЩракнетевърхуSearch (Търсене), то автоматично ще търси Вашия възел AiMesh, намиращ се в близост. Когато AiMesh възелът се появи на тази страница, щракнете върху него, за да го добавите в AiMesh системата.

** Ако не можете да откриете AiMesh възел, отидете на ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ.

AiMesh Find AiMesh RT-ABCDE 34:97:F6:5F:6C:50 Cannot find any router? AiMesh Find AiMesh 2% RT-ABCDE 34:97:F6:5F:6C:50..il Cannot find any router?

4 Ако синхронизирането на устройствата е успешно, ще се появи следното съобщение

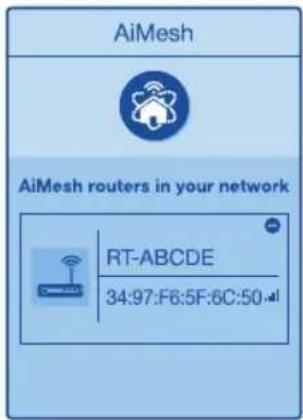

5 Поздравления! Ако видите изображението по-долу, то AiMesh възела е инсталиран и успешно добавен към AiMesh мрежата.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50

[App] Влезте в съществуващ маршрутизатор чрез приложението ASUS Router App и изберете Add AiMesh Node (Добавяне на AiMesh възел) за завършване на инсталирането.

Изтеглете безплатно приложението ASUS Router (ASUS маршрутизатор), за да настроите и управлявате Вашия маршрутизатор (Вашите маршрутизатори).

ASUS Router

Отстраняване на проблеми

Ако Вашият маршрутизатор AiMesh не може да намери никакъв AiMesh възел наблизо или ако синхронизацията е неуспешна, моля, проверете следното и опитайте отново.

a В идеалния случай, преместете своя възел AiMesh по-близо до маршрутизатора AiMesh. Уверете се, че то е в рамките на 3 метра.
6 Вашят AiMesh възел е със захранване.

Де локализация

НАЙ-ДОБРА ПРОИЗВОДИТЕЛНОСТ

Намерете рутина на AiMesh и възела на най - доброто място.

ЗАБЕЛЕЖКИ: За да сведете до минимум смущения, дръжте маршрутизаторите далеч от устройства като безжични телефони, Bentonite устройства и микровълнови фурни.

Препоръчваме Ви да поставите открито и просторно място.

Непрекъснато: бяло Добър сигнал

Плътен жълт: Слаб сигнал

Непрекъснато червено: Няма сигнал

Често задавани въпроси

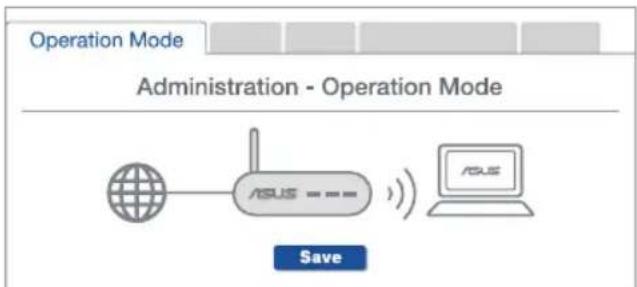

B1: Поддържа ли маршрутизатор AiMesh режим на точка за достъп?

A: Да. Можете да изберете да настроите маршрутизатора AiMesh като режим на маршрутизатора или режим на точка за достъп. Отидете в учеб потребителския интерфейс на (http://router.asus.com), и отидете на страница Administration (Администрация) > Operation Mode (Режим на работа).


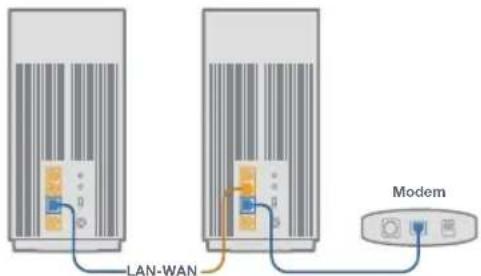

B2: Мога ли да инсталирам кабелна връзка между AiMesh рутерите (Ethernet backhaul)?

A: Да. AiMesh системата поддържа и безжична, и кабелна връзка между AiMesh рутера и възела за максимальна скорост на предаване и стабилност. AiMesh анализира силата на безжичния сигнал за всяка налична честотна лента, след което автоматично определя дали е по-добре безжична или кабелна връзка да се използва като основна връзка между рутерите.

1 Следвайте стъпките за инсталиране, за да установите WiFi връзка между AiMesh рутера и възела.
2 Поставете възела на идеалните места за най-добро покритие. Прокарайте Ethernet кабел от LAN порта на AiMesh рутера до WAN порта на AiMesh възела.

LAN-WAN Modem

3 AiMesh системата автоматично ще избере най-добрия път за пре нос на данни, независимо дали чрез кабел или безжично.

Опростена декларация за съответствие на ЕС

С настоящото ASUSTeK Computer Inc. декларира, че това устройство е в съответствие със съществените изисквания и другите приложими постановления на Директива 2014/53/EC. Пълният текст на декларацията за съответствие на EC е достъпен на адрес https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-Pro-XT12/HelpDesk_Manual/.

Декларация за съответствие за Директива за екодизайна 2009/125/EO

Проведени са тестове за съвместимост с изискванията за екодизайн съгласно (EO) No. 1275/2008 и (EC) No. 801/2013. Когато устройството е в Networked Standby Mode (Режим на готовност на мрежа), I/O и мрежовият интерфейс са в спящ режим и може да не работят както трябва. За да събудите устройството, натиснете WiFi on/off (WiFi вкл./изкл.), LED on/off (LED вкл./изкл.), reset (нулиране) или бутона WPS.

Това устройство е в съответствие с границите за радиочестотно облъчване, установени от ЕС за неконтролирана среда. Това оборудване трябва да се инсталира и използва при разстояние най-малко 20 см 20 см между излъчващото тяло и човешкото тяло.

Всички режими на работа:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80), 802.11ac(VHT160), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80), 802.11ax(HE160)

По-долу са посочени честотата, канал и максимальното предавано захранване в ЕС.

2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW)

5150-5250MHz (36-48): 22.9dBm(195mW)

5250-5350MHz (52-64): 22.9dBm(195mW)

5470-5725MHz (100-140): 29.9dBm(977mW)

Адаптерът трябва да се намира в близост до оборудването и да бъде лесно достъпен.

WiFi, работеща в диапазон 5150-5350MHz, трябва да се ограничи до употреба на закрито за страните, посочени в таблицата по-долу:

	AT BE BG CZ DK EE FR
	DE IS IE IT EL ES CY
	LV	LI	LT	LU	HU	MT	NL
	NO PL PT		RO	SI SK TR
	FI SE CH HR			UK(NI) UA

Бележки за безопасност

• Използвайте този продукт при температура на околната среда от 0°C (32°F) до 40°C (104°F).
  • Вижте етикета на долната страна на Вашия продукт и се уверете, че Вашият адаптер отговаря на изискванията.
• НЕ поставяйте върху неравни или нестабилни работни повърхности. Обърнете се към сервис, ако корпусът се повреди.
• HE поставяйте, не пускайте отгоре и не пъхайте никакви чужди предмети в продукта.
• НЕ излагайте на и не използвайте в близост до течности, дъжд или влага. НЕ използвайте модема по време на гръмотевични бури.
  • НЕ покривайте вентилационните отвори на продукта, за да предотвратите прегряване на системата.
• НЕ използвайте повредени захранващи кабели, аксесоари или други периферни устройства.
• Ако адаптерът е повреден, не се опитвайте да го ремонтирате сами. Свържете се с квалифициран техник или с Вашия доставчик.
• За да избегнете риск от токов удар, изключете захранващия кабел от електрическата мрежа преди да преместите системата.
