ZenWiFi Pro XT12 - Langaton reititin ASUS - Ilmainen käyttöohje ja opas

Merkki	ASUS
Malli	ZenWiFi Pro XT12
Tuotetyyppi	Kolmikaistainen WiFi-verkkosolmujärjestelmä (Mesh)
WiFi-standardit	IEEE 802.11a/b/g/n/ac/ax
Taajuusalueet	2,4 GHz ja 5 GHz
Verkkoportit	1 × WAN 2,5G/1G, 2 × LAN 1G, 1 × LAN 2,5G/1G
Painikkeet	WPS, Palautus, Virtakytkin
LED-merkkivalot	Kiinteä valkoinen (hyvä signaali), Kiinteä keltainen (heikko signaali), Kiinteä punainen (ei signaalia)
Virtalähde	DC-verkkolaite: lähtö 19 V / 2,37 A tai 19,5 V / 2,31 A
Käyttölämpötila	0 °C – 40 °C
Säilytyslämpötila	0 °C – 70 °C
Käyttökosteus	50 % – 90 %
Säilytyskosteus	20 % – 90 %
Tärkeimmät ominaisuudet	AiMesh-järjestelmä, reititin/tukiasematila, Ethernet backhaul
Asetukset	Verkkokäyttöliittymä (http://router.asus.com) tai ASUS Router -sovellus
Turvallisuus	Vähimmäisetäisyys 20 cm laitteen ja kehon välillä; vältä altistumista sateelle ja kosteudelle
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla; älä käytä nestemäisiä tai aerosols-tuotteita; älä tuki tuuletusaukkoja
Yleiset tiedot	PDF-muodossa ladattava ohje ASUS:n verkkosivustolla

Usein kysytyt kysymykset - ZenWiFi Pro XT12 ASUS

Kuinka määrittää ZenWiFi Pro XT12 -reititin?

Kytke verkkolaite ja käynnistä reititin. Yhdistä WAN-portti modeemiin verkkokaapelilla. Avaa selain ja siirry osoitteeseen http://router.asus.com tai käytä ASUS Router -sovellusta noudattaaksesi asennusohjeita.

Kuinka lisään AiMesh-solmun?

Aseta AiMesh-solmu alle 3 metrin päähän AiMesh-reitittimestä. Mene verkkokäyttöliittymässä verkkokarttaan, klikkaa AiMesh-kuvaketta ja sitten Etsi. Kun solmu ilmestyy, klikkaa sitä lisätäksesi sen. Voit myös käyttää ASUS Router -sovellusta.

Tukeeko reititin tukiasematilaa?

Kyllä. Mene hallintaliittymään (http://router.asus.com), sitten Hallinta > Käyttötila valitaksesi reititin- tai tukiasematilan.

Voinko käyttää langallista yhteyttä AiMesh-reitittimien välillä (Ethernet backhaul)?

Kyllä. Kun olet yhdistänyt reitittimet langattomasti, yhdistä AiMesh-reitittimen LAN-portti AiMesh-solmun WAN-porttiin Ethernet-kaapelilla. Järjestelmä valitsee automaattisesti parhaan reitin (langallinen tai langaton).

Mitä ZenWiFi Pro XT12:n LED-merkkivalot tarkoittavat?

LED vakaa valkoinen : hyvä signaali; LED vakaa keltainen : heikko signaali; LED vakaa punainen : ei signaalia.

Kuinka palautan reitittimen tehdasasetukset?

Pidä Palautus (Reset) -painiketta painettuna reitittimen takana noin 5 sekuntia, kunnes merkkivalo vilkkuu. Tehdasasetukset palautetaan.

Mitkä ovat AiMeshin määrittämisen edellytykset?

Tarvitset vähintään kaksi AiMesh-yhteensopivaa ASUS-reititintä. Määrityksen aikana aseta reititin ja solmu alle 3 metrin päähän toisistaan. Varmista, että solmu on päällä ja odotustilassa.

Voinko määrittää reitittimen mobiilisovelluksella?

Kyllä. Lataa ilmainen ASUS Router -sovellus App Storesta tai Google Playsta. Avaa sovellus ja seuraa ohjeita määrittääksesi reitittimesi ja hallitaksesi verkkoasi.

Mikä on suositeltu turvaetäisyys radiotaajuiselle altistukselle?

Altistusrajojen noudattamiseksi laite on asennettava ja käytettävä vähintään 20 cm etäisyydellä säteilylähteestä ja kehostasi.

Kuinka päivittää reitittimen laiteohjelmisto?

Kirjaudu verkkokäyttöliittymään (http://router.asus.com), mene Hallinta > Laiteohjelmiston päivitys ja klikkaa Tarkista. Jos päivitys on saatavilla, seuraa ohjeita asentaaksesi sen.

KÄYTTÖOHJE ZenWiFi Pro XT12 ASUS

Paigutage AiMeshi ruuter ja sölm parimasse kohta.

Kas AiMeshi ruuter toetab pääsupunktirežiimi?

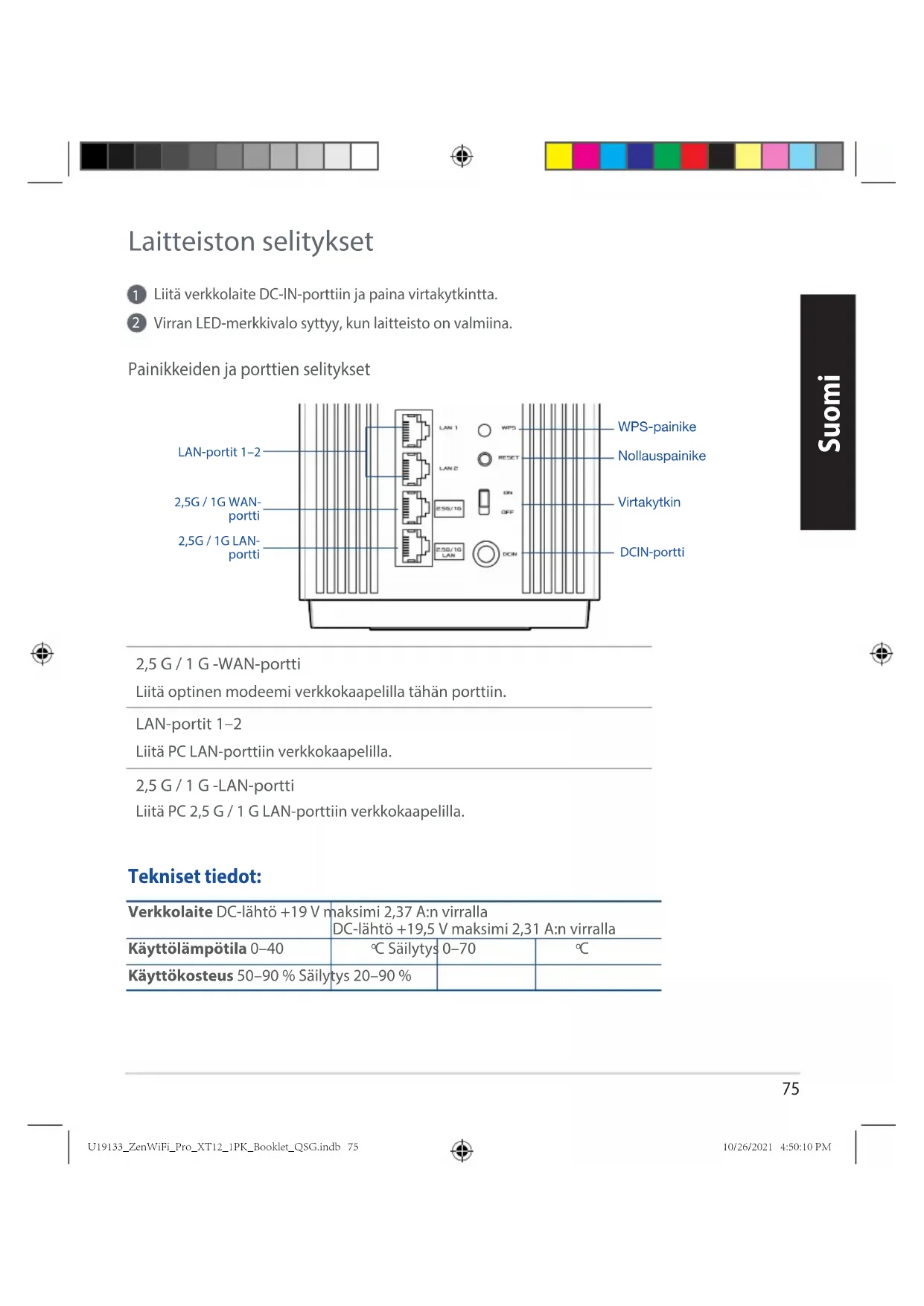

Laitteiston selitykset

1 Liitä verkkolaite DC-IN-porttiin ja paina virtakytkintta.
2 Virran LED-merkkivalo syttyy, kun laitteisto on valmiina.

Painikkeiden ja porttien selitykset

LAN-portit 1-2 2,5G / 1G WAN- portti 2,5G / 1G LAN- portti LAN 1 LAN 2 250/1G LAN WPS RESET ON OFF DCIN WPS-painike Nollauspainike Virtakytkin DCIN-portti

2,5 G / 1 G - WAN-portti

Liitä optinen modeemi verkkokaapelilla tähän porttiin.

LAN-portit 1-2

Liitä PC LAN-porttiin verkkokaapelilla.

2,5 G / 1 G - LAN-portti

Liitä PC 2,5 G / 1 G LAN-porttiin verkkokaapelilla.

Tekniset tiedot:

Verkkolaite DC-lähtö +19 V maksimi 2,37 A:n virrallaDC-lähtö +19,5 V maksimi 2,31 A:n virralla
Käyttölämpötila 0–40	°C Säilytys	0–70	°C
Käyttökosteus 50–90 % Säilytys 20–90 %

Ennen Asettamista

Suomi

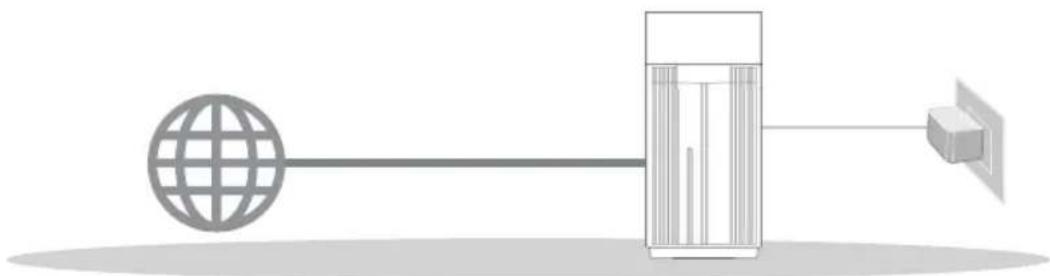

01 Valmistautuminen itsenäisen reitittimen asettamiseen

1 Siirry kohtaan YHDEN REITITTIMEN ASETUSOHJEET.

Yhden Reitittimen Asetus

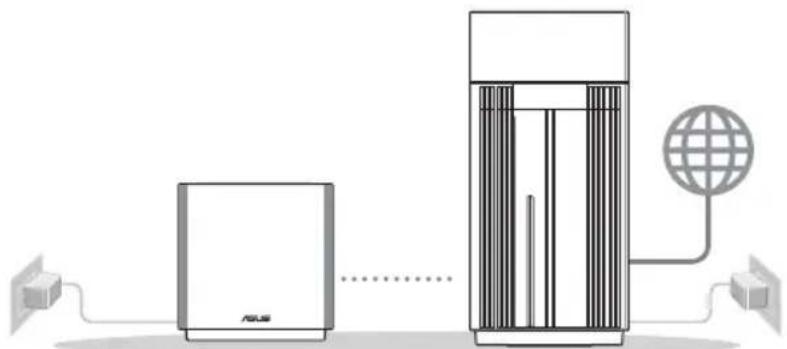

02 AiMesh WiFi -järjestelmän asetuksen valmistelu

1 Valmistele kaksi tai useita ASUS-reitintä, jotka tukevat AiMeshiä.
2 Määritä toinen AiMesh-reitittimeksi ja toinen AiMesh-solmuksi.

** Jos sinulla on useita AiMesh-reitittimiä, on suositeltavaa käyttää AiMesh-reitittimenä reititintä, jolla on korkeimmat tekniset tiedot ja muita AiMesh-solmuina.

3 Siirry kohtaan AiMesh-ASETUSOHJEET.

Yhden Reitittimen Asetusohjeet

rota virtakaapeli/DSL-modeemi. Jos sillä on akkuvarmistus, irrota akku.

1 Jos käytät internet- yhteyteen DSL:ää, tarvitset käyttäjätunnuksen/salasanan internet-palveluntarjoajaltasi (ISP) määrittääksesi reitittimen oikein.

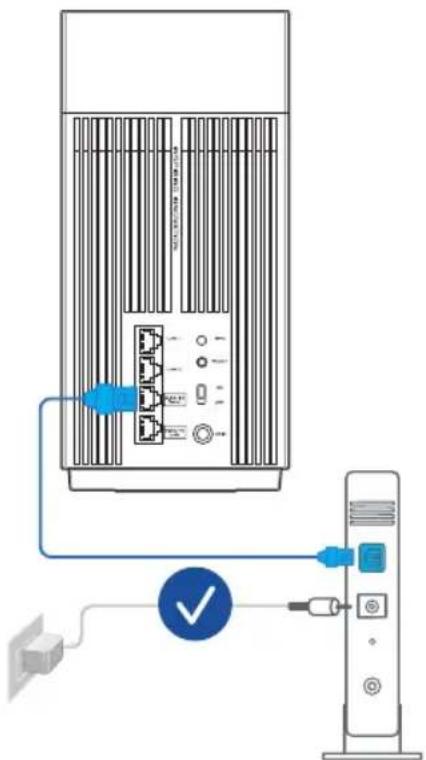

2 Liitä modeemi reitittimeen toimitukseen kuuluvalla verkkokaapelilla.
3 Kytke modeemin virta päälle. Liitä modeemi virtalähteeseen ja käynnistä se.

4arkista kaapelin/DSL-modeemin LED-valot varmistaaksesi, että yhteys on aktiivinen.

Suomi

1 Käynnistä modeemi.
Liitä reititin pistorasiaan ja paina laitteen takana olevaa Virta Päälle/Pois-kytkintä.
2 Tarkista, että LED-valo palaa tasaisesti sinisenä ilmaisten, että laitteistoyhteys on valmis asetettavaksi.

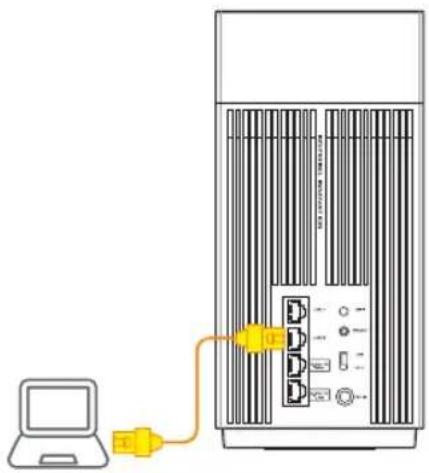

3 [Web] Liitä PC-tietokone reitittimeen lisäverkkokaapelilla.

[Sovellus] Tai voit käyttää puhelinta tai padia asetuksen suorittamiseksi loppuun ASUS-reititinsovelluksen kautta.

ON OFF

03 Kirjaudu sisään ja yhdistä

1 [Web] Avaa verkkoselain.

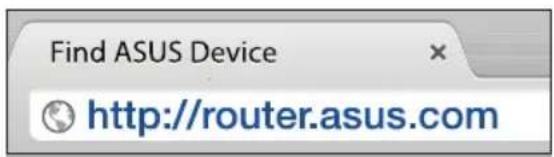

Sinut ohjataan uudelleen ASUS-ohjattuun asetukseen. Jos ei, navigoi osoitteeseen http://router.asus.com.

Find ASUS Device http://router.asus.com

[Sovellus] Käynnistä ASUS-reititinsovellus ja suorita asetus loppuun ohjeiden mukaisesti.

AiMesh-Asetusohjeet

01 Valmistele

Sijoita AiMesh-reititin ja solmu 3 metrin etäisyydelle toisistaan asetusprosessin aikana.

02 AiMesh-solmu

Pidä virta päällä ja ja valmiustilassa AiMesh-järjestelmääsetuksia varten.

solmu 3 metrin

AiMesh-solmu AiMesh-reititin

03 AiMesh-reititin

Suomi

ASETUSOHJEET liittääksesi AiMesh-reitittimen PC-tietokoneeseen ja modeemiin ja kirjaudu sitten sisään graafiseen web-käyttöliittymään.


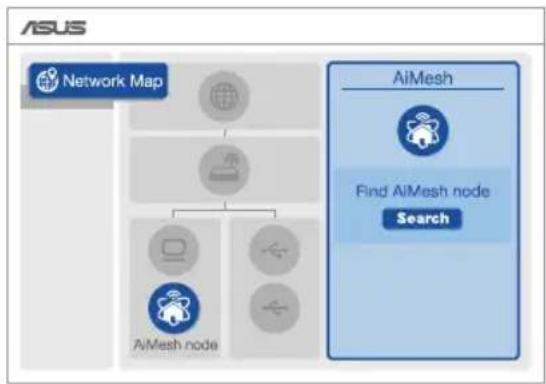

2 Siirry Verkkokarttasivulle, napsauta AiMesh- kuvaketta ja etsi sitten laajentuva AiMesh- solmusi.


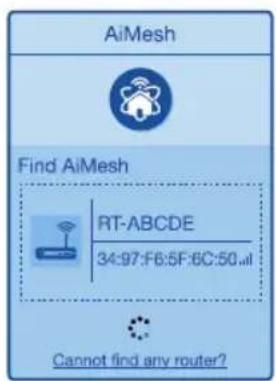

3 Napsauta Search (Etsi), se hakee sinulle automattisesti lähellä olevan AiMesh-solmun. Kun AiMesh-solmu näkyy tällä sivulla, napsauta sitä lisätäksesi sen AiMesh-järjestelmään.

** Jollet löydä yhtään AiMesh-solmua, siirry kohtaan VIANETSINTÄ.

AiMesh Find AiMesh RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router?

AiMesh Find AiMesh 2% RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router?

4 Viesti tulee näkyviin, kun synkronointi on valmis.

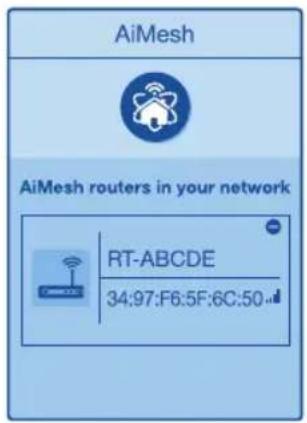

5 Onnittelut! Voit havaita seuraavien sivujen tulevan näkyviin, kun AiMesh-solmun lisääminen AiMesh-verkoon on onnistunut.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50...

Sioni

[Sovellus] Kirjaudu sisään olemassa olevaan reitittimeen ASUS-reititinsovelluksella ja valitse "Lisää AiMesh-solmu" suorittaaksesi asetuksen loppuun.

ASUS-Reitinsovellus

Lataa ilmainen ASUS-reititinsovellus asettaaksesi ja hallitaksesi reitittimiäsi.

Jos AiMesh-reititin ei löydä läheltä yhtään AiMesh-solmua tai synkronointi epäonnistuu, tarkista seuraava ja yritä uudelleen.

a Siirrä AiMesh-solmu lähemmäs AiMesh-reitintä ideaalisesti. Varmista, että laitteiden välimatka on 3 metriä.
b AiMesh-solmusi on käynnistetty.

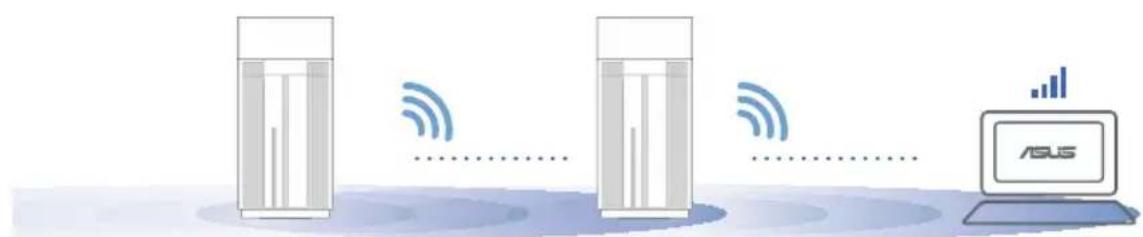

Uudelleensijoittaminen

PARAS SUORITUSKYKY

Sijoita AiMesh-reititin ja solmu parhaaseen paikkaan.

Minimoidaksesi häiriöt, pidä reitittimet loitolla laitteista, kuten langattomat puhelimet, Bluetooth-laitteet ja mikroaaltouunit.

On suositeltavaa asettaa reitittimet avoimeen tai tilavaan paikkaan.

ZenWiFi Pro XT12:n LED-merkkivalot

Tasainen valkoinen: Hyvä signaali

Tasainen keltainen: Heikko signaali

Tasainen punainen: Ei signaalia

USEIN USEIN KYSTTYJÄ KYSYMYKSIÄ

KYSYTTYÄ

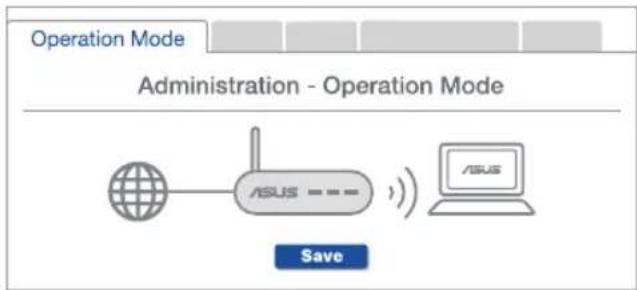

K1: Tukeeko AiMesh-reititin Tukiasema-tilaa?

V: Kyllä. Voit valita AiMesh-reitittimen asettamisen reitintilaan tai tukiasematilaan. Siirry graafiseen web-käyttöliittymään (http://router.asus.com) ja siirry sivulle Administration (Hallinta) > Operation Mode (Käyttötila).


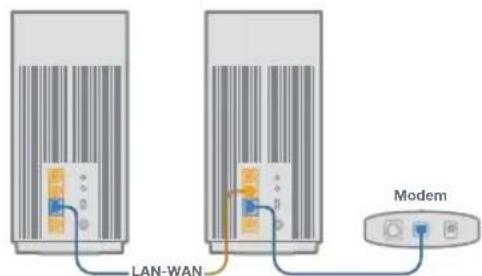

K2: Voinko asettaa langallisen yhteyden AiMesh-reitittimien välille (Ethernet-runkoliityntä)?

V: Kyllä. AiMesh-järjestelmä tukee sekä langatonta että langallista yhteyttä AiMesh-reitittimen ja solmun välillä läpimenon ja vakauden maksimoimiseksi. AiMesh analysoi langattoman signaalin voimakkuuden kullekin käytettävissä olevalle taajuuskaistalle ja määrittää sitten automaattisesti kumpi palvelee paremmin, langallinen vai langaton, reitittimien välisen yhteyden selkärankana.

1 Muodosta ensin yhteys AiMesh-reitittimen ja solmun välillä WiFi-verkolla toimimalla asetusohjeiden mukaisesti.
2 Sijoita solmu ihanteelliseen sijaintiin parhaan peiton saamiseksi. Vie Ethernet-kaapeli AiMesh-reitittimen LAN-portista AiMesh-solmun WAN-porttiin.

LAN-WAN Modem

3 AiMesh-järjestelmä valitsee automaattisesti parhaan polun datan lähetykselle, joko langallisesti tai langattomasti.

Hardware-Übersicht

Deutsch

Yksinkertaistettu EU-vaatimustenmukaisuusvakuutus

ASUSTek Computer Inc. vakuuttaa täten, että tämä laite on 2014/53/EU-direktiivin olennaisten vaatimusten ja muiden asiaan kuuluvien lisäysten mukainen. Koko EU-vaatimustenmukaisuusvakuutuksen teksti on nähtävissä osoitteessa https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-Pro-XT12/HelpDesk_Manual/.

Ekologisen suunnittelun direktiivin 2009/125/EY-vaatimustenmukaisuusvakuutus

Testaus (EY) N:o 1275/2008:n ja (EU) N:o 801/2013:n mukaisista ekologisista suunnitteluvaatimuksista on suoritettu. Kun laite on verkossa valmiustilassa, sen I/O- ja verkkoliittymä ovat lepotilassa eivätkä ne ehkä toimi oikein. Herättääksesi laitteen, paina WiFi päälle/pois -, LED päälle/pois -, nollaa- tai WPS-painiketta.

Tämä laite täyttää EU-säteilyrajoitukset, jotka on asetettu hallitsemattomaan ympäristöön. Tämä laitteisto tulee asentaa ja sitä tulee käyttää siten, että säteilijän ja kehosi välinen etäisyys on vähintään 20 cm.

Kaikki käyttötilat:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80), 802.11ac(VHT160), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80), 802.11ax(HE160)

Taajuus, kanava maksimi lähetetty teho EU:ssa on listattu alla:

2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW)

5150-5250MHz (36-48): 22.9dBm(195mW)

5250-5350MHz (52-64): 22.9dBm(195mW)

5470-5725MHz (100-140): 29.9dBm(977mW)

Verkkolaite tulee liittää lähelle laitetta helposti tavoitettavissa olevaan paikkaan.

5 150 - 5 350 MHz:in taajuudella toimiva WiFi on rajoitettu sisäkäyttöön taulukossa luetelluissa maissa:

	AT BE BG CZ DK EE FR
	DE IS IE IT EL ES CY
	LV	LI	LT	LU	HU	MT	NL
	NO PL PT RO SI $K TR
	FI SE CH HR			UK(NI) UA

Turvallisuustietoja

• Käytä tätä tuotetta ympäristöissä, joissa ympäristölämpötila on välillä 0°C (32°F) ja 40°C (104°F).
• Varmista tuotteen pohjassa sijaitsevasta arvokilvestä vastaako verkkolaite tätä nimellisarvoa.
• ÄLÄ aseta epätasaisille tai epävakaille pinnoille. Ota yhteys huoltoon, jos kotelo on vahingoittunut.
• ÄLÄ aseta tai pudota esineitä laitteen päälle äläkä anna minkään vieraiden esineiden joutua tuotteen sisään.
• ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana.
• ÄLÄ peitä tuotteen tuuletusaukkoja estääksesi tuotteen ylikuumenemisen.
• ÄLÄ käytä vahingoittuneita virtajohtoja, lisävarusteita tai muita oheislaitteita.
• Jos virtualähde on rikkoutunut, älä itse yritä sitä korjata. Ota yhteys ammattimaiseen huoltohenkilöön tai jälleenmyyjääsi.
• Estääksesi sähköiskun vaaran irrota virtakaapeli pistorasiasta ennen järjestelmän paikan muuttamista.
