ZenWiFi Pro XT12 - Belaidis maršrutizatorius ASUS - Nemokama naudojimo instrukcija

Prekės ženklas	ASUS
Modelis	ZenWiFi Pro XT12
Produkto tipas	Trilypė „WiFi“ tinklo („Mesh“) sistema
WiFi standartai	IEEE 802.11a/b/g/n/ac/ax
Dažnių juostos	2,4 GHz ir 5 GHz
Tinklo prievadai	1 × WAN 2,5G/1G, 2 × LAN 1G, 1 × LAN 2,5G/1G
Mygtukai	WPS, Atstatymas, Maitinimo jungiklis
LED indikatoriai	Pastoviai balta (geras signalas), Pastoviai geltona (silpnas signalas), Pastoviai raudona (nėra signalo)
Maitinimas	Nuolatinės srovės adapteris: išėjimas 19 V / 2,37 A arba 19,5 V / 2,31 A
Darbinė temperatūra	0 °C iki 40 °C
Laikymo temperatūra	0 °C iki 70 °C
Darbinė drėgmė	50 % iki 90 %
Laikymo drėgmė	20 % iki 90 %
Pagrindinės funkcijos	„AiMesh“ sistema, maršrutizatoriaus / prieigos taško režimas, „Ethernet“ atraminis tinklas
Konfigūravimas	Žiniatinklio sąsaja (http://router.asus.com) arba „ASUS Router“ programa
Sauga	Mažiausias 20 cm atstumas tarp įrenginio ir kūno; venkite lietaus ir drėgmės poveikio
Priežiūra ir valymas	Valyti sausa, minkšta šluoste; nenaudoti skystų ar aerozolinių priemonių; neužblokuoti vėdinimo angų
Bendra informacija	Instrukcija PDF formatu atsisiunčiama iš „ASUS“ svetainės

Dažnai užduodami klausimai - ZenWiFi Pro XT12 ASUS

Kaip sukonfigūruoti „ZenWiFi Pro XT12“ maršrutizatorių?

Prijunkite maitinimo adapterį ir įjunkite maršrutizatorių. Prijunkite WAN prievadą prie modemo tinklo kabeliu. Atidarykite naršyklę ir eikite į http://router.asus.com arba naudokite programą ASUS Router, kad vykdytumėte sąrankos vedlį.

Kaip pridėti „AiMesh“ mazgą?

Padėkite „AiMesh“ mazgą arčiau nei 3 metrai nuo „AiMesh“ maršrutizatoriaus. Žiniatinklio sąsajoje eikite į tinklo žemėlapį, spustelėkite „AiMesh“ piktogramą, tada Ieškoti. Kai mazgas atsiranda, spustelėkite jį, kad pridėtumėte. Taip pat galite naudoti „ASUS Router“ programą.

Ar maršrutizatorius palaiko prieigos taško režimą?

Taip. Eikite į valdymo sąsają (http://router.asus.com), tada į Administravimas > Veikimo režimas, kad pasirinktumėte maršrutizatoriaus arba prieigos taško režimą.

Ar galiu naudoti laidinį ryšį tarp „AiMesh“ maršrutizatorių („Ethernet“ atraminis tinklas)?

Taip. Po belaidžio maršrutizatorių sujungimo, „Ethernet“ kabeliu prijunkite „AiMesh“ maršrutizatoriaus LAN prievadą prie „AiMesh“ mazgo WAN prievado. Sistema automatiškai pasirinks geriausią kelią (laidinis arba belaidis).

Ką reiškia „ZenWiFi Pro XT12“ LED indikatoriai?

LED pastoviai balta: geras signalas; LED pastoviai geltona: silpnas signalas; LED pastoviai raudona: nėra signalo.

Kaip atstatyti maršrutizatorių?

Paspauskite ir palaikykite maršrutizatoriaus gale esantį Atstatymo (Reset) mygtuką maždaug 5 sekundes, kol indikatorius pradės mirksėti. Gamykliniai nustatymai bus atkurti.

Kokie yra „AiMesh“ konfigūravimo reikalavimai?

Jums reikia bent dviejų „AiMesh“ suderinamų „ASUS“ maršrutizatorių. Konfigūravimo metu padėkite maršrutizatorių ir mazgą arčiau nei 3 metrai vienas nuo kito. Įsitikinkite, kad mazgas yra įjungtas ir laukia.

Ar galiu konfigūruoti maršrutizatorių mobiliąja programa?

Taip. Nemokamai atsisiųskite programą ASUS Router iš „App Store“ arba „Google Play“. Paleiskite programą ir vykdykite instrukcijas, kad sukonfigūruotumėte maršrutizatorių ir valdytumėte tinklą.

Koks rekomenduojamas saugus atstumas radijo dažnių poveikiui?

Siekiant laikytis poveikio ribų, įrenginys turi būti įrengtas ir naudojamas, kai mažiausias atstumas tarp spinduliuotės šaltinio ir jūsų kūno yra 20 cm.

Kaip atnaujinti maršrutizatoriaus programinę-aparatinę įrangą?

Prisijunkite prie žiniatinklio sąsajos (http://router.asus.com), eikite į Administravimas > Programinės-aparatinės įrangos atnaujinimas ir spustelėkite Tikrinti. Jei yra naujinimas, vykdykite instrukcijas, kad jį įdiegtumėte.

NAUDOJIMO INSTRUKCIJA ZenWiFi Pro XT12 ASUS

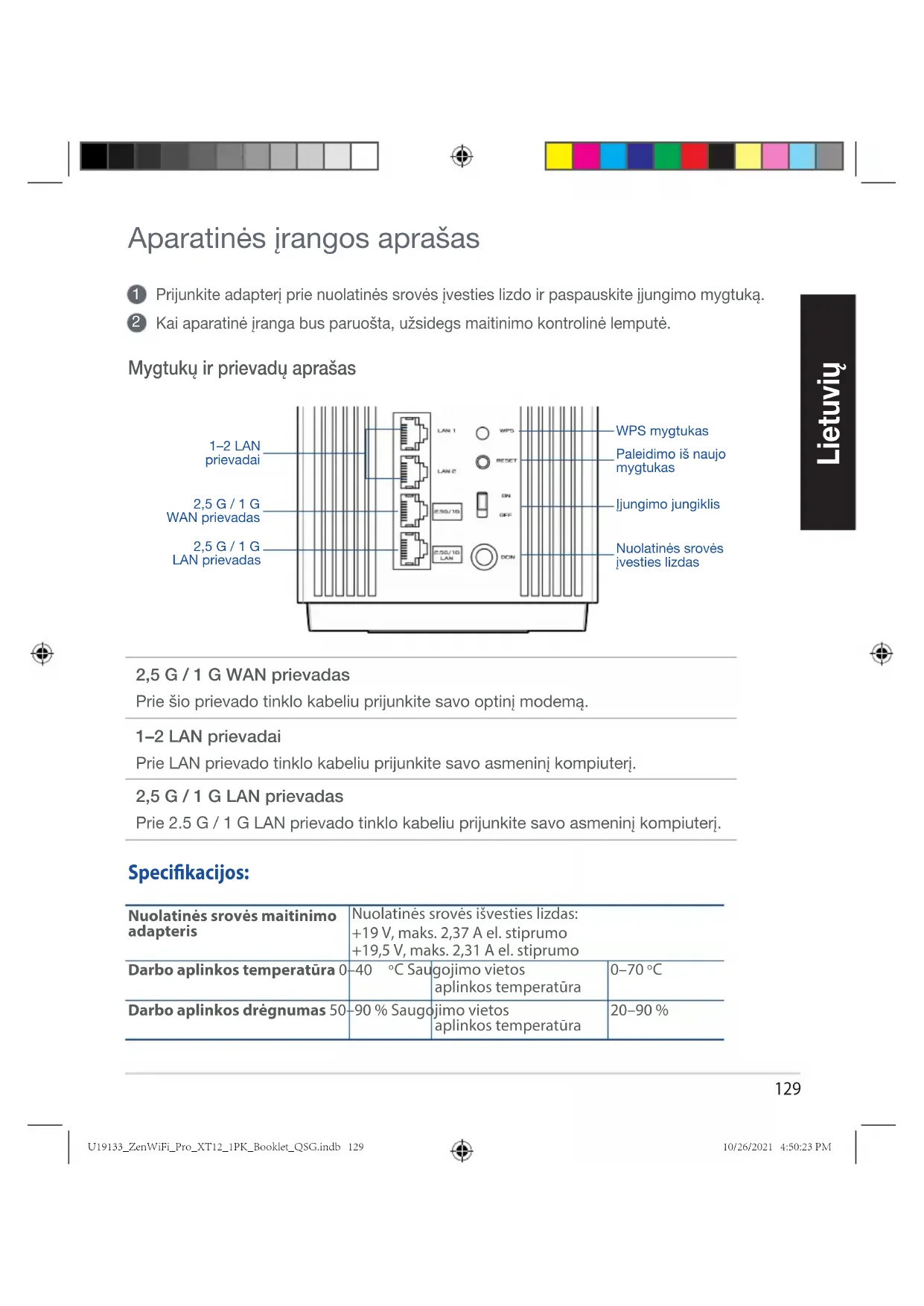

Aparatinės įrangos aprašas

1 Prijunkite adapteri prie nuolatinės srovės įvesties lizdo ir paspauskite jungimo mygtuka.
2 Kai aparatinė jranga bus paruošta, užsidegs maitinimo kontrolinė lemputė.

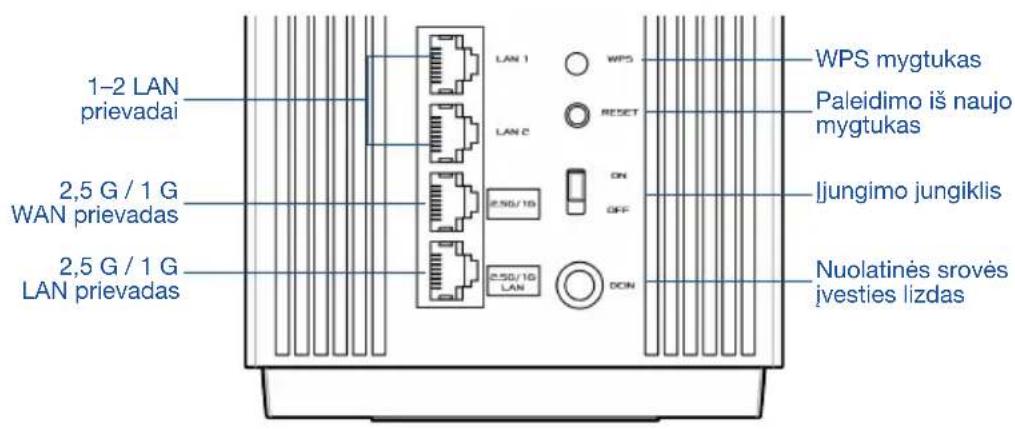

Mygtukų ir prievadų aprašas

1-2 LAN prievadai 2,5 G / 1 G WAN prievadas 2,5 G / 1 G LAN prievadas LAN 1 LAN 2 2.5G/10 LAN WPS mygtukas Paleidimo iš naujo mygtukas ON OFF DN Ijungimo jungiklis Nuolatinės srovės įvesties lizdas

2,5 G / 1 G WAN prievadas

Prie šio prievado tinklo kabeliu prijunkite savo optinį modemą.

1–2 LAN prievadai

Prie LAN prievado tinklo kabeliu prijunkite savo asmeninį kompiuterį.

2,5 G / 1 G LAN prievadas

Prie 2.5 G / 1 G LAN prievado tinklo kabeliu prijunkite savo asmeninį kompiuterį.

Specifikacijos:

Nuolatinės srovės maitinimo adapteris	Nuolatinės srovės išvesties lizdas: +19 V, maks. 2,37 A el. stiprumo +19,5 V, maks. 2,31 A el. stiprumo
Darbo aplinkos temperatūra 0	-40 °C Saugojimo vietos aplinkos temperatūra	0–70 °C
Darbo aplinkos drėgnumas 50	-90 % Saugojimo vietos aplinkos temperatūra	20–90 %

Prieš Nustatymą

01 Pasirengimas Maržrutizatoriaus konfiguravimas

1 Eikite j AUTONOMINIO KELVEDŽIO SĂRANKOS ŽINGSNIAI.

Autonominio Kelvedžio Nustatymas, Konfiguravimas

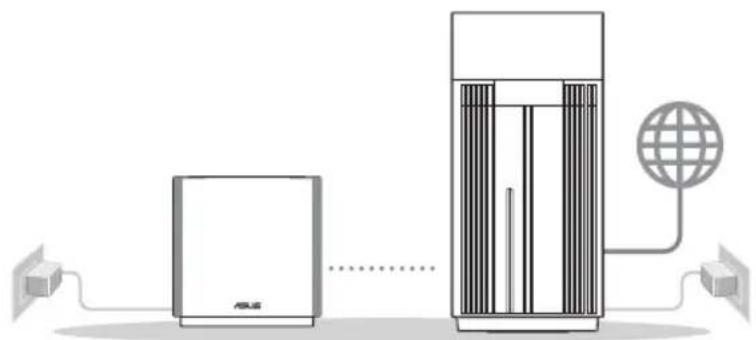

02 Pasirengimas „AiMesh“, „WiFi“ sistemos sarankai

1 Paruoškite du ar daugiau ASUS kelvedžių, palaikančių „AiMesh“.
2 Vieną modelį priskirkite kaip „AiMesh“ kelvedį, kitą – kaip „AiMesh“ mazgą.
** Jei turite kelis „AiMesh“ kelvedžius, kaip „AiMesh“ kelvedj rekomenduojame naudoti geresnes specifikacijas turintj irenginj, o kitus – kaip „AiMesh“ mazgus.
3 Eikite i „AiMesh“ SĂRANKOS ŽINGSNIAI.

„Aimesh“ Sarankos Žingsniai

Autonominio Kelvedžio Sarankos Žingsniai

01 Modemas ruošiamas

1 Ištraukite maitinimo kabelj / DSL modemą. Jei jame yra atsarginė baterija, ją išimkite.

lei naudojate DSL internetui, norint tinkamai konfigūruoti kelvedį Jums prireiks naudotojo vardo ir slaptažodžio. Jų teiraukitės savo interneto paslaugų teikėjo (ISP).

Lietuviu

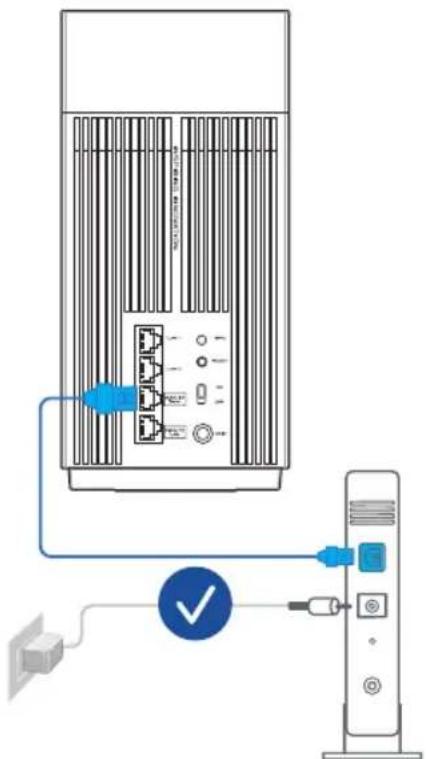

2 Tinklo kabeliu prijunkite modemą prie kelvedžio.
3 Ijunkite modemą. Prijunkite modemą prie elektros lizdo ir jjunkite.

4 Patikrinkite savo modemo šviesinius indikatorius (LED) ir jsitikinkite, kad ryšys yra suaktyvintas.

Modemo priekis

02 Prijunkite savo jrenginj

1 Ijunkite kelvedj.

Prijunkite ir paspauskite jjungimo / išjungimo mygtuką, esantį kelvedžio galinėje pusėje.

2 Patikrinkite, ar šviesos diodas šviečia mėlyna spalva, rodydamas, kad aparatinė įranga yra paruošta sąrankai.

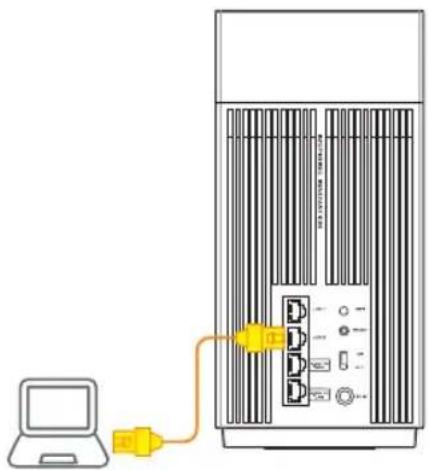

3 [Žiniatinklis] Papildomu tinklo kabeliu prijunkite kompiuterj prie kelvedžio.

[Programėlė] Taip pat galite naudotis telefonu ar planšetiniu kompiuteriu sąrankai atlikti,naudojant programėlę „ASUS Router App“.

ON OFF

03 Registruokitės ir prisijunkite

1 [Žiniatinklis] Atidarykite interneto naršykłe.

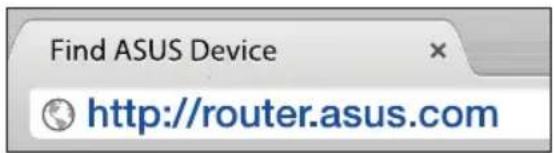

Būsite nukreipti i sārankos vedlī „ASUS Setup Wizard“. Jei ne, eikite j http://router.asus.com.

Find ASUS Device http://router.asus.com

[Programėlė] Paleiskite programėlę „ASUS Router App“ ir vykdykite pateikiamus nurodymus, kad pabaigtumėte sąranką.

„Aimesh“ Sarankos Žingsniai

01 Pasirengimas

Sarankos metu padėkite „AiMesh“ kelvedį ir mazgą 3 metrų atstumu vieną nuo kito.

02 „AiMesh“ mazgas

„AiMesh“ sistemos nustatymams palikite jjungtą maitinimą ir budėjimo režimą.

mazga 3 ASUS

„AiMesh“ kelvedis„AiMesh“ mazgas

03 „AiMesh“ kelvedis

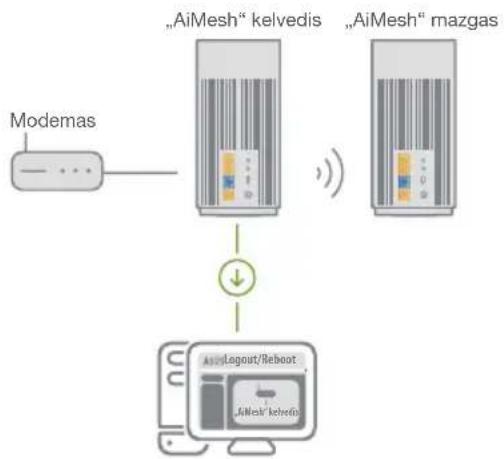

[Žiniatinklis] 1 Norėdami prijungti „AiMesh“ kelvedį prie kompiuterio ir modemo, vadovaukitės AUTONOMINIO KELVEDŽIO SĄRANKOS ŽINGSNIAIS, tada prisijunkite prie internetinio GUI.


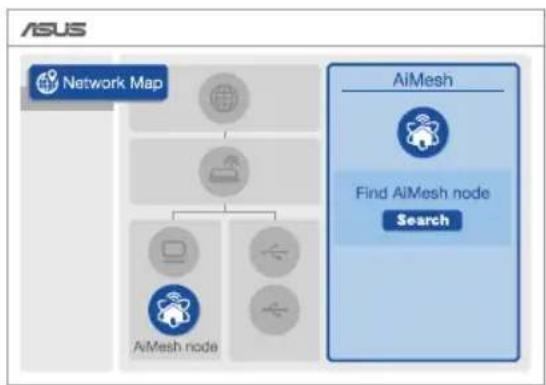

2 Eikite i puslapi „Network Map“ (tinklo žemėlapis), spustelėkite „AiMesh“ piktogramą ir atlikite išplėstinio „AiMesh“ mazgo paiešką.

3 Spustelėkite leškoti, bus automatiškai pradėta ieškoti šalia esančio jūsų „AiMesh“ mazgo. Kai šiame puslapyje bus rodomas „AiMesh“ mazgas, spustelėkite jį ir pridėkite prie „AiMesh“ sistemos.

** Jei nepavyko rasti jokio „AiMesh“ mazgo, eikite i PROBLEMŲ SPRENDIMAS.

AiMesh Find AiMesh RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router?

AiMesh Find AiMesh 2% RT-ABCDE 34:97:F6:5F:6C:50... Cannot find any router?

4 Užbaigus sincronizavimą rodomas pranešimas.

5 Sveikiname! Kai „AiMesh“ mazgą sėkmingai pridėtas prie „AiMesh“ tinklo, bus rodomi toliau esantys puslapiai.

AiMesh AiMesh routers in your network RT-ABCDE 34:97:F6:5F:6C:50...

Lieutivih

[Programėlė] Prisijunkite prie savo esamo kelvedžio naudodamiesi programėle „ASUS Router App“ ir pabaikite sąranką, pasirinke „Add AiMesh Node“ (Pridėti „AiMesh“ mazga).

Programèlé „ASUS Router App“

Parsisiųskite nemokamą programėlę „ASUS Router APP“, kad galėtumėte nustatyti ir valdyti savo kelvedį (-džius).

Jei jūsų „AiMesh“ kelvedis negali aptikti jokio netoliese esančio „AiMesh“ mazgo arba įrenginių sinchronizuoti nepavyksta, patikrinkite toliau nurodytas priežastis ir bandykite dar kartą.

a Idealiu atveju, patraukite savo „AiMesh“ mazgą arčiau „AiMesh“ kelvedžio. Jis privalo būti 3 atstumu.
b Jūsų „AiMesh“ mazgas privalo būti jjungtas.

Perkélimas

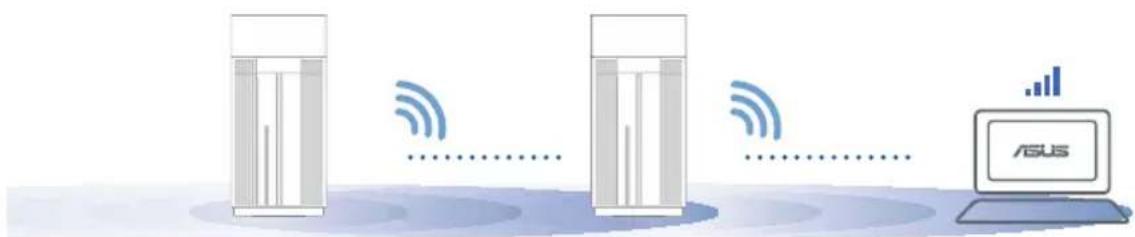

GERIAUSIAS VEIKIMAS

Pastatykite „AiMesh“ kelvedj ir mazgą geriausioje vietoje.

PASTABOS: Norėdami, kad trukdžių kiltų minimaliai, kelvedžius laikykite atokiai nuo tokių įrenginių kaip belaidžiai telefonai, „Bluetooth“ įrenginiai ir mikrobangų krosnelės.

Kelvedžius rekomenduojame statyti atviroje ar erdvioje vietoje.

„ZenWiFi Pro XT12“ diodiniai indikatoriai

Šviečia baltai: geras signalas

Šviečia geltonai: silpnas signalas

Šviečia raudonai: néra signalo

DUK DAŽNAI UŽDUODAMI KLAUSIMAI

Ats.: Taip. Galite pasirinkti nustatyti „AiMesh“ kelvedį veikti kelvedžio režimu arba prieigos taško režimu. Apsilankykite tinklavietėje (http://router.asus.com) ir atverskite puslapį Administration (Administravimas) > Operation Mode (Veikimo režimas).

2 kl. Ar galiu sujungti „AiMesh“ kelvedžius laidiniu ryšiu (eterneto tarpinei ryšio linijai)?

Ats.: Taip. „AiMesh“ sistema palaiko belaidį ir laidinį ryšį tarp „AiMesh“ kelvedžio ir mazgo, užtikrindama maksimalų pralaidumą ir stabilumą. „AiMesh“ analizujoja belaidžio signalo stiprumą visose prieinamose dažnių juostose, tada automatiškai nustato, kuris ryšys, belaidis ar laidinis, geriausiai užtikrins vidinį kelvedžio ryšio pagrindą.

1 Norėdami pirmiausia nustatyti „WiFi“ ryšį tarp „AiMesh“ kelvedžio ir mazgo, vadovaukitės sąrankos žingsniais.
2 Padėkite mazgą tinkamiausioje vietoje, kur yra geriausia aprėptis. Prijunkite eterneto kabelį nuo „AiMesh“ kelvedžio LAN jungties prie „AiMesh“ mazgo WAN jungties.

LAN-WAN Modem

3 „AiMesh“ sistema automatiškai pasirinks geriausią duomenų perdavimo kelią, laidinį arba belaidį.

Šiame dokumente bendrovė „ASUSTek Computer Inc.“ pareiškia, kad šis prietaisas atitinka pagrindinius reikalavimus ir kitas susijusias Direktyvos 2014/53/EB nuostatas. Visą ES atitikties deklaracijos tekstą rasite https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-Pro-XT12/HelpDesk_Manual/.

Ekologinio projektavimo direktyvos 2009/125/EB atitikties deklaracija

Atliktas ekologinio projektavimo reikalavimų pagal (EB) Nr. 1275/2008 ir (ES) Nr. 801/2013 atitikimo patikrinimas. Kai prietaisas yra prijungtas prie tinklo ir veikia budėjimo režimu, jo jjungimo / išjungimo ir tinklo sąsaja veikia miego režimu ir negali tinkamai veikti. Norėdami pažadinti prietaisą, paspauskite „WiFi“ jjungimo / išjungimo, šviesos diodo jjungimo / išjungimo, nustatymo iš naujo arba WPS mygtuką.

Ši įranga atitinka ES radiacijos poveikio ribas, nustatytas nekontroliuojamai aplinkai. Šį prietaisą reikia statyti ir naudoti ten, kur jis būtų bent 20 cm atstumu nuo jūsų kūno.

Visi operaciniai režimai:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80), 802.11ac(VHT160), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80), 802.11ax(HE160)

Dažnis, kanalas ir maksimali signalų siuntimo galia ES nurodyta toliau:

2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW)

5150-5250MHz (36-48): 22.9dBm(195mW)

5250-5350MHz (52-64): 22.9dBm(195mW)

5470-5725MHz (100-140): 29.9dBm(977mW)

Adapteris privalo būti jrengtas šalia jrenginio ir jis turi būti lengvai pasiekiamas.

Toliau nurodytose šalyse „WiFi“ ryšiu, veikiančiu 5 150–5 350 MHz dažnio juostoje, galima naudotis tik patalpose:

	AT BE BG CZ DK EE FR
	DE IS IE IT EL ES CY
	LV	LI	LT	LU	HU	MT	NL
	NO PL PT RO SI SK TR
	FI SE CH HR			UK(NI) UA

Saugos pranešimai

• Naudokitės šiuo gaminiu tik esant 0°C (32°F)–40 °C (104°F) aplinkos oro temperatūrai.
• Žr. techninių charakteristikų etiketę, esančią gaminio apačioje, ir įsitikinkite, ar maitinimo adapteris atitinka tas charakteristikas.
• NESTATYKITE ant nelygių ar nestabilių darbinių paviršių. Kreipkitės pagalbos, jei pažeidėte korpusą.
• NEDĖKITE ant viršaus, neužmeskite arba nekiškite į gaminį pašalinių daiktų.
• NENAUDOKITE drėgnoje vietoje, šalia skysčių, kur yra drėgna, neleiskite aplyti. NENAUDOKITE modemo per elektros audras.
• NEUŽDENKITE gaminio ventiliacijos angų, kad sistema neperkaistų.
• NENAUDOKITE pažeistų maitinimo laidų, priedų ar kitų periferinių įrenginių.
• Jei adapteris sugestų, nebandykite jo remontuoti patys. Kreipkitės į kvalifikuotą meistrą arba pardavėją.
• Norėdami išvengti elektros smūgio pavjoaus, prieš perkeldami sistemą i kitą vietą, atjunkite maitinimo kabelį nuo elektros lizdo.
