MANUAL DE UTILIZARE ZenWiFi Pro ET12 ASUS

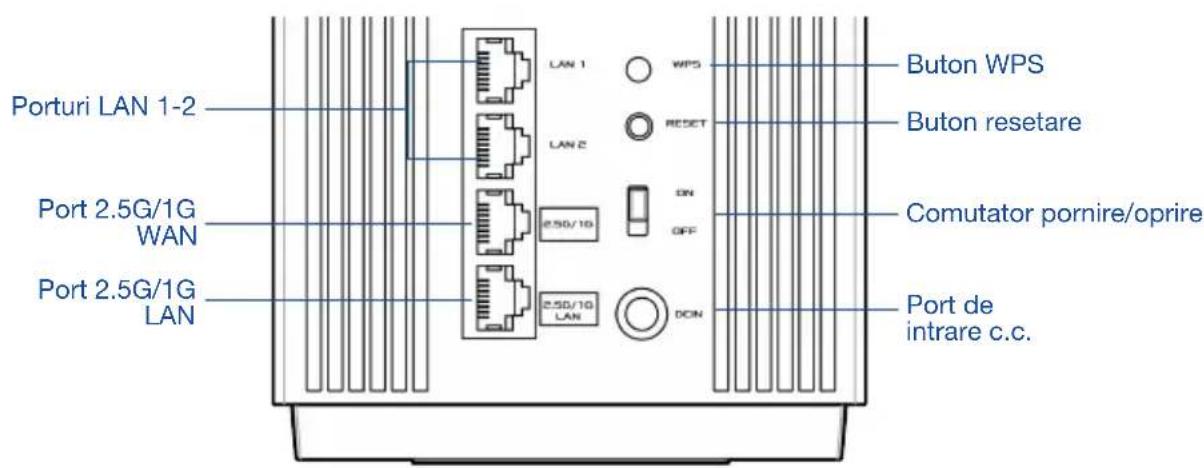

Conectați adaptorul la portul de intrare c.c. și apăsați pe butonul de pornire. LED-ul de alimentare iluminează atunci când hardware-ul este pregătit. Explicații hardware Explicații pentru butoane și porturi Port 2.5G/1G WAN Conectați modemul optic la acest port cu un cablu de rețea. Porturi LAN 1-2 Conectați PC-ul la un port LAN cu un cablu de rețea. Port 2.5G/1G LAN Conectați PC-ul la un port 2.5G/1G LAN cu un cablu de rețea.Port de intrare c.c.Port 2.5G/1G WAN Porturi LAN 1-2Adaptor de alimentare de c.c.Ieşire c.c.: +19 V cu curent max. de 2,37 A +19,5 V cu curent max. de 2,31 ATemperatură în stare de funcționare 0 ~ 40 C Depozitare 0 ~ 70

Umiditate în stare de funcționare 50 ~ 90% Depozitare 20 ~ 90% Specicații: Port 2.5G/1G LAN Buton WPSButon resetareComutator pornire/oprire184 Română

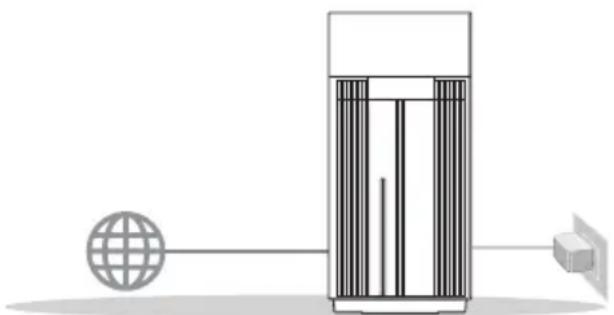

Router AiMeshNod AiMesh Pregătirea pentru configurarea unui router independent

Accesați PAȘI DE CONFIGURARE CA ROUTER INDEPENDENT. Pregătiți două sau mai multe rutere ASUS care acceptă AiMesh. Atribuiți unul ca router AiMesh și altul ca nod AiMesh. ** Dacă aveți mai multe rutere AiMesh, vă recomandăm să îl utilizați pe cel cu cele mai bune specificații AiMesh și pe celelalte ca noduri AiMesh. Accesați PAȘI DE CONFIGURARE AiMesh. Pregătirea pentru a configura un sistem AiMesh WiFi PAȘI DE CONFIGURARE AiMesh185 Română

PAȘI DE CONFIGURARE CA

ROUTER INDEPENDENT Pregătirea modemului

Deconectaţi modemul DSL/prin cablu. Dacă acesta are o baterie de rezervă, scoateţi bateria.

Conectați modemul la router folosind cablul de rețea furnizat.

Porniți modemul. Conectați modemul la priza electrică și porniți-l.

Dacă utilizaţi conexiunea DSL pentru internet, veţi avea nevoie de numele de utilizator/parola de la furnizorul de servicii internet (ISP) pentru a configura corect router-ul.Spate modem186 Română

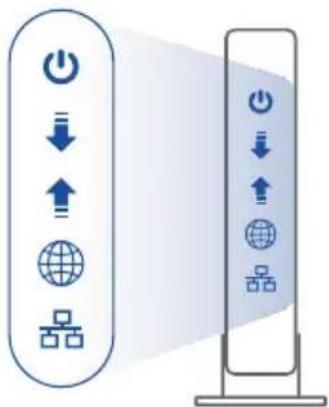

Verificaţi indicatoarele luminoase LED de pe modemul DSL/prin cablu pentru a vă asigura că este activă conexiunea. Conectați dispozitivul

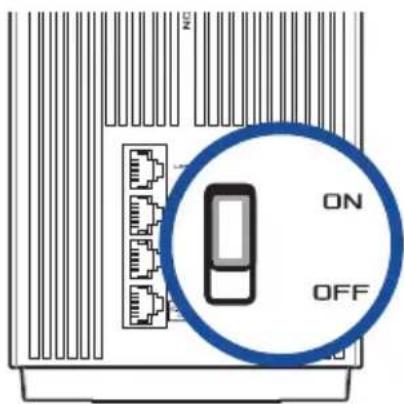

Porniți router-ul. Conectați la sursa de alimentare și apăsați butonul de Pornire/Oprire din spatele routerului.

Verificați ca LED-ul să lumineze albastru constant pentru a indica faptul că conexiunea hardware-ului este pregătită pentru configurare.

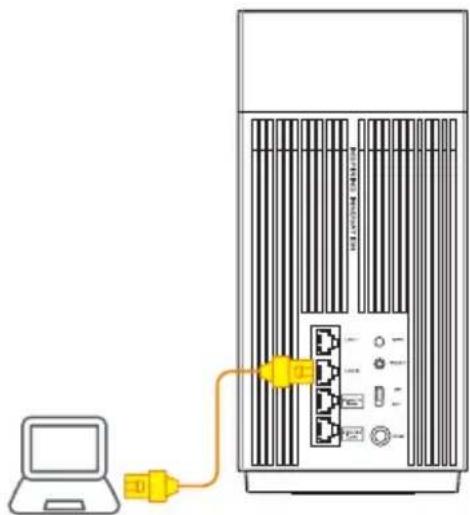

[Web] Conectați PC-ul la router cu ajutorul cablului de reţea suplimentar. [Aplicație] Sau puteți folosi un telefon sau un pad pentru a finaliza configurarea prin intermediul aplicației ASUS Router. Față modem187 Română

Autentificare și conectare

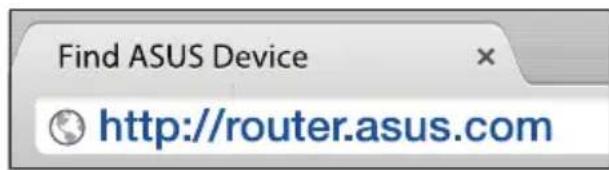

[Web] Deschideți un browser web. Veți fi redirecționat către ASUS Setup Wizard (Expertul de configurare ASUS). Dacă acest lucru nu se întâmplă, navigați la adresa http://router.asus.com.

Router AiMesh Nod AiMesh PAȘI DE CONFIGURARE AiMesh Pregătirea Amplasai router-ul și nodul AiMesh la 3 metri între ele în timpul procesului de configurare. Nod AiMesh Mențineți alimentarea pornită și în așteptare pentru setările sistemului AiMesh.raza de 3 metri [Aplicație] Lansați aplicația ASUS Router și urmați instrucțiunile pentru a finaliza configurarea.188 Română

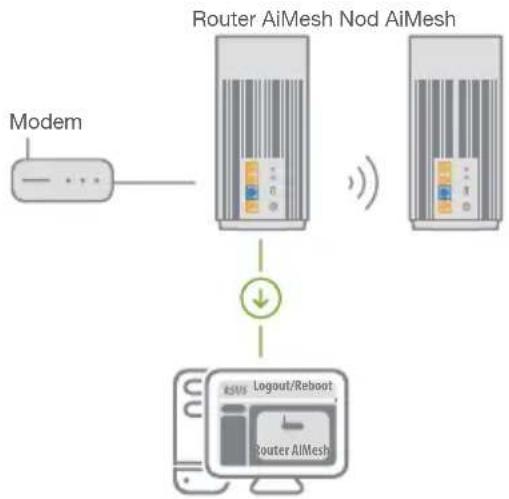

INDEPENDENT pentru a conecta router-ul AiMesh la PC și modem și apoi autentificați-vă în GUI web.

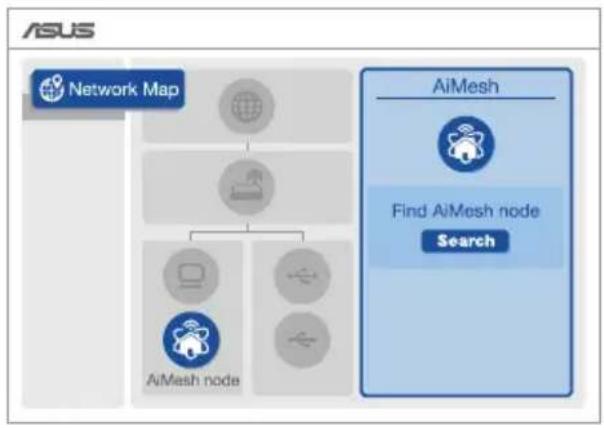

Accesați pagina Network Map (Hartă rețea), faceți clic pe pictograma AiMesh și apoi Search (Căutare) pentru nodul AiMesh folosit pentru extindere.

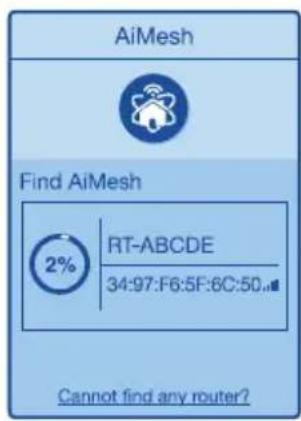

Faceți clic pe Search (Căutare), va căuta automat nodul AiMesh în apropiere. Când nodul AiMesh este afișat pe această pagină, faceți clic pe acesta pentru a-l adăuga în sistemul AiMesh. ** Dacă nu puteși găsi niciun nod AiMesh, accesați DEPANAREA. ModemRouter AiMesh Nod AiMeshLogout/RebootRouter AiMesh189 Română Aplicația ASUS ROUTER Descărcați aplicația gratuită ASUS Router pentru a vă configura și a vă gestiona routerele.

După finalizarea sincronizării este afișat un mesaj.

Felicitări! Veți descoperi că paginile de mai jos apar când un nod AiMesh a fost adăugat cu succes la rețeaua AiMesh. [Aplicație] Conectați-vă la ruterul dvs. existent prin aplicația ASUS Router și alegeți „Add AiMesh Node (Adăugare nod AiMesh)” pentru a finaliza configurarea. Successfully added RT-ABCDE to your AiMesh system, it will take awhile to show up as connected in the AiMesh router list. OK190 Română Depanarea Dacă routerul AiMesh nu poate găsi niciun nod AiMesh în apropiere sau dacă sincronizarea nu reușește, verificați următoarele și încercați din nou.

În mod ideal, mutați nodul AiMesh mai aproape de routerul AiMesh. Asigurați-vă că distanța dintre dispozitive este de 3 metri.

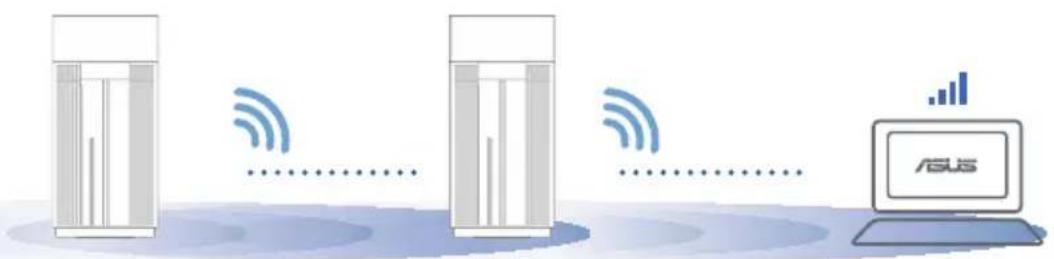

Nodul AiMesh este pornit. Relocare Amplasați nodul și routerul AiMesh în cel mai bun loc posibil. Alb constant: Semnal bun Galben constant: Semnal slab Roșu constant: Lipsă semnal

NOTĂ: Pentru a reduce la minimum interferențele, mențineți routerele la distanță față de dispozitive precum telefoane fără fir, dispozitive Bluetooth și cuptoare cu microunde. Vă recomandăm să amplasați routerele într-un spațiu deschis sau larg. Indicații LED ZenWiFi Pro ET12191 Română Întrebări frecvente

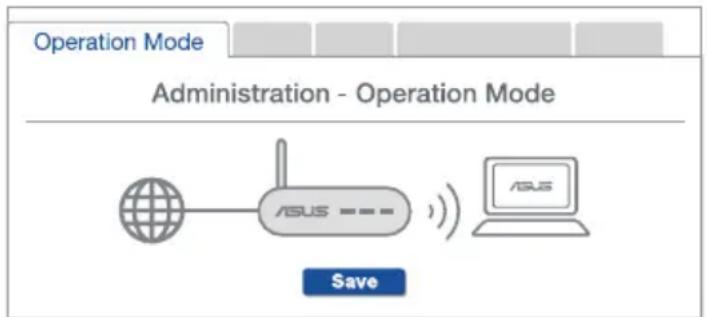

Acceptă routerul AiMesh modul Access Point (Punct de acces)? Răspuns: Da. Puteți alege să setați routerul AiMesh fie în modul de router, fie în modul de punct de acces. Accesați interfața grafică web (http://router.asus.com), și mergeți la pagina Administration (Administrare) > Operation Mode (Mod funcționare). Întrebare1: Pot configura o conexiune cu fir între router-ele AiMesh (backhaul Ethernet)? A:Da. Sistemul AiMesh acceptă conexiunea wireless și prin fir dintre router-ul AiMesh și nod pentru a maximiza rata de transfer stabilitatea. AiMesh analizează puterea semnalului wireless pentru fiecare bandă de frecvență disponibilă, apoi determină automat dacă o conexiune wireless sau prin fir este mai potrivită pentru a servi pe post de conexiune între routere.

Urmați pașii de configurare pentru a stabili o conexiune între nodul și router-ul AiMesh prin WiFi mai întâi.

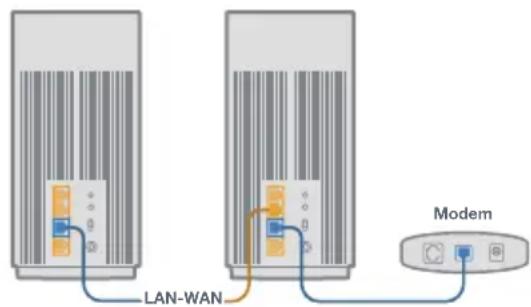

Așezați nodul în locațiile ideale pentru cea mai bună acoperire. Conectați un cablu Ethernet la portul LAN al router-ului AiMesh și la portul WAN al nodului AiMesh.

Sistemul AiMesh va selecta automat cea mai bună cale pentru transmisia datelor, fie prin fir, fie wireless. Întrebare2: ModemLAN-WAN192 Español

• Utilizaţi PC-ul desktop în medii cu temperatura ambiantă cuprinsă între 0 ˚C (32 ˚F) şi 40 ˚C (104 ˚F).

• Consultați eticheta de pe partea de jos a produsului pentru a vă asigura că adaptorul dvs. este conform.

• NU aşezaţi produsul pe suprafeţe de lucru neregulate sau instabile. În cazul în care carcasa s-a deteriorat, solicitaţi operaţii de service.

• NU plasați și nu scăpați obiecte pe partea de sus a produsului și nu introduceți obiecte externe în produs.

• NU expuneţi PC-ul desktop la lichide, la ploaie sau la umezeală. NU utilizaţi PC-ul desktop în timpul furtunilor cu descărcări electrice.

• NU acoperiți oriciile de ventilare de pe produs. În caz contrar, este posibil ca sistemul să se supraîncălzească.

• NU utilizaţi cabluri de alimentare, accesorii sau echipamente periferice deteriorate.

• Dacă sursa de alimentare se defectează, nu încercaţi să o reparaţi singur. Contactaţi un tehnician de service calicat sau distribuitorul local.

• Pentru a preveni pericolul de electrocutare, deconectaţi cablul de alimentare de la priza electrică înainte de reamplasarea sistemului. Declarație CE Declarație de conformitate UE simplicată ASUSTek Computer Inc. declară că acest dispozitiv este în conformitate cu cerințele esențiale și cu alte prevederi relevante ale Directivei 2014/53/UE. Declarația de conformitate UE completă este disponibilă la adresa: https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ZenWiFi-WiFi- Systems/ASUS-ZenWiFi-Pro-ET12/HelpDesk_Manual/. Declarația de conformitate pentru Directiva privind proiectarea ecologică 2009/125/CE Testarea pentru cerințele de proiectare ecologică în conformitate cu (CE) nr. 1275/2008 și (UE) nr. 801/2013 a fost efectuată. Când dispozitivul se aă în modul de standby în rețea, I/E și interfața de rețea se aă în modul de repaus și pot să nu funcționeze corect. Pentru a reactiva dispozitivul, apăsați butonul de pornire/oprire WiFi, pornire/oprire LED, resetare sau butonul WPS. Acest dispozitiv se încadrează în limitele de expunere la radiații UE stabilite pentru un mediu necontrolat. Acest echipament trebuie instalat și operat cu distanța minimă de 20 cm între radiator și corpul dvs. Toate modurile de funcționare: 2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40) 5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80), 802.11ac(VHT160), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80), 802.11ax(HE160) Frecvența, canal și puterea maximă transmisă în UE sunt enumerate mai jos: 2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW) 5150-5250MHz (36-48): 22.9dBm(195mW) 5250-5350MHz (52-64): 22.9dBm(195mW) 5470-5725MHz (100-140): 29.9dBm(977mW) Adaptorul trebuie montat în apropierea echipamentului şi trebuie să poată accesat uşor. În țările din tabelul de mai jos, rețele Wi-Fi care funcționează în benzile de frecvență de 5150-5350 MHz și 5945- 6425 vor putea utilizate exclusiv în interior: AT BE BG CZ DK EE FR DE IS IE IT EL ES CY LV LI LT LU HU MT NL NO PL PT RO SI SK TR FI SE CH HR UK(NI) UA285 Serbian Bezbednosna obaveštenja
