VH196D - Monitor ASUS - Gratis bruksanvisning och manual
Hitta enhetens manual gratis VH196D ASUS i PDF-format.
Valj ditt sprak och ange din e-post: vi skickar en specifikt oversatt version.
| Produkttyp | LCD-monitor |
| Märke | ASUS |
| Modell | VH196D |
| Native upplösning | 1440 x 900 pixlar |
| Maximal uppdateringsfrekvens | 75 Hz |
| Videoingångskontakter | VGA, DVI-D (beroende på modell) |
| Ljudingång | 3,5 mm-uttag (för modeller med högtalare) |
| Bakgrundsbelysningsteknik | LED |
| SPLENDID-funktion | 5 förinställda videolägen |
| Automatisk justering | Ja, genom att hålla knappen intryckt |
| OSD-inställningar | Kontrast, ljusstyrka, position, fas, frekvens, färgtemperatur, volym |
| Strömförsörjning | 110-240 V AC, 50/60 Hz |
| Inbyggda högtalare | Extra (på vissa modeller) |
| Säkerhet | Utsätt inte för fukt eller regn |
| Underhåll | Mjuk, torr trasa |
Vanliga frågor - VH196D ASUS
Strömindikatorn tänds inte, vad ska jag göra?
Kontrollera att monitorn är påslagen genom att trycka på strömknappen. Se till att strömkabeln är korrekt ansluten till monitorn och till ett fungerande eluttag. Kontakta en kvalificerad tekniker om problemet kvarstår.
Strömindikatorn är orange och ingen bild visas, varför?
Kontrollera att datorn och monitorn är påslagna. Kontrollera att signalkabeln (VGA eller DVI) är korrekt ansluten till båda enheterna. Inspektera kabeln för att se om någon stift är böjd. Testa med en annan monitor om möjligt för att isolera problemet.
Bilden är för ljus eller för mörk, hur justerar man?
Använd OSD-menyn för att justera inställningarna för kontrast och ljusstyrka. Öppna menyn genom att trycka på MENU-knappen, navigera sedan till lämpliga alternativ.
Bilden är inte korrekt centrerad eller har fel storlek, vad ska jag göra?
Tryck på SPLENDID/automatisk justering-knappen i 2-3 sekunder för automatisk justering (endast vid VGA-ingång). Du kan också justera horisontell och vertikal position manuellt via OSD-menyn.
Bilden hoppar och det uppstår vågiga linjer, vad är orsaken?
Kontrollera att signalkabeln är korrekt ansluten. Avlägsna alla elektriska enheter som kan orsaka elektromagnetisk störning, som högtalare eller laddare.
Färgerna är onormala, vitt är inte vitt, hur korrigerar man?
Inspektera signalkabeln för böjda stift. Utför en återställning via OSD-menyn. Justera färginställningarna eller välj en förinställd färgtemperatur i OSD.
Bilden är suddig eller oskarp, vad ska jag göra?
Tryck på automatisk justering-knappen i 2-3 sekunder (endast VGA-ingång). Om det inte löser problemet, justera inställningarna för fas och frekvens i OSD-menyn.
Inget ljud eller för lågt ljud (på modeller med högtalare), vad ska jag kontrollera?
Se till att ljudkabeln är ansluten till monitorn och datorn. Justera volymen på datorn och monitorn. Kontrollera att ljudkortets drivrutiner är installerade och aktiverade.
Hur ansluter man kablarna till monitorn VH196D?
Anslut strömkabeln till monitorns AC-in-uttag och till ett eluttag. Anslut VGA- eller DVI-kabeln till monitorn och datorn, dra sedan åt skruvarna. För ljud, anslut datorns ljudkabel till monitorns ljudingång (på modeller med ljudingång).
Vilken rekommenderad upplösning har denna monitor?
Den rekommenderade inbyggda upplösningen är 1440 x 900 vid 60 Hz. För bästa bildkvalitet, välj denna upplösning i datorns bildskärmsinställningar.
Användarfrågor om VH196D ASUS
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Inga frågor ännu. Var den första att ställa en.
Ladda ner instruktionerna för din Monitor i PDF-format gratis! Hitta din manual VH196D - ASUS och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. VH196D av märket ASUS.

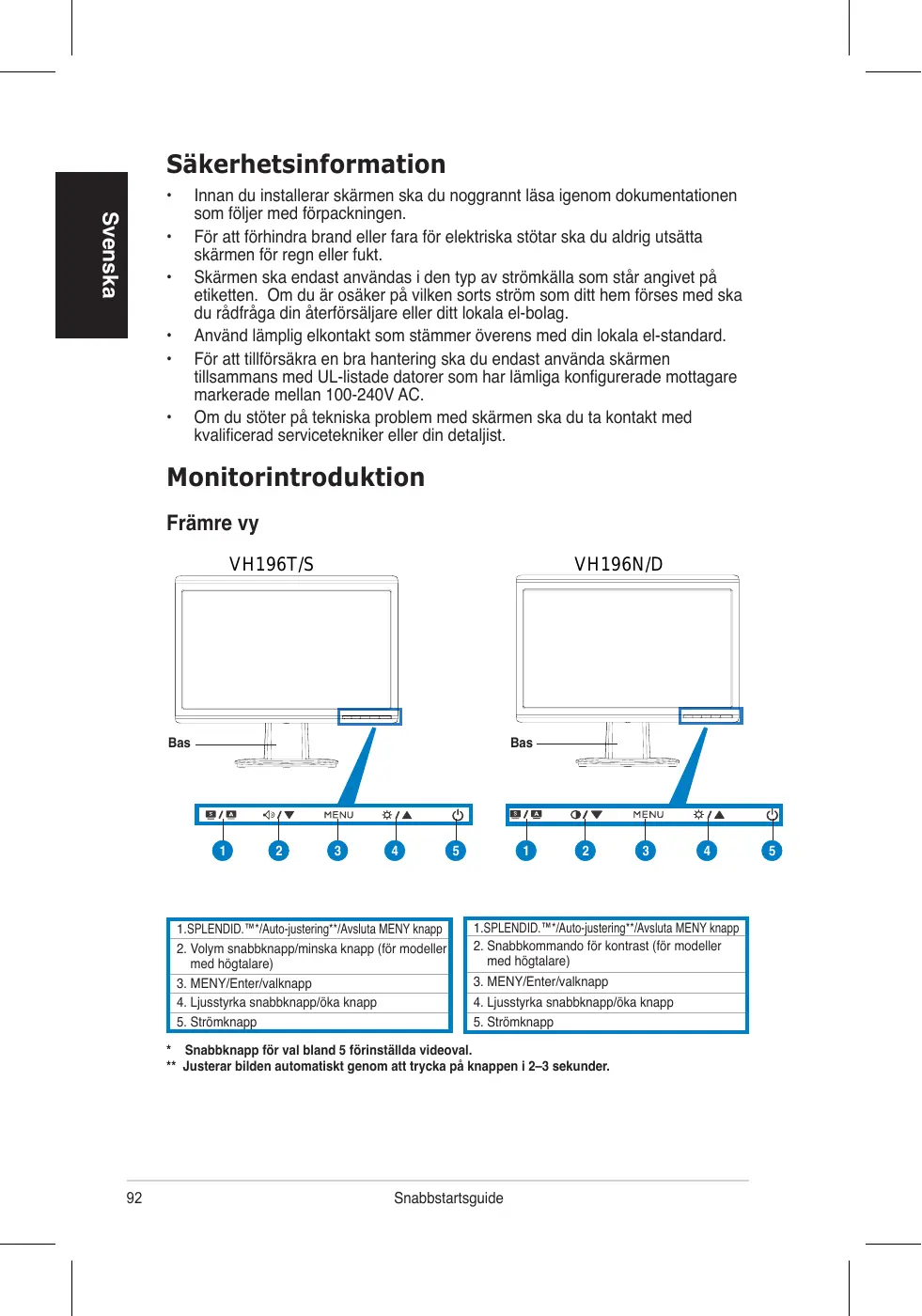

BRUKSANVISNING VH196D ASUS
- Innan du installerar skärmen ska du noggrannt lasaigenom dokumentationen som foljer med forpackningen.
- För att forhindra brand eller fara for elektriska stötar skä du aldrig utsätta skärmen for regn eller fukt.
- Skärmen skä endast användas i den typ av strömkälla som stär angivet på etiketten. Om du är osäker på vilken sorts ström som ditt hem förses med skä du rädfråga din Återförsäljare eller ditt lokala el-bolag.
Använd lamplig elkontakt som stämmer overens med din lokala el-standard. - För att tillförsäkra en bra hantering ske du endast använda skärmen tillsammans med UL-listade datorer som har lämliga konfigurerade mottagare markerade mellan 100-240V AC.
- Om du stöter på teknikska problem med skärmen ske du ta kontakt med kvalificerad servicetekniker eller din detaljist.
Monitorintroduktion

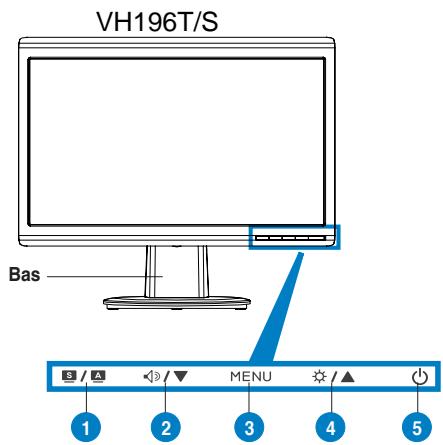

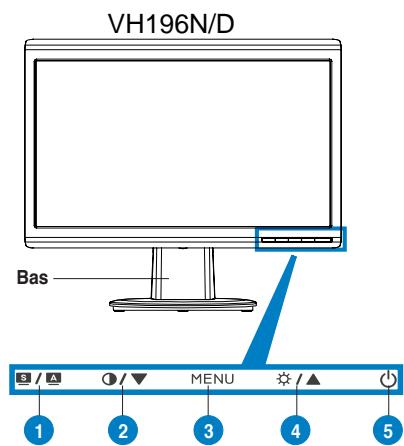

Framre vy
1.SPLENDID. TM^* /Auto-justering**/Avsluta MENY knapp
2. Volym snabbknapp/minska knapp (for modeller med högntalare)
3. MENY/Enter/valknapp
4. Ljusstyrkna snabbknapp/oka knapp
5. Stromknapp
1.SPLENDID. ^T /Auto-justering **Avs抗体 MENY knapp
2. Snabbkommando for kontrast (for modeller med hegtalare)
3. MENY/Enter/valknapp
4. Ljusstyrka snabbknapp/oka knapp
5. Stromknapp
- Snabbknapp für val bland 5 fürinställda videoeval.
** Justerar bildem automatiskt genom att trycka på knappen i 2-3 sekunder.

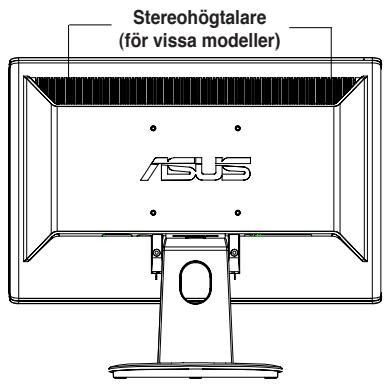

Bakrevy

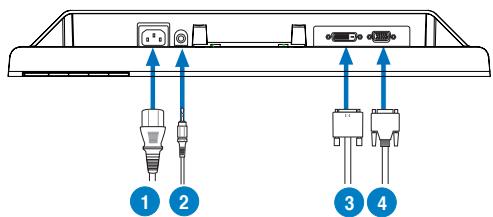

Ansluta kablarna
Anslut kablarna sāsom visas:
- Strömsladd
- Ljud inmatningskabel (for modeller med högtalare)
- DVI signalkabel (for vissa modeller)
-
VGA signalkabel
-
Anslutning av strömkabeln: anslut enaänden av strömkabeln till monitorns strömingäng och den andraänden till strömuttaget.
Ansluta VGA/DVI kabeln:
a. Koppla in VGA/DVI kontakten till LCD monitors VGA/DVI port.
b. Anslut den andra änden av VGA/ DVI kabeln till datorns VGA/ DVI port.
c. Dra Åt de två skruvarna for att fösta VGA/DVI kontakten.
- Ansluta ljudsladd (für modeller med högtalare): anslut den enaänden av ljudsladden till bildskärmens ludingängsport, och den andraänden till datorns ljudutgängsport.
När bade VGA- och DVI-sladdar ar anslutna, kan du valja antingen VGA-lage aller DVI-lage frän posten Input Select (ingångsval) på OSD-menyn (für vissa modeller).
Felsökning (FAQ)
| Problem | Möjlig Lösning |
| Ström LED ar inte ON | · Tryck på ⓷knappen für att kontrollera om monitorn ar i PÅ länge. · Kontrollera om strömsladden ar ordentlich ansluten till monitorn och väggtuttaget. |
| Ström LED lyser gult och det finns ingen bild på skärmen | · Kontrollera om monitorn och datorn ar i länge ON. · Se till att signalkabeln ar ordentlich ansluten till monitorn och datorn. · Inspektera signalkabeln och se till attingen av pinnarna ar böjda. · Anslut datorn till en annan monitor für att kontrollera att datorn fungerar ordentlich. |
| Skärmbilden ar für ljes aller for mörk | · Justera INSTALLingarna für kontrast och ljesstyrka via OSD. |
| Skärmbilden ar inte centerad aller har rätt storlek | · Tryck på ⓹/⓺knappen i 2-3 sekunder für att automatiskt justera bilden (endast VGA-inmatning). · Justera INSTALLingarna für H-positionen aller V-position via OSD (endast VGA-inmatning). |
| Skärmbilden studsar ellert vågmönster finns i bilden | · Se till att signalkabeln ar ordentlich ansluten till monitorn och datorn. · Flytta elektriska enheter som kan orsaka elektriska störmingar. |
| Skärmbilden har fängdefekter (vitt ser inte vitt ut) | · Inspektera signalkabeln och se till att inga pinnar ar böjda. · Genomför Återställ allt via OSD. · Justera R/G/B fänginställingarna erller välj fängtemperatur via OSD. |
| Skärmbilden ar otydlig aller ludwig | · Tryck på ⓹/⓸knappen i 2-3 sekunder für att automatiskt justera bilden (endast VGA-inmatning). · Justera fas- och klockinställingarna via OSD (endast VGA-inmatning). |
| Inget ljud eller ljudet ar lågt (für modeller med högtalare) | · Se till att audiokabeln ar ordentlich ansluten till monitorn och datorn. · Justera volyminställingarna på;både monitorn och datorn. · Se till att datorn ljudkort ar ordentlich installerat och aktiverat. |
Driftlagen som stöds
| Upplösning | Uppdateringsfrekvens | Horisontell Frekvens |
| 640 x 480 | 60 Hz | 31.5 kHz |
| 640 x 480 | 72 Hz | 37.9 kHz |
| 640 x 480 | 75 Hz | 37.5 kHz |
| 720 x 400 | 70 Hz | 31.5 kHz |
| 800 x 600 | 56 Hz | 35.1 kHz |
| 800 x 600 | 60 Hz | 37.9 kHz |
| 800 x 600 | 75 Hz | 46.9 kHz |
| 1024 x 768 | 60 Hz | 48.4 kHz |
| 1024 x 768 | 70 Hz | 56.5 kHz |
| 1152 x 864 | 75 Hz | 67.5 kHz |
| 1280 x 720 | 60 Hz | 44.7 kHz |
| 1280 x 768 | 60 Hz | 47.4 / 47.8 kHz |
| 1280 x 768 | 75 Hz | 60.3 kHz |
| 1280 x 800 | 60 Hz | 49.6 kHz |
| 1280 x 960 | 60 Hz | 60.0 kHz |
| 1280 x 1024 | 60 Hz | 64.0 kHz |
| 1360 x 768 | 60 Hz | 47.7 kHz |
| 1440 x 900 (Primäret) | 60 Hz | 55.5 kHz / 55.9 kHz |
- Lagen som inte lista i tabellen kanske inte stöds. För optimal upplösning recommender vi att duwäjter ett lage som lista i tabellen oven.
