BRUKSANVISNING VX24A ASUS

Ledningen kan opbevares på kværnen som vist på billedet (kun UK). (se Fig. K).

Obs! Läs noggrant igenom anvisningarna. Gör dig förtrogen med trädgårdsredskapets manöverorgan och dess korrekta användning. Förvara bruksanvisningen för senare behov.

Beskrivning av symbolerna på träd- gårdsredskapet

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Slå från trädgårdsredskapet före arbeten på knivverket och dra stickproppen ur nätuttaget. Om sladden under arbetet skadas eller kapas, berör inte sladden, utan koppla från säkringen för berörd strömkrets. Redskapet får absolut inte användas med defekt sladd.

Använd alltid skyddshandskar, kraftiga skor och långa byxor.

Se upp för den roterande kniven. För inte in foten eller handen i öppningen på tillkopplat elverktyg.

Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut.

Varning: Håll ett betryggande avständ från trädgårdsredskapet när det är igång.

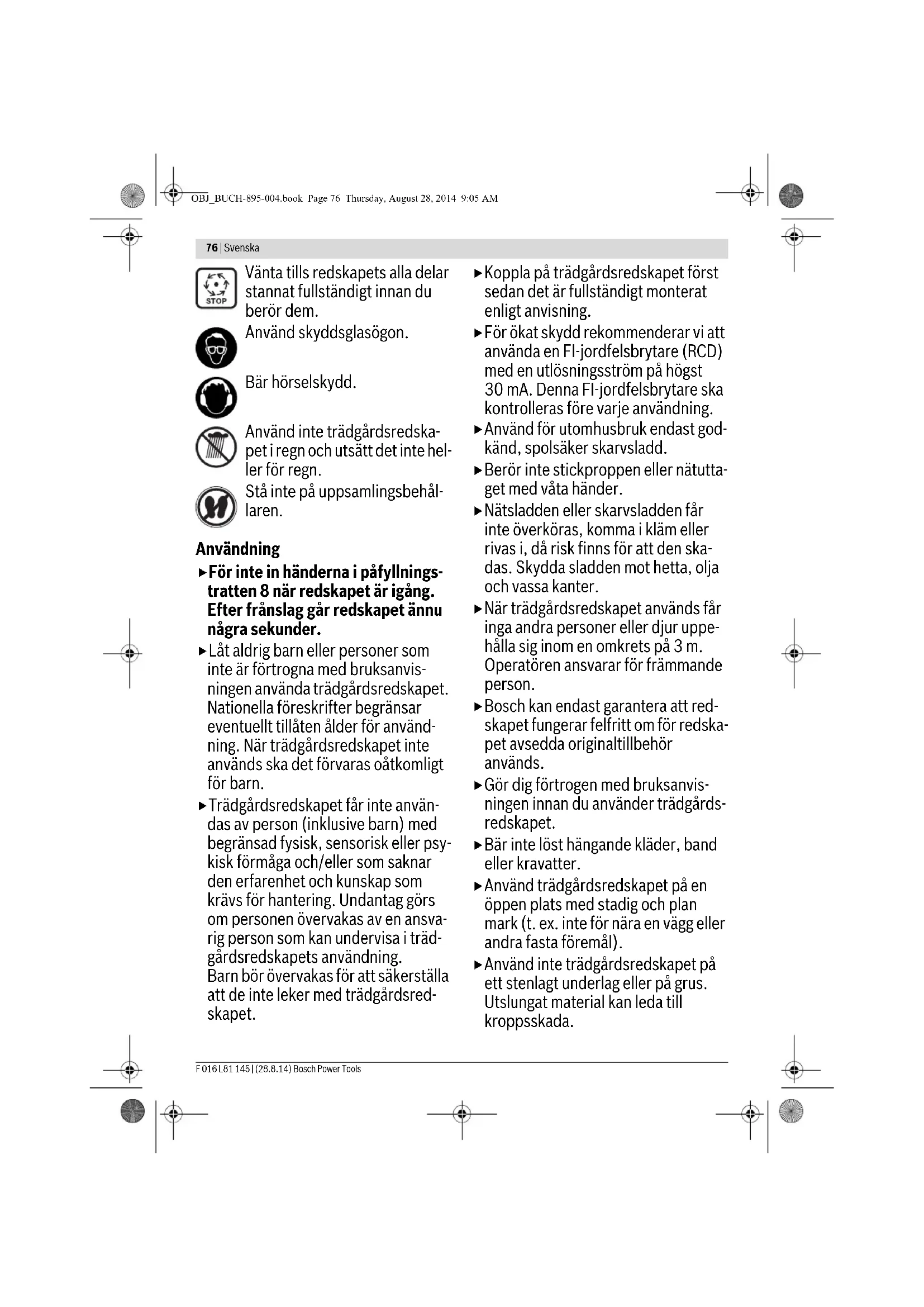

76 | Svenska

Vänta tills redskapets alla delar stannat fullständigt innan du berör dem.

Använd skyddsglasögon.

Bär hörselskydd.

Använd inte trädgårdsredskapet i regn och utsätt det inte heller för regn.

Stå inte på uppsamlingsbehållaren.

Användning

För inte in händerna i påfyllningstratten 8 när redskapet är igång. Efter frånslag går redskapet ännu några sekunder.

▶ Låt aldrig barn eller personer som inte är förtrogna med bruksanvisningen använda trädgårdsredskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. När trädgårdsredskapet inte används ska det förvaras oåtkomligt för barn.

Trädgårdsredskapet får inte användas av person (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga och/eller som saknar den erfarenhet och kunskap som krävs för hantering. Undantag görs om personen övervakas av en ansvarig person som kan undervisa i trädgårdsredskapets användning. Barn bör övervakas för att säkerställa att de inte leker med trädgårdsredskapet.

Koppla på trädgårdsredskapet först sedan det är fullständigt monterat enligt anvisning.

För ökat skydd rekommenderar vi att använda en FI-jordfelsbrytare (RCD) med en utlösningsström på högst 30 mA. Denna FI-jordfelsbrytare ska kontrolleras före varje användning.

▶Använd för utomhusbruk endast godkänd, spolsäker skarvsladd.

▶ Berör inte stickproppen eller nätutta-get med våta händer.

▶ Nätsladden eller skarvsladden får inte överköras, komma i kläm eller rivas i, då risk finns för att den ska- das. Skydda sladden mot hetta, olja och vassa kanter.

När trädgårdsredskapet används får inga andra personer eller djur uppehålla sig inom en omkrets på 3 m. Operatören ansvarar för främmande person.

▶ Bosch kan endast garantera att redskapet fungerar felfritt om för redskapet avsedda originaltillbehör används.

▶Gör dig förtrogen med bruksanvisningen innan du använder trädgårdsredskapet.

▶ Bär inte löst hängande kläder, band eller kravatter.

Använd trädgårdsredskapet på en öppen plats med stadig och plan mark (t. ex. inte för nära en vägg eller andra fasta föremål).

▶Använd inte trädgårdsredskapet på ett stenlagt underlag eller på grus. Utslungat material kan leda till kroppsskada.

Svenska | 77

• Kontrollera före starta att alla skruvar, muttrar och andra fästdetaljer sitter stadigt fast och att skyddsutrustning och skärmar är korrekt placerade. Ersätt skadade eller oläsbara varnings- och anvisningsskyltar.
• Kontrollera före start att påfyllningstratten är tom.
  ▶Håll ansiktet och kroppen på betryggande avständ från påfyllningstratten.
  ▶ Se till att händerna eller andra kroppsdelar eller kläderna inte hamnar i påfyllningstratten eller i utkastaröppningen.
  Se till att du har stabil jämvikt och står stadigt. Luta inte för långt framåt. Vid påfyllning får inte dina fötter ligga högre än redskapets fot.
  ▶Håll dig på avstånd till utkastningszonen när du använder trädgårdsredskapet.
• Granska noggrant att metalldelar, stenar, flaskor, plåtburkar eller andra ovidkommande föremål vid påfyllning inte hamnar i redskapet.
• Om ett främmande föremål hamnar in mellan knivarna, om redskapet för oljud eller börjar vibrera, slå omedelbart från redskapet så att knivarna stannar. Dra ur stickpropen och gör så här:
• Undersök skadan.
• Byt ut alla skadade delar eller repa- rera dem.
• Kontrollera att alla delar sitter stadigt fast och dra vid behov åt.
  ▶Försök inte reparera trädgårdsredskapet om du inte har den utbildning som krävs för arbetet.

Se till att klippt material inte blockerar utkastarzonen; detta hindrar matningen och kan leda till bakslag i påfyllningstratten.
- Om redskapet täpps till, slå från och vänta tills knivverket stannat. Dra stickproppen ur nätuttaget innan redskapet rensas från kompostmaterial.
- Kontrollera att skyddskåporna och skyddsutrustningen är oskadade och korrekt monterade. Före driftstart ska nödvändiga underhållsåtgärder och reparationer utföras.
- Ändra inte motorns varvtalsinställning. Om ett problem uppstår, ta kontakt med Bosch-service.
Håll ventilationsöppningarna fria från föroreningar och avlagringar för undvikande av skada på motorn eller brand.
- Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång.
- Slå från redskapet, vänta tills knivverket stannat och dra ur stickproppen när du lämnar arbetsplatsen.
▶Tippa inte redskapet under drift.
▶ Utsätt inte redskapet för regn. Förvara redskapet på ett torrt ställe.
- Om du använder ett aggregat måste det vara försett med automatisk spänningsreglering för att undvika skador som överspänning alstrar.

78|Svenska

Service och lagring

• Om redskapet tas ur drift för service-arbete, kontroll, förvaring eller tillbehörsbyte, slå från redskapet, dra stickproppen ur nätuttaget och låt redskapet svalna. Kontrollera för inspektion, justering eller andra åtgärder att alla rörliga delar står stilla.
  ▶ Underhåll redskapet och håll det rent.
• Kontrollera trädgårdsredskapet och byt av säkerhetsskäl ut förslitna och skadade delar.
• Kontrollera att reservdelarna är av Bosch-fabrikat.
• Om en förlängningssladd används får den inte vara svagare än redskapets nätsladd.
• Kontrollera försörjningsledningarna och förlängningssladden regelbundet avseende skada och åldring. Använd inte redskapet om sladdarna är ska-dade.
  Kom vid inställning av knivverket ihåg att strömmen till motorn är avbruten och att motorn inte kan slås på, men att knivverket ändå kan röra på sig om motorn dras runt för hand.
  ▶Försök inte kringgå tvångsfrånkopplingen.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ändamålsenlig användning

Trädgårdsredskapet är avsett för sönderdelning av fiber- och träavfall ur trädgården för kompostering.

Uppsamlingsbehållaren fångar upp det finfördelade materialet och kan användas för lagring av påfyllningstratten och inmataren.

Uppsamlingsbehållaren får inte användas för andra ändamål.

Leveransen omfattar

Plocka försiktigt upp trädgårdsredskapet ur förpackningen och kontrollera att följande delar finns med:

• Tystgående kompostkvarn
• Påfyllningstratt
• Inmatare
• Uppsamlingsbehållare
• Bruksanvisning

Om delar saknas eller om de är skadade, ta genast kontakt med återförsäljaren.

Trädgårdsredskapet väger fullständigt monterat ca 30,5–31,3 kg. Kalla vid behov på hjälp för att plocka upp trädgårdsredskapet ur förpackningen.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av trädgårdsredskapet på grafiksidan.

1 Hjulställ

2 Stickpropp ^4

3 Ventilationsöppningar

4 Grön knapp

5 Röd "stopp"-knapp

6 Gul knapp

7 Inmatare

8 Påfyllningstratt

9 Låsknapp

10 Ställknapp

11 Uppsamlingsbehållare

12 Serienummer

13 Knivverksskydd

14 Lysdiodindikering (endast AXT 23 TC/ 25 TC 2550 TC)

15 Motplatta

16 Knivvals

17 Sexkantnyckel*

* landsspecifik

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Svenska | 79

Tekniska data

Tystgående kompostkvarn		AXT 22 D	AXT 25 D	AXT 23 TC	AXT 25 TC	AXT 2550 TC
Produktnummer	3 600 ...	H03 0..	H03 1..	H03 2..	H03 3..	H03 3..
Upptagen effekt, S 6 (40/60 s)1)	W	2 200	2 500	2 300	2 500	2 500
Upptagen effekt, S 1	W	2 000	2 300	2 100	2 300	2 300
Tomgångsvarvtal	min-1	40	40	40	40	40
Knivsystem		Fräsvals	Fräsvals "Turbine-Cut" ("Turbinkniv")	"Turbine-Cut" ("Turbinkniv")	"Turbine-Cut" ("Turbinkniv")
Max. materialkapacitet	kg/h	1802)	1902)	2152)	2302)	2302)
Max. grendiameter	mm	382)	402)	422)	452)	452)
Uppsamlingsbehållare	I	53	53	53	53	53
Vikt enligt EPTA-Procedure 01/2003	kg	31,3	31,3	30,5	30,5	30,5
Skyddsklass		± /I	± /I	± /I	± /I	± /I

^1 Driftsättet S 6 (40 %) betecknar en belastning som motsvarar 40 s belastning och 60 s tomgång. För praktisk användning är kontinuerlig drift tilläten.
^21 Beroende på materialets beskaffenhet.
Vid inkoppling uppstär kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrustning påverkas. Vid nätimpedanser mindre än 0,36 ohm behöver man inte räkna med störning.

Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN 50434.	3 600 ...	H03 0..H03 1..	H03 2..H03 3..
Verktygets A-vägda ljudnivå är i typiska fall:
ljudtrycksnivå	dB(A)	81	82
ljudeffektnivå	dB(A)	89	90
onoggrannhet K	dB	=3	=2
Använd hörselskydd!

Försäkran om överensstämmelse C€

	3 600 ...	H03 0..H03 1..	H03 2..H03 3..
Vi intygar under ensamt ansvar att den produkt som beskrivs under "Tekniska data" uppfyller alla gällande bestämmelser i direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG, 2000/14/EG inklusive ändringar och stämmer överens med följande standarder: EN 60335-1, EN 50434.2000/14/EG: Garanterad ljudeffektnivå: Bedömningsmetod för överensstämmelse enligt bilaga V.	dB(A)	92	92

Produktkategori: 50
Teknisk tillverkningsdokumentation (2006/42/EG, 2000/14/EG) fås från:
Bosch Lawn and Garden Ltd., PT-LG/ENS23,
Stowmarket, Suffolk IP14 1EY, England
Henk Becker
Executive Vice President Engineering
Helmut Heinzelmann
Head of Product Certification PT/ETM9

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

01.08.2014

80 | Svenska

Montage

För din säkerhet

Obs! Före serviceåtgärder eller rengöring stäng av trädgårdsredskapet och dra ur stickproppen. Detta gäller även om nätsladden skadats eller är tilltrasslad.

Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elredskapets typskylt. Elredskap märkta med 230 V kan även anslutas till 220 V/240 V.

Strömkretsen ska säkras med minst:

AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A

En förlängningssladd med en för liten ledararea reducerar betydligt redskapets kapacitet. För sladdar upp till 25 m längd krävs en ledararea på minst 3 x 1,5 mm ^2 , för sladdar över 25 m längd måste ledararean vara minst 2,5 mm ^2 .

▶ SE UPP: Skarvsladdar av annat slag kan innebära fara. Skarvsladden, stickproppen och kontaktdonen måste vara vattentäta och godkända för användning utomhus.

Sladdkontaktdon ska vara torra och får inte ligga på marken. För ökat skydd rekommenderar vi att använda en FI-jordfelsbrytare (RCD) med en utlösningssström på högst 30 mA. Denna FI-jordfelsbrytare ska kontrolleras före varje användning.

Om anslutningssladden skadats får den repareras endast i en auktoriserad Bosch-verkstad.

När kabelvinda används, ska kabeln vara utrullad.

Montage

Ta redskapet ur förpackningen. (se bild A–D).

① Sväng knivverksskyddet 13 bakåt.
② ③ Häng upp påfyllningstratten 8 i trädgårdsredskapet och släpp sedan knivverkets käpa 13.
Tryck ned påfyllningstratten 8 och vrid den röda läsknappen 9 medurs mot stopp för att låsa påfyllningstratten 8; för läsning krävs att läsknappen 9 vrids ca 5 fulla varv.

Drift

Ställ upp redskapet på en fast, vägrät undergrund. Tippa eller förflytta inte redskapet under drift.
▶ Motorn stannar inte genast efter frånslag!

Ta bort jorden från rotknölar. Ovidkommande föremål som sten, glas, metall, textilier och plast får inte hamna i påfyllningstratten 8. I annat fall kan knivvalsen 16 skadas.

Påfyllningstratten 8 måste vara tom.

Inkoppling

Tryck på den gröna knappen 4.

Urkoppling

Tryck på den röda "stopp"-knappen 5.

För att skydda mekaniken, kan du inte starta trädgårdsredskapet under 2 s.

Skydd mot oavsiktlig återstart

Redskapet slås ifrån vid nätavbrott. När nätströmmen återkommer kopplas inte redskapet automatiskt på.

Backning

Tryck ned den gula knappen 6 och håll den nedtryckt för omkoppling av rotationsriktning.

Knivvalsen 16 roterar nu i motsatt riktning och "frigör" blockerat material.

Överbelastningsskydd

Vid för hög belastning (t.ex. blockering av knivvalsen 16) frånkopplas trädgårdsredskapet efter några sekunder, ett hörs.

Tryck på den röda stoppknappen för att åtgårda felet. Starta sedan trädgårdsredskapet i motsatt riktning.

Tryck ned den gula knappen 6 och håll den nedtryckt för att frigöra blockerat knivverk.

Om du startar trädgårdsredskapet i samma riktning, kan det inte starta och piper.

Om blockeringen inte kan avhjälpas måste knivverkets motplatta 15 tas bort.

Ställknappen 10 måste vridas en aning moturs för att frigöra "blockerat" material. Motplattan 15 måste sedan ställas in (se "Justering av motplattan (se bild H)").

Arbetsanvisningar

▶ Under arbete med redskapet använd alltid skyddsglasögon, hörselskydd och skyddshandskar.
- Kontrollera före användning att uppsamlingsbehållaren och påfyllningstratten är korrekt monterade.

Redskapet är försett med sensorer. Om uppsamlingsbehållaren 11 och påfyllningstratten 8 inteär korrekt placerade, startar inte redskapet och en ljudsignal avges (på AXT 23 TC/ 25 TC 2550 TC blinkar dessutom 2 lysdioder 14).

Tryck på den röda stoppknappen för att åtgärda felet.

Mata in materialet. Knivvalsen 16 drar automatiskt in tillfört material.

Längt material som sticker upp ur redskapet kan vid indragning piska; håll därför ett säkerhetsavständ till kvarnen!
- Mata endast in en så stor mängd att påfyllningstratten 8 inte täpps till.

Svenska | 81

• Sönderhacka visset, fuktigt och under en längre tid lagrat trädgårdsavfall i växel med grenar. Detta förhindrar en tilltäppning av knivvalsen 16.
• Sönderhacka inte mjukt avfall som t. ex. köksavfall; kom-postera dem direkt.
  – Se till att sönderhackat material kan fritt falla ur utkastarschaktet – Risk för stockning!
• Ventilationsöppningarna 3 får inte täckas av sönderhackat material.
• Undvik blockering i utkastarschaktet då detta medför stockning i påfyllningstratten 8.

Anvisningar för sönderhackning

Beroende på trämaterialets slag, ålder och torrhet kan det vara mer eller mindre svårt att sönderdela dem.

Optimalt resultat nås om grenar genast efter kapning sönderdelas.

Mjukt trädgårdsavfall ska sönderdelas i små mängder, speciellt om materialet är vått. Blockeringar kan undvikas genom periodisk sönderdelning av grenar.

Justering av motplattan (se bild H)

Motplattan 15 har justerats vid fabriken och behöver därför inte justeras före första användningen. Efter ett visst slitage måste motplattan 15 justeras (t. ex. om grenar hänger ihop och inte kan sönderdelas ordentligt). Vrid när motorn roterar framåt (gröna knappen 4) ställknapen 10 i små steg medurs tills ett svagt skrapande ljud hörs (kniv valsen 16 slipar motplattan 15 till rätt avständ, varvid små aluminiumspån faller ur utkastaröppningen).

Kontrollera att spån förekommer i uppsamlingsbehållaren 11.

Justera endast i erforderlig mån, i annat fall utsätts motplattan 15 för onödigt slitage.

Felsökning

Tabellen nedan visar felsymtom, möjlig orsak samt korrekt åtgård om trädgårdsredskapet inte skulle fungera felfritt. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet, ta kontakt med din serviceverkstad.

▶ Obs! Före serviceåtgärder eller rengöring stäng av trädgårdsredskapet och dra ur stickproppen. Detta gäller även om nätsladden skadats eller är tilltrasslad.

Symptom Möjlig orsak Åtgärd

Trädgårdsredskapet fungerar inte	Uppsamlingsbehållaren är felmonterad	Montera uppsamlingsbehållaren korrekt
	Päfyllningstratten är felmonterad Montera påfyllningstratten korrekt
	Nätuttaget är defekt Använd ett annat nätuttag
	Skarvsladden har skadats Kontrollera kabeln och byt ut om den skadats
	Trädgårdsredskapet är överhettat	Vänta tills trädgårdsredskapet svalnat
	Säkringen har löst ut Byt säkringen
Ljudsignal avges (på AXT 23 TC/ 25 TC 2550 TC blinkar dessutom två lysdioder) och trädgårdsredskapet startar inte	Uppsamlingsbehållaren/päfyllningstratten är felmonterad	Kontrollera att uppsamlingsbehållaren sit-ter i rätt lägeKontrollera att påfyllningstratten sitter i rätt läge och med den röda låsknappen fastspänd genom medursvridning
Trädgårdsredskapet piper tre gånger i intervaller och startar inte. (vid AXT 23 TC/25 TC/2550 TC blinkar dessutom två LED)	Den elektroniska styrenheten är överhettad	Tryck på stoppknappen. Vänta tills maskinen svalnat. Maskinen piper under 2 sekunder och strömställaren går i läge Standby.
En LED blinkar (vid AXT 23 TC/ 25 TC 2550 TC)	Ingen; lysdioderna blinkar korrekt;trädgårdsredskapet är anslutet till nät-strömmen och driftklart
Trädgårdsredskapet piper i intervaller och startar inte, felet kan inte åtgärdas genom tryck på stoppknappen (vid AXT 23 TC/25 TC/2550 TC blinkar dessutom två LED)	Underspänningsskydd Starta trädgårdsredskapet på nytt.Kontrollera att skarvsladden fyller kraven (en skarvsladd av dålig kvalitet kan orsaka fel)Om du använder ett aggregat, kontrollera att det fungerar riktigt.

82 | Svenska
Symptom Möjlig orsak Åtgärd

Trädgårdsredskapet piper kontinuerligt i 10 sekunder och startar inte, felet kan inte åtgärdas genom tryck på stoppknappen (vid AXT 23 TC/25 TC/2550 TC blinkar dessutom två LED)	Den elektroniska styrenheten är felaktig	Ta kontakt med auktoriserad Bosch kundservice
Materialet dras inte in	Materialet är vått och mjukt	Använd inmataren för att skjuta in hackelsen i trädgårdsredskapet
	Hackelsen kommer i kläm i trädgårdsredskapet	Ta bort blockerande material (använd all-tid trädgårdshandskar)Tryck på returknappen (se "Backning")
Materialet sönderhackas inte fullständigt och hänger ihop	Motplattan måste justeras	se "Justering av motplattan (se bild H)"
Material som sitter fast mellan knivval-sen och motplattan kan inte lossas med reverseringsknappen	Motplattan är felinställd	Tryck in ställknappen 10, stick in sexkant-nyckeln 17 (5 mm – ingår inte i leveran-sen) i skruvskallens urtag och skruva mot-urs för att lossa ställskruven och härvid motplattan (se bild I)Efter det blockeringen avhjälpts, justera motplattan (se "Justering av motplattan (se bild H)")

Underhåll och rengöring

Obs! Före serviceåtgärder eller rengöring stäng av trädgårdsredskapet och dra ur stickproppen. Detta gäller även om nätsladden skadats eller är tilltrasslad.
Använd alltid skyddshandskar när arbeten utförs med trädgårdsredskapet eller vid underhåll/rengöring.

Anvisning: Regelbundna underhållsåtgärder garanterar en lång och tillförlitlig brukstid.

Kontrollera regelbundet att trädgårdsredskapet inte har synliga fel eller brister såsom skadad kniv, lösa förband och slitna eller skadade delar.

Kontrollera att skyddskåporna och skyddsanordningarna är oskadade och korrekt monterade. Innan elredskapet tas i bruk ska nödvändiga underhållsåtgärder och reparationer utföras.

Om i trädgårdsredskapet trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch-trädgårdsredskap.

Demontering av motplattan (se bild J)

Obs! Före serviceåtgärder eller rengöring stäng av trädgårdsredskapet och dra ur stickproppen. Detta gäller även om nätsladden skadats eller är tilltrasslad.
Använd alltid skyddshandskar när arbeten utförs med trädgårdsredskapet eller vid underhåll/rengöring.

Vid normal användning och justering enligt anvisning har knivvalsen 16 och motplattan 15 en livslängd på flera år.

För demontering, rengöring eller byte av motplattan 15 gör så här:

① ② Skruva bort motplattans skruv som bilden visar.
3 Lyft bort motplattan 15 med en skruvmejsel.
Ätermonteringen sker i omvänd ordningsföljd, varefter motplattan 15 måste justeras (se "Justering av motplattan (se bild H)").

Efter utfört arbete/förvaring

Kompostkvarnen får inte rengöras med högtrycksaggregat eller rinnande vatten.

Rengör trädgårdsredskapet noggrant utvändigt med en mjuk borste och en trasa. Använd varken vatten, lösnings- eller polermedel. Avlägsna alla gräsrester och avlagringar, framför allt från ventilationsöppningarna 3.

Lagra redskapet på en torr plats. Ställ inte upp andra föremål på redskapet.

Sladden kan förvaras på kompostkvarnen (endast UK). (se bild K).

Kompostkvarnen kan som bilden visar B lagras efter demontering av påfyllningstratten (se även "Montering av påfyllingstrakten (se bildene E-F)").

Kundtjänst och användarrådgivning

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnumret som består av 10 siffror och som finns på trädgårdsredskapets typskylt.

Norsk|83

Svenska

Trädgårdsredskap, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte trädgårdsredskap i hushållsavfall!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU för elektriska och elektroniska apparater och dess modifiering till nationell lag måste obrukbara elektriska och elektroniska apparater omhändertas separat och lämnas in för återvinning på miljövänligt sätt.

Ändringar förbehälles.

Norsk
