NAUDOJIMO INSTRUKCIJA VX24A ASUS
Lietuviškai....Puslapis 250
AXT 22 D / 25 D
AXT 23 TC / 25 TC / 2550 TC
Dèmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus.
Susipažinkite su sodo priežiūros irankio valdymo elementais bei išmokite tinkamai juo naudotis.
Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Ant sodo priežiūros įrankio pavaizduotų simbolių paaiškinimas
Bendrasis įspėjimas apie pavojų.
Atidžiai perskaitykite šią naudojimo instrukciją.
Prieš pradėdami pjovimo mechanizmo techninės priežiūros darbus, prietaisą išjunkite ir iš kištukinio lizdo ištraukite kištuką. Jei dirbant yra pažeidžiamas arba nutraukimas laidas, būtina neliečiant laido nedelsiant išjungti atitinkamos elektros srovės grandinės saugiklj. Niekada nenaudokite prietaiso su pažeistu laidu.
Visada avėkite tvirtus batus, mūvėkite apsauginėmis pirštinėmis ir ilgomis kelnėmis.
Saugokitės besisukančių pjovimo peilių. Nekiškite rankų ar kojų į angą, kai prietaisas veikia.
Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės.
Jspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo.
Prieš prisiliesdami prie prietaiso dalių palaukite, kol jos visiškai nustos veikti.
Dribkite su apsauginiais akiniais.
Dirbkite su klausos apsaugos priemonėmis.
Nenaudokite sodo priežiūros jrankio, kai lyja, ir nepalikite jo lyjant lauke.
Nelipkite ant surinkimo krepšio.
Lietuviškai | 251
Naudojimas
▶ Prietaisui veikiant nekiškite rankos i užpildymo angą 8. Prietaisą išjungus, kelias sekundes jis dar veikia iš inercijos.
▶ Niekada neleiskite sodo priežiūros jrankiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su sodo priežiūros jrankiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje.
▶ Šis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų asmenys (įskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu.
Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu nežaistų.
▶ Prieš jjungiant prietaisą, jį reikia sumontuoti, kaip nurodyta instrukcijoje.
▶ Saugumui užtikrinti patariama naudoti nuotėkio srovės jungiklį (RCD), kurio maksimali nuotėkio srovė yra 30 mA. Šis nuotėkio srovės jungiklis turi būti tikrinamas prieš kiekvieną naudojimą.
►Naudokite tik lauko darbams skirtą, nuo aptaškymo apsaugotą ilginamąjj laidą.
▶Nelieskite kištuko ir kištukinio lizdo šlapiomis rankomis.
▶ Maitinimo laido arba ilginamojo laido niekada nepervažiuokite, nesuspauskite ir už jo netempkite, nes jį galite pažeisti. Saugokite laidą nuo karščio, tepalų ir aštrių briaunų.
- Dirbant su prietaisu pašaliniams asmenims ar gyvūnams artintis prie prietaiso arčiau kaip 3 metrų atstumu draudžiama. Dirbantysis yra atsakingas už darbo zoną trečiųjų asmenų asmenų atžvilgiu.
▶ Bosch tik tada gali užtikrinti, kad prietaisas nepriekaištingai veiks, kai naudojama tik originali papildoma jranga.
▶ Prieš pradėdami dirbti su prietaisu, išstudijuokite naudojimo instrukciją.
▶ Nedirbkite su plačiais drabužiais, kabančiais raišteliais ar kaklaraiščiais.
▶ Prietaisą statykite laisvame plote (ne per arti sienų ar kitų stacionarių kliūčių) ant tvirto, horizontalaus pagrindo.
▶ Nestatykite prietaiso ant grjsto ar žvyruoto pagrindo. Prietaiso išmestos medžiagos gali sužeisti.
▶ Prieš naudojimą visada būtinai patikrinkite, ar gerai priveržti varžtai, veržlės ir kiti tvirtinamieji elementai, ar tinkamai sumontuoti apsauginiai įtaisai ir gaubtai. Pakeiskite pažeistus arba nejskaitomus jspėjamuosius užrašus bei ženklus.
▶ Prieš jjungdami prietaisą jsitikinkite, kad užpildymo anga yra tuščia.
▶ Stovékite taip, kad veidas ir kitos kūno dalys būtų saugiu atstumu nuo prietaiso užpildymo angos.
252 | Lietuviškai
▶ Saugokitės, kad rankos bei kitos kūno dalys ir drabužiai nepatektų i prietaiso užpildymo angą ar išmetimo angą ir nepriartėtų prie judančių prietaiso dalių.
- Visada išlaikykite pusiausvyrą ir tvirtai stovėkite. Nepasilenkite per daug arti prietaiso. Kai pildote prietaisą smukinamaja medžiaga, nestovėkite aukščiau nei prietaiso koja.
- Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo zonos.
▶Ypač atidžiai stebėkite, kad j užpildymo angą nepatektų pašalinių daiktų, pvz., metalinių dalių, akmenų, butelių, skardinių ir kitokių svetimkūnių.
▶ Jei peiliai atsitrenkia j kokj nors pašalinj daiktą, prietaisas pradeda skleisti nejprastą triukšmą ar vibruoti, nedelsdami jį išjunkite, kad smulkinimo mechanizmas sustotų. Iš kištukinio ištraukite kištuką ir atlikite šiuos veiksmus:
- Nustatykite gedima.
- Pakeiskite arba suremontuokite pažeistas dalis.
– Patikrinkite, ar dalys neatsilaisvinusios ir, jei reikia, jas užveržkite.
▶ Neremontuokite sodo priežiūros prietaiso patys, nebent turite prietaiso remontui būtiną išsilavinimą.
▶ Stebėkite, kad smulkinamoji medžiaga neužblokuotų išmetimo zonos; tai trukdys medžiagos transportavimui, ir smulkinamieji
objektai gali būti išmetami atgal j užpildymo angą.
▶ Jei prietaisas užsikemša, jj išjunkite ir palaukite, kol sustos smulkinimo mechanizmas. Prieš pašalindami iš prietaiso smulkinamą medžiagą, iš kištukinio lizdo ištraukite kištuką.
▶ Patikrinkite, ar nepažeisti ir tinkamai uždėti gaubtai ir apsauginiai įtaisai. Prieš pradėdami naudoti atlikite būtinus techninės priežiūros ir remonto darbus.
▶Nekeiskite variklio sūkių skaičiaus nustatymų. Iškilus problemai kreipkitės į Bosch klientų aptarnavimo skyrių.
▶ Kad neperkaistų variklis ir išvengtumėte gaisro pavojaus, iš ventiliacinių angų visada išvalykite smulkinamos medžiagos liekanas ar kitokias apnašas.
▶ Niekad nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis.
▶ Prieš pasitraukdami iš darbo vietos, visada išjunkite prietaisą, palaukite, kol sustos smulkinimo mechanizmas, ir ištraukite kištuka.
▶ Neverskite veikiančio prietaiso.
▶ Saugokite prietaisą nuo lietaus.
Prietaisą laikykite tik sausoje vietoje.
▶ Jei naudojate aggregatorių, pasirinkite jį su automatiniu įtampos reguliavimu, kad nepatirtumėte žalos dėl viršįtampio.
Techninė priežiūra ir sandėliavimas
▶ Prieš pradėdami atlikti prietaiso techninės priežiūros darbus, jį tikrinti, keisti papildomą įrangą ar prieš padėdami sandėliuoti, prietaisą
Lietuviškai | 253
išjunkite, iš kištukinio lizdo ištraukite kištuką ir palaukite, kol prietaisas atvės. Prieš kiekvieną apžiūrą ar reguliavimą įsitikinkite, kad visos judamosios dalys yra visiškai sustojusios.
▶ Prižiūrėkite prietaisą ir laikykite jį švarų.
▶ Patikrinkite sodo priežiūros įrankį ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis.
▶Isitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch.
▶ Jei naudojate ilginamajj laidą, jis turi būti pritaikytas ne mažesnei srovei nei prietaiso maitinimo laidas.
▶ Reguliariai tikrinkite, ar nepažeisti maitinimo ir ilginamieji laidai, ar nėra pastebimų senėjimo požymių. Nedirbkite su prietaisu, jei pažeisti laidai.
Reguliuodami smulkinimo mechanizmą atminkite, kad nepaisant to, jog priverstinai prietaisą išjungus srovės tiekimas j variklj buvo nutrauktas ir variklio jjungti nejmanoma, smulkinimo mechanizmas vis tik gali suktis, jei variklj pasuksite ranka.
▶Jokiu būdu nebandykite atjungti priverstinio išjungimo.
Gaminio ir techninių duomenų aprašas
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateikty saugos nuorody ir reikalavimy, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.
Elektrinio įrankio paskirtis
Šis prietaisas skirtas pluoštinėms bei medinėms buitinėms ir sodo atliekoms smulkinti, kad jas būtų galima tinkamai kompostuoti.
Surinkimo krepšys skirtas susmulkintai medžiagai surinkti ir užpildymo angos korpusui bei grūstuvui sandėliuoti. Surinkimo krepšj kitokiais tikslais naudoti draudžiama.
Tiekiamas komplektas
Atsargiai išpakuokite sodo priežiūros įrankį ir patikrinkite, ar yra visos žemiau nurodytos dalys:
- Tyliai veikiantis smulkintuvas
- N audojimo instrukcija Jei dalių trūksta arba jos pažeistos, prašome kreiptis j prekybos atstovą.
Visiškai sumontuoto sodo priežiūros įrankio svoris yra apie 30,5–31,3 kg. Norėdami išimti sodo priežiūros įrankį iš pakuotės, jei reikia, pasikvieskite pagalbos.

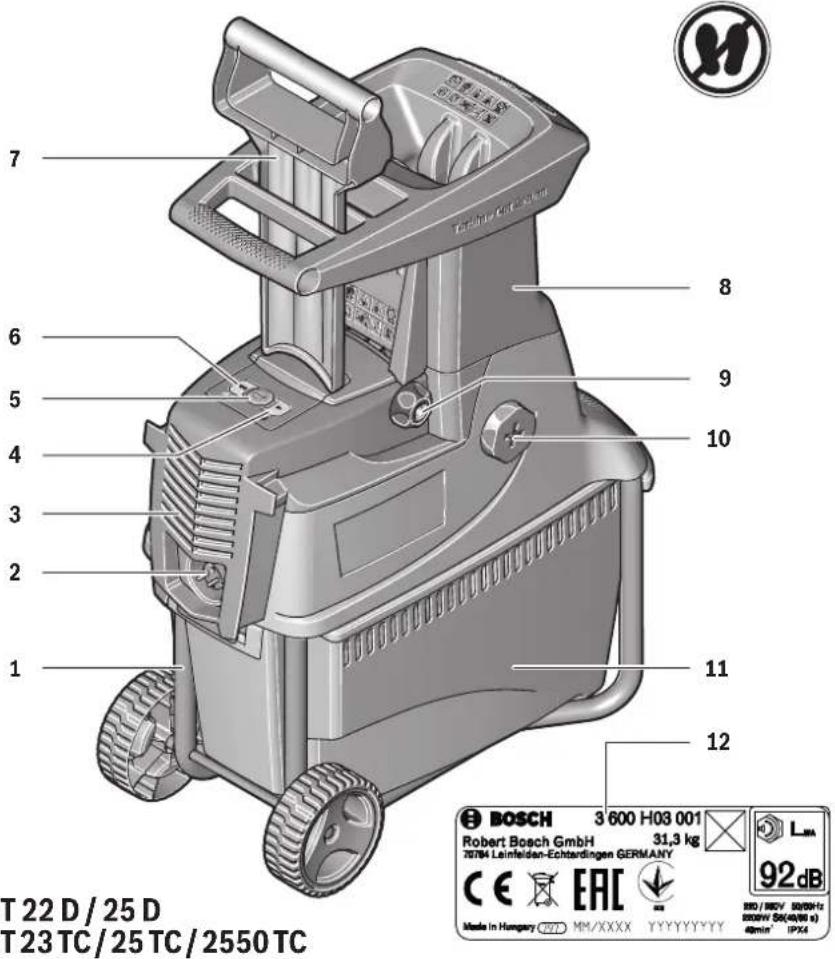

Pavaizduoti prietaiso elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka sodo priežiūros įrankio schemos numerius.
1 Važiuoklė
2 Kištukas**
3 Ventiliacinês angos
4 Žalias mygtukas
5 Raudonas „Išjungimo“ mygtukas
6 Geltonas mygtukas
7 Grüstuvas
8 Užpildymo anga
9 Fiksavimo mygtukas
10 Reguliavimo ratukas
11 Surinkimo krepšys
12 Serijos numeris
13 Smulkinimo mechanizmo dangtis
14 Šviesadiodis indikatorius (tik AXT 23 TC/ 25 TC 2550 TC)
15 Prispaudimo plokštelė
16 Pjovimo velenas
17 Šešiabriaunis raktas*
\~ priklausomai nuo šalies
*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsu papildomos įrangos programoje.
254 | Lietuviškai
Techniniai duomenys
| Tyliai veikiantis smulkintuvas | AXT 22 D | AXT 25 D | AXT 23 TC | AXT 25 TC | AXT 2550 TC | |
| Gaminio numeris | 3 600 ... | H03 0.. | H03 1.. | H03 2.. | H03 3.. | H03 3.. |
| Naudojamoji galia, S 6 (40/60 s)1) | W 2200 2500 2300 2500 2500 | |||||
| Naudojamoji galia, S 1 | W 2000 2300 2100 2300 2300 | |||||
| Tuščiosios eigos sūkių skaičius | min-1 | 40 40 40 40 | 40 | |||
| Pjovimo sistema | Frezavimo velenas | Frezavimo velenas | „Turbine-Cut“ | „Turbine-Cut“ | „Turbine-Cut“ | |
| Maks. našumas | kg/h 180 | 2) | 1902) | 2152) | 2302) | 2302) |
| Maks. šakų skersmuo | mm | 382) | 402) | 422) | 452) | 452) |
| Surinkimo krepšys | I | 53 | 53 | 53 | 53 | 53 |
| Svoris pagal „EPTA-Procedure 01/2003" | kg | 31,3 | 31,3 | 30,5 | 30,5 | 30,5 |
| Apsaugos klasė | ± /I | ± /I | ± /I | ± /I | ± /I | |
^1 Darbo režimas S 6 (40 %) nurodo apkrovos profilj, kurj sudaro 40 s apkrova ir 60 s darbas tuščiaja eiga. Praktiniam naudojimui leidžiamas nuolatinio veikimo režimas.
^71 Priklausomai nuo smulkinamos medžiagos savybių.
Jungiant prietaisą atsiranda trumpalaikis jtampos kritimas. Esant netinkamoms elektros tinklo sąlygoms, gali sutrikti kitų prietaisų veikimas. Jei tinklo varža yra mažesné nei 0,36 omų, trikdžių neturėtų būti.
Informacija apie triukšmą ir vibraciją
| Triukšmo emisijos vertės nustatytos pagal EN 50434. | 3 600 ... | H03 0.. | H03 2.. |
| H03 1.. | H03 3.. | ||
| Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: | |||
| Garso slėgio lygis | dB(A) | 81 | 82 |
| Garso galios lygis | dB(A) | 89 | 90 |
| Paklaida K | dB | =3 | =2 |
| Dirbkite su klausos apsaugos priemonėmis! | |||
Atitikties deklaracija €
| 3 600 ... | H03 0..H03 1.. | H03 2..H03 3.. | |
| Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, 2014/30/ES, 2006/42/EB, 2000/14/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 60335-1, EN 50434.2000/14/EB: garantuotas garso galios lygis:Atitikties įvertinimas atliktas pagal priedą V. | dB(A) 92 92 | ||
Produkto kategorija: 50
Techniné byla (2006/42/EB, 2000/14/EB) laikoma:
Dèmesio! Prieš pradėdami techninės priežiūros ar remonto darbus, sodo priežiūros įrankį išjunkite ir ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, Įpjautas ar susipalniojo maitinimo laidas.
Patikrinkite tinklo įtampa: maitinimo šaltinio įtampa turi sutapti su įrankio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus prietaisus galima jungti ir prie 220 V/240 V maitinimo tinklo.
Elektros srovės grandinė turi būti apsaugota ne mažesniais, nei žemiau nurodyta, saugikliais:
AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A
Per mažo skersmens ilginamasis laidas žymiai sumažina prietaiso našumą. Laidai, kurių ilgis iki 25 m, turėty būti ne mažesnio kaip 3 x 1,5 mm² skerspjūvio, o ilgesni kaip 25 m ilgio laidai — ne mažesnio kaip 2,5 mm² skerspjūvio.
ATSARGIAI: reikalavimų neatitinkantys ilginamieji laidai gali būti pavojingi. Ilginamasis laidas, kištukas ir lizdas turi būti nepralaidūs vandeniui ir skirti naudoti lauke.
Laidų jungtys turi būti sausos ir negulėti ant žemės.
Saugumui užtikrinti patariama naudoti nuotėkio srovės jungiklj (RCD), kurio maksimali nuotėkio srovė yra 30 mA. Šis nuotėkio srovės jungiklis turi būti tikrinamas prieš kiekvieną naudojimą.
Jei jungiamasis laidas yra pažeistas, jis turi būti sutaisytas įgaliotose Bosch remonto dirbtuvėse.
Jei naudojamas laido būgnas, laidas nuo būgno turi būti nusuktas.
Montavimas
Išimkite prietaisą iš pakuotės. (žr. pav. A–D).
Užpildymo angos korpuso montavimas (žr. pav. E - F)
① Smulkinimo mechanizmo dangtj 13 palenkite atgal.
② ③ I prietaisą jstatykite użpildymo angos korpusą 8 ir nuleiskite smulkinimo mechanizmo dangtį 13.
Užpildymo angos korpusą 8 paspauskite žemyn ir sukite raudoną fiksatorių 9 pagal laikrodžio rodykle iki atramos, kad užfiksuotumėte užpildymo angos korpusą 8; tuo tikslu fiksatorių 9 reikia pasukti apie 5 sūkių.
Naudojimas
Paruošimas darbui (žr. pav. G)
- Prietaisą visada statykite ant tvirto, horizontalaus pagrindo. Neverskite ir nestumkite veikiančio prietaiso.
▶ Išjungus variklj, jis dar kurį laiką veikia iš inercijos!
Nuo šaknu nuvalykite žemių likučius. Saugokite, kad j užpildymo angą 8 nepatektų pašalinių daiktų, pvz., akmenų, stiklo, metalo, audinių ir plastmasės. Priešingu atveju gali būti pažeidžiamas pjovimo velenas 16.
Užpildymo anga 8 turi būti tuščia.
ljungimas
Paspauskite žalią mygtuką 4.
Išjungimas
Paspauskite raudoną „Išjungimo“ mygtuką 5.
Sodo priežiūros įrankio 2 s negalėsite paleisti iš naujo, kad būty apsaugoma mechanika.
Apsauga nuo pakartotinio įsijungimo
Dingus elektros tinklo srovei, prietaisas išjungiamas. Aktyvavus energijos tiekimą, prietaisas automatiškai jsijungti negali.
Atgalinė eiga
Norėdami pakeisti sukimosi kryptj, paspauskite ir laikykite paspaustą geltoną mygtuką 6.
Pjovimo velenas 16 sukasi priešinga kryptimi ir pašalina užstrigusią medžiagą.
Apsauga nuo perkrovos
Esant perkrovai (pvz., užsiblokavus pjovimo velenui 16), sodo priežiūros įrankis gali po kelių sekundžių nustoja veikti, pasigirsta garsinis signalas.
Norédami ištrinti klaidą, paspauskite raudoną STOP mygtuką. Po to paleiskite sodo priežiūros jrankį priešinga kryptimi. Kad atblokuotumėte užsiblokavusį pjovimo mechanizmą, paspauskite ir laikykite paspaustą geltoną mygtuką 6.
Jei sodo priežiūros įrankį paleisite eksploatuoti ta pačia kryptimi, jis nepasileis ir pypsės.
Jei kliūties pašalinti nepavyksta, nuo pjovimo mechanizmo reikia nuimti prispaudimo plokštelę 15.
Reguliavimo ratuką 10 reikia šiek tiek pasukti prieš laikrodžio rodyklę, kol bus pašalinama „užstrigusi” medžiaga. Po to prispaudimo plokštele 15 reikia sureguliuoti (žr.
„Prispaudimo plokštelės reguliavimas (žr. pav. H)“).
Darbo patarimai
- Dirbdami su prietaisu dévěkite apsauginius akinius, klausos apsaugos priemones ir můvěkite apsauginémis pirštínémis.
Prieš pradėdami naudotis prietaisu patikrinkite, ar tinkamai sumontuotas surinkimo krepšys ir užpildymo angos korpusas.
Prietaisas yra su jutikliais. Jei surinkimo krepšys 11 ir užpildymo angos korpusas 8 nėra tinkamoje padėtyje, prietaisas nejsjungia ir pasigirsta garsinis signalas (prietaisuose AXT 23 TC/ 25 TC 2550 TC papildomai mirksi dar 2 šviesadiodžiai indikatoriai 14).
Norėdami ištrinti klaidą, paspauskite raudoną STOP mygtuką. Jdėkite smulkinamą medžiagą. Jstumtą medžiagą pjovimo velenas 16 traukia savaime.
256 | Lietuviškai
- Iš prietaiso kyšančios ilgesnės šakos įtraukimo metu gali smūgiuoti į visas puses, todėl laikykitės saugaus atstumo!
- Smulkinamosios medžiagos dékite tiek, kad neužsikimštu užpildymo anga 8.
- Suvytusias, drėgnas, jau kelias dienas laikomas sodo atliekas smulkinkite pakaitom su šakomis. Taip apsaugosite pjovimo veleną 16 nuo aplipimo smulkinama medžiaga.
- Nesmulkinkite minkštu medžiagų, pvz., virtuvės atliekų, o kompostuokite jas iš karto.
- Steběkite, kad smulkinamoji masė laisvai kristų pro išmetimo angą – priešingu atveju gali užsikimšti anga!
- Ventiliacinių angų 3 susmulkinta medžiaga neturi uždengti.
- Saugokite, kad neužblokuotumėte išmetimo angos, priešingu atveju smulkinama medžiaga gali būti išmetama iš užpildymo angos 8.
Smulkinimo patarimai
Priklausomai nuo medienos tipo, senumo ir sausumo, šakos smulkinamos lengviau ar sunkiau.
Optimalių rezultatų pasieksite, jei smulkinsite ką tik nupjautas, nesudžiūvusias šakas.
Minkštas sodo atliekas reikia smulkinti mažais kiekiais, ypač jei smulkinama medžiaga yra šlapia. Užsiblokavimo galima išvengti periodiškai smulkinant šakas.
Prispaudimo plokštelės reguliavimas (žr. pav. H)
Prispaudimo plokštelė 15 gamykloje yra sureguliuota, prieš pradedant prietaisą naudoti pirmą kartą, jos reguliuoti nereikia.
Prispaudimo plokštelę 15 reikia reguliuoti dėl susidėvėjimo (pvz., jei šakų nepavyksta tinkamai susmulkinti, t.y. jos jos neatsiskiria ir sudaro lyg grandinę).
Varikliui sukantis pirmyn (žalias mygtukas 4), reguliavimo ratuką 10 mažais žingsneliais sukite laikrodžio rodyklės kryptimi, kol išgirsite tylų šlifavimo garsą (pjovimo velenas 16 šlifujoja prispaudimo plokšteļę 15 tinkamu atstumu, ir iš išmetimo angos iškrenta kelios smulkios aliuminio drožlės).
Tai patikrinkite, pažiūrėję i drožles surinkimo krepšyje 11.
Prispauskite tik tiek, kiek reikia, priešingu atveju prispaudimo plokštelė 15 be reikalo dėvėsis.
Gedimų nustatymas
Jei sodo priežiūros jrankis veikia su triktimis, žemiau esančioje lentelėje rasite gedimų požymius, galimas priežastis bei gedimų šalinimo būdus. Jei žemiau nurodytomis priemonėmis gedimo nustatyti ir pašalinti nepavyksta, kreipkitės į remonto dirbtuves.
Dèmesio! Prieš pradėdami techninės priežiūros ar remonto darbus, sodo priežiūros įrankį išjunkite ir ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.
| Sodo priežiūros jrankis neveikia | Netinkamai sumontuotas surinkimo krepšys | Tinkamai sumontuokite surinkimo krepšj |
| Netinkamai sumontuotas užpildymo angos korpusas | Tinkamai sumontuokite užpildymo angos korpusą | |
| Sugedęs kištukinis lizdas | Naudokitės kitu kištukiniu lizdu | |
| Pažeistas ilginamasis laidas | Patikrinkite laidą ir, jei pažeistas, pakeiskite | |
| Sodo priežiūros jrankis perkaito | Palaukite, kol sodo priežiūros jrankis atvės | |
| Suveikė saugiklis | Pakeiskite saugiklj | |
| Pasigirsta garsinis signalas (AXT 23 TC/ 25 TC 2550 TC papildomi mirksi dar 2 šviesadiodžiai indikatoriai) ir sodo priežiūros jrankis nejsijungia | Netinkamai sumontuotas surinkimo krepšys ar užpildymo angos korpusas | Įsitikinkite, kad surinkimo krepšys yra tinkamoje padėtyjeĮsitikinkite, kad užpildymo angos korpusas yra tinkamoje padėtyje ir užfiksuotas pasukus raudoną fiksavimo mygtuką pagal laikrodžio rodyklę |
| Sodo priežiūros jrankis periodiškai pysi po tris kartus ir nepasileidžia. (AXT 23 TC/25 TC/2550 TC papildomai mirksi du šviesadiodžiai indikatoriai) | Elektroninis valdiklis perkaito Paspauskite STOP mygtuką. Palaukite, kol mašina atvės. Mašina pysi 2 sekundes ir jungiklis pereina j parengties būseną. | |
Lietuviškai | 257
| Mirksi šviesadiodis indikatorius (prietaisuose AXT 23 TC/ 25 TC 2550 TC) | Gedimo nėra; šviesadiodis indikatorius turi mirksėti; sodo priežiūros įrankis yra prijungtas prie energijos tiekimo šaltinio ir paruoštas naudoti | |
| Sodo priežiūros įrankis pypsi tam tikrais intervalais, spaudžiant STOP mygtuką klaidos nepavyksta pašalinti (AXT 23 TC/25 TC/2550 TC papildomai mirksi du šviesadiodžiai indikatoriai). | Apsauga nuo per žemos įtampos | Sodo priežiūros įrankį paleiskite iš naujo. Patikrinkite ar ilginamasis laidas atitinka reikalavimus (dėl blogos kokybės ilginamojo laido gali kilti trikčių)Jei naudojate agregatorių, patikrinkite, ar tinkamai veikia. |
| Sodo priežiūros įrankis tęstinai pypsi 10 s ir nepasileidžia, spaudžiant STOP mygtuką klaidos nepavyksta pašalinti (AXT 23 TC/25 TC/2550 TC papildomai mirksi du šviesadiodžiai indikatoriai). | Elektroninis valdiklis su defektu | Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių |
| Nejtraukiama smulkinama medžiaga | Smulkinama medžiaga yra šlapia ir minkšta | Smulkinamai medžiagai į sodo priežiūros įrankį įstumti naudokite grūstuvą |
| Smulkinama medžiaga užstringa sodo priežiūros įrankyje | Pašalinkite stringančią smulkinamą medžiagą (visada mūvėkite sodininko pirštinemis)Paspauskite atgalinės eigos mygtuką (žr. „Atgalinė eiga“) | |
| Smulkinama medžiaga netinkamai susmulkinama, t.y. ji neatsiskiria ir sudaro lyg grandinę | Reikia sureguliuoti prispaudimo plokštelę | žr. „Prispaudimo plokštelės reguliavimas (žr. pav. H)“ |
| Tarp pjovimo veleno ir prispaudimo plokštelės užstrigusios medžiagos nepavyksta atlaisvinti atgalinės eigos mygtuku | Netinkamai nustatyta prispaudimo plokštelė | Įspauskite reguliavimo ratuką 10, j varžo galvutės išpjovą įstatykite šešiabriaunj raktą 17 (5 mm – nejeina į tiekiamą komplektą) ir, sukdami prieš laikrodžio rodyklę, atlaisvinkite reguliavimo varžtą, o tuo pačiu ir prispaudimo plokštelę (žr. pav. I)Pašalinę kamštį, prispaudimo plokštelę nustatykite iš naujo (žr. „Prispaudimo plokštelės reguliavimas (žr. pav. H)“) |
Priežiūra ir valymas
▶ Démesio! Prieš pradėdami techninės priežiūros ar remonto darbus, sodo priežiūros [rank] išjunkite ir ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.
- Dirbdami su sodo priežiūros įrankiu ir atlikdami techninės priežiūros ir valymo darbus visada mūvėkite apsauginėmis pirštėnėmis.
Nuoroda: kad prietaisą ilgai ir patikimai naudotumėte, reguliariai atlikite žemiau nurodytus techninės priežiūros darbus.
Reguliariai tikrinkite, ar nėra akivaizdžių sodo priežiūros įrankio pažeidimų, pvz., atsilaisvinusių ar pažeistų peilių, atsilaisvinusių jungčių ir susidėvėjusių ar pažeistų dalių.
Patikrinkite, ar nepažeisti ir tinkamai uždėti gaubtai ir apsauginiai įtaisai. Prieš pradėdami naudoti atlikite būtinus techninės priežiūros ir remonto darbus.
Jei, nepaisant kruopščios gamybos ir patikrinimo, sodo priežiūros jrankis sugestų, jo remontas turi būti atliekamas įgaliotose Bosch prietaisų remonto dirbtuvėse.
Prispaudimo plokštelės išmontavimas (žr. pav. J)
▶ Dèmesio! Prieš pradėdami techninės priežiūros ar remonto darbus, sodo priežiūros įrankį išjunkite ir ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.
- Dirbdami su sodo priežiūros įrankiu ir atlikdami techninės priežiūros ir valymo darbus visada mūvėkite apsauginėmis pirštėnėmis.
258 | Lietuviškai
Tinkamai naudojami ir pagal instrukcijas nustatomi pjovimo velenas 16 ir prispaudimo plokštelė 15 gali būti eksploatuojami daugelį metų.
Norėdami prispaudimo plokštelę 15 išmontuoti, valyti ar pakeisti, atlikite šiuos veiksmus:
① ② Kaip pavaizduota paveiksle, visiškai išsukite prispaudimo plokštelės varžtus.
③ Atsuktuvu iškelkite prispaudimo plokštele 15. Sumontuojama atbuline išmontavimui tvarka; po to prispaudimo plokštele 15 reikia sureguliuoti (žr. „Prispaudimo plokšteles reguliavimas (žr. pav. H)“).
Baigus darba. Sandėliavimas
Smulkintuvą draudžiama plauti aukšto slėgio plovimo jrenginiais arba tekančiu vandeniu.
Sodo priežiūros jrankio išorinę dalį kruopščiai nuvalykite švelniu šepetėliu ir skudurėliu. Nenaudokite vandens, tirpiklių ir poliravimo priemonių. Nuvalykite žolės likučius ir apnašas, ypač nuo ventiliacinių angų 3.
Prietaisą laikykite sausoje vietoje. Ant prietaiso nedėkite jokių daiktų.
Laidą, kaip pavaizduota, galima laikyti susuktą ant smulkintuvo (tik UK). (żr. pav. K).
Išmontavus užpildymo angos korpusa, smulkintuvą, kaip pavaizduota B pav., galima sandėliuoti (taip pat žr. „Užpildymo angos korpuso montavimas (žr. pav. E–F)“).
Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba
leškant informacijos ir užsakant atsargines dalis būtina nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį firminėje lentelėje.
Lietuva
Bosch jrankiy servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Šalinimas
Sodo priežiūros įrankis, papildoma įranga ir pakuotės turi ekologiškai utilizuojami.
Nemeskite sodo priežiūros įrankių į buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atlieku ir šios direktyvos perkėlimo j nacionalinę teisę aktus, naudoti nebetinkami elektriniai ir elektroniniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
