VH196D - Monitor ASUS - Gratis bruksanvisning og manual

Produkttype	LCD-skjerm
Merke	ASUS
Modell	VH196D
Oppløsning	1440 x 900 piksler
Maksimal oppdateringsfrekvens	75 Hz
Videoinngangskontakter	VGA, DVI-D (avhengig av modell)
Lydinngang	3,5 mm jack (for modeller med høyttalere)
Baklysteknologi	LED
SPLENDID-funksjon	5 forhåndsdefinerte videomodi
Automatisk justering	Ja, ved å holde knappen inne
OSD-innstillinger	Kontrast, lysstyrke, posisjon, fase, frekvens, fargetemperatur, volum
Strømforsyning	110-240 V AC, 50/60 Hz
Innebygde høyttalere	Valgfritt (på enkelte modeller)
Sikkerhet	Ikke utsett for fuktighet eller regn
Vedlikehold	Myk, tørr klut

Ofte stilte spørsmål - VH196D ASUS

Strømindikatoren lyser ikke, hva gjør jeg?

Kontroller at skjermen er slått på ved å trykke på strømknappen. Sørg for at strømledningen er riktig koblet til skjermen og en fungerende stikkontakt. Hvis problemet vedvarer, kontakt en kvalifisert tekniker.

Strømindikatoren er oransje og ingen bilde vises, hvorfor?

Kontroller at datamaskinen og skjermen er slått på. Sjekk at signalkabelen (VGA eller DVI) er riktig koblet til begge enhetene. Inspiser kabelen for å se om noen pinner er bøyd. Test med en annen skjerm om mulig for å isolere problemet.

Bildet er for lyst eller for mørkt, hvordan justere?

Bruk OSD-menyen for å justere innstillingene for kontrast og lysstyrke. Åpne menyen ved å trykke på MENU-knappen, og naviger deretter til de aktuelle alternativene.

Bildet er ikke godt sentrert eller har feil størrelse, hva gjør jeg?

Trykk på SPLENDID/automatisk justering-knappen i 2-3 sekunder for automatisk justering (kun ved VGA-inngang). Du kan også justere horisontal og vertikal posisjon manuelt via OSD-menyen.

Bildet hopper og det oppstår bølger, hva er årsaken?

Kontroller at signalkabelen er riktig tilkoblet. Flytt alle elektriske enheter som kan forårsake elektromagnetisk interferens, som høyttalere eller ladere.

Fargene er unormale, hvit er ikke hvit, hvordan rette opp?

Inspiser signalkabelen for bøyde pinner. Utfør en tilbakestilling via OSD-menyen. Juster fargeinnstillingene eller velg en forhåndsinnstilt fargetemperatur i OSD.

Bildet er uklart eller uskarpt, hva gjør jeg?

Trykk på automatisk justering-knappen i 2-3 sekunder (kun VGA-inngang). Hvis det ikke løser problemet, juster innstillingene for Fase og Frekvens i OSD-menyen.

Ingen lyd eller for lav lyd (på modeller med høyttalere), hva bør sjekkes?

Sørg for at lydkabelen er koblet til skjermen og datamaskinen. Juster volumet på PC-en og skjermen. Kontroller at lydkortdriverne er installert og aktivert.

Hvordan kobler jeg kablene til VH196D-skjermen?

Koble strømledningen til AC-in-porten på skjermen og til en stikkontakt. Koble VGA- eller DVI-kabelen til skjermen og datamaskinen, og stram skruene. For lyd, koble lydkabelen fra datamaskinen til lydinngangen på skjermen (på modeller som har det).

Hva er anbefalt oppløsning for denne skjermen?

Anbefalt oppløsning er 1440 x 900 ved 60 Hz. For optimal bildekvalitet, velg denne oppløsningen i skjerminnstillingene på datamaskinen.

BRUKSANVISNING VH196D ASUS

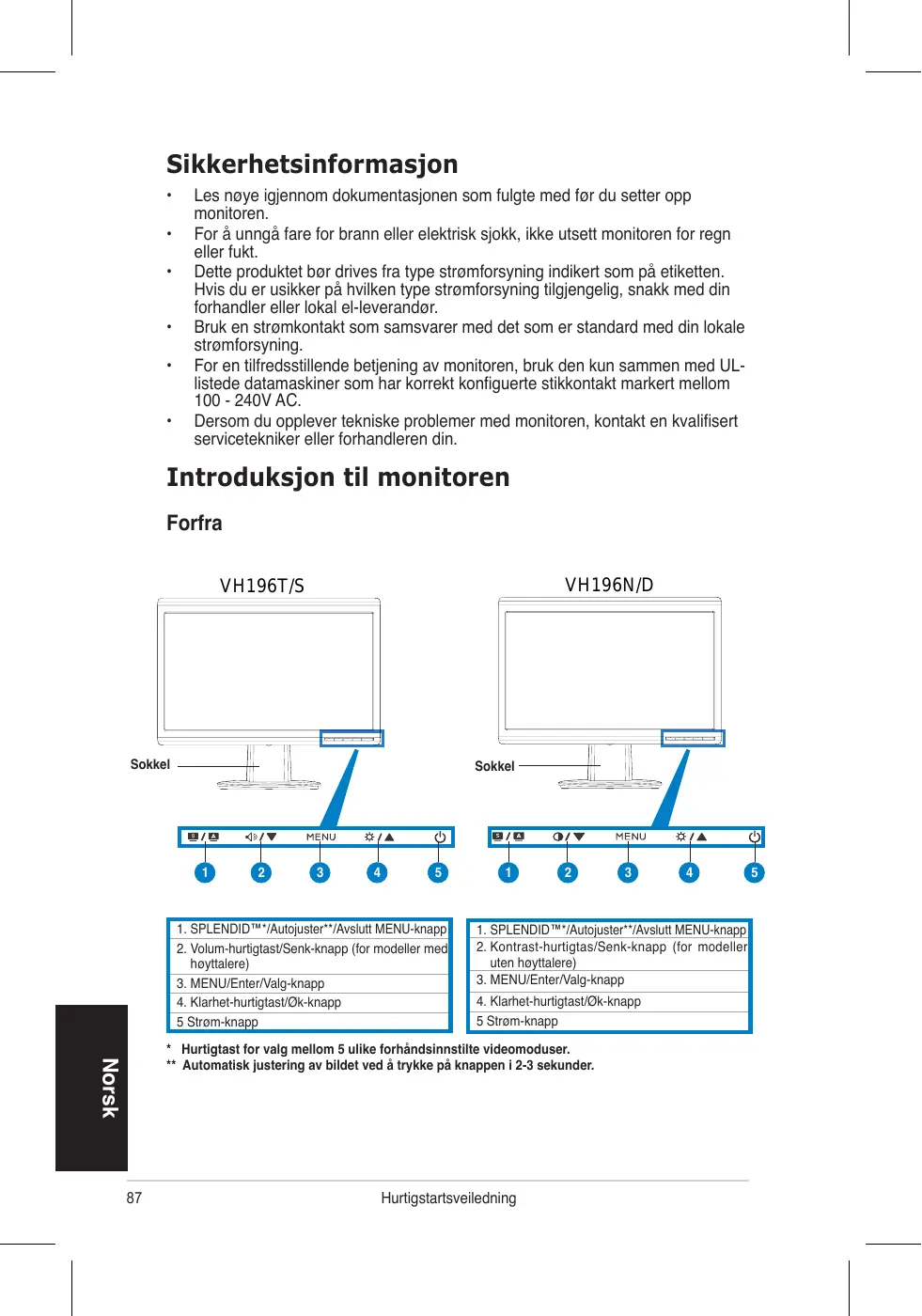

Sikkerhetsinformasjon

• Les nœy e igjennom dokumentasjonen som fulgte med før du setter opp monitoren.
• For Å unngå fare for brann eller elektrisk sjokk, ikke utsett monitoren for regn eller fukt.
• Dette produit bør drives fra type stromforsyning indikert som på etiketten. Hvis du er usikker på hvilken type stromforsyning tilgengelig, snakk med din forhandler eller lokal el-leverandør.
• Bruk en strømkontakt som samsvarer med det som er standard med din lokale strømforsyning.
• For en tilfredsstillende betjening av monitoren, bruk den kun sammen med UL-listede datamaskiner som har korrekt konfiguerte stikkontakt markert mellom 100 - 240V AC.
• Dersom du opplever tekniske problemer med monitoren,kontakt en kualifisert servicetekniker aller forhandleren din.

Introduksjon til monitoren

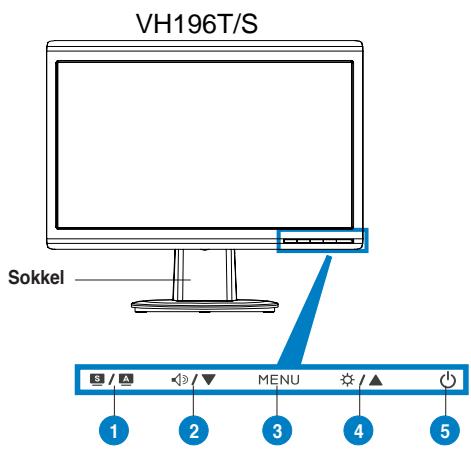

Forfra

1. SPLendidTM*/Autojuster*/Avslutt MENU-knapp
2. Volum-hurtigast/Senk-knapp (for modeller med hoyttalere)
3. MENU/Enter/Valg-knapp

4. Klarhet-hurtigast/Øk-knapp
   5 Strøm-knapp

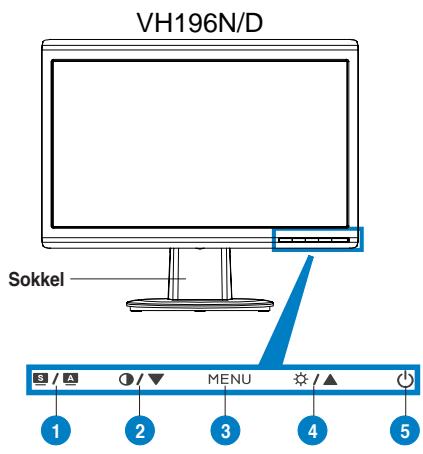

5. SPLENDIDTM*/Autojuster*/Avslutt MENU-knapp

6. Kontrast-hurtigtas/Senk-knapp (for modeller uten hoyttalere)
7. MENU/Enter/Valg-knapp

8. Klarhet-hurtigast/Øk-knapp
   5 Ström-knapp

9. Hurtigtast for valg mellom 5 ulike forhändsinnstile videomoduser.
   ** Automatisk justering av bildet ved Å trykke på knappen i 2-3 sekunder.

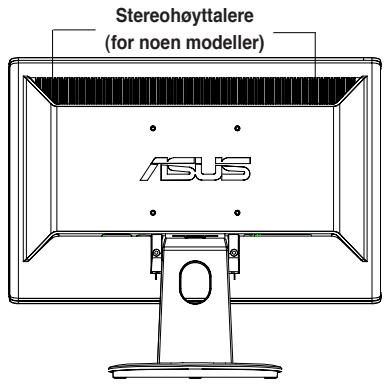

Bakfra

• Koble til lydkabelen (for modeller med høytalere): koble en Ende av lydkabelen til skjermens lyd inn-port, og den andre enden til datamaskinens lyd ut-port.

Nár báde VGA og DVI-kablene er koblet til, kan du velge enten VGA aller DVI-modus fra Input Select (inngangsvalg) i OSD (for noen modeller).

Feilsøking (OSS)

Problem	Mulig lösning
Strømlyset er ikke PÅ	• Trykk på ∅ knappen for Å sjekke om monitoren er i PÅ-modus. • Sjekk om stromledningen er korrekt koblet til monitoren og stikkontakten.
Strømlyset lyser gult og det er/DD er/DD skjermbilde	• Sjekk at[bäde monitoren og datamaskinen er i PÅ-modi. • Sjekk at signalkabelen er sikkert koblet mellom monitoren og datamaskinen. • Sjekk signalkabelen og sjekk at ingen pinner har blitt boyd. • Koble datamaskinen til en annen ledig monitor for Å se om datamaskinen virker som normalt.
Skjermbildet er for lyst eller for mørkt	• Juster kontrast og klarhet innstillingene via OSD.
Skjermbildet er/DD sentrert eller har rett størrelse	• Hold nede [ / ] knappen i 2-3 sekunder for Å automatisk justere bildet (kun VGA-inngang). • Juster H-posisjon aller V-posisjon innstillingene via OSD (kun VGA-inngang).
Skjermbildet hopper eller et bolget mønster vises på bildet.	• Sjekk at signalkabelen er sikkert koblet mellom monitoren og datamaskinen. • Flytt elektriske enheter som kan forårsake elektrisk forstyrlse.
Bildet har fargeceil (hvide felt virker/DD he/te)	• Sjekk signalkabelen og sjekk at ingen pinner har blitt boyd. • Utfør gjenoppptting via OSD. • Juster R/G/B-fargene aller velg fargetemperature via OSD.
Skjermbildet er tåkete eller uskarpt.	• Hold nede [ / ] knappen i 2-3 sekunder for Å automatisk justere bildet (kun VGA-inngang). • Juster fase og klokke innstillingene via OSD (kun VGA-inngang).
Ingen lyd eller lyden er lav (for noen modeller)	• Sjekk at lydkabelen er sikkert koblet mellom monitoren og datamaskinen. • Juster voluminnstillingene på[bäde datamaskinen og monitoren • Sjekk at lydkortdriveren for datamaskinen er korrekt installiert og aktivert.

Støttebruksmoduser

Opplosning	Oppateringshastigkeit	Vannrett Frekvens
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900 (Primary)	60 Hz	55.5 kHz / 55.9 kHz

• Moduser som ikke står i tabellen over kan ikke støttes. For optimal opplośning anbefaler vi at du velger en modus som står oppført i tabellen over.
