Produkttype	PC-strømforsyning
Merke	ASUS
Modell	TUF Gaming 850W Gold
Nominell effekt	850 W
Sertifisering	80 PLUS Gold
Formfaktor	ATX
Dimensjoner (L x B x H)	15 x 15 x 8.6 cm
Vekt	2.1 kg
Kablingstype	Modulær
Hovedkontakt	24 pinner (20+4)
CPU-kontakt	2 x 4+4 pinner (EPS12V)
PCIe-kontakter	4 x 6+2 pinner
SATA-kontakter	8 x SATA
Periferikontakter	4 x Molex 4 pinner
Vifte	135 mm, dobbelt kulelager
0 dB-funksjon	Ja (knapp for å deaktivere)
Beskyttelser	OVP, UVP, OCP, OPP, SCP, OTP
Driftstemperatur	0 til 40 °C
Driftsfuktighet	20 til 80 % RF
Vedlikehold og rengjøring	Koble enheten fra strømmen og støv av grillene med en tørr klut; åpne aldri kabinettet
Sikkerhet	Ikke åpne, ikke sett inn gjenstander, bruk kun de medfølgende kablene
Reservedeler og reparerbarhet	Ingen deler som kan repareres av brukeren; kontakt ASUS kundeservice
Garanti	10 år (avhengig av region)

Ofte stilte spørsmål - TUF Gaming 850W Gold ASUS

Hvordan installerer jeg ASUS TUF Gaming 850W Gold strømforsyningen?

Følg instruksjonene i kabinettets håndbok. Fest strømforsyningen i kabinettet med de medfølgende skruene, koble de modulære kablene på baksiden av strømforsyningen, og koble deretter kablene til hovedkortet og periferienheter (24 pinner, CPU, PCIe, SATA). Til slutt kobler du strømledningen og slår bryteren til I.

Hva gjør jeg hvis viften på strømforsyningen ikke går?

0 dB-modusen lar viften stoppe når belastningen er lav. Hvis du vil at den skal gå kontinuerlig, trykk på 0 dB-knappen på baksiden av strømforsyningen for å deaktivere denne funksjonen.

Er denne strømforsyningen kompatibel med hovedkortet mitt?

Ja, den er kompatibel med standard ATX-hovedkort. Den har en 24-pinners hovedkontakt (20+4) og to 4+4-pinners CPU-kontakter. Sjekk hovedkortets behov.

Kan jeg bruke modulære kabler fra en annen strømforsyning?

Nei, bruk kun kablene som følger med denne strømforsyningen. Kabler fra andre modeller kan ha forskjellig pinnekonfigurasjon og skade komponentene dine.

Hva betyr de forskjellige beskyttelsene på strømforsyningen?

Beskyttelsene inkluderer: OVP (overspenning), UVP (underspenning), OCP (overstrøm), OPP (overbelastning), SCP (kortslutning), OTP (overoppheting). De kobler ut strømmen ved feil.

Hvordan rengjøre strømforsyningen?

Koble strømforsyningen fra stikkontakten. Bruk en tørr klut eller trykkluftboks for å støv av ventilasjonsrillene. Åpne aldri kabinettet, da det kan være farlige spenninger til stede.

Hva er garantien på dette produktet?

ASUS gir en 10 års garanti på denne strømforsyningen (avhengig av regionale forhold). Ta vare på kjøpskvitteringen og ikke fjern dekselet, da garantien bortfaller.

Er denne strømforsyningen stille?

Ja, takket være 0 dB-modus stopper viften helt ved lav belastning. Ved moderat til høy belastning går viften på lav hastighet for nesten lydløs drift.

Hva gjør jeg hvis datamaskinen ikke slår seg på etter installasjon?

Sjekk at bryteren på baksiden av strømforsyningen står på I, at alle kabler er godt trykket inn, og at strømledningen er koblet til. Sørg også for at 0 dB-knappen ikke er blokkert i stille modus.

Kan jeg bruke denne strømforsyningen til et høyt ytelsesgrafikkort?

Ja, den har fire 6+2-pinners PCIe-kontakter, nok for de fleste high-end grafikkort. Sjekk den anbefalte effekten fra grafikkortprodusenten (vanligvis under 850 W).

BRUKSANVISNING TUF Gaming 850W Gold ASUS

Advarsler som brukes i denne håndboken

Kontroller at du utfører enkelte oppgaver ordentlig, og legg merke til følgende symboler som brukes:

FARE/ADVARSEL: Informasjon for å forhindre skade på deg selv når du prøver å utføre en oppgave.

MERK: Tips og ytterligere informasjon som kan hjelpe deg å fullføre en oppgave.

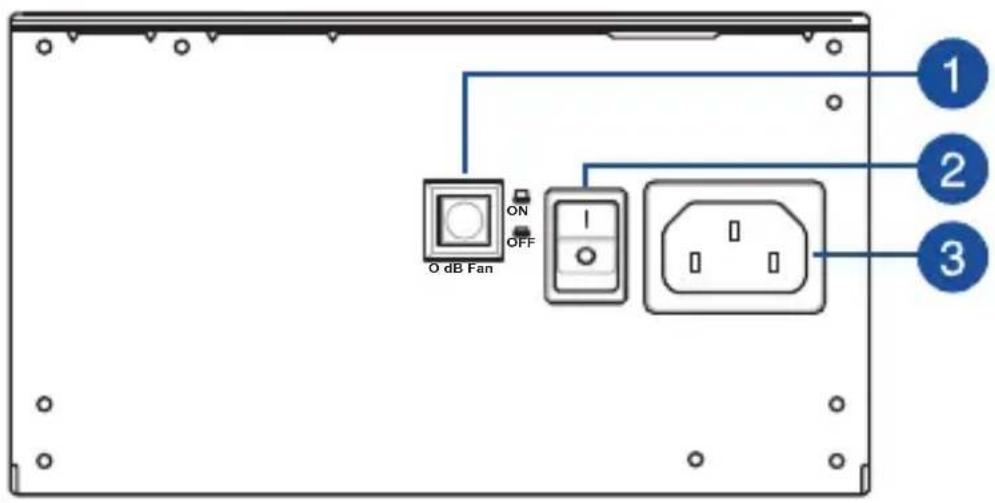

Produktoversikt

Illustrasjonen av enheten er kun til referanse. Faktiske produktspesifikasjoner kan variere avhengig av modellen. Du kan se de faktiske produktspesifikasjonene på støttesiden til ASUS.

1

0 dB vifteknapp* Strømkontakt

3

2

Strømbryter

• Trykk på denne knappen for å slå av 0 dB-funksjonen, slik at strømforsyningsviften kan rotere til enhver tid. Tilgjengeligheten av denne knappen og funksjonen kan variere avhengig av modell.

Installere strømforsyningsenhet

Før du kobler til eller fra kabler, må du sørge for at systemet er slått av og at alle strømkablene til systemet og alle tilkoblede enheter er koblet fra.

1. Følg instruksjonene i bruksanvisningen til kabinettet, og fest strømforsyningsenheten i kabinettet med monteringsskruene.
2. Koble de medfølgende kablene til strømforsyningsenheten.
3. Koble strømkontaktene til hovedkortet og periferienheter etter behov. Se listen nedenfor for å se hvilke enheter strømkontaktene kan kobles til.

• Strømkontaktene kan variere mellom ulike strømforsyningsenhetsmodeller.
• Se i brukerhåndboken til hovedkortet for mer informasjon om plassering og tilkobling av strømkontaktene nevnt nedenfor.

Koble 24- eller 20-pinners hovedstrømkontakten til 24- eller 20-pinners strømkontakten på hovedkortet.

• Koble til 4+4-pinners CPU 12 V-strømkontakt til CPU-kontakten på hovedkortet. Koble 4-pinners periferistrømkontakt til periferienheter om nødvendig.

Koble til 6+2-pinners PCI-E 12 V-strømkontakt til PCI-E-grafikkortet.

Koble SATA-strømkontakten til enheter med et Serial ATA-grensesnitt.

1. Koble strømforsyningsenheten til en strømkilde med den medfølgende strømledningen.
2. Vend strømbryteren til posisjonen «l» for å slå på strømforsyningen.

Sikkerhetsinformasjon

• Det er høyspenning i strømforsyningen. Det er ekstremt farlig å åpne strømforsyningsboksen eller forsøke å reparere/rengjøre strømforsyningsenheten. Du skal ALDRI, under noen omstendigheter, åpne strømforsyningsenheten.
• Garantien gjøres ugyldig dersom dekselet til strømforsyningsenheten åpnes. Det er ingen deler i strømforsyningsenheten som kan repareres.
• IKKE sett noen gjenstander inn i strømforsyningsenheten.
• IKKE plasser noen gjenstander foran viften eller ventilasjonsområdet på strømforsyningsenheten som kan hindre eller begrense luftstrømmen.
• BRUK KUN de modulære kablene som følger med strømforsyningsenheten.
• IKKE bruk strømforsyningen nær vann eller i miljøer med høy temperatur eller høy luftfuktighet.
• Strømforsyningsenheten skal brukes i egnede omgivelser. (Driftstemperatur: 0 til 40°C , relativ fuktighet: 20 til 80% )
• Strømforsyningsenheten er ment for å bygges inn i en datamaskin og er ikke beregnet for ekstern eller utendørs bruk.
• Hvis ikke produsentens instruksjoner og sikkerhetsinstruksjonene følges, blir alle garantier umiddelbart ugyldige.
