BRUGSANVISNING TUF Gaming 850W Gold ASUS

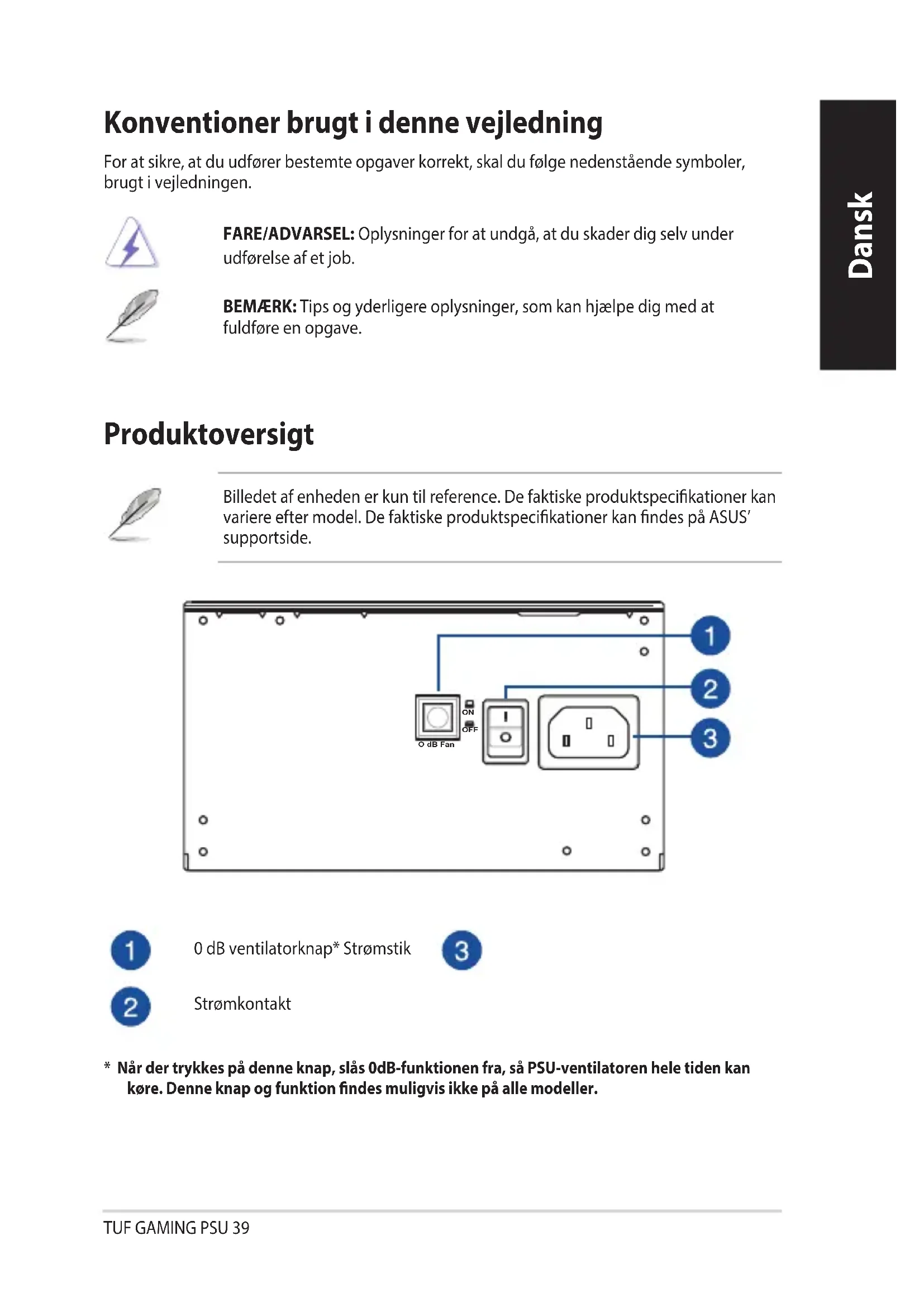

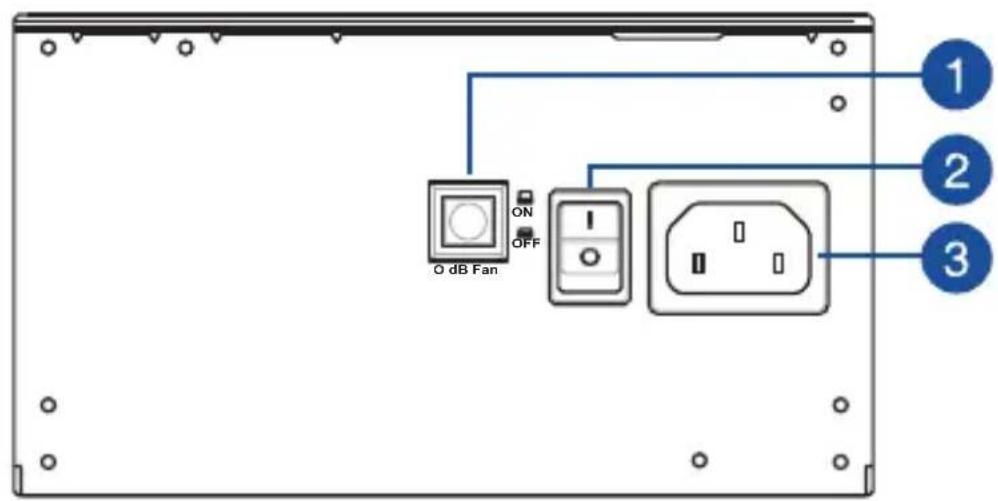

• V případě nedodržení pokynů výrobce a bezpečnostních pokynů ihned propadají veškeré záruky a jistoty.TUF GAMING PSU 39 Dansk Dansk Konventioner brugt i denne vejledning For at sikre, at du udfører bestemte opgaver korrekt, skal du følge nedenstående symboler, brugt i vejledningen. FARE/ADVARSEL: Oplysninger for at undgå, at du skader dig selv under udførelse af et job. BEMÆRK: Tips og yderligere oplysninger, som kan hjælpe dig med at fuldføre en opgave. Produktoversigt 0 dB ventilatorknap* Strømstik Strømkontakt

• Når der trykkes på denne knap, slås 0dB-funktionen fra, så PSU-ventilatoren hele tiden kan køre. Denne knap og funktion ndes muligvis ikke på alle modeller. Billedet af enheden er kun til reference. De faktiske produktspecikationer kan variere efter model. De faktiske produktspecikationer kan ndes på ASUS’ supportside. O dB Fan

1. Følg instruktionerne i vejledningen til dit kabinet, og fastgør din strømforsyningsenhed i

dit kabinet med monteringsskruerne.

2. Tilslut de medfølgende kabler til din strømforsyningsenhed.

3. Tilslut strømstikkene til dit bundkort og til de ønskede eksterne enheder. Du kan se

nedenstående liste over enheder, som hvert strømstik kan sluttes til.

• Disse strømstik kan variere på de forskellige modeller af strømforsyningsenheder.

• Se brugervejledningen til dit bundkort for ere oplysninger om placering og tilslutning af ovennævnte strømstik.

• Tilslut Hovedstrømstikket med 24 eller 20 stikben til bundkortets strømstik med 24 eller 20 stikben.

• Tilslut CPU + 12 V Strømstikket med 4+4 stikben til CPU-strømstikket på bundkortet.

• Tilslut Strømstikket med 4 stikben til eksterne enheder til dine eksterne enheder, hvis nødvendigt.

• Tilslut PCI-E +12 V Strømstikket med 6+2 stikben til PCI-E grakkortet.

• Tilslut SATA Strømstikket til enheder, der er udstyret med en seriel ATA-grænseade.

4. Tilslut din strømforsyningsenhed til en strømkilde med det medfølgende strømkabel.

5. Stil Afbryderen på “I”, for at tænde for din strømforsyningsenhed.

Installation af din strømforsyningsenhedTUF GAMING PSU 41 Dansk Sikkerhedsoplysninger

• Der er høje spændinger i strømforsyningen. Det er ekstremt farligt, at åbne strømforsyningen eller forsøge at reparere/rengøre strømforsyningsenheden. Strømforsyningsenheden må ALDRIG, under nogen omstændigheder, åbnes.

• Garantien annulleres, hvis dækslet til strømforsyningsenheden åbnes; Der er ingen dele i strømforsyningen, som du selv kan reparere.

• Stik IKKE genstande i strømforsyningen.

• Placer IKKE nogen genstande foran ventilatoren eller ventilationsområdet på strømforsyningsenheden, der kan hindre eller begrænse luftstrømmen.

• BRUG KUN de modulære kabler, der følger med strømforsyningen.

• Brug IKKE strømforsyningsenheden i nærheden af vand eller i miljøer med høj temperatur eller høj luftfugtighed.

• Strømforsyningsenheden skal bruge i egnede omgivelser. (Driftstemperatur: 0 ° til 40 °C, relativ fugtighed: 20 % til 80 %)

Strømforsyningen er beregnet til integrering i en computer, og er ikke beregnet til ekstern eller udendørs brug.
