Tipo di prodotto	Alimentatore per computer
Marca	ASUS
Modello	TUF Gaming 850W Gold
Potenza nominale	850 W
Certificazione	80 PLUS Gold
Fattore di forma	ATX
Dimensioni (L x l x A)	15 x 15 x 8.6 cm
Peso	2.1 kg
Tipo di cablaggio	Modulare
Connettore principale	24 pin (20+4)
Connettore CPU	2 x 4+4 pin (EPS12V)
Connettori PCIe	4 x 6+2 pin
Connettori SATA	8 x SATA
Connettori periferici	4 x Molex 4 pin
Ventola	135 mm, doppio cuscinetto a sfere
Funzione 0 dB	Sì (pulsante per disattivare)
Protezioni	OVP, UVP, OCP, OPP, SCP, OTP
Temperatura di funzionamento	da 0 a 40 °C
Umidità di funzionamento	20 a 80 % RH
Manutenzione e pulizia	Scollegare l'apparecchio e spolverare le griglie con un panno asciutto; non aprire mai l'involucro
Sicurezza	Non aprire, non inserire oggetti, utilizzare solo i cavi forniti
Ricambi e riparabilità	Nessun componente riparabile dall'utente; contattare il servizio post-vendita ASUS
Garanzia	10 anni (secondo la regione)

Domande frequenti - TUF Gaming 850W Gold ASUS

Come installare l'alimentatore ASUS TUF Gaming 850W Gold?

Segui le istruzioni del manuale del tuo case. Fissa l'alimentatore nel case con le viti fornite, collega i cavi modulari sul retro dell'alimentatore, quindi collega i cavi alla scheda madre e alle periferiche (24 pin, CPU, PCIe, SATA). Infine, collega il cavo di alimentazione e porta l'interruttore su I.

Cosa fare se la ventola dell'alimentatore non gira?

La modalità 0 dB consente alla ventola di fermarsi quando il carico è basso. Se vuoi che giri continuamente, premi il pulsante 0 dB sul retro dell'alimentatore per disattivare questa funzione.

Questo alimentatore è compatibile con la mia scheda madre?

Sì, è compatibile con schede madri ATX standard. Fornisce un connettore principale a 24 pin (20+4) e due connettori CPU a 4+4 pin. Verifica le esigenze della tua scheda madre.

Posso usare cavi modulari di un altro alimentatore?

No, utilizza solo i cavi forniti con questo alimentatore. I cavi di altri modelli potrebbero avere una pinout diverso e danneggiare i componenti.

Cosa significano le diverse protezioni dell'alimentatore?

Le protezioni includono: OVP (sovratensione), UVP (sottotensione), OCP (sovracorrente), OPP (sovrapotenza), SCP (cortocircuito), OTP (sovratemperatura). Interrompono l'alimentazione in caso di guasto.

Come pulire l'alimentatore?

Scollega l'alimentatore dalla rete. Usa un panno asciutto o una bombola di aria compressa per spolverare le griglie di ventilazione. Non aprire mai l'involucro, poiché permangono tensioni pericolose.

Qual è la garanzia di questo prodotto?

ASUS offre una garanzia di 10 anni per questo alimentatore (soggetta alle condizioni regionali). Conserva lo scontrino d'acquisto e non rimuovere il coperchio per non invalidare la garanzia.

Questo alimentatore è silenzioso?

Sì, grazie alla modalità 0 dB, la ventola si ferma completamente a carico basso. A carico moderato o elevato, la ventola gira a bassa velocità per un funzionamento quasi silenzioso.

Cosa fare se il computer non si accende dopo l'installazione?

Verifica che l'interruttore sul retro dell'alimentatore sia su I, che tutti i cavi siano ben inseriti e che il cavo di alimentazione sia collegato. Assicurati anche che il pulsante 0 dB non sia bloccato in posizione silenziosa.

Posso usare questo alimentatore per una scheda grafica ad alte prestazioni?

Sì, dispone di quattro connettori PCIe a 6+2 pin, sufficienti per la maggior parte delle schede grafiche di fascia alta. Verifica la potenza raccomandata dal produttore della scheda grafica (generalmente inferiore a 850 W).

MANUALE UTENTE TUF Gaming 850W Gold ASUS

Guidarapida (Italiano)

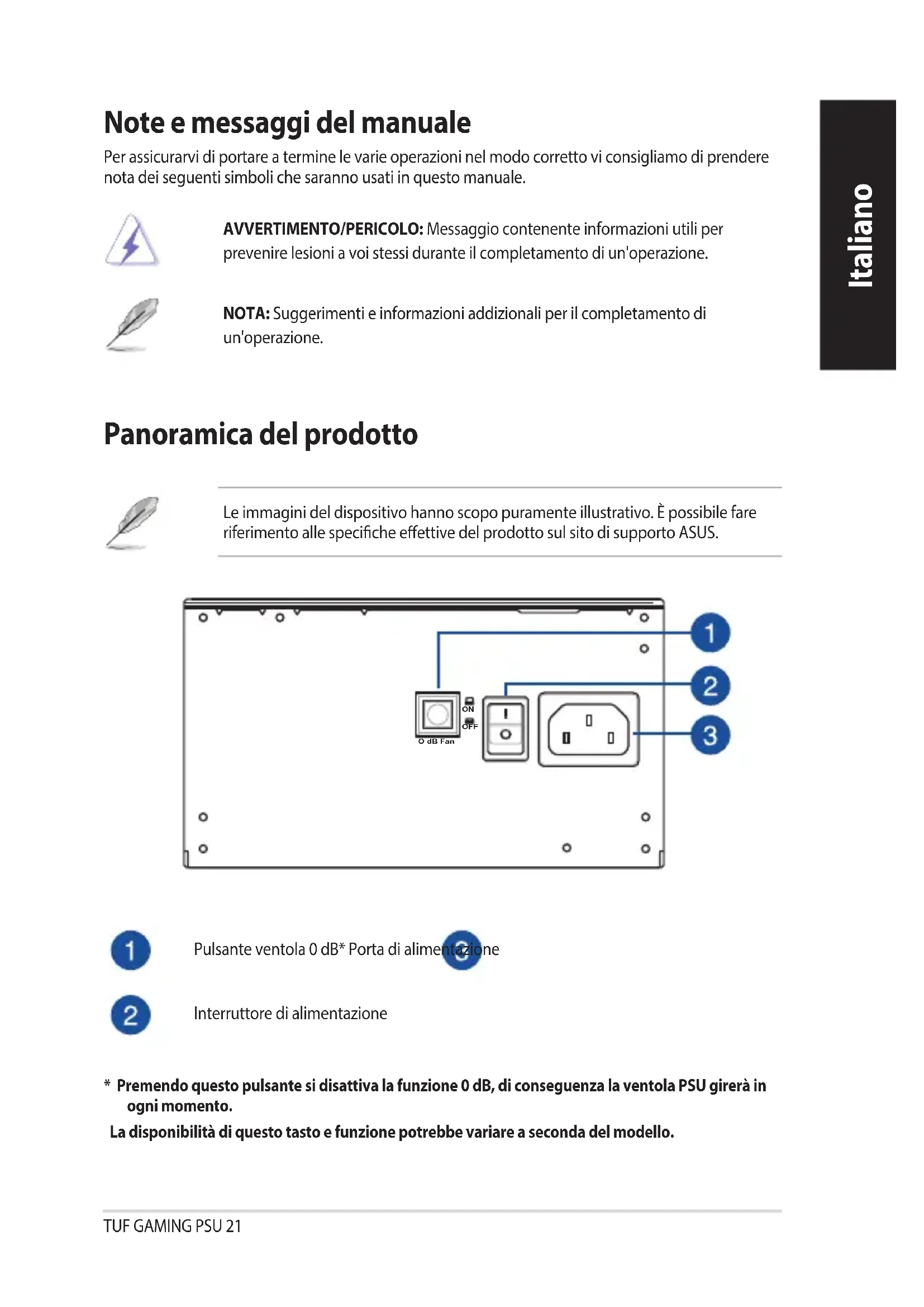

Note e messaggi del manuale

Per assicurarvi di portare a termine le varie operazioni nel modo corretto, vi consigliamo di prendere nota dei seguenti simboli che saranno usati in questo manuale.

AVVERTIMENTO/PERICOLO: Messaggio contenente informazioni utili per prevenire lesioni a voi stessi durante il completamento di un'operazione.

NOTA: Suggerimenti e informazioni aggiuntive per il completamento di un'operazione.

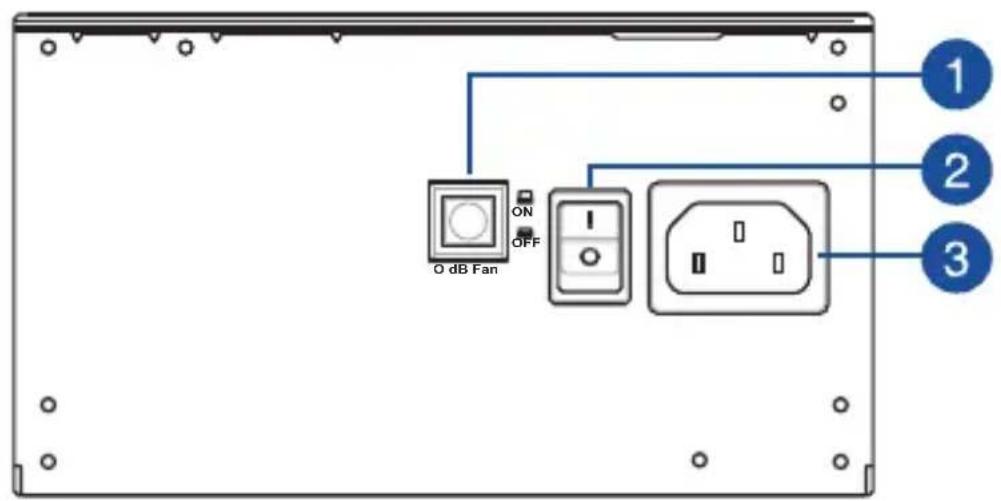

Panorama del prodotto

Le immagini del dispositivo hanno scopo puramente illustrativo. È possibile fare riferimento alle specifiche effettive del prodotto sul sito di supporto ASUS.

Pulsante ventola 0 dB* Porta di alimentazione

Interruttore di alimentazione

• Premendo questo pulsante si disattiva la funzione 0 dB, di conseguenza la ventola PSU girerà in ogni momento.

La disponibilità di questo tasto e funzione potrebbe variare a seconda del modello.

Installazione dell'alimentatore

Prima di installare o rimuovere i cavi, assicuratevi che il sistema sia spento e che tutti i cavi di alimentazione del sistema e dei dispositivi periferici siano scollegati.

1. Seguite le istruzioni presenti sul manuale del vostro case per installare correttamente l'alimentatore all'interno del case con le viti in dotazione.
2. Collegate i cavi in dotazione all'alimentatore.
3. Collegate i connettori di alimentazione alla scheda madre e alle periferiche a seconda delle vostre preferenze. Per conoscere le tipologie dei connettori di alimentazione potete fare riferimento all'elenco seguente.

• I connettori di alimentazione potrebbero variare a seconda del modello di alimentatore.
• Per ulteriori informazioni sulla posizione e sul collegamento dei connettori di alimentazione indicati di seguito fate riferimento al manuale della vostra scheda madre.
• Collegate il connettore di alimentazione principale a 24 o 20 pin al connettore di alimentazione della scheda madre.
• Collegate il connettore di alimentazione CPU +12V a 4+4 pin al socket di alimentazione per la CPU sulla scheda madre.
• Collegate il connettore di alimentazione periferica a 4 pin ai dispositivi periferici se necessario.
• Collegate il connettore di alimentazione PCI-E +12V alla scheda grafica PCI-E. Collegate il connettore di alimentazione SATA ai dispositivi con interfaccia Serial ATA.
• Collegate l'alimentatore ad una presa di corrente tramite il cavo di alimentazione in dotazione.
• Spostate l'interruttore di alimentazione nella posizione "I" per accendere l'alimentatore.

Informazioni sulla sicurezza

• All'interno dell'alimentatore sono presenti tensioni elevate, è estremamente pericoloso aprire l'alimentatore per tentare di ripararlo o pulirlo. Non aprite MAI, in nessuna circostanza, l'alimentatore.
• La garanzia sarà nulla se si apre la cover dell'alimentatore; all'interno dell'alimentatore non ci sono parti riparabili.
• NON inserire alcun oggetto all'interno dell'alimentatore.
• NON posizionare alcun oggetto di fronte alla ventola, o all'area di ventilazione dell'alimentatore, che potrebbe ostruire o limitare il flusso dell'aria. USARE SOLAMENTE i cavi modulari forniti in dotazione con l'alimentatore.
• NON usare l'alimentatore se nelle vicinanze è presente dell'acqua, o in ambienti ad elevata temperatura o umidità.
• L'alimentatore deve essere utilizzato in ambienti con condizioni adeguate. (Temperatura operativa: da 0° a 40°C, umidità relativa: da 20% a 80%)
• L'alimentatore è stato progettato per essere utilizzato all'interno di un computer e non all'esterno o all'aperto.
• La mancata osservanza delle istruzioni del produttore e/o delle istruzioni sulla sicurezza annullerà immediatamente tutte le garanzie relative.

• Premere questo pulsante per disattivare la funzione 0 dB, consentendo all'alimentatore di funzionare continuamente. La presenza di questo pulsante e della funzione dipende dal modello.

Prima di scollegare l'alimentazione o di scollegare i cavi, assicurarsi che il sistema sia spento e che i cavi di alimentazione del sistema e di tutti i dispositivi collegati siano scollegati.

Pulsante ventola 0 dB* Interruttore di accensione/spegnimento

Interruttore di accensione
