製品タイプ	コンピュータ用電源ユニット
ブランド	ASUS
型番	TUF Gaming 850W Gold
定格出力	850 W
認証	80 PLUS Gold
フォームファクタ	ATX
寸法（長さ x 幅 x 高さ）	15 x 15 x 8.6 cm
重量	2.1 kg
配線方式	モジュラー
メインコネクタ	24ピン (20+4ピン)
CPUコネクタ	2 x 4+4ピン (EPS12V)
PCIeコネクタ	4 x 6+2ピン
SATAコネクタ	8 x SATA
ペリフェラルコネクタ	4 x Molex 4ピン
ファン	135mm、ダブルボールベアリング
0dB機能	あり（停止ボタン）
保護機能	OVP、UVP、OCP、OPP、SCP、OTP
動作温度	0～40°C
動作湿度	20～80% RH
メンテナンスと清掃	装置のプラグを抜き、乾いた布でグリルのほこりを払ってください。絶対にケースを開けないでください。
安全	開けないでください。物を挿入しないでください。付属のケーブルのみを使用してください。
交換部品と修理可能性	ユーザーが修理できる部品はありません。ASUSアフターサービスにご連絡ください。
保証	10年間（地域による）

よくある質問 - TUF Gaming 850W Gold ASUS

ASUS TUF Gaming 850W Goldの電源ユニットをどのように取り付けますか？

ケースのマニュアルの指示に従ってください。付属のネジで電源ユニットをケースに固定し、モジュラーケーブルを電源ユニットの背面に接続し、マザーボードと周辺機器（24ピン、CPU、PCIe、SATA）にケーブルを接続します。最後に電源コードを接続し、スイッチをIに切り替えてください。

電源ユニットのファンが回らない場合はどうすればいいですか？

0dBモードでは、負荷が低いときにファンが停止します。継続的に回転させたい場合は、電源ユニット背面の0dBボタンを押してこの機能を無効にしてください。

この電源ユニットは私のマザーボードと互換性がありますか？

はい、標準ATXマザーボードと互換性があります。メインコネクタ24ピン（20+4ピン）と2つのCPU 4+4ピンコネクタを提供します。お使いのマザーボードの要件を確認してください。

他の電源ユニットのモジュラーケーブルを使用できますか？

いいえ、この電源ユニットに付属のケーブルのみを使用してください。他のモデルのケーブルはピン配列が異なる場合があり、コンポーネントを損傷する可能性があります。

電源ユニットの各種保護機能は何を意味しますか？

保護機能には以下が含まれます：OVP（過電圧）、UVP（低電圧）、OCP（過電流）、OPP（過負荷）、SCP（短絡）、OTP（過熱）。異常時に電源を遮断します。

電源ユニットをどのように清掃しますか？

電源ユニットをコンセントから抜いてください。乾いた布またはエアダスターで通気口のほこりを払ってください。絶対にケースを開けないでください。危険な電圧が残っているためです。

この製品の保証は何ですか？

ASUSはこの電源ユニットに10年間の保証を提供しています（地域の条件による）。購入証明書を保管し、カバーを取り外すと保証が無効になりますのでご注意ください。

この電源ユニットは静かですか？

はい、0dBモードにより、低負荷時にはファンが完全に停止します。中～高負荷時にはファンが低速で回転し、ほぼ無音で動作します。

取り付け後にパソコンが起動しない場合はどうすればいいですか？

電源ユニット背面のスイッチがIになっていること、すべてのケーブルがしっかりと差し込まれていること、電源コードが接続されていることを確認してください。また、0dBボタンが無音位置でブロックされていないことも確認してください。

この電源ユニットを高性能グラフィックカードに使用できますか？

はい、4つのPCIe 6+2ピンコネクタを備えており、ほとんどのハイエンドグラフィックカードに十分です。グラフィックカードメーカーが推奨する電力を確認してください（通常850W未満です）。

使用説明書 TUF Gaming 850W Gold ASUS

本書には、製品を安全にご使用いただき、お客様や他の人々への危害や財産への損害を未然に防止するために、守っていただきたい事項が記載されています。次の内容をよくご理解いただいた上で本文をお読みください。

警告：作業員が死亡する、または重傷を負う可能性が想定される内容を示しています。

注記：製品を使いやすくするための情報や補足の説明を記載しています。

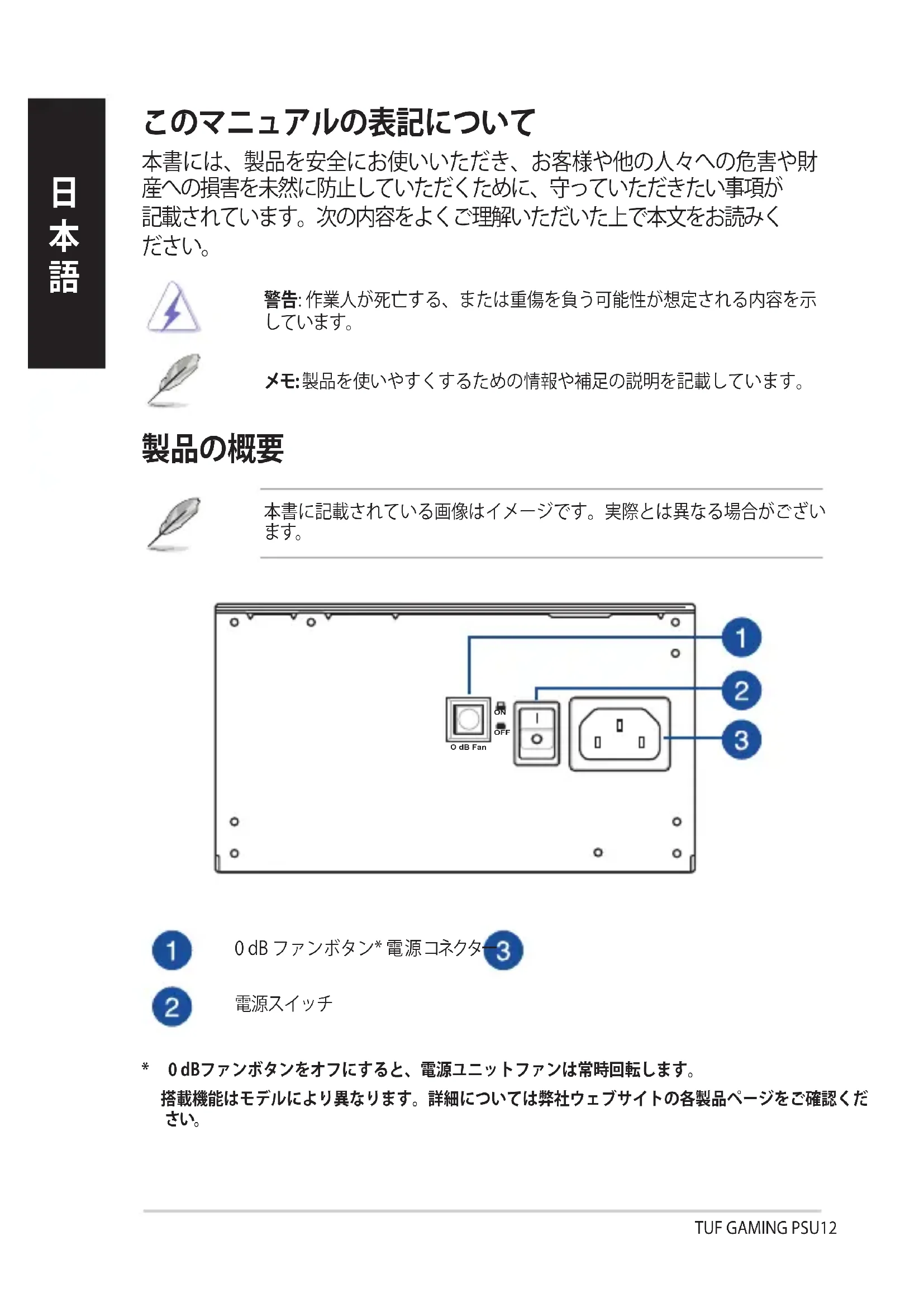

製品の概要

本書に記載されている画面はイメージです。実際のものとは異なる場合があります。

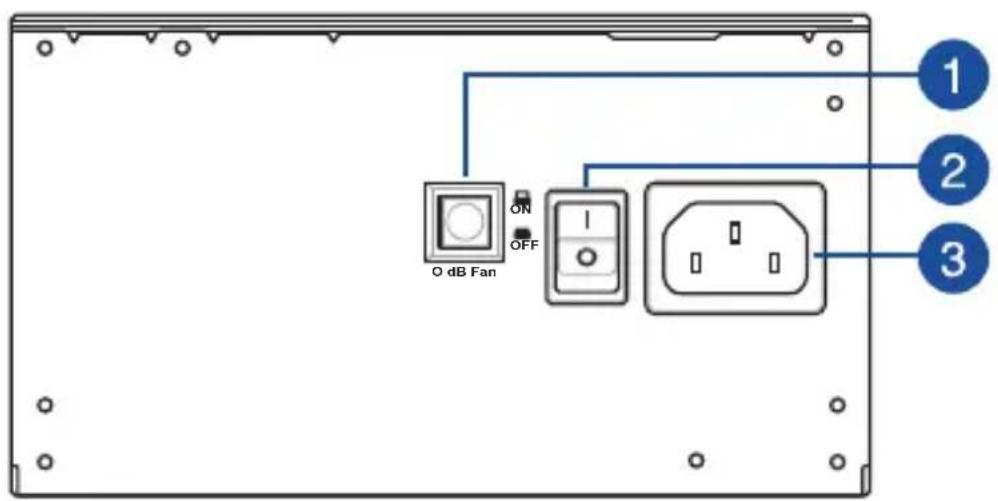

0 dB ファンコントロール * 電源コネクタ

電源ユニット

• 0 dBファンコントロールをオンにすると、電源ユニットのファンは常時回転します。

搭載機能はモデルによって異なります。詳細については、弊社ウェブサイトの各製品ページをご確認ください。

電源ユニットの取り付け

各種ケーブルを脱着する際は、電源ユニットの電源がオフになっていることを確認し、必ず電源プラグを電源コンセントから抜いて行ってください。付属の電源コードやケーブルは当該製品専用です。他の機器に使用しないでください。

1. ご使用のケースの取扱説明書の指示に従い、取り付けネジを使用して電源ユニットをケースに固定します。
2. 使用する付属ケーブルを選んで、電源ユニットに接続します。
3. イーサネットをマザーボードや周辺機器の電源コネクタに接続いたします。

・付属のケーブルはモデルによって異なります。・電源コネクタの場所や接続方法については、ご使用のマザーボードまたは周辺機器の取扱説明書をご参照ください。

• 20億/24億×10%×10%
• 20億/
• 4ピンATX12V/8ピンEPS12V電源ケーブルは、マザーボードのCPU補助電源コネクターに接続いたします。・4ピン周辺機器用電源ケーブルは、対応する周辺機器の電源コネクターに接続いたします。
• 6ピン/8ピンPCI Express電源ケーブルは、グラフィックスカードなどの拡張カードの電源コネクターに接続いたします。・SATA電源ケーブルは、HDD及びSSD等補助記憶装置の電源コネクターに接続いたします。
• 電源ユニットの電源コネクターに電源ケーブルを接続し、電源プラグをコンセントに接続します。
• 電源スイッチを | (オン) にして、電源ユニットの電源を入れます。

安全上の注意

・ご自身で修理、分解、改造をしないでください。故障の原因になる上に、感電、火災の危険があります。また、分解した部品に小さな部品があり、誤飲の危険があります。絶対にしないでください。・お客様の修理、分解、改造行為は保証の対象外となります。・本製品を電源に接続する際は、電圧が適切であることを確認してください。・表示されている電源電圧以外では使用しないでください。・電源動作中に電源コード、電源の各コネクターの抜き差しを行わないでください。故障や感電の原因となります。・システム移動中に本機の電源スイッチを切らないでください。システムに損傷を与える可能性があります。特にハードディスクドライブ等の記憶装置のデータ破壊の恐れがあります。・PCケースからはんだ状態で使用しないでください。感電や故障の原因となります。・破損した電源コードやケーブルを使用しないでください。・金属類、燃えやすい物、異物等を本機の通気口に差し込んだり、落としたり、近くに放置したりしないでください。・本機の通気口をふさがないでください。通気口をふさぐと、内部に熱がこもり、火災の原因となります。・液体、雨、湿気を避けてください。雷発生時、または雷発生の恐れがあるときは、本製品を使用しないでください。・製品に同梱される電源コードは専用品です。他の機器での使用は火災や感電の原因となるため、絶対に行わないでください。・アース端子付き電源コードは、アースを確実に接続して使用してください。・本製品は適切な環境で使用してください。
