Typ produktu	Zasilacz komputerowy
Marka	ASUS
Model	TUF Gaming 850W Gold
Moc znamionowa	850 W
Certyfikat	80 PLUS Gold
Format	ATX
Wymiary (dł. x szer. x wys.)	15 x 15 x 8.6 cm
Waga	2.1 kg
Rodzaj okablowania	Modułowe
Złącze główne	24-pin (20+4)
Złącze CPU	2 x 4+4-pin (EPS12V)
Złącza PCIe	4 x 6+2-pin
Złącza SATA	8 x SATA
Złącza peryferyjne	4 x Molex 4-pin
Wentylator	135 mm, podwójne łożysko kulkowe
Funkcja 0 dB	Tak (przycisk do wyłączenia)
Zabezpieczenia	OVP, UVP, OCP, OPP, SCP, OTP
Temperatura pracy	0 do 40 °C
Wilgotność pracy	20 do 80 % RH
Konserwacja i czyszczenie	Odłącz urządzenie i odkurz kratki suchą szmatką; nigdy nie otwieraj obudowy
Bezpieczeństwo	Nie otwieraj, nie wkładaj przedmiotów, używaj tylko dostarczonych kabli
Części zamienne i naprawialność	Żadna część nie jest naprawialna przez użytkownika; skontaktuj się z serwisem ASUS
Gwarancja	10 lat (w zależności od regionu)

Często zadawane pytania - TUF Gaming 850W Gold ASUS

Jak zainstalować zasilacz ASUS TUF Gaming 850W Gold ?

Postępuj zgodnie z instrukcjami z instrukcji obudowy. Zamocuj zasilacz w obudowie za pomocą dostarczonych śrub, podłącz kable modułowe z tyłu zasilacza, a następnie podłącz kable do płyty głównej i urządzeń peryferyjnych (24-pin, CPU, PCIe, SATA). Na koniec podłącz przewód zasilający i przełącznik na I.

Co zrobić, jeśli wentylator zasilacza się nie obraca?

Tryb 0 dB pozwala zatrzymać wentylator przy niskim obciążeniu. Jeśli chcesz, aby działał ciągle, naciśnij przycisk 0 dB z tyłu zasilacza, aby wyłączyć tę funkcję.

Czy ten zasilacz jest kompatybilny z moją płytą główną?

Tak, jest kompatybilny ze standardowymi płytami głównymi ATX. Zapewnia główne złącze 24-pin (20+4) i dwa złącza CPU 4+4-pin. Sprawdź wymagania swojej płyty głównej.

Czy mogę użyć kabli modułowych z innego zasilacza?

Nie, używaj wyłącznie kabli dostarczonych z tym zasilaczem. Kable z innych modeli mogą mieć inne wyprowadzenia i uszkodzić podzespoły.

Co oznaczają różne zabezpieczenia zasilacza?

Zabezpieczenia obejmują: OVP (przepięcie), UVP (zbyt niskie napięcie), OCP (nadprąd), OPP (nadmierna moc), SCP (zwarcie), OTP (przegrzanie). Odcinają zasilanie w przypadku usterki.

Jak wyczyścić zasilacz?

Odłącz zasilacz od sieci. Użyj suchej szmatki lub sprężonego powietrza do odkurzenia kratek wentylacyjnych. Nigdy nie otwieraj obudowy, ponieważ utrzymują się niebezpieczne napięcia.

Jaka jest gwarancja na ten produkt?

Firma ASUS udziela 10-letniej gwarancji na ten zasilacz (z zastrzeżeniem warunków regionalnych). Zachowaj dowód zakupu i nie zdejmuj pokrywy, aby nie utracić gwarancji.

Czy ten zasilacz jest cichy?

Tak, dzięki trybowi 0 dB wentylator całkowicie zatrzymuje się przy niskim obciążeniu. Przy umiarkowanym do wysokiego obciążeniu wentylator obraca się z niską prędkością, zapewniając niemal bezgłośną pracę.

Co zrobić, jeśli komputer nie włącza się po instalacji?

Sprawdź, czy przełącznik z tyłu zasilacza jest ustawiony na I, czy wszystkie kable są dobrze wpięte i czy przewód sieciowy jest podłączony. Upewnij się również, że przycisk 0 dB nie jest zablokowany w pozycji cichej.

Czy mogę użyć tego zasilacza do wydajnej karty graficznej?

Tak, posiada cztery złącza PCIe 6+2-pin, wystarczające dla większości kart graficznych z wyższej półki. Sprawdź zalecaną moc przez producenta karty graficznej (zazwyczaj poniżej 850 W).

INSTRUKCJA OBSŁUGI TUF Gaming 850W Gold ASUS

Przewodnik szybkiego startu (Polski)

Ghid de pornire rapida (Româna)

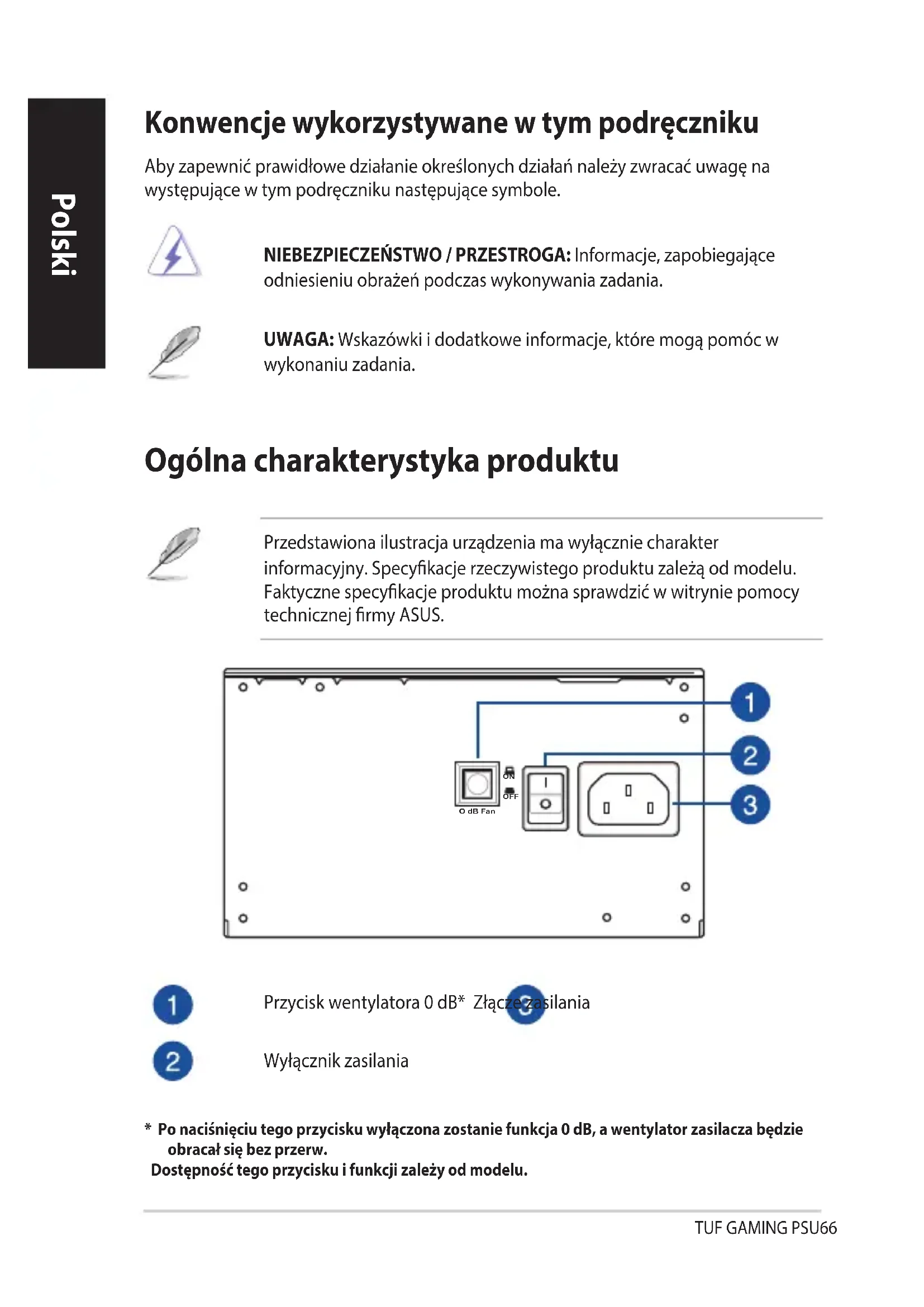

Konwencje wykorzystywane w tym podręczniku

Aby zapewnić prawidłowe działanie określonych działań, należy zwracać uwagę na występujące w tym podręczniku następujące symbole.

NIEBEZPIECZEŃSTWO / PRZESTROGA: Informacja, zapobiegająca odniesieniu obrażeń podczas wykonywania zadania.

UWAGA: Wskazówki i dodatkowe informacje, które mogą pomóc w wykonaniu zadania.

Ogólna charakterystyka produktu

Przedstawiona ilustracja urządzenia ma wyłącznie charakter informacyjny. Specyfikacje rzeczywistego produktu zależą od modelu. Faktyczne specyfikacje produktu można sprawdzić w witrynie pomocy technicznej firmy ASUS.

Przycisk wentylatora 0 dB* Złącze zasilania

Wyłącznik zasilania

• Po naciśnięciu tego przycisku wyłączona zostanie funkcja 0 dB, a wentylator zasilacza będzie obracał się bez przerw. Dostępność tego przycisku i funkcji zależy od modelu.

Montaż zasilacza

Przed podłączeniem lub odłączeniem kabli upewnij się, czy system jest wyłączony oraz wszystkie przewody zasilania systemu oraz wszystkie podłączone urządzenia są odłączone od zasilania.

1. Postępuj zgodnie z zaleceniami producenta obudowy i przymocuj zasilacz do obudowy z użyciem wkrętów montażowych.
2. Podłącz wiązki przewodów do zasilacza.
3. Podłącz złącza zasilania do płyty głównej i urządzeń peryferyjnych zgodnie z preferencjami. Szczegółowe informacje o tym, do jakich urządzeń są przeznaczone poszczególne złącza, znajdują się poniżej.

• Złącza zasilania mogą się różnić w zależności od modelu zasilacza.
• Szczegółowe informacje na temat lokalizacji i podłączania wymienionych złączy zasilania znajdują się w podręczniku użytkownika płyty głównej.
• Podłącz 24-pinowe lub 20-pinowe główne złącze zasilania do 24-pinowego lub 20-pinowego złącza zasilania płyty głównej.

Podłącz 4+4-pinowe złącze zasilania CPU +12V do gniazda zasilania CPU płyty głównej. Podłącz 4-pinowe złącze zasilania urządzeń peryferyjnych do urządzeń peryferyjnych, jeśli to konieczne.

• Podłącz 6+2-pinowe złącze zasilania PCI-E +12V do kart graficznych PCI-E.

Podłącz złącze zasilania SATA do urządzeń z interfejsem Serial ATA.

1. Podłącz zasilacz do źródła zasilania za pomocą dołączonego przewodu zasilania.
2. Przełącznik zasilania ustaw w położenie „I”, aby włączyć zasilacz.

Informacje dotyczące bezpieczeństwa

• W zasilaczu występuje wysokie napięcie, dlatego bardzo niebezpieczne jest otwieranie obudowy zasilacza lub podejmowanie prób naprawy/czyszczenia zasilacza. NIGDY i w żadnych okolicznościach nie wolno otwierać zasilacza.
• Po otwarciu obudowy zasilacza następuje utrata gwarancji; wewnątrz zasilacza nie ma elementów nadających się do serwisowania.
• NIE wolno wkładać do zasilacza żadnych przedmiotów.
• Przed wentylatorem ani otworami wentylacyjnymi zasilacza NIE WOLNO umieszczać żadnych przedmiotów, które mogłyby zablokować lub ograniczyć przepływ powietrza. NALEŻY UŻYWAĆ WYŁĄCZNIE kabli modularnych dołączonych do zasilacza.
• Nie wolno używać zasilacza w pobliżu wody lub w środowiskach o wysokiej temperaturze lub wilgotności.
• Zasilacz powinien pracować w odpowiednim środowisku. (Temperatura pracy: od 0° do 40°C , Wilgotność względna: od 20% do 80% )
• Zasilacz służy do zamontowania w komputerze i nie jest przeznaczony do użytku zewnętrznego lub poza pomieszczeniami.
• Nieprzestrzeganie któregokolwiek z zaleceń producenta oraz jakiejkolwiek instrukcji bezpieczeństwa spowoduje natychmiastowe unieważnienie wszystkich gwarancji i rękojmi.
