TUF Gaming 850W Gold - Μητρική πλακέτα ASUS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Τροφοδοτικό υπολογιστή
Μάρκα	ASUS
Μοντέλο	TUF Gaming 850W Gold
Ονομαστική ισχύς	850 W
Πιστοποίηση	80 PLUS Gold
Σχήμα	ATX
Διαστάσεις (Μ x Π x Υ)	15 x 15 x 8.6 cm
Βάρος	2.1 kg
Τύπος καλωδίωσης	Αρθρωτό
Κύριος σύνδεσμος	24 ακροδέκτες (20+4)
Σύνδεσμος CPU	2 x 4+4 ακροδέκτες (EPS12V)
Σύνδεσμοι PCIe	4 x 6+2 ακροδέκτες
Σύνδεσμοι SATA	8 x SATA
Σύνδεσμοι περιφερειακών	4 x Molex 4 ακροδέκτες
Ανεμιστήρας	135 χιλιοστά, διπλό ρουλεμάν σφαιρών
Λειτουργία 0 dB	Ναι (κουμπί απενεργοποίησης)
Προστασίες	OVP, UVP, OCP, OPP, SCP, OTP
Θερμοκρασία λειτουργίας	0 έως 40 °C
Υγρασία λειτουργίας	20 έως 80 % RH
Συντήρηση και καθαρισμός	Αποσυνδέστε τη συσκευή και ξεσκονίστε τις γρίλιες με ένα στεγνό πανί· μην ανοίγετε ποτέ το περίβλημα
Ασφάλεια	Μην ανοίγετε, μην εισάγετε αντικείμενα, χρησιμοποιείτε μόνο τα παρεχόμενα καλώδια
Ανταλλακτικά και επισκευασιμότητα	Κανένα εξάρτημα δεν επισκευάζεται από τον χρήστη· επικοινωνήστε με την υποστήριξη της ASUS
Εγγύηση	10 χρόνια (ανάλογα με την περιοχή)

Συχνές ερωτήσεις - TUF Gaming 850W Gold ASUS

Πώς να εγκαταστήσετε το τροφοδοτικό ASUS TUF Gaming 850W Gold;

Ακολουθήστε τις οδηγίες του εγχειριδίου του κουτιού σας. Στερεώστε το τροφοδοτικό στο κουτί με τις παρεχόμενες βίδες, συνδέστε τα αρθρωτά καλώδια στο πίσω μέρος του τροφοδοτικού, στη συνέχεια συνδέστε τα καλώδια στη μητρική πλακέτα και στα περιφερειακά (24 ακροδέκτες, CPU, PCIe, SATA). Τέλος, συνδέστε το καλώδιο τροφοδοσίας και γυρίστε τον διακόπτη στο I.

Τι να κάνω αν ο ανεμιστήρας του τροφοδοτικού δεν περιστρέφεται;

Η λειτουργία 0 dB επιτρέπει στον ανεμιστήρα να σταματά όταν το φορτίο είναι χαμηλό. Αν θέλετε να περιστρέφεται συνεχώς, πατήστε το κουμπί 0 dB στο πίσω μέρος του τροφοδοτικού για να απενεργοποιήσετε αυτή τη λειτουργία.

Αυτό το τροφοδοτικό είναι συμβατό με τη μητρική μου πλακέτα;

Ναι, είναι συμβατό με τυπικές μητρικές ATX. Παρέχει έναν κύριο σύνδεσμο 24 ακροδεκτών (20+4) και δύο συνδέσμους CPU 4+4 ακροδεκτών. Ελέγξτε τις απαιτήσεις της μητρικής σας.

Μπορώ να χρησιμοποιήσω αρθρωτά καλώδια από άλλο τροφοδοτικό;

Όχι, χρησιμοποιήστε μόνο τα καλώδια που παρέχονται με αυτό το τροφοδοτικό. Τα καλώδια άλλων μοντέλων μπορεί να έχουν διαφορετική καλωδίωση και να καταστρέψουν τα εξαρτήματά σας.

Τι σημαίνουν οι διάφορες προστασίες του τροφοδοτικού;

Οι προστασίες περιλαμβάνουν: OVP (υπέρταση), UVP (υπόταση), OCP (υπερένταση), OPP (υπέρ-ισχύς), SCP (βραχυκύκλωμα), OTP (υπερθέρμανση). Διακόπτουν την τροφοδοσία σε περίπτωση σφάλματος.

Πώς να καθαρίσετε το τροφοδοτικό;

Αποσυνδέστε το τροφοδοτικό από την πρίζα. Χρησιμοποιήστε ένα στεγνό πανί ή πεπιεσμένο αέρα για να ξεσκονίσετε τις γρίλιες εξαερισμού. Μην ανοίγετε ποτέ το περίβλημα, καθώς παραμένουν επικίνδυνες τάσεις.

Ποια είναι η εγγύηση αυτού του προϊόντος;

Η ASUS προσφέρει εγγύηση 10 ετών για αυτό το τροφοδοτικό (υπό την επιφύλαξη των περιφερειακών όρων). Φυλάξτε την απόδειξη αγοράς και μην αφαιρείτε το κάλυμμα, διαφορετικά ακυρώνεται.

Αυτό το τροφοδοτικό είναι αθόρυβο;

Ναι, χάρη στη λειτουργία 0 dB, ο ανεμιστήρας σταματά εντελώς σε χαμηλό φορτίο. Σε μέτριο έως υψηλό φορτίο, ο ανεμιστήρας περιστρέφεται σε χαμηλή ταχύτητα για σχεδόν αθόρυβη λειτουργία.

Τι να κάνω αν ο υπολογιστής δεν ανάβει μετά την εγκατάσταση;

Ελέγξτε ότι ο διακόπτης στο πίσω μέρος του τροφοδοτικού είναι στη θέση I, ότι όλα τα καλώδια είναι καλά συνδεδεμένα και ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο. Βεβαιωθείτε επίσης ότι το κουμπί 0 dB δεν είναι μπλοκαρισμένο σε σιωπηλή θέση.

Μπορώ να χρησιμοποιήσω αυτό το τροφοδοτικό για μια κάρτα γραφικών υψηλής απόδοσης;

Ναι, διαθέτει τέσσερις συνδέσμους PCIe 6+2 ακροδεκτών, επαρκείς για τις περισσότερες κάρτες γραφικών υψηλής τεχνολογίας. Ελέγξτε την προτεινόμενη ισχύ από τον κατασκευαστή της κάρτας γραφικών (συνήθως κάτω από 850 W).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TUF Gaming 850W Gold ASUS

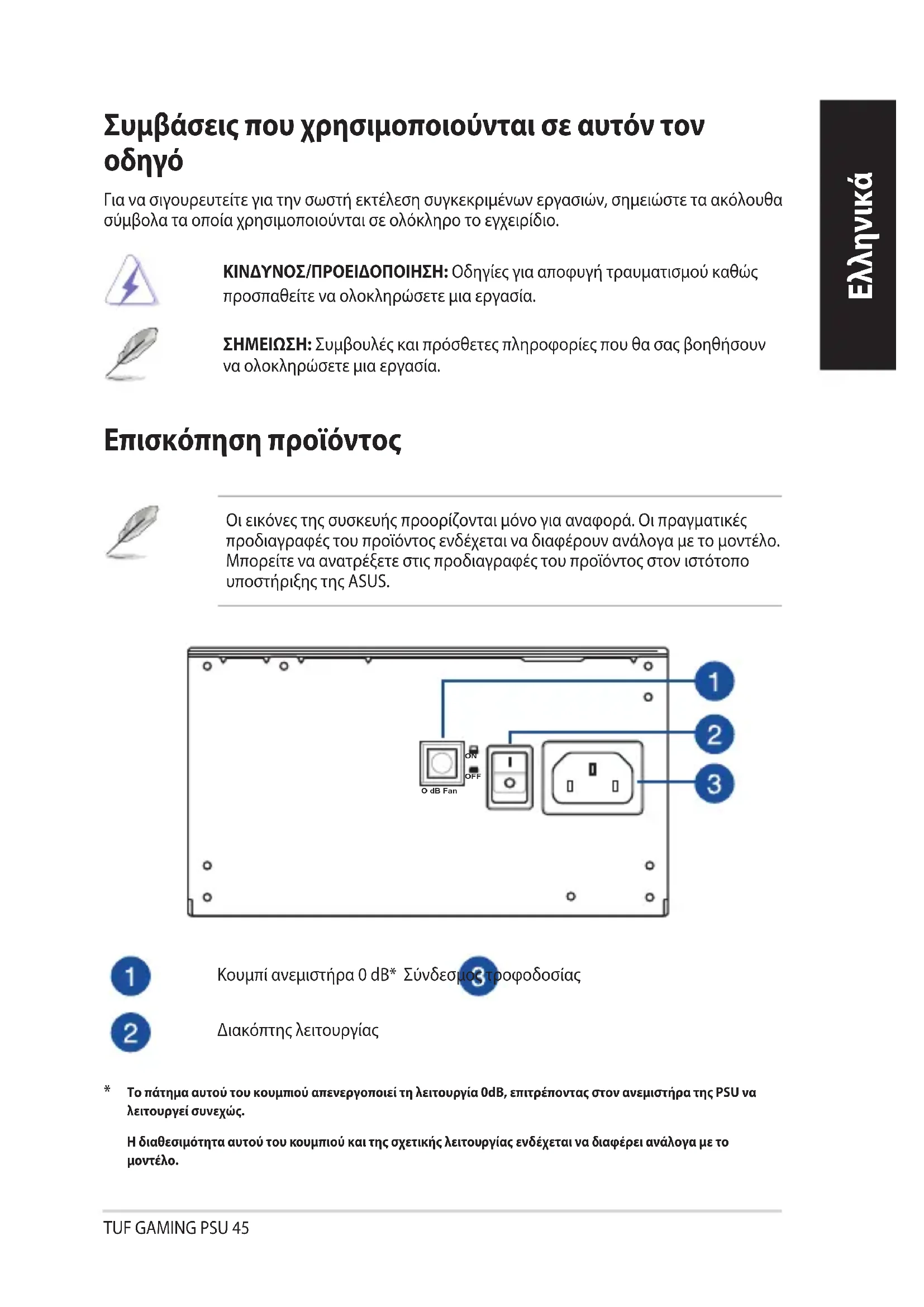

Συμβάσεις που χρησιμοποιούνται σε αυτόν τον οδηγό

Σε όλη την έκταση αυτού του εγχειριδίου, χρησιμοποιούνται τα ακόλουθα σύμβολα για να επισημάνουν σημαντικές πληροφορίες.

ΚΙΝΔΥΝΟΣ/ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην παραλείψετε να ακολουθήσετε τις οδηγίες για να αποφύγετε τραυματισμό ενώ ολοκληρώνετε μια εργασία.

ΣΗΜΕΙΩΣΗ: Συμβουλές και πρόσθετες πληροφορίες που θα σας βοηθήσουν να ολοκληρώσετε μια εργασία.

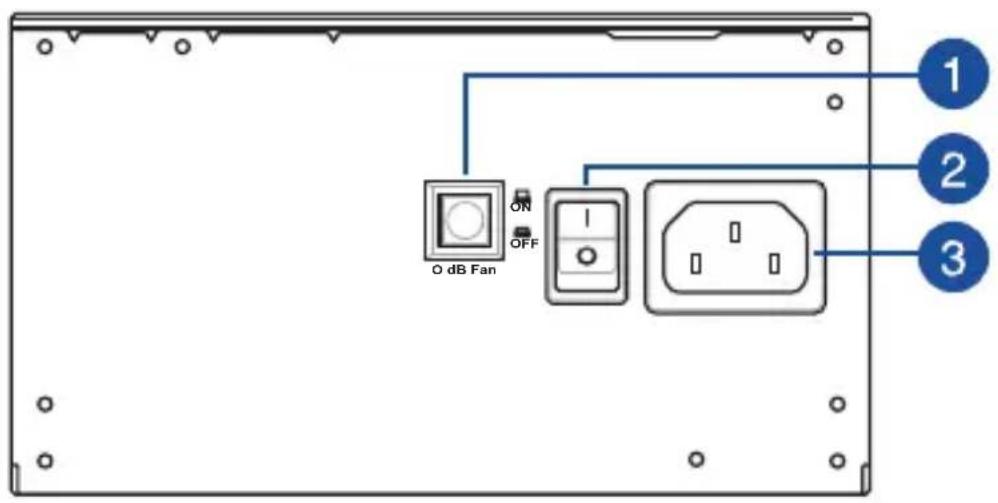

Επισκόπηση προϊόντος

Οι εικόνες της συσκευής παρέχονται μόνο για αναφορά. Οι πρακτικές προδιαγραφές του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο. Μπορείτε να ανατρέξετε στις προδιαγραφές του προϊόντος στον ιστότοπο υποστήριξης της ASUS.

1

Κουμπί ανεμιστήρα 0 dB* Σύνδεσμος τροφοδοσίας

2

Διακόπτης λειτουργίας

• Το πάτημα αυτού του κουμπιού ενεργοποιεί τη λειτουργία 0dB, επιτρέποντας στον ανεμιστήρα της PSU να λειτουργεί συνεχώς.

Η διάθεση αυτού του κουμπιού και της σχετικής λειτουργίας ενδέχεται να διαφέρει ανάλογα με το μοντέλο.

Εγκατάσταση της μονάδας τροφοδοσίας

Πριν εγκαταστήσετε ή αφαιρέσετε τα καλώδια, βεβαιωθείτε ότι το σύστημα είναι απενεργοποιημένο και ότι όλα τα καλώδια τροφοδοσίας του συστήματος και όλων των συνδεδεμένων συσκευών έχουν αποσυνδεθεί.

1. Ακολουθήστε τις οδηγίες του εγχειριδίου του υπολογιστή σας και ασφαλίστε τη μονάδα τροφοδοσίας στο ίδιο χρησιμοποιώντας τις βίδες στερέωσης.
2. Συνδέστε τα παρεχόμενα καλώδια στη μονάδα τροφοδοσίας,
3. Συνδέστε τους συνδέσμους τροφοδοσίας στη μητρική πλακέτα και τις περιφερειακές συσκευές σύμφωνα με τις προτιμήσεις σας. Μπορείτε να ανατρέξετε στην παρακάτω λίστα για να ελέγξετε τις συσκευές στις οποίες συνδέεται κάθε σύνδεσμος τροφοδοσίας.

Οι συνδέσεις προσωδιακής μονάδας διαφέρουν από τις εγκαταστάσεις των προσωδιακών μονάδων. Ανατρέξτε στο εγχειρίδιο χρήσης της μητρικής πλακέτας για περισσότερες πληροφορίες σχετικά με τη θέση και τη σύνδεση των συνδέσμων προσωδιακής μονάδας, όπως αναφέρονται παρακάτω.

Συνδέστε τον κεντρικό σύνδεσμο τροφοδοσίας 24 ακίδων ή 20 ακίδων στον σύνδεσμο τροφοδοσίας 24 ή 20 ακίδων της μητρικής πλακέτας. - Συνδέστε τον σύνδεσμο τροφοδοσίας 4+4 ακίδων CPU +12V στην υποδοχή τροφοδοσίας της CPU στη μητρική πλακέτα. Συνδέστε τον περιφερειακό σύνδεσμο τροφοδοσίας 4 ακίδων στις περιφερειακές συσκευές, εάν χρειάζεται. Συνδέστε τον σύνδεσμο τροφοδοσίας PCI-E +12V 6+2 ακίδων στην κάρτα γραφικών PCI-E. - Συνδέστε τον σύνδεσμο τροφοδοσίας SATA σε συσκευές με διασύνδεση Serial ATA.

1. Συμβεβλημένη μονάδα προσωπίας ή προσωπίας χρησιμοποιώντας το παρεχόμενο καλώδιο προσωπίας.
2. Θέστε τον διακόπτη λειτουργίας στη θέση "I" για να ενεργοποιήσετε τη μονάδα τροφοδοσίας.

Πληροφορίες για την ασφάλεια

• Λόγω της υψηλής τάσης στο εσωτερικό της μονάδας τροφοδοσίας, το άνοιγμα του περιβλήματος ή η προσπάθεια επισκευής/καθαρισμού της μονάδας τροφοδοσίας συνεπάγονται υψηλό κίνδυνο. Δεν πρέπει να ανοίγετε σε καμία περίπτωση τη μονάδα τροφοδοσίας. Η εγγύηση θα ακυρωθεί αν ανοίξει το κάλυμμα της μονάδας τροφοδοσίας. Δεν υπάρχουν μέρη σε αυτή τη μονάδα τροφοδοσίας που μπορούν να επισκευαστούν. ΜΗΝ τοποθετείτε αντικείμενα στη μονάδα τροφοδοσίας.
• Μην τοποθετείτε αντικείμενα μπροστά από τον ανεμιστήρα ή την περιοχή εξαερισμού του τροφοδοτικού που μπορεί να εμποδίσουν ή να περιορίσουν τη ροή του αέρα. Χρησιμοποιείτε μόνο τα αποδεκτά καλώδια που συνοδεύουν το τροφοδοτικό.
• ΜΗΝ χρησιμοποιείτε τη μονάδα τροφοδοσίας κοντά σε νερό ή σε περιβάλλον υψηλής θερμοκρασίας ή υψηλής υγρασίας. Η μονάδα τροφοδοσίας πρέπει να λειτουργεί σε κατάλληλο περιβάλλον. (Θερμοκρασία λειτουργίας: 0° έως 40°C, Σχετική υγρασία: 20% ως 80%) Το τροφοδοτικό προορίζεται για ενσωμάτωση σε υπολογιστή και δεν προορίζεται για εξωτερική χρήση ή χρήση σε εξωτερικούς χώρους. Η μη συμμόρφωση με τις οδηγίες του κατασκευαστή και με οποιαδήποτε από τις οδηγίες ασφαλείας θα ακυρώσει άμεσα ή έμμεσα την εγγύηση.
