Typ produktu	Počítačový zdroj
Značka	ASUS
Model	TUF Gaming 850W Gold
Jmenovitý výkon	850 W
Certifikace	80 PLUS Gold
Formát	ATX
Rozměry (D x Š x V)	15 x 15 x 8,6 cm
Hmotnost	2,1 kg
Typ kabeláže	Modulární
Hlavní konektor	24 pinů (20+4)
CPU konektor	2 x 4+4 pinů (EPS12V)
PCIe konektory	4 x 6+2 pinů
SATA konektory	8 x SATA
Periferní konektory	4 x Molex 4 pinů
Ventilátor	135 mm, dvojité kuličkové ložisko
Funkce 0 dB	Ano (tlačítko pro deaktivaci)
Ochrany	OVP, UVP, OCP, OPP, SCP, OTP
Provozní teplota	0 až 40 °C
Provozní vlhkost	20 až 80 % RV
Údržba a čištění	Odpojte zařízení ze sítě a prach z mřížek odstraňte suchým hadříkem; nikdy neotevírejte kryt
Bezpečnost	Neotevírejte, nevkládejte předměty, používejte pouze přiložené kabely
Náhradní díly a opravitelnost	Žádné díly opravitelné uživatelem; kontaktujte zákaznický servis ASUS
Záruka	10 let (podle regionu)

Často kladené otázky - TUF Gaming 850W Gold ASUS

Jak nainstalovat zdroj ASUS TUF Gaming 850W Gold?

Postupujte podle pokynů v manuálu vaší skříně. Upevněte zdroj do skříně pomocí přiložených šroubů, připojte modulární kabely k zadní straně zdroje, poté připojte kabely k základní desce a periferiím (24 pinů, CPU, PCIe, SATA). Nakonec připojte napájecí kabel a přepněte vypínač do polohy I.

Co dělat, když ventilátor zdroje neběží?

Režim 0 dB umožňuje zastavení ventilátoru při nízké zátěži. Pokud chcete, aby běžel nepřetržitě, stiskněte tlačítko 0 dB na zadní straně zdroje pro deaktivaci této funkce.

Je tento zdroj kompatibilní s mou základní deskou?

Ano, je kompatibilní se standardními základními deskami ATX. Poskytuje hlavní konektor 24 pinů (20+4) a dva CPU konektory 4+4 pinů. Zkontrolujte požadavky vaší základní desky.

Mohu použít modulární kabely z jiného zdroje?

Ne, používejte výhradně kabely dodané s tímto zdrojem. Kabely z jiných modelů mohou mít odlišné zapojení a poškodit vaše součásti.

Co znamenají jednotlivé ochrany zdroje?

Ochrany zahrnují: OVP (přepětí), UVP (podpětí), OCP (nadproud), OPP (nadměrný výkon), SCP (zkrat), OTP (přehřátí). Při poruše odpojí napájení.

Jak vyčistit zdroj napájení?

Odpojte zdroj ze sítě. Použijte suchý hadřík nebo stlačený vzduch k odstranění prachu z ventilačních mřížek. Nikdy neotevírejte kryt, protože uvnitř přetrvávají nebezpečná napětí.

Jaká je záruka na tento produkt?

ASUS poskytuje na tento zdroj záruku 10 let (v závislosti na regionálních podmínkách). Uschovejte si nákupní doklad a neodstraňujte kryt, jinak dojde ke ztrátě záruky.

Je tento zdroj tichý?

Ano, díky režimu 0 dB se ventilátor při nízké zátěži úplně zastaví. Při střední až vysoké zátěži běží ventilátor na nízké otáčky, což zajišťuje téměř tichý provoz.

Co dělat, když se po instalaci počítač nespustí?

Zkontrolujte, zda je vypínač na zadní straně zdroje v poloze I, zda jsou všechny kabely správně zasunuty a zda je napájecí kabel připojen. Také se ujistěte, že tlačítko 0 dB není zablokováno v tiché poloze.

Mohu tento zdroj použít pro vysoce výkonnou grafickou kartu?

Ano, má čtyři PCIe konektory 6+2 pinů, což stačí pro většinu špičkových grafických karet. Zkontrolujte doporučený výkon výrobcem grafické karty (obvykle nižší než 850 W).

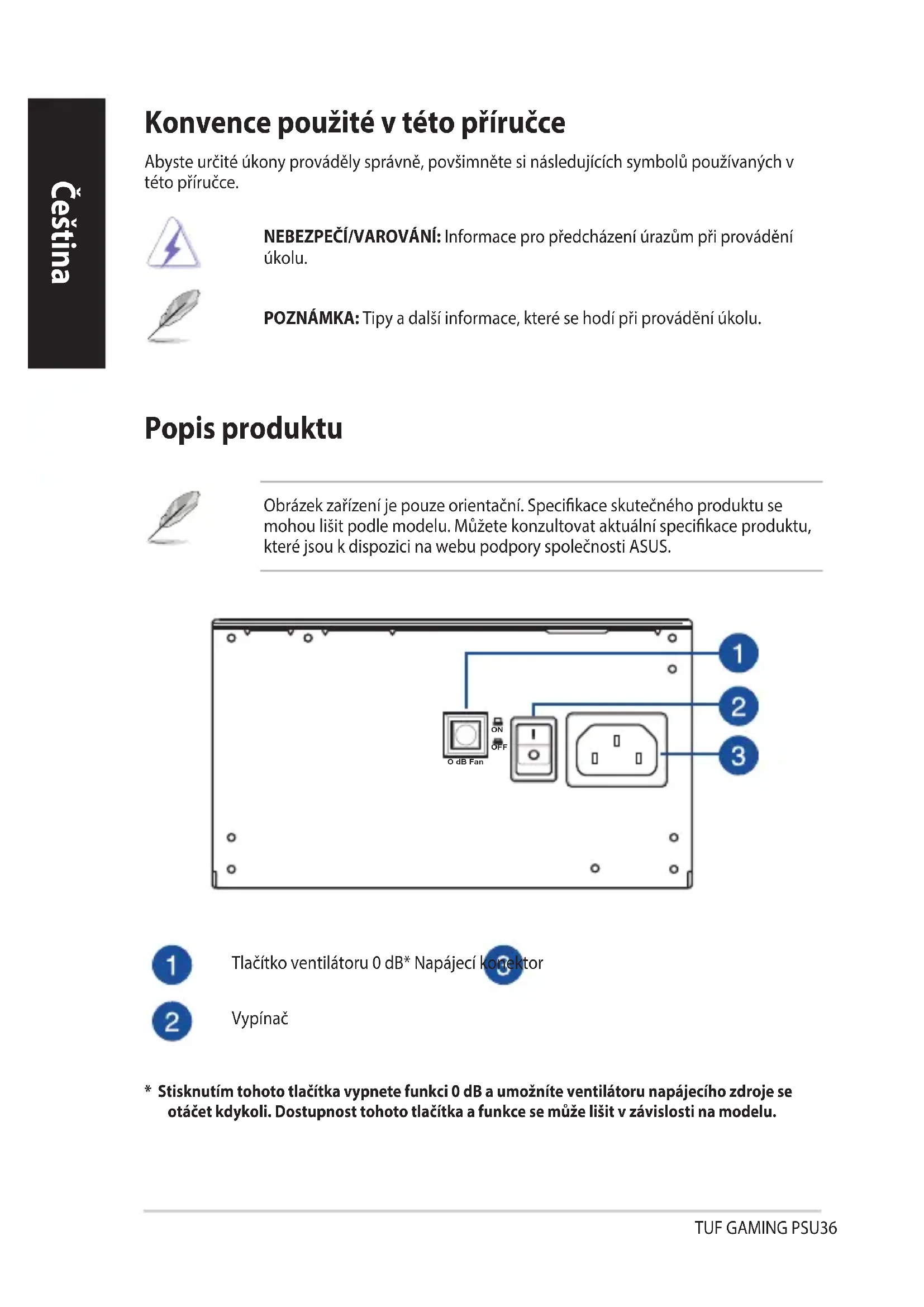

NÁVOD K OBSLUZE TUF Gaming 850W Gold ASUS

Rychlý průvodce (čeština)

Abyste určité úkony prováděli správně, povšimněte si následujících symbolů používaných v této příručce.

NEBEZPEČÍ/VAROVÁNÍ: Informace pro předcházení úrazům při provádění úkolů.

POZNÁMKA: Tipy a další informace, které se hodí při prováděném úkolu.

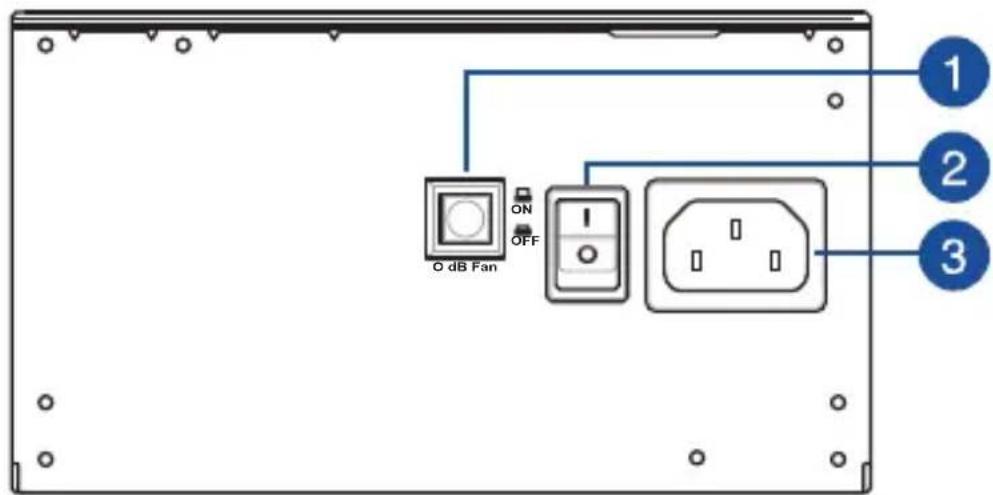

Popis produktu

Obrázek zařízení je pouze orientační. Specifikace skutečného produktu se mohou lišit podle modelu. Můžete konzultovat aktuální specifikace produktu, které jsou k dispozici na webu podpory společnosti ASUS.

Tlačítko ventilátoru 0 dB* Napájecí konektor

Vypínač

• Stisknutím tohoto tlačítka vypnete funkci 0 dB a umožníte ventilátoru napájecího zdroje se otáčet kdykoli. Dostupnost tohoto tlačítka a funkce se může lišit v závislosti na modelu.

Před instalováním nebo odpojováním kabelů zkontrolujte, zda je systém vypnutý a zda jsou odpojeny všechny napájecí kabely pro systém a všechna připojená zařízení.

1. Postupujte podle pokynů v návodu k vaší skříni a připevněte zdroj napájení do skříně s použitím montážních šroubků.
2. Připojte dodané kabely ke zdroji napájení.
3. Připojte napájecí konektory k základní desce a periferním zařízením podle vlastních preferencí. V seznamu níže je uvedeno, jaká zařízení lze připojit k jednotlivým napájecím konektorům.

• Napájecí konektory se mohou lišit podle modelu zdrojů napájení. Další informace o umístění a zapojení následujících napájecích konektorů najdete v návodu na použití vaší základní desky.
• Připojte 24kolíkový nebo 20kolíkový hlavní napájecí konektor k 24kolíkovému nebo 20kolíkovému napájecímu konektoru základní desky.
• Připojte 4+4kolíkový napájecí konektor CPU +12V k napájecí zásuvce CPU na základní desce.
• Podle potřeby připojte 4kolíkový konektor napájení periferií k periferním zařízením.
• Připojte 6+2kolíkový napájecí konektor PCI-E +12V ke grafické kartě PCI-E.
• Připojte napájecí konektor SATA k zařízením s rozhraním Serial ATA.
• Připojte zdroj napájení ke zdroji napájení pomocí dodaného napájecího kabelu.
• Přesunutím vypínače do polohy "I" zapnete zdroj napájení.

Informace o bezpečnosti

• Ve zdroji napájení vznikají vysoká napětí. Je velmi nebezpečné otevírat skříňku zdroje napájení nebo se pokoušet jej opravit/vyčistit. V ŽÁDNÉM PŘÍPADĚ a za žádných okolností zdroj napájení neotevírejte. V případě otevření zdroje napájení propadá záruka; žádné součásti uvnitř zdroje napájení nevyžadují servisní zásah.
• Do zdroje napájení NEZASUNUJTE žádné předměty.
• NEVKLÁDEJTE žádné předměty před ventilátor nebo ventilační oblast jednotky napájecího zdroje, které mohou bránit nebo omezovat proudění vzduchu. POUŽÍVEJTE pouze modulární kabely propojené s jednotkou napájecího zdroje.
• Zdroj napájení NEPOUŽÍVEJTE v blízkosti vody nebo v prostředí o vysoké teplotě nebo vlhkosti.
• Zdroj napájení musí být používán ve vhodném prostředí. (Provozní teplota: 0° až 40°C, relativní vlhkost: 20% až 80%)
• Tento zdroj napájení je určen pro zabudování do počítače, nikoli pro externí nebo venkovní použití.
• V případě nedodržení pokynů výrobce a bezpečnostních pokynů ihned propadají veškeré záruky a jistoty.
