Typ produktu	Zdroj napájení
Značka	ASUS
Model	TUF GAMING 750B
Jmenovitý výkon	750 W
Hlavní konektory	24 pin (ATX), 4+4 pin (CPU), 6+2 pin (PCIe), SATA, 4pin periférie
Ventilátor	Integrovaný
Rozměry (přibl.)	150 x 140 x 86 mm (formát ATX)
Hmotnost (přibl.)	2 kg
Vstupní napětí	100-240 V AC
Certifikát účinnosti	80+ Bronze
Integrované ochrany	OVP, OCP, SCP, OPP, OTP
Provozní teplota	0°C až 40°C
Relativní vlhkost provozu	5% až 95%
Určené použití	Integrace do stolního počítače
Bezpečnost	Neotevírejte kryt, používejte pouze dodané kabely
Údržba	Čistěte vnější stranu suchým hadříkem, neblokujte větrání

Často kladené otázky - TUFGaming750B ASUS

Jak nainstalovat zdroj TUF GAMING 750B?

Nejprve upevněte zdroj do skříně pomocí přiložených šroubů. Poté připojte kabely: hlavní 24pin konektor na základní desku, 4+4pin CPU konektor do napájení procesoru, 6+2pin PCIe konektory na grafickou kartu a SATA kabely k perifériím. Nakonec připojte napájecí kabel a přepněte vypínač do polohy 'I'.

Jaké kabely jsou součástí dodávky?

Zdroj je dodáván s hlavním 24pin (nebo 20pin) napájecím kabelem, 4+4pin CPU kabelem, 6+2pin PCIe kabelem, SATA kabely, 4pin periferním kabelem a síťovým napájecím kabelem.

Mohu použít modulární kabely z jiného zdroje?

Ne, musíte používat pouze dodané kabely s tímto zdrojem. Použití kabelů jiných značek nebo modelů může poškodit součásti a zrušit záruku.

Co dělat, když ventilátor zdroje neběží?

Zkontrolujte, zda je vypínač v poloze 'I' a zda je napájecí kabel zapojený. Pokud je zdroj pod malým zatížením, ventilátor se nemusí otáčet (semi-pasivní funkce). Pokud problém přetrvává, kontaktujte podporu ASUS.

Je nebezpečné otevřít zdroj?

Ano, extrémně nebezpečné. Nikdy neotevírejte kryt, protože i po odpojení přetrvává vysoké vnitřní napětí. Žádné vnitřní součásti nejsou opravitelné uživatelem.

Jaká je maximální provozní teplota?

Doporučená provozní teplota je 0°C až 40°C. Relativní vlhkost by měla být mezi 5% a 95%.

Je zdroj kompatibilní s mou základní deskou?

Ano, je kompatibilní s jakoukoli základní deskou s 24pin ATX konektorem a 4+4pin CPU konektorem. Zkontrolujte požadavky vaší grafické karty na počet PCIe konektorů.

Co dělat v případě přehřátí zdroje?

Ujistěte se, že větrání není blokováno a že zdroj je v prostředí s pokojovou teplotou (<40°C). Pokud se zdroj automaticky vypne, nechte jej vychladnout před opětovným zapnutím.

Zdroj vydává hluk. Je to normální?

Mírný hluk ventilátoru je normální. Pokud je hluk neobvyklý (skřípání, cvakání), zkontrolujte, zda žádný kabel neblokuje ventilátor. Pokud hluk přetrvává, kontaktujte zákaznický servis.

Jak čistit zdroj?

Odpojte zdroj a čistěte vnější stranu měkkým suchým hadříkem. Nepoužívejte kapalinu a nevkládejte žádné předměty do otvorů. Nikdy nečistěte vnitřek.

NÁVOD K OBSLUZE TUFGaming750B ASUS

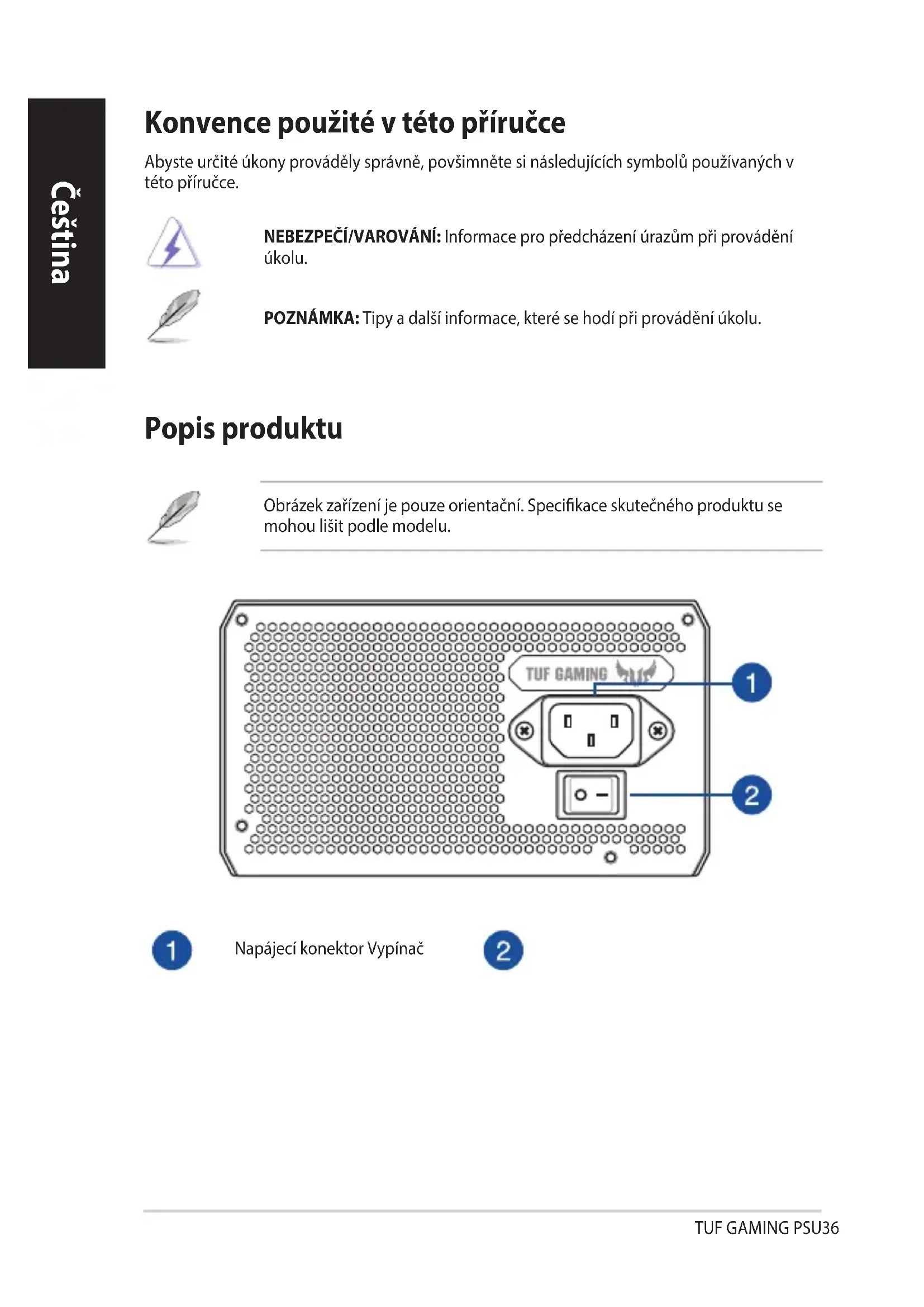

Rychlý průvodce (CZ)

Abyste určité úkony prováděli správně, povšimněte si následujících symbolů používaných v této příručce.

NEBEZPEČÍ/VAROVÁNÍ: Informace pro předcházení úrazům při provádění úkolů.

POZNÁMKA: Tipy a další informace, které se hodí při prováděném úkolu.

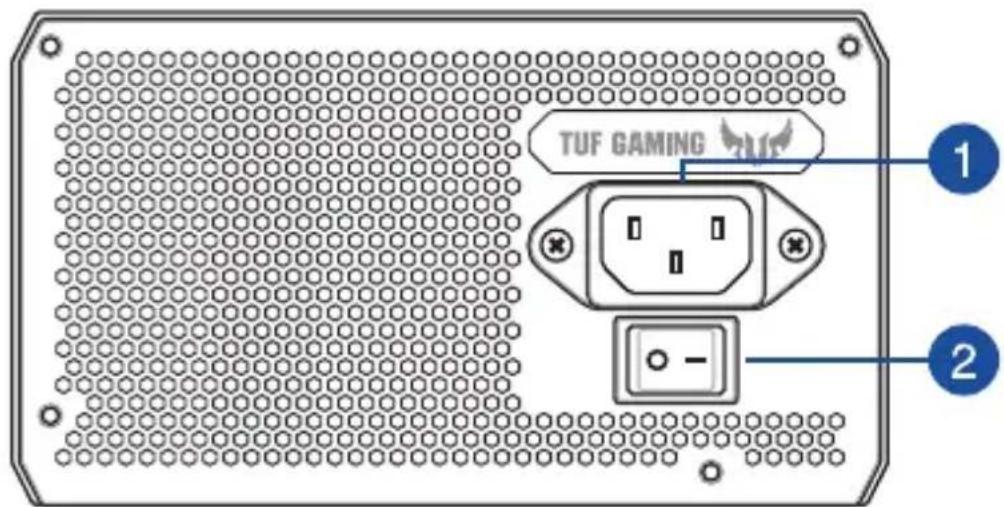

Popis produktu

Obrázek zařízení je pouze orientační. Specifikace skutečného produktu se mohou lišit podle modelu.

Napájecí konektor Vypínač

Instalace zdroje napájení TUF GAMING

Před instalováním nebo odpojováním kabelů zkontrolujte, zda je systém vypnutý a zda jsou odpojeny všechny napájecí kabely pro systém a všechna připojená zařízení.

1. Postupujte podle pokynů v návodu k vaší skříni a připevněte zdroj napájení TUF GAMING do skříně s použitím montážních šroubků.
2. Připojte dodané kabely ke zdroji napájení TUF GAMING.
3. Připojte napájecí konektory k základní desce a periferním zařízením podle vlastních preferencí. V seznamu níže je uvedeno, jaká zařízení lze připojit k jednotlivým napájecím konektorům.

• Napájecí konektory se mohou lišit podle modelu zdrojů napájení TUF GAMING. Další informace o umístění a zapojení následujících napájecích konektorů najdete v návodu k použití vaší základní desky.
• Připojte 24kolíkový nebo 20kolíkový hlavní napájecí konektor k 24kolíkovému nebo 20kolíkovému napájecímu konektoru základní desky.
• Připojte 4+4kolíkový napájecí konektor CPU +12V k napájecí zásuvce CPU na základní desce.
• Podle potřeby připojte 4kolíkový konektor napájení periferií k periferním zařízením.
• Připojte 6+2kolíkový napájecí konektor PCI-E +12V ke grafické kartě PCI-E.
• Připojte napájecí konektor SATA k zařízením s rozhraním Serial ATA.
• Připojte zdroj napájení TUF GAMING ke zdroji napájení pomocí dodaného napájecího kabelu.

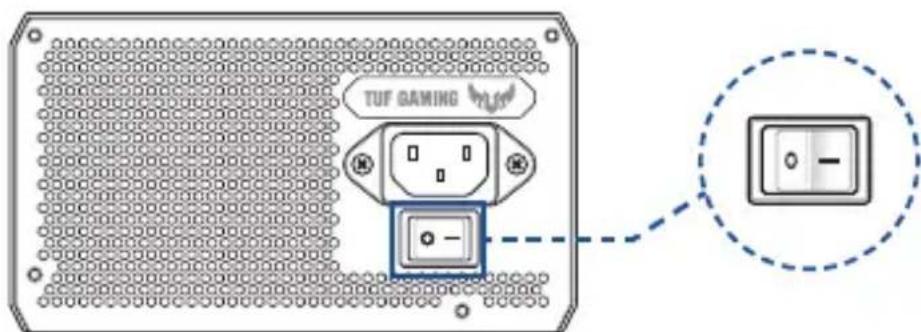

• Přesunutím vypínače do polohy „1“ zapnete zdroj napájení.

Informace o bezpečnosti

• Ve zdroji napájení vznikají vysoká napětí. Je velmi nebezpečné otevírat skříňku zdroje napájení nebo se pokoušet jej opravit/vyčistit. V ŽÁDNÉM PŘÍPADĚ a za žádných okolností zdroj napájení neotevírejte. V případě otevření zdroje napájení propadá záruka; žádné součásti uvnitř zdroje napájení nevyžadují servisní zásah.
• Do zdroje napájení NEZASUNUJTE žádné předměty.
• NEVKLÁDEJTE žádné předměty před ventilátor nebo ventilační oblast jednotky napájecího zdroje, které může bránit nebo omezovat proudění vzduchu.
• POUŽÍVEJTE pouze modulární kabely propojené s jednotkou napájecího zdroje. Zdroj napájení NEPOUŽÍVEJTE v blízkosti vody nebo v prostředí o vysoké teplotě nebo vlhkosti.
• Zdroj napájení musí být používán ve vhodném prostředí. (Provozní teplota: 0°C až 40°C, relativní vlhkost: 5% až 95%)
• Tento zdroj napájení je určen pro zabudování do počítače, nikoli pro externí nebo venkovní použití.
• V případě nedodržení pokynů výrobce a bezpečnostních pokynů ihned propadají veškeré záruky a jistoty.

Výstražné štítky
