TUFGaming750B - Matična plošča ASUS - Brezplačna navodila za uporabo

Vrsta izdelka	Napajalnik
Znamka	ASUS
Model	TUF GAMING 750B
Nazivna moč	750 W
Glavni priključki	24-pinski (ATX), 4+4-pinski (CPU), 6+2-pinski (PCIe), SATA, 4-pinski periferni
Ventilator	Vgrajen
Dimenzije (približno)	150 x 140 x 86 mm (format ATX)
Teža (približno)	2 kg
Vhodna napetost	100-240 V AC
Certifikat učinkovitosti	80+ Bronze
Vgrajene zaščite	OVP, OCP, SCP, OPP, OTP
Delovna temperatura	0°C do 40°C
Relativna vlažnost delovanja	5% do 95%
Predvidena uporaba	Vgradnja v namizni računalnik
Varnost	Ne odpirajte ohišja, uporabljajte samo priložene kable
Vzdrževanje	Zunanjost očistite s suho krpo, ne ovirajte prezračevanja

Pogosto zastavljena vprašanja - TUFGaming750B ASUS

Kako namestiti napajalnik TUF GAMING 750B?

Najprej pritrdite napajalnik v ohišje s priloženimi vijaki. Nato priključite kable: glavni 24-pinski priključek na matično ploščo, 4+4-pinski CPU priključek na napajalnik procesorja, 6+2-pinski PCIe priključke na grafično kartico in SATA kable na periferne naprave. Na koncu priključite napajalni kabel in preklopite stikalo na 'I'.

Kateri kabli so priloženi napajalniku?

Napajalnik je opremljen z glavnim 24-pinskim (ali 20-pinskim) napajalnim kablom, 4+4-pinskim CPU kablom, 6+2-pinskim PCIe kablom, SATA kabli, 4-pinskim perifernim kablom in omrežnim napajalnim kablom.

Ali lahko uporabim modularne kable iz drugega napajalnika?

Ne, uporabljajte samo priložene kable s tem napajalnikom. Uporaba kablov drugih znamk ali modelov lahko poškoduje komponente in razveljavi garancijo.

Kaj storiti, če se ventilator napajalnika ne vrti?

Preverite, ali je stikalo na 'I' in ali je omrežni kabel priključen. Če je napajalnik pod nizko obremenitvijo, se ventilator morda ne vrti (polpasivna funkcija). Če težava vztraja, se obrnite na podporo ASUS.

Ali je nevarno odpreti napajalnik?

Da, izjemno nevarno. Nikoli ne odpirajte ohišja, saj visoke notranje napetosti ostanejo tudi po odklopu. Nobene notranje komponente uporabnik ne more popraviti.

Kakšna je najvišja delovna temperatura?

Priporočena delovna temperatura je 0°C do 40°C. Relativna vlažnost naj bo med 5% in 95%.

Ali je napajalnik združljiv z mojo matično ploščo?

Da, združljiv je z vsako matično ploščo, ki ima 24-pinski ATX priključek in 4+4-pinski CPU priključek. Preverite potrebe vaše grafične kartice glede števila PCIe priključkov.

Kaj storiti v primeru pregrevanja napajalnika?

Prepričajte se, da prezračevanje ni ovirano in da je napajalnik v okolju s sobno temperaturo (<40°C). Če se napajalnik samodejno izklopi, ga pustite, da se ohladi, preden ga znova zaženete.

Napajalnik povzroča hrup. Je to normalno?

Rahlo šumenje ventilatorja je normalno. Če je hrup nenormalen (škripanje, klikanje), preverite, ali kakšen kabel ne ovira ventilatorja. Če hrup vztraja, se obrnite na servis.

Kako očistiti napajalnik?

Odklopite napajalnik in zunanjost očistite z mehko, suho krpo. Ne uporabljajte tekočin in ne vstavljajte predmetov v odprtine. Nikoli ne čistite notranjosti.

NAVODILA ZA UPORABO TUFGaming750B ASUS

OPOMBA: Nasveti in dodatne informacije za pomoč pri dokončanju naloge.

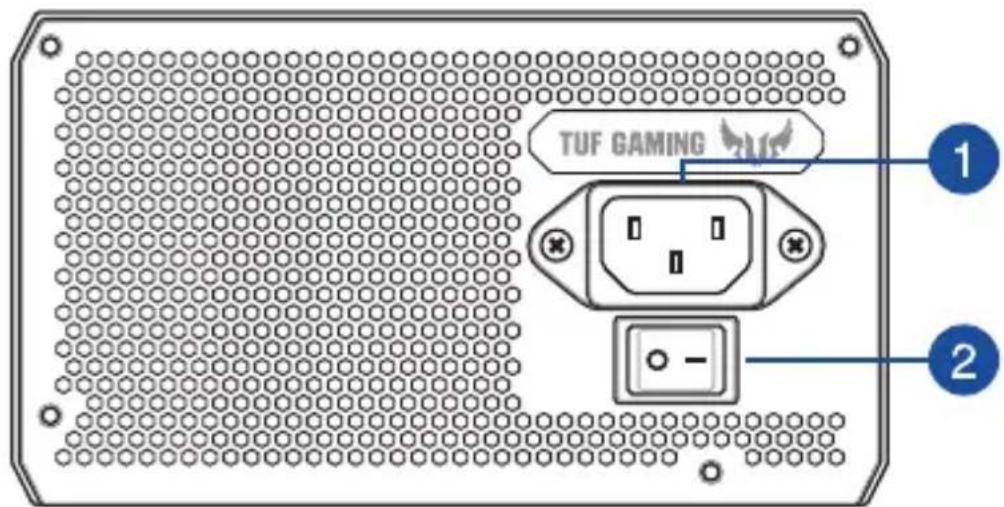

Pregled izdelka

Ilustracija naprave je samo referenčne narave. Specifikacije dejanskega izdelka se lahko med modeli razlikujejo.

Nameščanje napajalne enote TUF GAMING

Pred nameščanjem ali odstranjevanjem kablov poskrbite, da je sistem izklopljen ter da so vsi napajalni kabli za sistem in vse priključene naprave odklopljeni iz električnega omrežja.

1. Upoštevajte navodila v priročniku za ohišje in napajalno enoto TUF GAMING priključite v ohišje s pomočjo namestitvenih vijakov.
2. Sveženj kablov priključite v napajalno enoto TUF GAMING.
3. Priključke za napajanje priključite v matično ploščo in zunanje naprave v skladu s svojimi željami. S pomočjo spodnjega seznama preverite, v katere naprave je mogoče priključiti kateri priključek za napajanje.

• Priključki za napajanje se lahko razlikujejo med različnimi modeli napajalnih enot TUF GAMING.
• Za več informacij glede lokacije in priključitve priključkov za napajanje, navedenih spodaj, glejte navodila za uporabo matične plošče.
• 24-pinski ali 20-pinski glavni priključek za napajanje priključite na 24- ali 20-pinski priključek za napajanje na matični plošči.
• 4 + 4-pinski CPE +12-V priključek za napajanje priključite v električno vtičnico CPE na matični plošči.

V napajalni enoti so prisotne visoke napetosti, zato je izjemno nevarno odpirati napajalno ohišje oziroma popravljati/čistiti napajalno enoto. NIKOLI, pod nobenimi pogoji ne poskušajte odpreti napajalne enote. - Če boste odprli pokrov napajalne enote, boste izničili garancijo. V notranjosti napajalne enote ni komponent, ki bi jih bilo mogoče servisirati. V napajalno enoto NE vstavljajte nobenih predmetov. - NE postavljajte predmetov pred ventilator ali prezračevalno območje napajalne enote, ki lahko ovirajo oz. preprečujejo dotok zraka. UPORABLJAJTE SAMO modularne kable, priložene napajalni enoti. - Napajalne enote NE uporabljajte v bližini vode oziroma v okoljih z visoko temperaturo ali visoko vlažnostjo. - Napajalno enoto uporabljajte v ustreznem okolju. (Delovna temperatura: 0°C do 40°C, relativna vlažnost: 5% do 95%) - Napajalna enota je namenjena integraciji v računalnik in ne zunanji uporabi ali uporabi na prostem. - Neupoštevanje navodil proizvajalca in varnostnih navodil nemudoma izniči vsa jamstva in garancije.

Nalepke z opombami
