Tipo de producto	Fuente de alimentación
Marca	ASUS
Modelo	TUF GAMING 750B
Potencia nominal	750 W
Conectores principales	24 pines (ATX), 4+4 pines (CPU), 6+2 pines (PCIe), SATA, periféricos de 4 pines
Ventilador	Integrado
Dimensiones (aprox.)	150 x 140 x 86 mm (formato ATX)
Peso (aprox.)	2 kg
Tensión de entrada	100-240 V CA
Certificación de eficiencia	80+ Bronce
Protecciones integradas	OVP, OCP, SCP, OPP, OTP
Temperatura de funcionamiento	0°C a 40°C
Humedad relativa de funcionamiento	5% a 95%
Uso previsto	Integración en una computadora de escritorio
Seguridad	No abrir la carcasa, usar solo los cables suministrados
Mantenimiento	Limpiar el exterior con un paño seco, no obstruir la ventilación

Preguntas frecuentes - TUFGaming750B ASUS

¿Cómo instalar la fuente de alimentación TUF GAMING 750B?

Fije primero la fuente en el chasis con los tornillos suministrados. Luego conecte los cables: el conector principal de 24 pines en la placa base, el conector de CPU de 4+4 pines en la toma de alimentación del procesador, los conectores PCIe de 6+2 pines en la tarjeta gráfica, y los cables SATA en los periféricos. Finalmente, enchufe el cable de alimentación de red y coloque el interruptor en 'I'.

¿Qué cables se suministran con la fuente de alimentación?

La fuente se entrega con un cable de alimentación principal de 24 pines (o 20 pines), un cable de CPU de 4+4 pines, un cable PCIe de 6+2 pines, cables SATA, un cable periférico de 4 pines y el cable de alimentación de red.

¿Puedo usar cables modulares de otra fuente de alimentación?

No, debe usar solo los cables suministrados con esta fuente. El uso de cables de otras marcas o modelos puede dañar los componentes y anular la garantía.

¿Qué hacer si el ventilador de la fuente de alimentación no gira?

Verifique que el interruptor esté en 'I' y que el cable de red esté enchufado. Si la fuente está bajo carga baja, el ventilador puede no girar (función semipasiva). Si el problema persiste, contacte al soporte de ASUS.

¿Es peligroso abrir la fuente de alimentación?

Sí, extremadamente peligroso. Nunca abra la carcasa ya que persisten altas tensiones internas incluso después de desconectarla. Ningún componente interno es reparable por el usuario.

¿Cuál es la temperatura máxima de funcionamiento?

La temperatura de funcionamiento recomendada es de 0°C a 40°C. La humedad relativa debe estar entre 5% y 95%.

¿Es compatible la fuente de alimentación con mi placa base?

Sí, es compatible con cualquier placa base que tenga un conector ATX de 24 pines y un conector de CPU de 4+4 pines. Verifique los requisitos de su tarjeta gráfica para el número de conectores PCIe.

¿Qué hacer en caso de sobrecalentamiento de la fuente?

Asegúrese de que la ventilación no esté obstruida y que la fuente esté en un entorno a temperatura ambiente (<40°C). Si la fuente se apaga automáticamente, déjela enfriar antes de reiniciar.

La fuente de alimentación hace ruido. ¿Es normal?

Un ligero ruido del ventilador es normal. Si el ruido es anormal (rechiflas, chasquidos), verifique que ningún cable obstruya el ventilador. Si el ruido persiste, contacte al servicio postventa.

¿Cómo limpiar la fuente de alimentación?

Desconecte la fuente y limpie el exterior con un paño suave y seco. No use líquido y no inserte ningún objeto en las aberturas. Nunca limpie el interior.

MANUAL DE USUARIO TUFGaming750B ASUS

Guía de inicio rápido (BP)

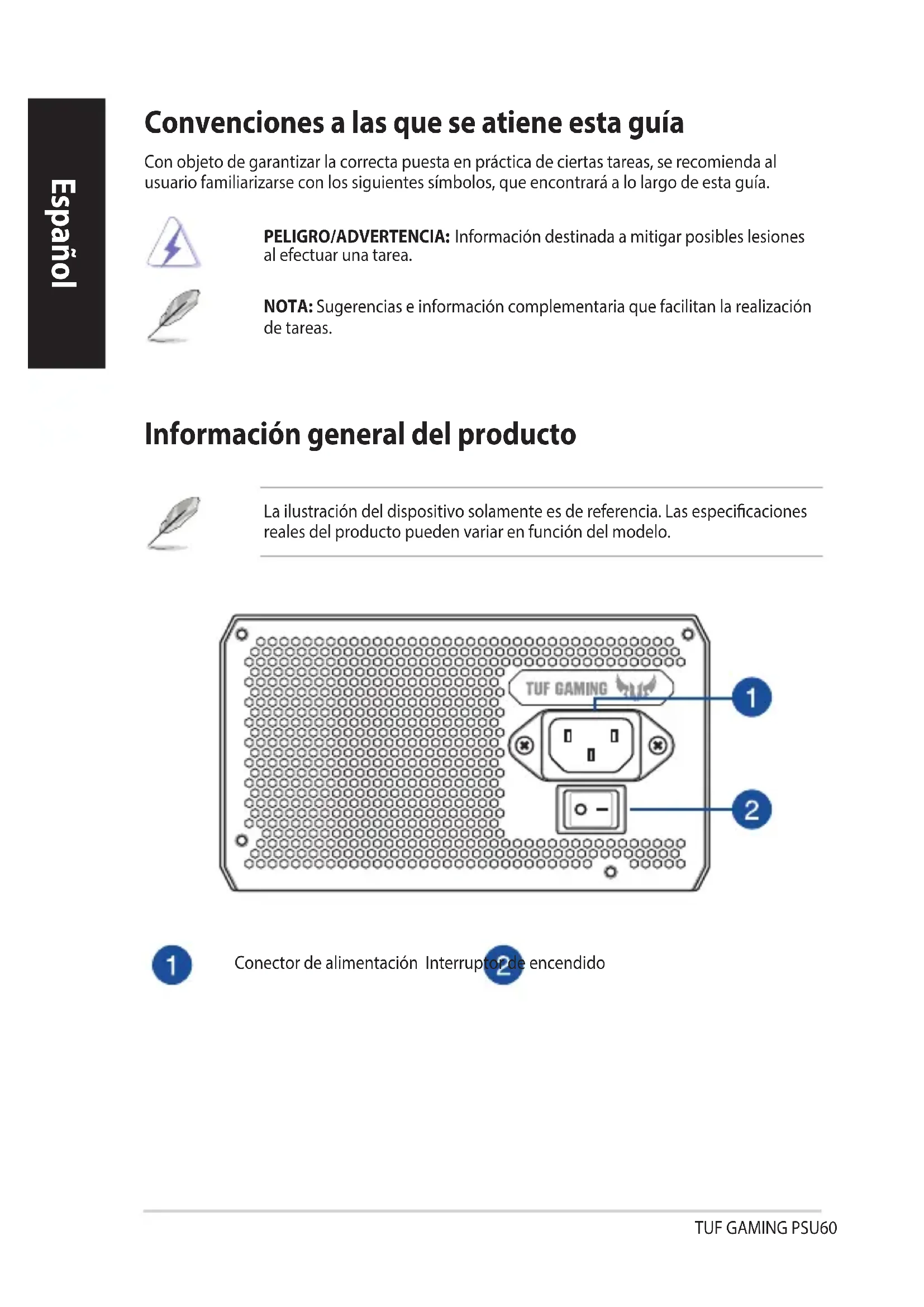

Convenciones a las que se atiene esta guía

Con objeto de garantizar la correcta puesta en práctica de ciertas tareas, se recomienda al usuario familiarizarse con los siguientes símbolos, que encontrará a lo largo de esta guía.

PELIGRO/ADVERTENCIA: Información destinada a mitigar posibles lesiones al efectuar una tarea.

NOTA: Sugerencias e información complementaria que facilitan la realización de tareas.

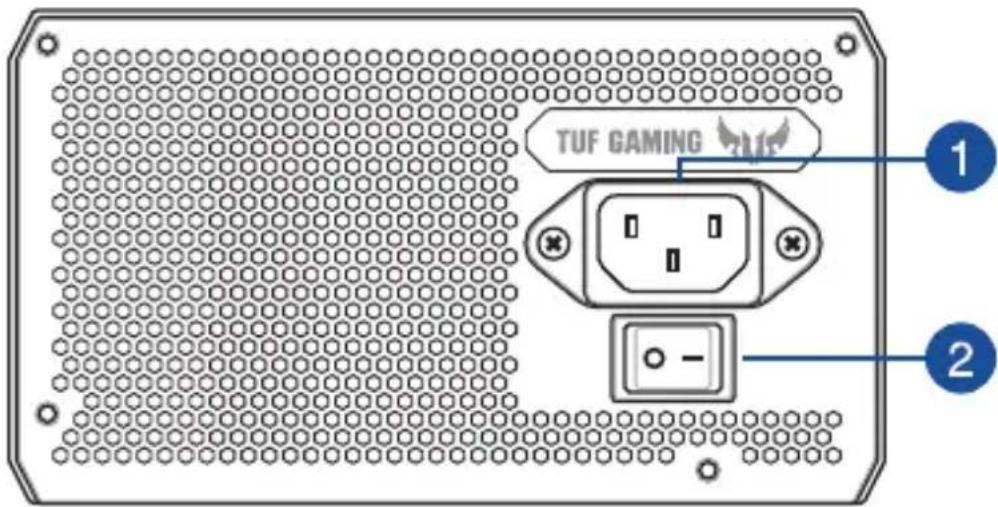

Información general del producto

La ilustración del dispositivo solamente es de referencia. Las especificaciones reales del producto pueden variar en función del modelo.

Conector de alimentación, interruptor de encendido

Instalar la fuente de alimentación TUF GAMING

Antes de instalar o quitar cables, asegúrese de que el sistema está apagado y que todos los cables de alimentación del sistema y de los dispositivos conectados están desconectados.

1. Siga las instrucciones del manual del chasis y fije la fuente de alimentación TUF GAMING al chasis con los tornillos de montaje.
2. Conecte los cables incluidos a la fuente de alimentación TUF GAMING.
3. Conecte los conectores de alimentación a la placa base y los dispositivos periféricos de acuerdo a sus necesidades. Puede consultar la lista para comprobar a qué dispositivos se puede enchufar cada conductor de alimentación.

• Los conectores de alimentación pueden variar entre los diferentes modelos de fuente de alimentación TUF GAMING.
• Consulte el manual de usuario de la placa base para obtener más información sobre la ubicación y la conexión de los conectores de alimentación mencionados a continuación.
• Conecte el conductor de alimentación principal de 24 o 20 contactos a la toma de alimentación correspondiente de la placa base.
• Conecte el conductor de alimentación de +12 V de la CPU de 4+4 contactos a la toma de alimentación de la CPU de la placa base.
• Conecte el conductor de alimentación de periféricos a los dispositivos periféricos si es necesario.
• Conecte el conductor de alimentación de +12 V PCI-E de 6+2 contactos a la tarjeta gráfica PCI-E.
• Conecte el conductor de alimentación SATA a los dispositivos con interfaz Serial ATA.
• Conecte la unidad de fuente de alimentación TUF GAMING a la fuente de alimentación mediante el cable de alimentación incluido.

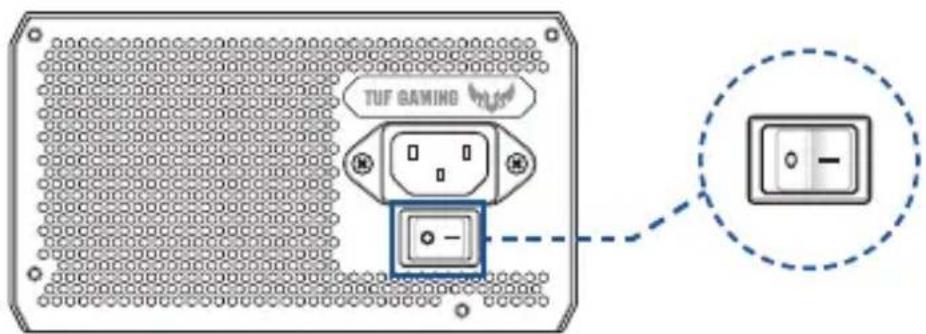

• Presione el conmutador de alimentación en la posición "I" para encender la fuente de alimentación.

Información de seguridad

• La unidad de fuente de alimentación utiliza voltajes altos, por lo que es extremadamente peligroso abrir la caja de dicha unidad, así como intentar repararla o limpiarla. NUNCA, bajo ningún concepto, abra la fuente de alimentación.
• La garantía quedará anulada si se abre la tapa de la unidad de fuente de alimentación; en el interior de dicha unidad no hay componentes reparables.
• NO inserte ningún objeto en la unidad de fuente de alimentación.
• NO coloque ningún objeto frente al ventilador ni en la zona de ventilación de la fuente de alimentación, ya que podrá obstruir o restringir el flujo de aire.
• UTILICE SOLO los cables modulares que acompañan a la unidad de fuente de alimentación.
• NO utilice la unidad de fuente de alimentación cerca del agua o en entornos con temperatura o humedad elevadas.
• La fuente de alimentación se debe utilizar en entornos adecuados. (Temperatura de funcionamiento: de 0°C a 40°C. Humedad relativa: del 5% al 95%)
• La fuente de alimentación está diseñada para integrarse en equipo y no para uso externo o al aire libre.
• El incumplimiento de las instrucciones del fabricante y cualesquiera de las instrucciones de seguridad anulará todas las garantías de inmediato.

Etiquetas de aviso
