用户手册 TUFGaming750B ASUS

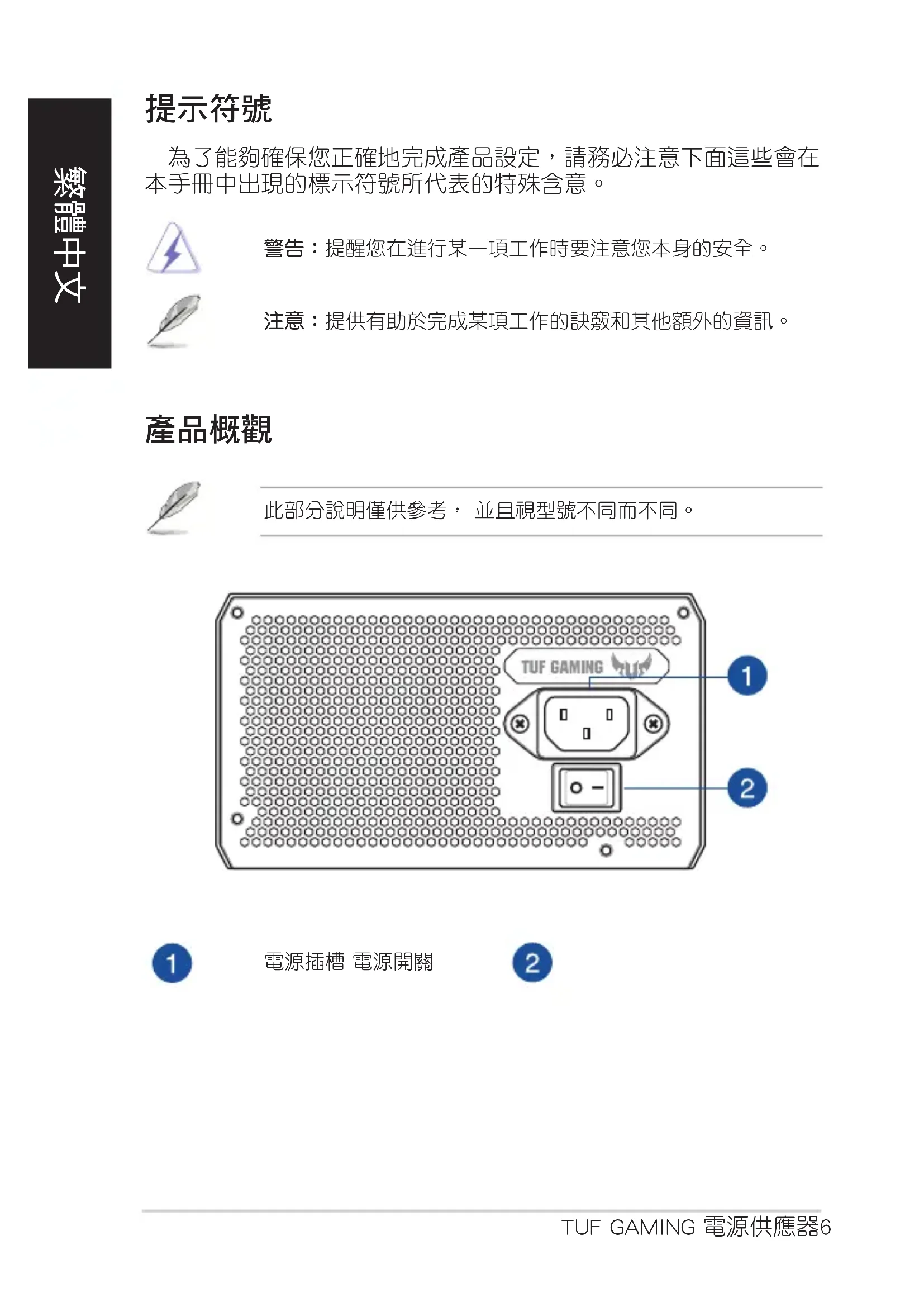

為了能夠確保您正確地完成產品設定，請務必注意下面這些會在 本手冊中出現的標示符號所代表的特殊含意。 警告：提醒您在進行某一項工作時要注意您本身的安全。 注意：提供有助於完成某項工作的訣竅和其他額外的資訊。

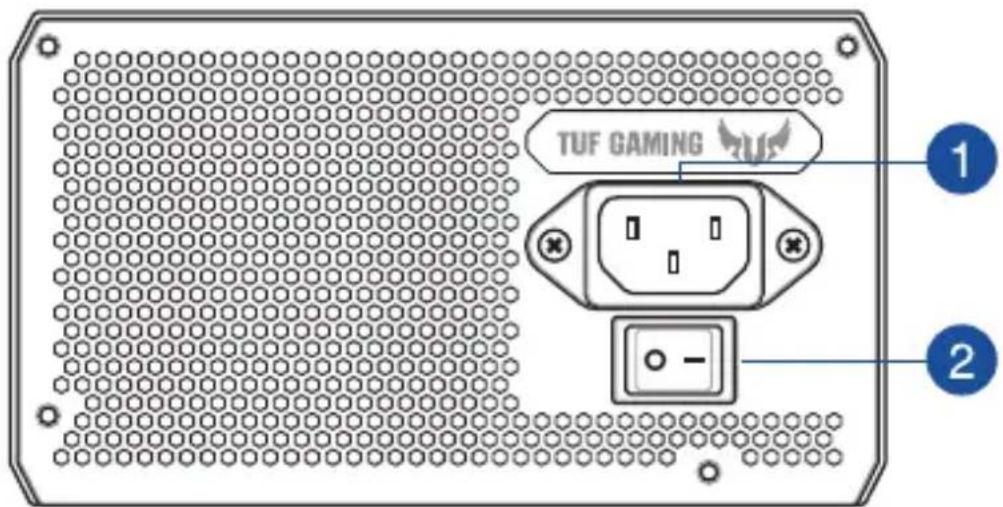

此部分說明僅供參考， 並且視型號不同而不同。TUF GAMING 電源供應器 7

安裝或移除電源線前，請確認已關閉系統，並已移除所有系統

1. 請遵循機殼手冊的說明，並用固定螺絲將 TUF GAMING 電源供應器固定

2. 將隨附的電源線連接至 TUF GAMING 電源供應器。

3. 依據您的偏好連接主機板和周邊裝置。您可以參考下列項目查看各個接頭

• 電源接頭可能視 TUF GAMING 電源供應器的機型不同而不

• 請參考主機板的使用手冊獲得關於插槽位置和連接下列電 源接頭所需的更多資訊。

• 將 24-pin 或 20-pin 主電源接頭 連接至主機板的 24-pin 或 20-pin 電

• 將 4+4 pin CPU +12V 電源接頭 連接至主機板的 CPU 電源插槽。

• 若需要，將 4-pin 周邊裝置電源接頭 連接至周邊硬體裝置插槽。

• 將 6+2 pin PCI-E +12V 電源接頭 連接至顯示卡的 PCI-E 插槽。

• 將 SATA 電源接頭 連接至 Serial ATA 介面的硬體。

4. 使用隨附的電源線將 TUF GAMING 電源供應器連接至電源。

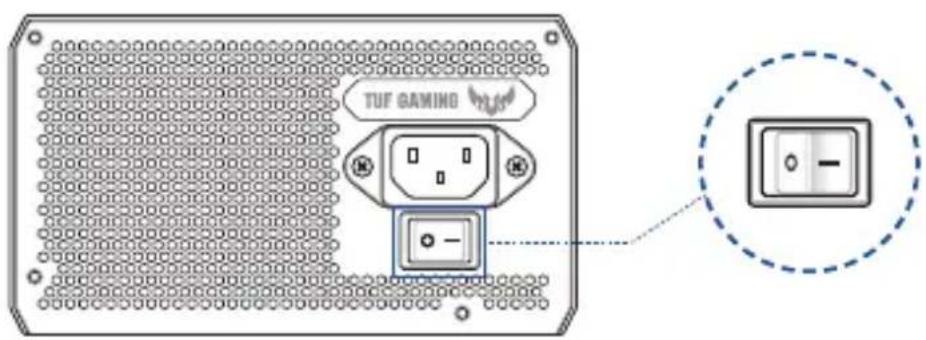

5. 將 電源開關 按到「I」的位置以開啟電源供應器。

安裝您的 TUF GAMING 電源供應器TUF GAMING 電源供應器8

• 電源供應器內含強電壓，打開或嘗試修理、清潔電源供應器十分危險。任 何情況下都 不要 打開電源供應器。

• 若打開電源供應器的後蓋，保固將失效；電源供應器內部並無可維修的元

• 請勿 將任何物體塞入電源供應器的格柵或通風孔中。

• 請勿 在電源供應器風扇或通風孔前放置任何可能阻礙或限制氣流的物體。

• 請勿 在靠近液體、高溫或極端潮濕的環境下使用電源供應器。

• 請在適宜的環境下使用電源供應器。（操作溫度： 0°C - 40°C，相對 濕度：5% - 95%）

• 電源供應器內建於電腦中，不可於外部或室外使用。

• 未依照任何廠商說明或安全性須知操作，所有保固及保證將立即失效。 R45625 RoHSTUF GAMING 電源 9

為了能夠確保您正確地完成產品設置，請務必注意下面這些會在 本手冊中出現的標示符號所代表的特殊含意。 警告：提醒您在進行某一項工作時要注意您本身的安全。 注意：提供有助於完成某項工作的訣竅和其他額外的信息。

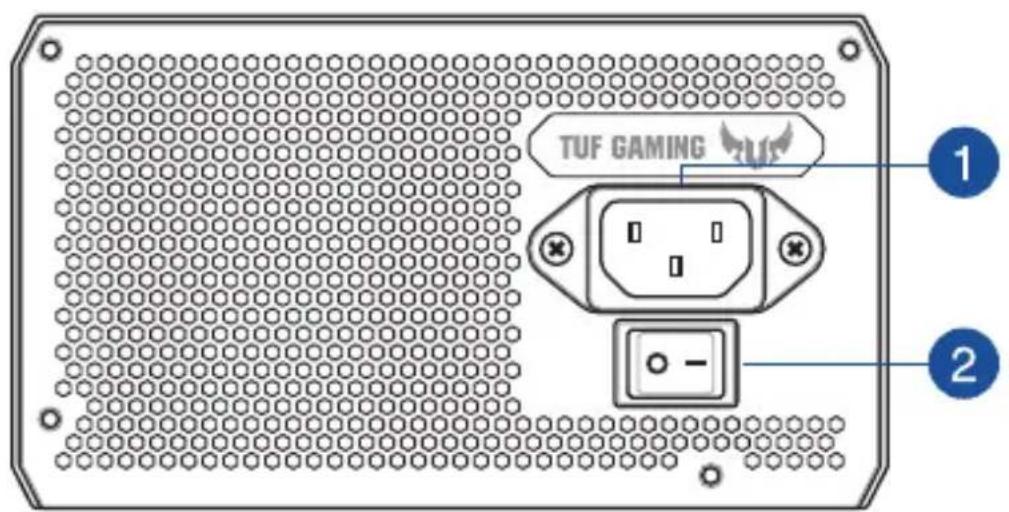

此部分說明僅供參考， 並且視型號不同而不同。TUF GAMING 電源10

安裝或移除電源線前，請確認已關閉系統，並已移除所有系統

1. 請遵循機箱手冊的說明，並用固定螺絲將 TUF GAMING 電源固定至機

2. 將隨附的電源線連接至 TUF GAMING 電源。

3. 依據您的偏好連接主板和外圍設備。您可以參考下列項目查看各個接頭可

• 電源接頭可能視 TUF GAMING 電源的機型不同而不同。

• 請參考主板的用戶手冊獲得關於插槽位置和連接下列電源

• 將 24-pin 或 20-pin“主電源接頭”連接至主板的 24-pin 或 20-pin

• 將 4+4 pin“CPU +12V 電源接頭”連接至主板的 CPU 電源插槽。

• 將 6+2 pin“PCI-E +12V 電源接頭”連接至顯卡的電源插槽。

• 將“SATA 電源接頭”連接至帶有 Serial ATA 接口的硬件。

4. 使用隨附的電源線將 TUF GAMING 連接至電源。

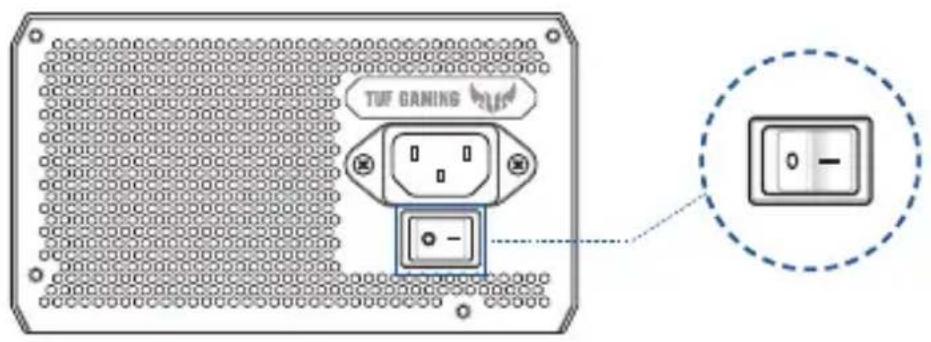

5. 將“電源開關”按到“I”的位置以開啟電源。

安裝您的 TUF GAMING 電源TUF GAMING 電源 11

• 電源內含強電壓，打開或嘗試修理、清潔電源十分危險。任何情況下都

• 若打開電源的後蓋，保修將失效；電源內部並無可維修的元件。

• “請勿”將任何物體塞入電源的格柵或通風孔中。

• “請勿”在電源風扇或通風孔前放置任何可能阻礙或限制氣流的物體。

• “請勿”在靠近液體、高溫或極端潮濕的環境下使用電源。

• 請在適宜的環境下使用電源（操作溫度： 0°C- 40°C，相對濕度：5% - 95%）。

• 電源內置於電腦中，不可於外部或室外使用。

• 未依照任何廠商說明或安全性須知操作，所有保修及保證將立即失效。 R45625 RoHSTUF GAMING PSU12
