Produkttyp	Netzteil
Marke	ASUS
Modell	TUF GAMING 750B
Nennleistung	750 W
Hauptanschlüsse	24-polig (ATX), 4+4-polig (CPU), 6+2-polig (PCIe), SATA, 4-polig Peripherie
Lüfter	Integriert
Abmessungen (ca.)	150 x 140 x 86 mm (ATX-Format)
Gewicht (ca.)	2 kg
Eingangsspannung	100-240 V AC
Effizienzzertifizierung	80+ Bronze
Integrierte Schutzfunktionen	OVP, OCP, SCP, OPP, OTP
Betriebstemperatur	0°C bis 40°C
Relative Luftfeuchtigkeit (Betrieb)	5% bis 95%
Verwendungszweck	Einbau in einen Desktop-Computer
Sicherheit	Gehäuse nicht öffnen, nur mitgelieferte Kabel verwenden
Wartung	Außenseite mit einem trockenen Tuch reinigen, Lüftung nicht blockieren

Häufig gestellte Fragen - TUFGaming750B ASUS

Wie installiere ich das Netzteil TUF GAMING 750B?

Befestigen Sie zuerst das Netzteil mit den mitgelieferten Schrauben im Gehäuse. Schließen Sie dann die Kabel an: den 24-poligen Hauptstecker an das Mainboard, den 4+4-poligen CPU-Stecker an die Prozessorstromversorgung, die 6+2-poligen PCIe-Stecker an die Grafikkarte und die SATA-Kabel an die Peripheriegeräte. Schließen Sie schließlich das Netzkabel an und schalten Sie den Schalter auf 'I'.

Welche Kabel werden mit dem Netzteil geliefert?

Das Netzteil wird mit einem 24-poligen (oder 20-poligen) Hauptstromkabel, einem 4+4-poligen CPU-Kabel, einem 6+2-poligen PCIe-Kabel, SATA-Kabeln, einem 4-poligen Peripheriekabel und dem Netzkabel geliefert.

Kann ich modulare Kabel von einem anderen Netzteil verwenden?

Nein, Sie müssen ausschließlich die mitgelieferten Kabel dieses Netzteils verwenden. Die Verwendung von Kabeln anderer Marken oder Modelle kann die Komponenten beschädigen und die Garantie ungültig machen.

Was tun, wenn der Lüfter des Netzteils nicht läuft?

Überprüfen Sie, ob der Schalter auf 'I' steht und das Netzkabel eingesteckt ist. Bei geringer Last kann der Lüfter stillstehen (halbpassiver Betrieb). Wenn das Problem weiterhin besteht, wenden Sie sich an den ASUS-Support.

Ist es gefährlich, das Netzteil zu öffnen?

Ja, äußerst gefährlich. Öffnen Sie niemals das Gehäuse, da auch nach dem Trennen vom Stromnetz hohe interne Spannungen anliegen. Keine internen Komponenten können vom Benutzer repariert werden.

Was ist die maximale Betriebstemperatur?

Die empfohlene Betriebstemperatur liegt bei 0°C bis 40°C. Die relative Luftfeuchtigkeit sollte zwischen 5% und 95% liegen.

Ist das Netzteil mit meinem Mainboard kompatibel?

Ja, es ist mit jedem Mainboard kompatibel, das einen 24-poligen ATX-Anschluss und einen 4+4-poligen CPU-Anschluss hat. Überprüfen Sie den Bedarf Ihrer Grafikkarte an PCIe-Anschlüssen.

Was tun bei Überhitzung des Netzteils?

Stellen Sie sicher, dass die Lüftung nicht blockiert ist und sich das Netzteil in einer Umgebung mit Raumtemperatur (<40°C) befindet. Schaltet sich das Netzteil automatisch ab, lassen Sie es vor dem Neustart abkühlen.

Das Netzteil macht Geräusche. Ist das normal?

Ein leises Lüftergeräusch ist normal. Wenn das Geräusch ungewöhnlich ist (Schleifen, Klappern), überprüfen Sie, ob kein Kabel den Lüfter blockiert. Hält das Geräusch an, wenden Sie sich an den Kundendienst.

Wie reinige ich das Netzteil?

Trennen Sie das Netzteil vom Strom und reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Verwenden Sie keine Flüssigkeiten und stecken Sie keine Gegenstände in die Öffnungen. Reinigen Sie niemals das Innere.

BEDIENUNGSANLEITUNG TUFGaming750B ASUS

Schnellstartanleitung (GR)

Guida rapida (IT)

Anmerkungen zu diesen Handbuch

Um sicherzustellen, dass Sie die richtigen Schritte ausführten, beachten Sie die folgenden Symbole, die in thisem Handbuch benutzt werden.

GEFAHR/WARNING: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschlieben.

HINWEIS: Tipps und zusätzliche Informationen, die Ihnen halten, die Aufgabe zu vollenden.

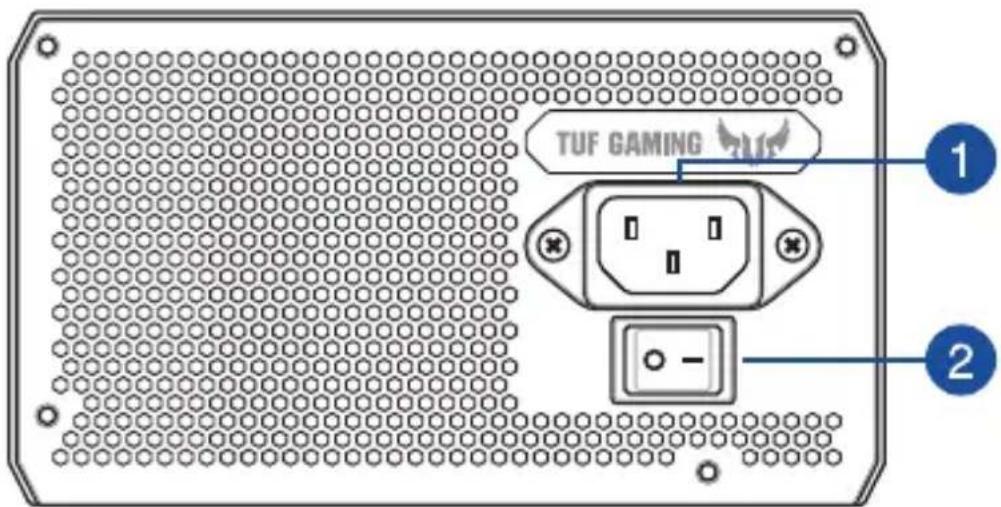

Produktübersicht

Die Geräteabbildung dient nur der Veranschaulichung. Tatsächliche Produktspezifikationen können je nach Modell variieren.

Netzanschluss Netzschalter

Einbau Ihres TUF GAMING Netzteils

Stellen Sie vor dem Installieren oder Entfernen von Kabeln sicher, dass das System ausgeschaltet ist und sümmtliche Stromkabel und angeschlossenen Geräte getrennt wurden.

1. Befolgen Sie die Anweisungen in Ihr Gehäusehandbuch und befestigen Sie Ihr TUF GAMING Netzteil mit den Montageschrauben in Ihr Gehäuse.
2. Schlieben Sie die mitgelieferten Kabel an Ihr TUF GAMING Netzteil an.
3. Verbinden Sie die Stromanschlüsse nach ihren Wünschen mit dem Motherboard und ihren Peripheriegeräten. Sie können in der unterstehenden Liste sehen, mit welchen Geräten die Stromanschlüsse verbunden werden können.

Die Stromanschlüsse können sich je nach Modell des TUF GAMING Netzteils untersichern.
- Weitere Informationen zur Position der Stromanschlüsse und zu den unter erwähnten Verbindungen finden Sie im Benutzerhandbuch Ihres Motherboards.

• Verbinden Sie den 24-poligen oder 20-poligen Hauptstromanschluss mit dem entsprechenden 24-poligen oder 20-poligen Stromanschluss auf dem Motherboard.

• Verbinden Sie den 4+4-poligen CPU +12V Stromanschluss mit dem CPU-Stromsocket auf dem Motherboard.

• Verbinden Sie den 4-poligen Peripheriegerätestromanschluss mit Peripheriegeräten, wenn notiq.
  Verbinden Sie den 6+2-poligen PCI-E +12V Stromanschluss mit der PCI-E-Grafikkarte.

• Verbinden Sie den SATA-Stromanschluss mit Geräten, die über eine Serielle ATA-Schnittstelle verfügen.

• Schlieben Sie Ihr TUF GAMING Netzteil mit dem mitgelieferten Stromkabel an eine Steckdose an.

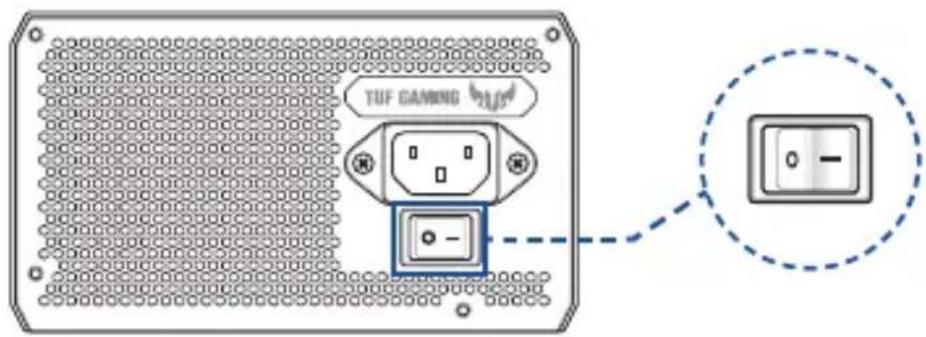

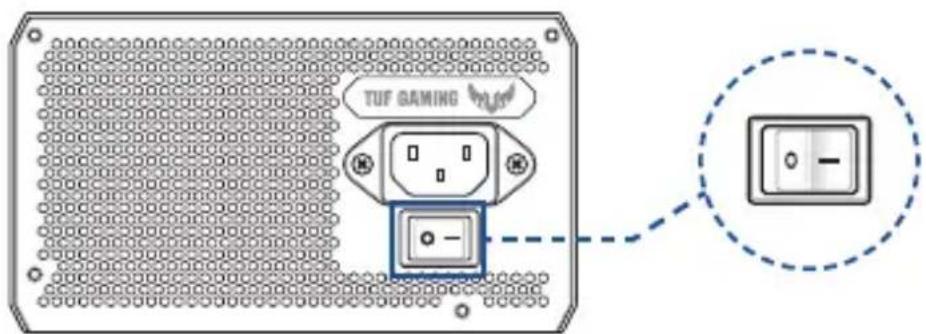

• Kippen Sie den Stromschalter in die Position "I", um Ihr Netzeil einzuschalten.

Sicherheitsinformationen

• Im Netzteil sind hohe Stromspannungen vorhanden. Es ist extrem gefährlich, das Netzteilgehäuse zu öffnen oder zu versuchen, das Netzteil zu reparieren oder zu reinigen. Sie darüber NIEMALS, egal unter welchen Umständen, das Netzteil öffnen.
• Die Garantie erlischt, wenn die Abdeckung des Netzteils geöffnet wurde. Im Inneren des Netzteils befinden sich keine wartungsfähigen Komponenten.
• Stecken Sie KEINE Gegenstände in das Netzteil.
• Legen Sie KEINE Gegenstände vor den Lüfter oder in den Beluftungsbereich des Netzteils, die die Luftzirkulation behindern oder einschränken kann.
  VERWENDEN SIE NUR die Modulkabel, die mit dem Netzteil geliefert wurden.
• Verwenden Sie das Netzteil NICT in der Nähe von Wasser, bei hohen Temperaturen oder hoher Luftfeuchtigkeit.
• Das Netzteil sollte in geeigneter Umgebung betrieben werden. (Betriebstemperatur: 0^ bis 40^ , relative Luftfeuchtigkeit: 5% bis 95% )
• Das Netzteil ist für den Einbau in einen Computer und nicht für den externen Einsatz oder die Benutzung im Freien vorgesehen.
• Die Nichteinhaltung von Herstelleranweisungen und Sicherheitshinweisen führt sofort zum Erlöschen der Garantie.

Hinweisetiketten

20 24 24 24 24 24 24 24 24 24 24

+12 4+4

1 1

4 4

+12 PCIE+6

.PCI-E

.Serai ATA 1

TUF GAMING 1

a111

L
