사용 설명서 TUFGaming750B ASUS

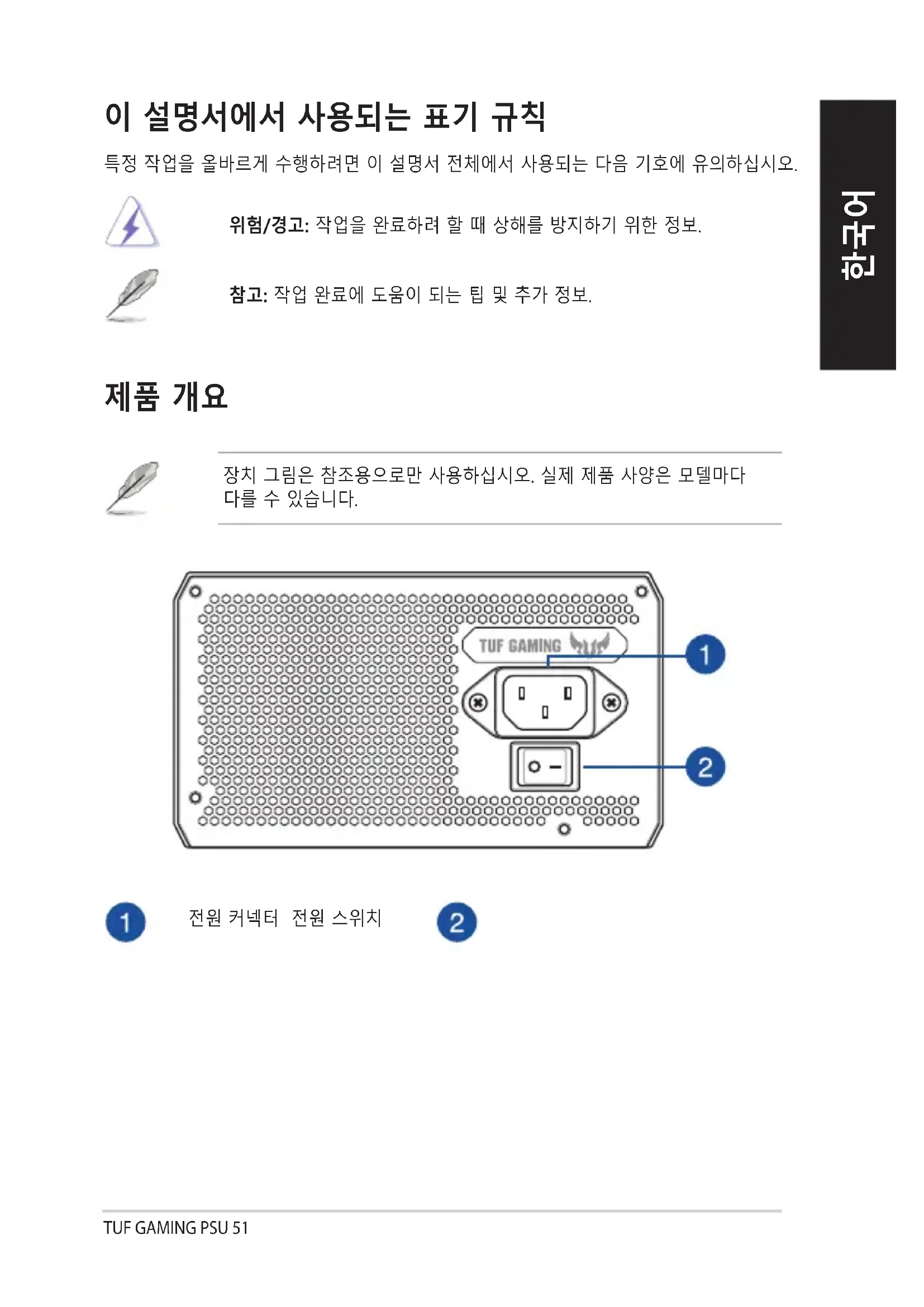

이 설명서에서 사용되는 표기 규칙 특정 작업을 올바르게 수행하려면 이 설명서 전체에서 사용되는 다음 기호에 유의하십시오. 위험/경고: 작업을 완료하려 할 때 상해를 방지하기 위한 정보. 참고: 작업 완료에 도움이 되는 팁 및 추가 정보.

• 이 버튼을 누르면 0 dB 기능이 꺼져 PSU 팬이 계속 회전하게 됩니다. 장치 그림은 참조용으로만 사용하십시오. 실제 제품 사양은 모델마다

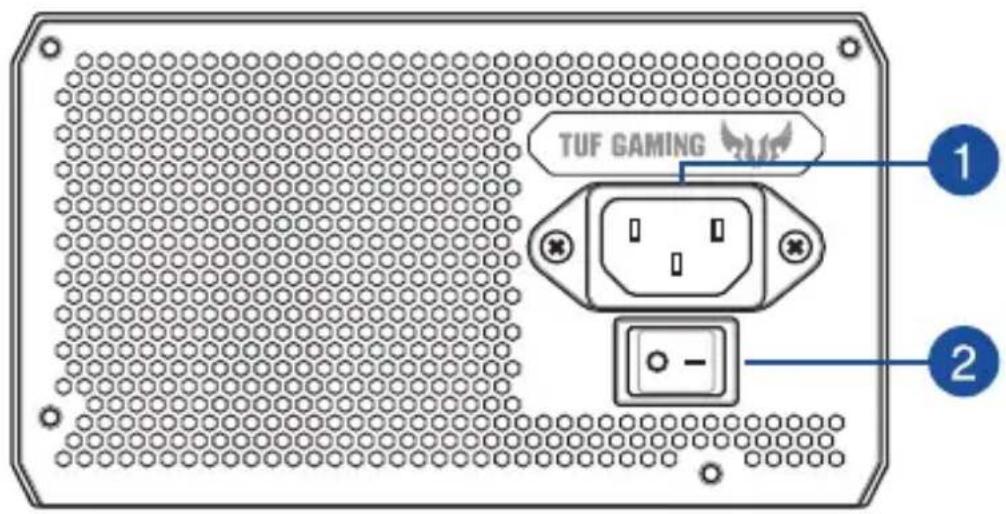

전원 커넥터 전원 스위치TUF GAMING PSU52

케이블을 설치하거나 제거하기 전에 시스템이 꺼져 있고 시스템 및 이와 연결된 모든 장치의 전원 케이블을 뽑았는지 확인합니다.

1. 섀시 설명서의 지침에 따라 장착 나사를 사용하여 TUF GAMING 전원

2. 제품과 함께 제공된 케이블을 TUF GAMING 전원 공급장치에 연결합니다.

3. 사용자가 원하는 대로 마더보드와 주변장치에 전원 커넥터를 연결합니다. 각

전원 커넥터를 연결할 수 있는 장치를 확인하려면 아래 목록을 참조하십시오.

• 전원 커넥터는 TUF GAMING 전원 공급장치의 모델에 따라

• 아래에 언급된 전원 커넥터의 위치 및 연결에 대한 자세한 내용은 마더보드의 사용 설명서를 참조하십시오.

• 24핀 또는 20핀 주전원 커넥터을 마더보드의 24핀 또는 20핀 전원 커넥터에 연결합니다.

• 4+4핀 CPU +12V 전원 커넥터를 마더보드의 CPU 전원 소켓에

• 필요한 경우 4핀 주변장치용 전원 커텍터를 주변장치에 연결합니다.

• 6+2핀 PCI-E +12V 전원 커넥터를 PCI-E 그래픽 카드에 연결합니다.

• SATA 전원 커넥터를 직렬 ATA 인터페이스 장치에 연결합니다.

4. 제품과 함께 제공된 전원 코드를 사용하여 TUF GAMING 전원 공급장치를

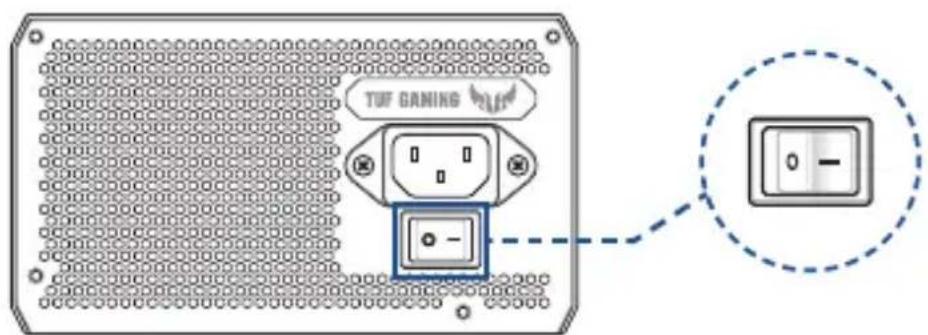

5. 전원 스위치를 “I” 위치로 돌려 전원 공급장치를 켭니다.

TUF GAMING 전원 공급장치 설치하기TUF GAMING PSU 53

• 전원 공급장치에는 고전압이 흐르므로 전원 공급장치 케이스를 열거나 전원 공급장치를 수리/청소하려고 시도하는 것은 매우 위험합니다. 어떠한 경우에도 전원 공급장치를 열지 마십시오.

• 전원 공급장치의 커버가 열린 경우 보증을 받을 수 없습니다. 전원 공급장치 내부에는 수리할 수 있는 구성품이 없습니다.

• 전원 공급장치 안에 어떠한 체도 넣지 마십시오.

• 어떠한 물체라도 팬의 전면이나 전원 공급장치의 통풍 영역에 배치하여 공기 흐름을 막거나 제한하지 않도록 하십시오.

• 전원 공급장치와 함께 제공된 모듈식 케이블만 사용하십시오.

• 물 근처나 온도 또는 습도가 높은 곳에서는 전원 공급장치를사용하지

• 전원 공급장치는 적합한 환경에서만 사용해야 합니다. (작동 온도: 0°C ~ 40°C, 상대 습도: 5% ~ 95%)

• 이 전원 공급장치는 컴퓨터 내장용으로서 외장 또는 옥외용으로 사용할 수
