제품 유형	메인보드
브랜드	ASUS
모델	TUF Gaming 450B
CPU 소켓	AM4
칩셋	AMD B450
폼 팩터	ATX
지원 메모리	DDR4, 최대 128GB, 4개 슬롯
메인 전원 커넥터	24핀
CPU 커넥터	8핀 (4+4)
PCIe 슬롯	x16 (x1, x4 구성 가능)
SATA 포트	6 x SATA 6Gb/s
후면 USB	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
비디오 출력	HDMI, DisplayPort
네트워크	Realtek 1Gb 이더넷
오디오	Realtek ALC887, 8채널
크기	30.5cm x 24.4cm (표준 ATX)
무게	약 1kg
관리	부드럽고 마른 천으로 청소하십시오. 액체를 사용하지 마십시오.
안전	조작 전에 전원을 분리하십시오. 습기를 피하십시오.
부품 / 수리 가능성	A/S 문의는 ASUS에 연락하십시오.

자주 묻는 질문 - TUFGaming450B ASUS

TUF Gaming 450B에 어떤 CPU를 설치할 수 있나요?

이 메인보드는 AMD Ryzen 소켓 AM4 프로세서를 지원하며, Ryzen 3000, 4000G 및 5000 시리즈를 포함합니다 (BIOS 업데이트 후).

메인보드를 케이스에 어떻게 설치하나요?

장착 구멍을 맞춰 메인보드를 케이스 스탠드오프에 고정하십시오. 제공된 나사를 사용하십시오. I/O 후면 패널이 올바르게 위치했는지 확인하십시오.

CPU 전원 커넥터는 어디에 있나요?

8핀 (4+4) CPU 커넥터는 CPU 소켓 근처에 있습니다. 전원 공급 장치의 CPU 전원 케이블을 연결하십시오.

QVL에 없는 DDR4 메모리를 사용할 수 있나요?

예, 하지만 호환성이 보장되지는 않습니다. 최적의 성능을 위해 ASUS 웹사이트의 호환 목록(QVL)을 확인하는 것이 좋습니다.

TUF Gaming 450B의 BIOS를 어떻게 업데이트하나요?

ASUS 웹사이트에서 최신 BIOS 버전을 다운로드하십시오. BIOS 내장 EZ Flash 도구를 사용하거나 부팅 가능한 USB 드라이브를 사용하십시오. 일부 모델에서는 USB BIOS Flashback 기능을 사용할 수 있습니다.

진단 LED 표시등은 무엇인가요?

이 메인보드에는 CPU, RAM, VGA 및 부트를 위한 LED가 있습니다. 문제가 발생하면 해당 표시등이 켜져 있어 오류 원인을 나타냅니다.

케이스 전면 패널을 어떻게 연결하나요?

핀 배치는 설명서를 참조하십시오. 커넥터에는 Power SW, Reset SW, 전원 LED, HDD LED가 포함됩니다. 메인보드의 JFP1 블록에 연결하십시오.

이 메인보드는 PCIe 4.0과 호환되나요?

B450 칩셋은 PCIe 3.0을 지원합니다. PCIe x16 슬롯은 3.0으로 작동합니다. PCIe 4.0을 사용하려면 B550 또는 X570 메인보드와 함께 Ryzen 5000 또는 3000 시리즈 프로세서가 필요합니다.

사용 가능한 SATA 포트 수는 몇 개인가요?

6개의 SATA 6Gb/s 포트가 있어 여러 하드 드라이브 또는 SSD를 연결할 수 있습니다.

메인보드가 켜지지 않으면 어떻게 해야 하나요?

전원 연결(24핀 및 CPU)을 확인하십시오. 전원 공급 장치 스위치가 켜져 있는지 확인하십시오. RAM 하나만 꽂고 불필요한 주변 장치를 모두 제거한 후 테스트하십시오.

사용 설명서 TUFGaming450B ASUS

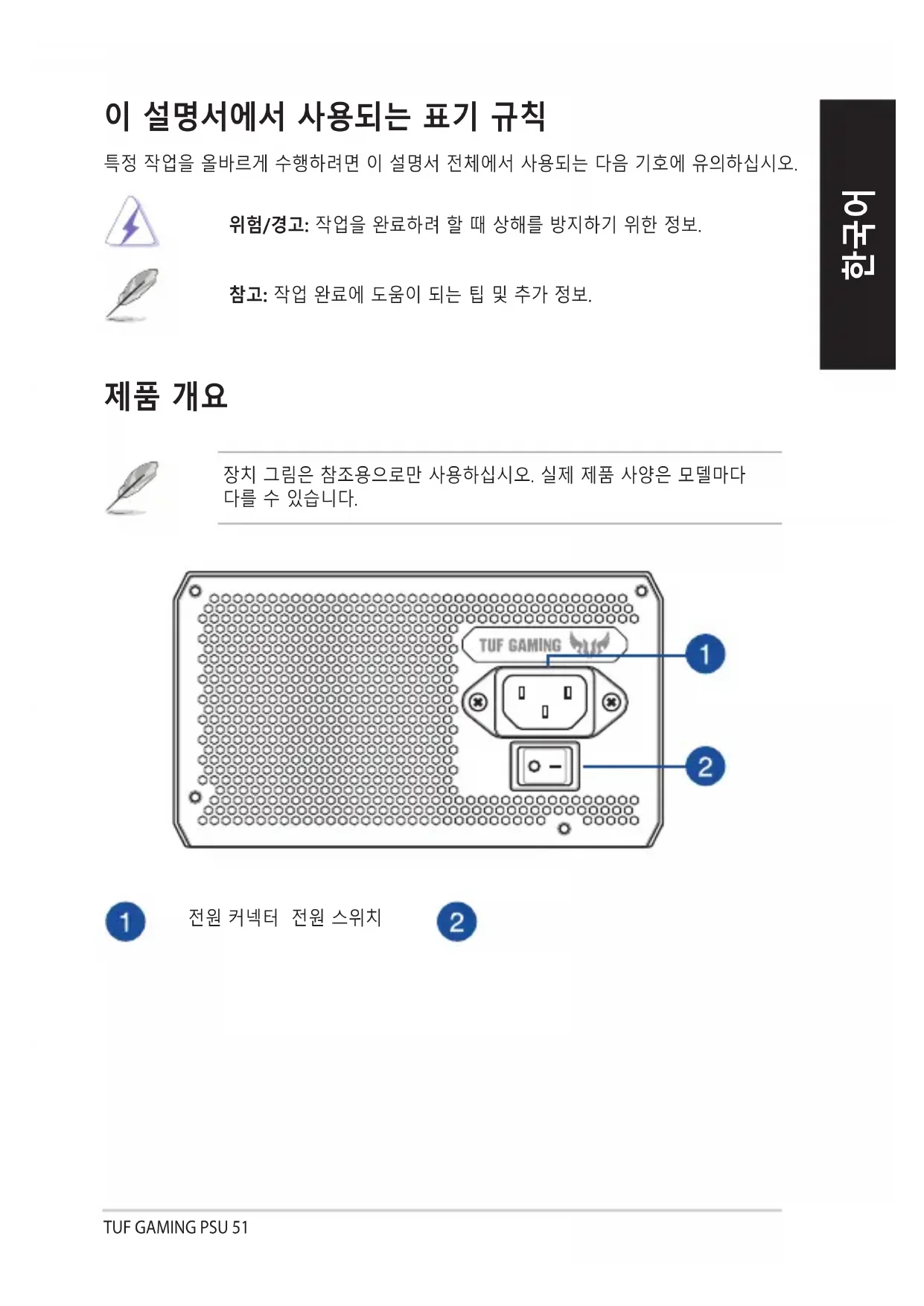

특정 작업을 올바르게 수행하려면 이 설명서 전체에서 사용되는 다음 기호에 유의하십시오.

위험/경고: 작업을 완료하려 할 때 상해를 방지하기 위한 정보.

참고: 작업 완료에 도움이 되는 팀 및 추가 정보.

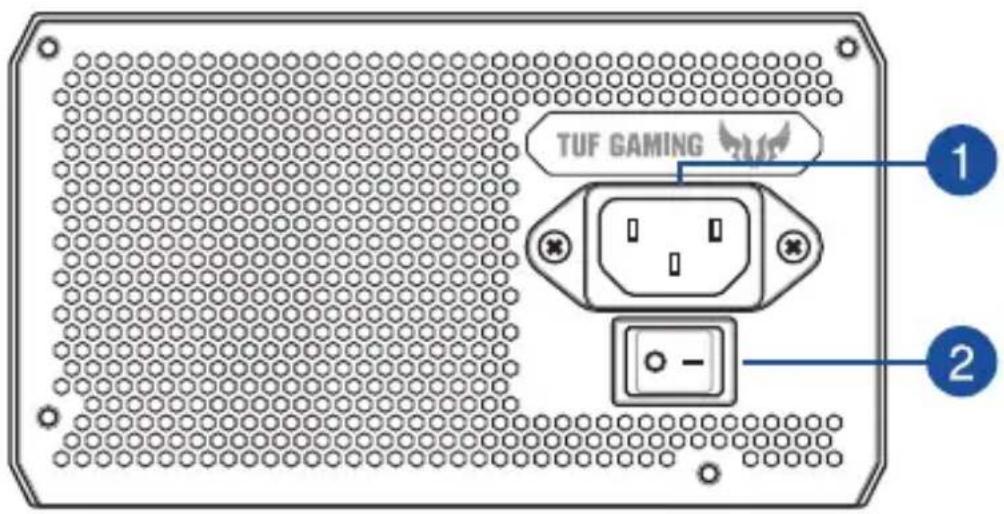

제품 개요

장치 그림은 참조용으로만 사용하십시오. 실제 제품 사양은 모델마다 다를 수 있습니다.

TUF GAMING 전원 공급장치 설치하기

케이블을 설치하거나 제거하기 전에 시스템이 꺼져 있고 시스템 및 이와 연결된 모든 장치의 전원 케이블을 뽑았는지 확인합니다.

1. 셜시 설명서의 지침에 따라 장착 나사를 사용하여 TUF GAMING 전원 공급장치를 셜시에 고정합니다.
2. 제품과 함께 제공된 케이블을 TUF GAMING 전원 공급장치에 연결합니다.
   3.사용자가 원하는 대로 마더보드와 주변장치에 전원 커넥터를 연결합니다.각 전원 커넥터를 연결할 수 있는 장치를 확인하려면 아래 목록을 참조하십시오.

• 전원 커넥터는 TUF GAMING 전원 공급장치의 모델에 따라 다를 수 있습니다.

• 아래에 언급된 전원 커넥터의 위치 및 연결에 대한 자세한 내용은 마더보드의 사용 설명서를 참조하십시오.

• 24핀 또는 20핀 주전원 커넥터을 마더보드의 24핀 또는 20핀 전원 커넥터에 연결합니다.

• 4+4핀 CPU +12V 전원 커넥터를 마더보드의 CPU 전원 소켓에 연결합니다.
  -필요한 경우 4핀 주변장치용 전원 커텍터를 주변장치에 연결합니다.
• 6+2핀 PCI-E +12V 전원 커넥터를 PCI-E 그래픽 카드에 연결합니다.

• SATA 전원 커넥터를 직렬 ATA 인터페이스 장치에 연결합니다.

• 제품과 함께 제공된 전원 코드를 사용하여 TUF GAMING 전원 공급장치를 전원에 연결합니다.

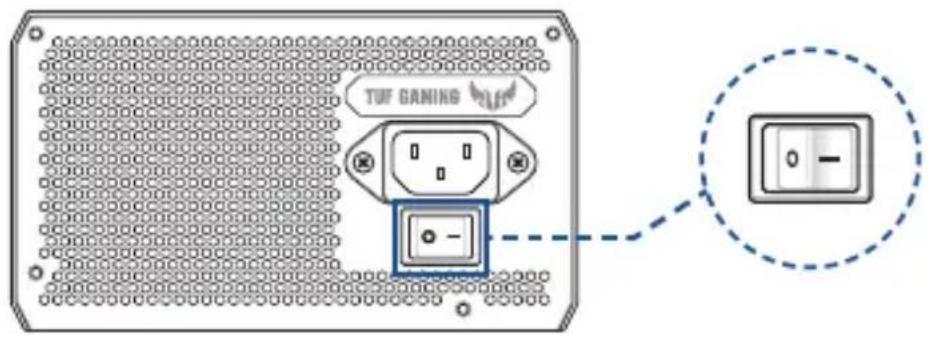

• 전원 스위치를 "I" 위치로 돌려 전원 공급장치를 EQUINS.

안전 정보

• 전원 공급장치에는 고전압이 흐르므로 전원 공급장치 케이스를 열거나 전원 공급장치를 수리/청소하려고 시도하는 것은 매우 위험합니다. 어떠한 경우에도 전원 공급장치를 열지 마십시오.
• 전원 공급장치의 커버가 열린 경우 보증을 받을 수 없습니다. 전원 공급장치 내부에는 수리할 수 있는 구성품이 없습니다.
• 전원 공급장치 안에 어떠한 체도 넣지 마십시오.
• 어떠한 물체라도 팬의 전면이나 전원 공급장치의 통풍 영역에 배치하여 공기 흐름을 막거나 제한하지 않도록 하십시오.
• 전원 공급장치와 함께 제공된 모듈식 케이블만 사용하십시오.
• 물 근처나 온도 또는 습도가 높은 곳에서는 전원 공급장치를사용하지 마십시오.
• 전원 공급장치는 적합한 환경에서만 사용해야 합니다. (작동 온도: 0°C \~ 40°C, 상대 습도: 5% \~ 95%)
• 이 전원 공급장치는 컴퓨터 내장용으로서 외장 또는 옥외용으로 사용할 수 없습니다.
• 제조업체의 사용 지침과 기타 안전 지침을 준수하지 않을 경우 모든 보증 및 보장이 즉시 무효화됩니다.

주의 표시 라벨
