Tip produs	Placă de bază
Marcă	ASUS
Model	TUF Gaming 450B
Socket procesor	AM4
Chipset	AMD B450
Format	ATX
Memorie suportată	DDR4, până la 128 GB, 4 sloturi
Conector alimentare principală	24 pini
Conector CPU	8 pini (4+4)
Sloturi PCIe	x16 (x1, x4 configurabil)
Porturi SATA	6 x SATA 6 Gb/s
USB spate	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Ieșire video	HDMI, DisplayPort
Rețea	Realtek 1 Gb Ethernet
Audio	Realtek ALC887, 8 canale
Dimensiuni	30,5 cm x 24,4 cm (ATX standard)
Greutate	Aproximativ 1 kg
Întreținere	Curățați cu o cârpă moale și uscată. Nu utilizați lichide.
Siguranță	Deconectați alimentarea înainte de orice manipulare. Evitați umezeala.
Piese de schimb / reparabilitate	Contactați ASUS pentru service post-vânzare.

Întrebări frecvente - TUFGaming450B ASUS

Ce tip de procesor pot instala pe TUF Gaming 450B?

Placa de bază suportă procesoarele AMD Ryzen cu socket AM4, inclusiv seriile Ryzen 3000, 4000G și 5000 (după actualizare BIOS).

Cum instalez placa de bază în carcasă?

Fixați placa de bază pe distanțierele carcasei aliniind găurile de montare. Folosiți șuruburile furnizate. Asigurați-vă că panoul I/O din spate este poziționat corect.

Unde se află conectorul de alimentare CPU?

Conectorul CPU cu 8 pini (4+4) se află lângă socketul procesorului. Conectați cablul de alimentare CPU de la sursa de alimentare.

Pot folosi module de memorie DDR4 nelistate în QVL?

Da, dar compatibilitatea nu este garantată. Se recomandă consultarea listei de compatibilitate (QVL) pe site-ul ASUS pentru performanțe optime.

Cum actualizez BIOS-ul TUF Gaming 450B?

Descărcați cea mai recentă versiune BIOS de pe site-ul ASUS. Folosiți instrumentul EZ Flash integrat în BIOS sau o unitate USB bootabilă. Funcția USB BIOS Flashback este disponibilă pe anumite modele.

Care sunt LED-urile de diagnostic?

Placa de bază are LED-uri pentru CPU, RAM, VGA și Boot. În caz de problemă, LED-ul corespunzător rămâne aprins pentru a indica sursa defecțiunii.

Cum conectez panoul frontal al carcasei?

Consultați manualul pentru configurația pinilor. Conectorii includ Power SW, Reset SW, LED alimentare, LED hard disk. Conectați-i la blocul JFP1 de pe placa de bază.

Placa de bază este compatibilă cu PCIe 4.0?

Chipsetul B450 suportă PCIe 3.0. Sloturile PCIe x16 funcționează în 3.0. Pentru PCIe 4.0, aveți nevoie de un procesor Ryzen seria 5000 sau 3000 cu o placă de bază B550 sau X570.

Câte porturi SATA sunt disponibile?

Are 6 porturi SATA 6 Gb/s, permițând conectarea mai multor hard disk-uri sau SSD-uri.

Ce fac dacă placa de bază nu pornește?

Verificați conexiunile de alimentare (24 pini și CPU). Asigurați-vă că întrerupătorul sursei de alimentare este pe ON. Testați cu un singur modul RAM și scoateți toate perifericele neesențiale.

MANUAL DE UTILIZARE TUFGaming450B ASUS

Ghid de pornire rapidă (RO)

Convenții utilizate în acest ghid

Pentru a vă asigura că efectuați corespunzător anumite activități, luați în considerare următoarele simboluri utilizate în acest manual.

PERICOL/AVERTISMENT: Informații care au rolul să prevină rănirea dvs. atunci când încercați să efectuați o activitate.

NOTĂ: Sfaturi și informații suplimentare care să vă ajute să efectuați o activitate.

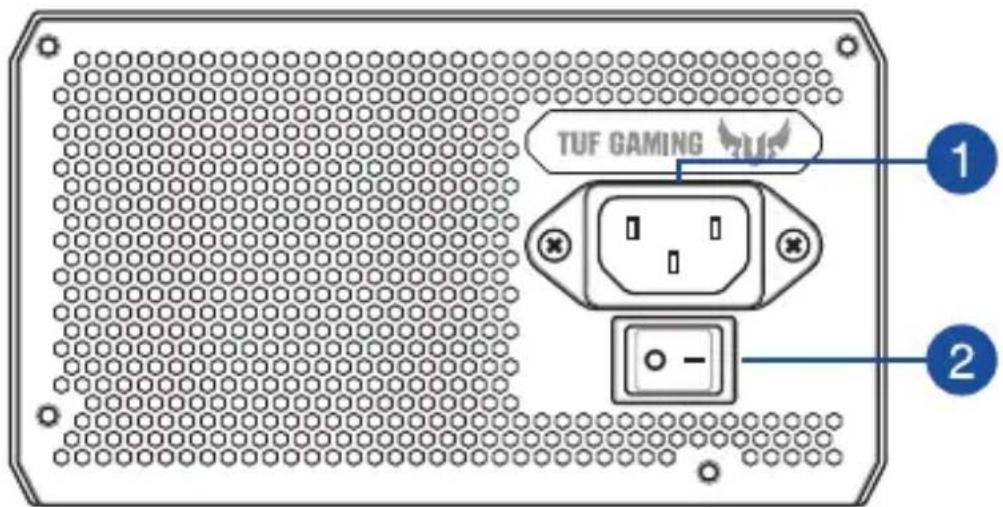

Prezentarea generală a produsului

Ilustrația dispozitivului a tastaturii este numai pentru referință. Este posibil ca specificațiile efective ale produsului să difere în funcție de model.

Instalarea unității de alimentare cu curent TUF GAMING

Înainte de a instala sau de a scoate cablurile, asigurați-vă că sistemul este oprit și că toate cablurile de alimentare pentru sistem și toate dispozitivele atașate sunt deconectate.

1. Urmați instrucțiunile din manualul șasiului și fixați unitatea de alimentare TUF GAMING în șasiu utilizând șuruburile de montare.
2. Conectați cablurile incluse în unitatea de alimentare TUF GAMING.
3. Conectați conectorii de alimentare la placa de bază și la dispozitivele periferice în funcție de preferințele dvs. Puteți consulta lista de mai jos pentru a verifica la ce dispozitive poate fi conectat fiecare conector de alimentare.

• Conectorii de alimentare pot varia între diferitele modele de unități de alimentare cu curent TUF GAMING.

• Consultați manualul de utilizare al plăcii de bază pentru mai multe informații despre locație și conectarea conectorilor de alimentare menționați mai jos.

• Conectați conectorul principal de alimentare cu 24 de pini sau 20 de pini la conectorul de alimentare cu 24 sau 20 de pini al plăcii de bază.

• Conectați conectorul de alimentare CPU +12 V cu 4+4 pini la priza de alimentare CPU de pe placa de bază.
• Conectați conectorul de alimentare periferic cu 4 pini la dispozitivele periferice dacă este necesar.
• Conectați conectorul de alimentare PCI-E +12 V cu 6+2 pini la placa grafică PCI-E.

• Conectați conectorul de alimentare SATA la dispozitivele cu interfață Serial ATA.

• Conectați unitatea de alimentare cu curent TUF GAMING la o sursă de alimentare utilizând cablul de alimentare inclus.

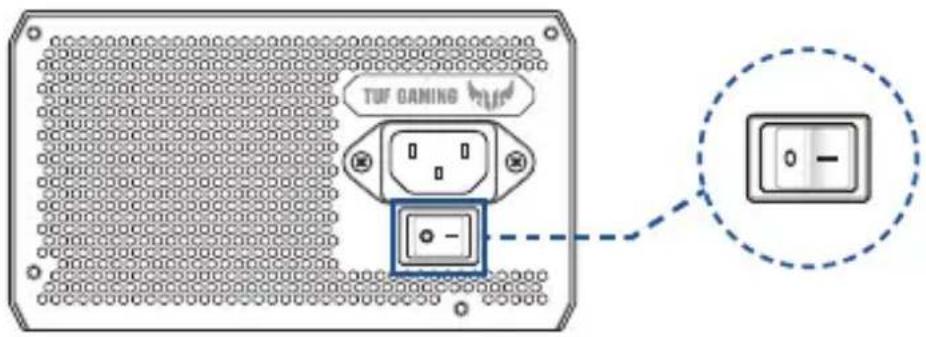

• Comutați întrerupătorul de alimentare în poziția „I” pentru a porni unitatea de alimentare cu curent.

Informații pentru utilizarea în condiții de siguranță

• Există tensiuni înalte în sursa de alimentare cu curent, este foarte periculos să deschideți carcasa sursei de alimentare sau să încercați să reparați/curățați unitatea de alimentare cu curent. Nu trebuie NICIODATĂ, în niciun caz, să deschideți unitatea de alimentare cu curent.
• Garanția va deveni nulă dacă capacul sursei de alimentare cu curent este deschis; în interiorul unității de alimentare nu există componente care să poată fi reparate.
• NU introduceti obiecte în unitatea de alimentare cu curent.
• NU așezați obiecte în fața ventilatorului sau zona de ventilație a sursei de alimentare care ar putea împiedica sau restricționa fluxul de aer.
  • UTILIZATI NUMAI cablurile modulare grupate cu unitatea de alimentare.
• NU utilizați unitatea de alimentare cu curent în apropierea apei sau în medii cu temperatură înaltă sau cu umiditate ridicată.
• Unitatea de alimentare cu curent trebuie să funcționeze într-un mediu adecvat. (Temperatura de funcționare: 0 °C până la 40 °C; umiditate relativă: de la 50 % la 95 %)
• Unitatea de alimentare cu curent este destinată integrării într-un computer și nu este destinată utilizării externe sau în aer liber.
• Nerespectarea instrucțiunilor producătorului și a oricăror instrucțiuni de siguranță vor anula imediat toate garanțiile.
