TUFGaming450B - Hovedkort ASUS - Gratis bruksanvisning og manual

Produkttype	Hovedkort
Merke	ASUS
Modell	TUF Gaming 450B
Prosessor socket	AM4
Chipset	AMD B450
Formfaktor	ATX
Støttet minne	DDR4, opptil 128 GB, 4 spor
Hovedstrømkontakt	24-pinners
CPU-kontakt	8-pinners (4+4)
PCIe-spor	x16 (x1, x4 konfigurerbar)
SATA-porter	6 x SATA 6 Gb/s
USB bak	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Video utgang	HDMI, DisplayPort
Nettverk	Realtek 1 Gb Ethernet
Lyd	Realtek ALC887, 8 kanaler
Dimensjoner	30.5 cm x 24.4 cm (ATX standard)
Vekt	Omtrent 1 kg
Vedlikehold	Rengjør med en myk, tørr klut. Ikke bruk væsker.
Sikkerhet	Koble fra strømmen før håndtering. Unngå fuktighet.
Reservedeler / reparerbarhet	Kontakt ASUS for kundeservice.

Ofte stilte spørsmål - TUFGaming450B ASUS

Hvilken type prosessor kan jeg installere på TUF Gaming 450B?

Hovedkortet støtter AMD Ryzen-prosessorer med socket AM4, inkludert Ryzen 3000, 4000G og 5000-serien (etter BIOS-oppdatering).

Hvordan installere hovedkortet i kabinettet?

Fest hovedkortet på avstandsstykkene i kabinettet ved å justere monteringshullene. Bruk de medfølgende skruene. Sørg for at I/O-panelet bak er riktig plassert.

Hvor finner jeg CPU-strømkontakten?

CPU-kontakten på 8 pinner (4+4) finnes nær prosessor-socketen. Koble til CPU-strømkabelen fra strømforsyningen.

Kan jeg bruke DDR4-minnemoduler som ikke er oppført i QVL?

Ja, men kompatibilitet er ikke garantert. Det anbefales å sjekke kompatibilitetslisten (QVL) på ASUS-nettstedet for optimal ytelse.

Hvordan oppdatere BIOS på TUF Gaming 450B?

Last ned den nyeste BIOS-versjonen fra ASUS-nettstedet. Bruk det innebygde EZ Flash-verktøyet i BIOS eller en oppstartbar USB-pinne. USB BIOS Flashback-funksjonen er tilgjengelig på enkelte modeller.

Hva er diagnose-LED-ene?

Hovedkortet har LED for CPU, RAM, VGA og oppstart. Ved problemer forblir den aktuelle LED-en tent for å indikere kilden til feilen.

Hvordan koble til frontpanelet på kabinettet?

Se manualen for pinnekonfigurasjonen. Kontaktene inkluderer Power SW, Reset SW, strøm-LED, harddisk-LED. Koble dem til JFP1-blokken på hovedkortet.

Er hovedkortet kompatibelt med PCIe 4.0?

B450-brikkesettet støtter PCIe 3.0. PCIe x16-sporene fungerer i 3.0. For PCIe 4.0 trengs en Ryzen 5000 eller 3000-serie prosessor med et B550- eller X570-hovedkort.

Hvor mange SATA-porter er tilgjengelige?

Den har 6 SATA 6 Gb/s-porter, slik at du kan koble til flere harddisker eller SSD-er.

Hva gjør jeg hvis hovedkortet ikke slår seg på?

Sjekk strømtilkoblingene (24-pinners og CPU). Sørg for at strømforsyningens bryter er på. Test med én minnebrikke og fjern alle unødvendige enheter.

BRUKSANVISNING TUFGaming450B ASUS

Strømkontakt Strømstik

2

Installation af din TUF GAMING strømforsyningsenhed

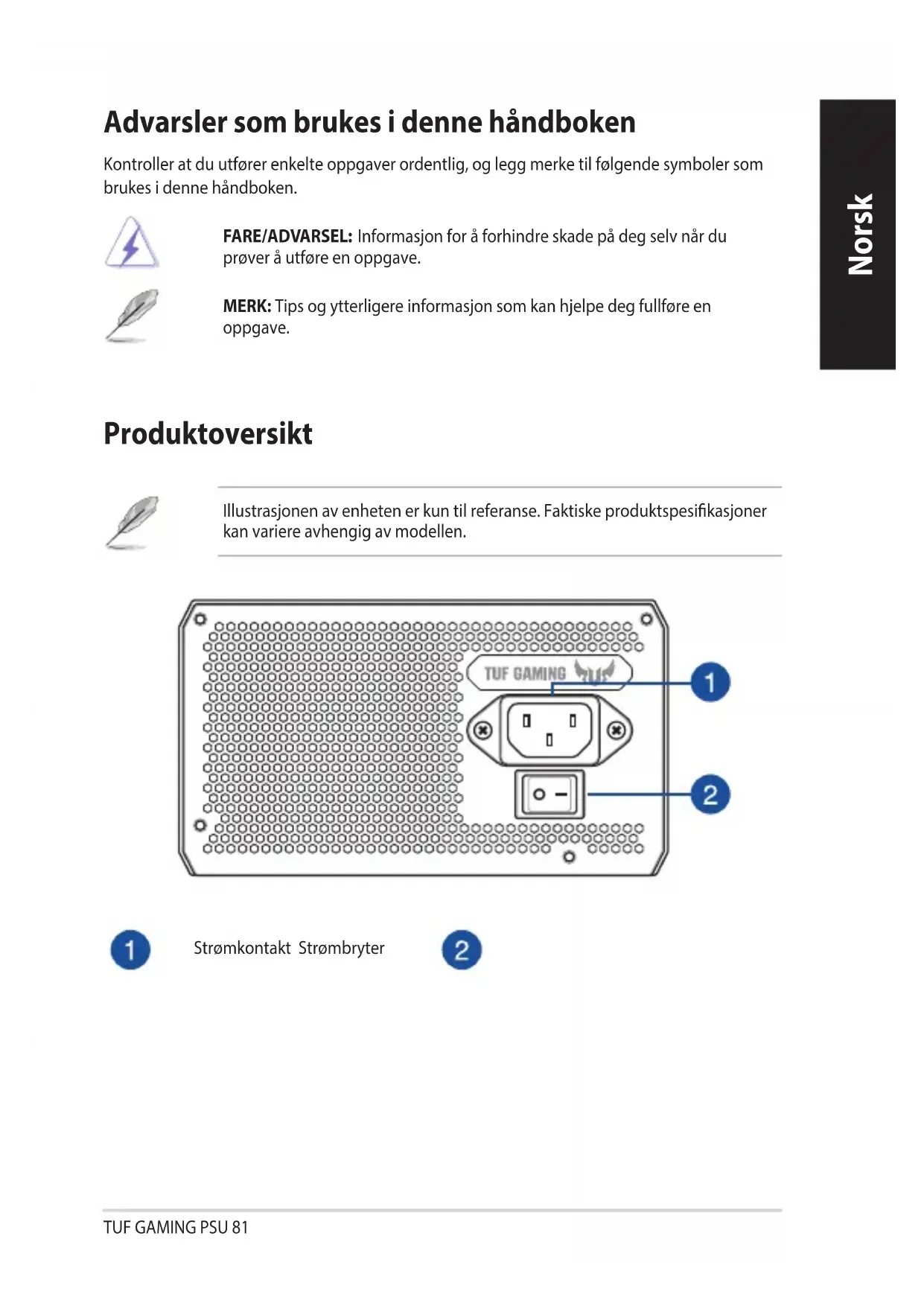

Advarsler som brukes i denne håndboken

Kontroller at du utfører enkelte oppgaver ordentlig, og legg merke til følgende symboler som brukes i denne håndboken.

FARE/ADVARSEL: Informasjon for å forhindre skade på deg selv når du prøver å utføre en oppgave.

MERK: Tips og ytterligere informasjon som kan hjelpe deg fullføre en oppgave.

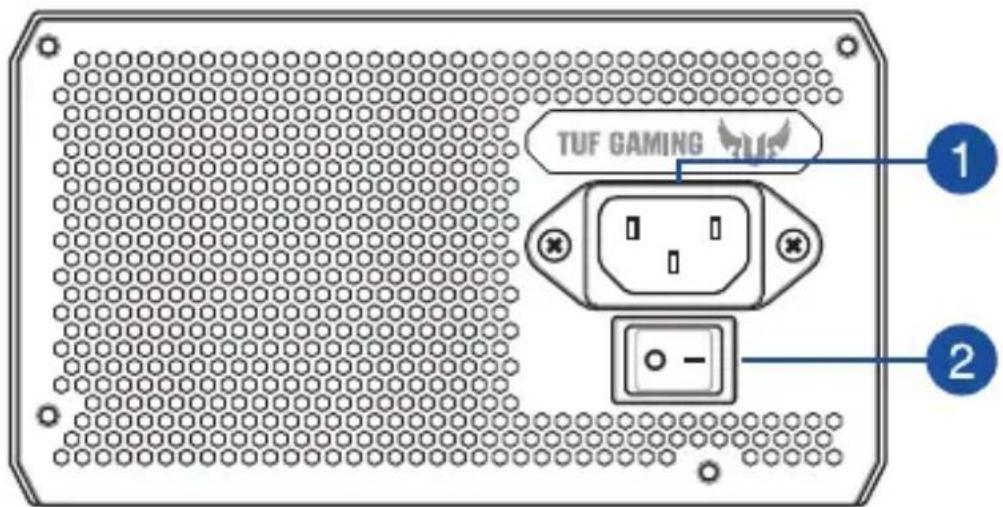

Produktoversikt

Illustrasjonen av enheten er kun til referanse. Faktiske produktspesifikasjoner kan variere avhengig av modellen.

Strømkontakt Strømbryter

2

Installere TUF GAMING-strømforsyningsenhet

Før du kobler til eller fra kabler, må du sørge for at systemet er slått av og at alle strømkablene til systemet og alle tilkoblede enheter er koblet fra.

1. Følg instruksjonene i bruksanvisningen til kabinettet, og fest TUF GAMINGstrømforsyningsenheten i kabinettet med monteringsskruene.
2. Koble de medfølgende kablene til TUF GAMING-strømforsyningsenheten.
3. Koble strømkontaktene til hovedkortet og periferieenheter etter behov. Se listen nedenfor for å se hvilke enheter strømkontaktene kan kobles til.

• Strømkontaktene kan variere mellom ulike TUF GAMING-strømforsyningsenhetsmodeller.
• Se i brukerhåndboken til hovedkortet for mer informasjon om plassering og tilkobling av strømkontaktene nevnt nedenfor.

- Koble 24- eller 20-pinners hovedstrømkontakten til 24- eller 20-pinners strømkontakten på hovedkortet.

• Koble til 4+4-pinners CPU 12 V-strømkontakt til CPU-kontakten på hovedkortet.
  • Koble 4-pinners periferiestrømkontakt til periferieenheter om nødvendig.

• Koble til 6+2-pinners PCI-E 12 V-strømkontakt til PCI-E-grafikkortet.
  • Koble SATA-strømkontakten til enheter med et Serial ATA-grensesnitt.

• Koble TUF GAMING-strømforsyningsenhet til en strømkilde med den medfølgende strømledningen.

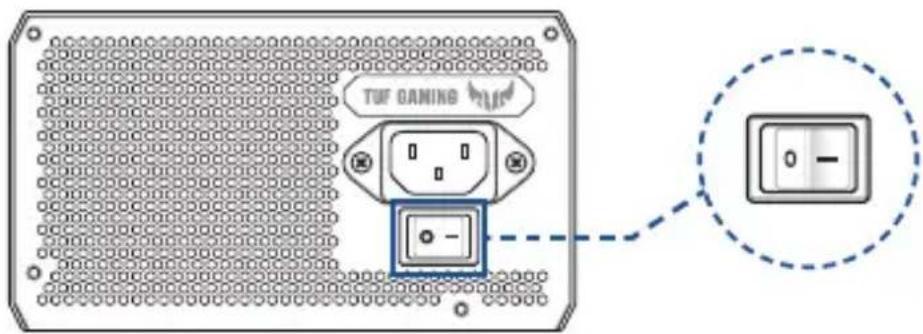

• Vend strømbryteren til posisjonen «l» for å slå på strømforsyningen.

Sikkerhetsinformsjon

• Det er høyspenning i strømforsyningen. Det er ekstremt farlig ååpne strømforsyningsboksen eller forsøke å reparere/rengjøre strømforsyningsenheten. Du skal ALDRI, under noen omstendigheter, åpne strømforsyningsenheten.
• Garantien gjøres ugyldig dersom dekselet til strømforsyningsenheten åpnes Det er ingen deler i strømforsyningsenheten som kan repareres.
• IKKE sett noen gjenstander inn i strømforsyningsenheten.
• IKKE plasser noen gjenstander foran viften eller ventilasjonsområdet på strømforsyningsenheten som kan hindre eller begrense luftstrømmen.
• BRUK KUN de modulære kablene som følger med strømforsyningsenheten.
• IKKE bruk strømforsyningen nær vann eller i miljøer med høy temperatur eller høy luftfuktighet.
• Strømforsyningsenheten skal brukes i egnede omgivelser. (Driftstemperatur: 0 °C til 40 °C, relativ fuktighet: 5 til 95 %)
• Strømforsyningsenheten er ment for å bygges inn i en datamaskin og er ikke beregnet for ekstern eller utendørs bruk.
• Hvis ikke produsentens instruksjoner og sikkerhetsinstruksjonene følges, blir alle garantier umiddelbart ugyldige.

Merknadsetiketter
