MANUAL DE UTILIZADOR TUFGaming450B ASUS

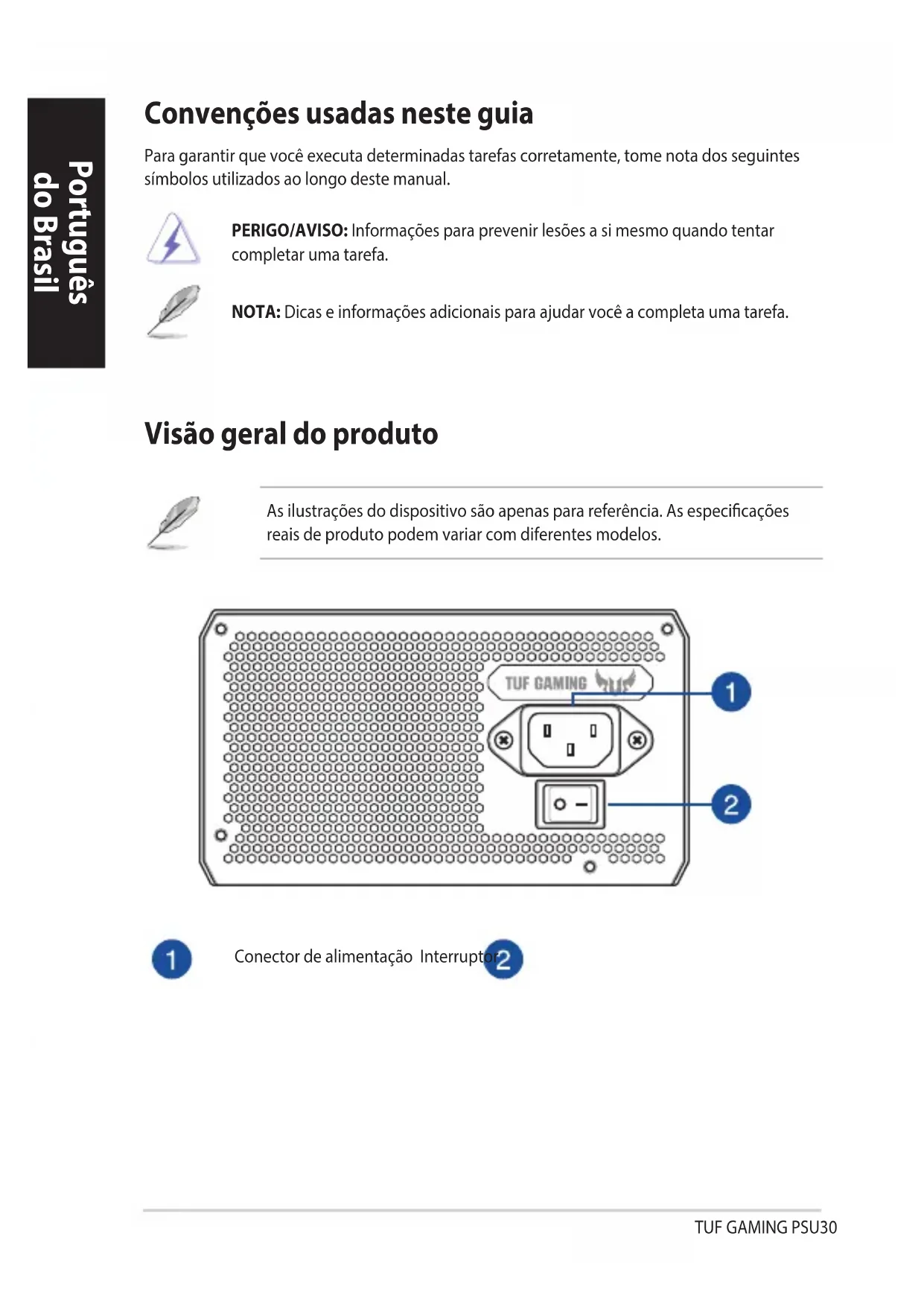

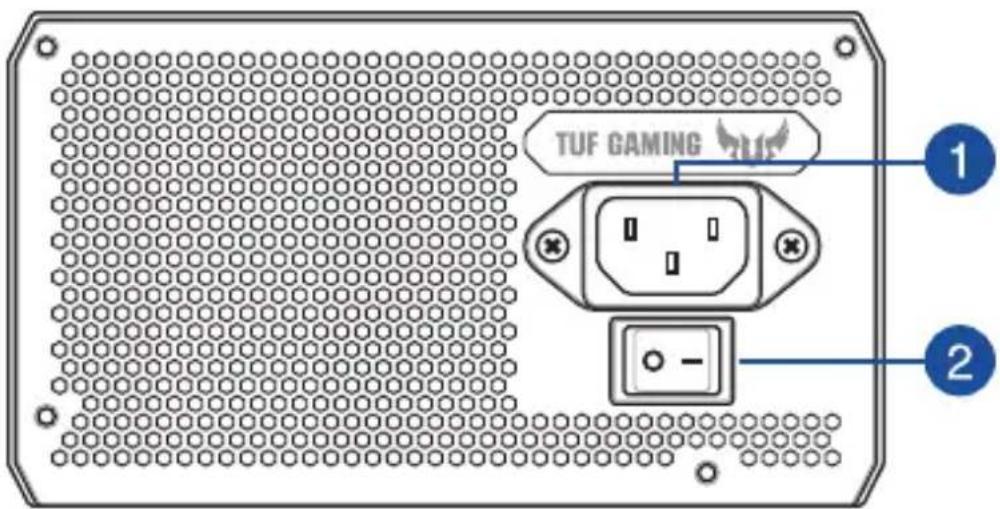

R45625 RoHSTUF GAMING PSU30 Português do Brasil Português do Brasil Convenções usadas neste guia Para garantir que você executa determinadas tarefas corretamente, tome nota dos seguintes símbolos utilizados ao longo deste manual. PERIGO/AVISO: Informações para prevenir lesões a si mesmo quando tentar completar uma tarefa. NOTA: Dicas e informações adicionais para ajudar você a completa uma tarefa. Visão geral do produto As ilustrações do dispositivo são apenas para referência. As especicações reais de produto podem variar com diferentes modelos. Conector de alimentação InterruptorTUF GAMING PSU 31 Português do Brasil Antes de instalar ou remover os cabos, certique-se de que o sistema está desligado, e todos os cabos de alimentação do sistema e todos os dispositivos a ele ligados são desligados.

1. Siga as instruções do seu manual de chassis e garantir a sua fonte de alimentação TUF

GAMING em seu chassis através dos parafusos de montagem.

2. Conecte os cabos empacotados à sua fonte de alimentação TUF GAMING.

3. Ligue os conectores de alimentação para sua placa-mãe e dispositivos periféricos de

acordo com sua preferência. Consulte a lista abaixo para vericar quais os dispositivos que cada conector de energia pode ser ligado.

• Os conectores de alimentação pode variar entre diferentes modelos de Fonte de Alimentação TUF GAMING Unidades.

• Consulte o manual do utilizador da sua placa-mãe para obter mais informações sobre o local e ligar os conectores de alimentação abaixo mencionados.

• Ligar o pino 20 24 ou pino do Conector de Alimentação Principal ao conector de alimentação de 24 pinos ou 20 pinos da placa-mãe.

• Ligue o pino 4 +4 da CPU +12V Conector de Alimentação à tomada de energia do CPU na placa-mãe.

• Ligue o pino 4- do Conector de Alimentação Periférico aos dispositivos periféricos, se necessário.

• Ligue o pino 6 +2 do Conector de Alimentação PCI-E +12V à placa gráca PCI-E.

• Ligue o Conector de Alimentação SATA aos dispositivos com uma interface serial ATA.

4. Ligue sua Fonte de Alimentação TUF GAMING a uma fonte de alimentação usando o cabo

de alimentação fornecido.

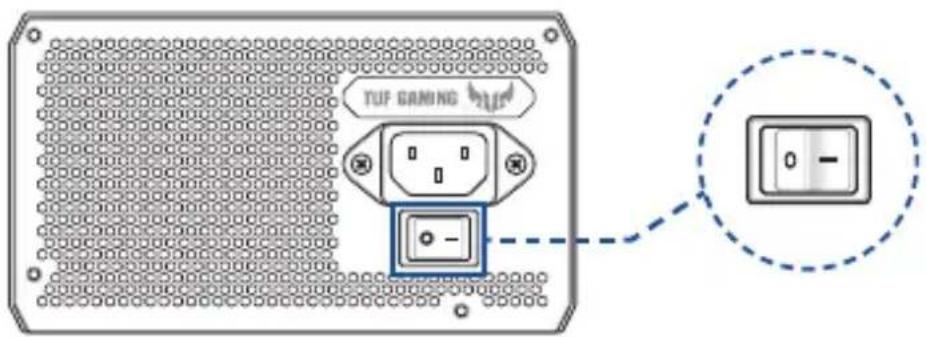

5. Gire a Chave de Energia para a posição “I” para ligar a fonte de alimentação

Instalando sua Fonte de Alimentação TUF GAMINGTUF GAMING PSU32 Português do Brasil Informações de segurança Etiquetas de aviso

• Tensões elevadas presentes na fonte de alimentação, é extremamente perigoso para abrir a caixa de alimentação ou tentar reparar/limpar a fonte de alimentação. Você NUNCA deve, sob quaisquer circunstâncias, abrir a unidade da fonte de alimentação.

• A garantia será anulada se a tampa da fonte de alimentação for aberta; não existem componentes para manutenção no interior da unidade de alimentação.

• NÃO inserir quaisquer objetos na unidade de fonte de alimentação.

• NÃO coloque quaisquer objetos na frente do ventilador ou a área de ventilação da fonte de alimentação que podem obstruir ou restringir o uxo de ar.

• UTILIZE APENAS os cabos modulares, junto com a fonte de alimentação.

• NÃO utilizar a unidade de fonte de alimentação próximo de água, ou em ambientes de umidade elevada ou alta temperatura.

• A unidade de fonte de alimentação deve ser operada em ambiente apropriado. (Temperatura operacional: 0°C a 40°C, Umidade Relativa: 5% a 95%)

• A fonte de alimentação é para a integração em um computador, e não se destina para uso externo ou ao ar livre.

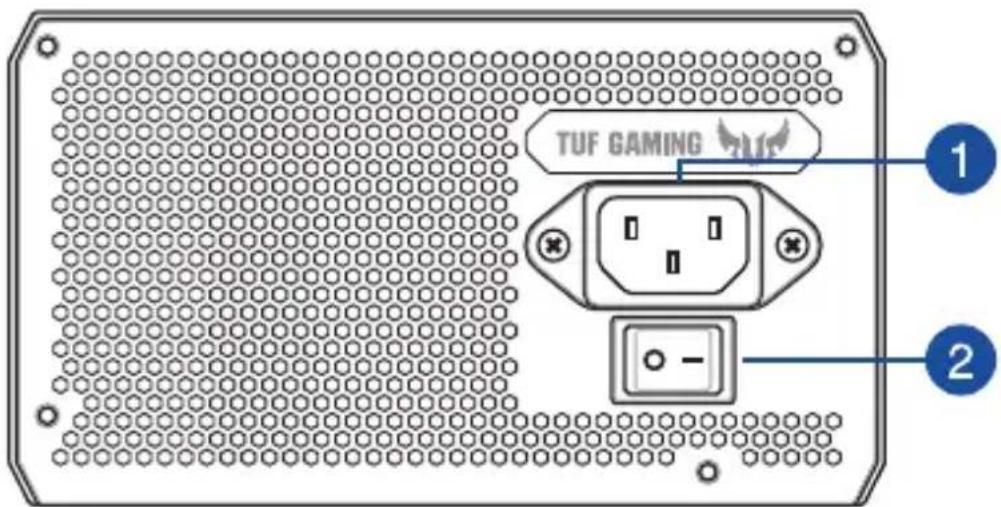

• Hvis ikke produsentens instruksjoner og sikkerhetsinstruksjonene følges, blir alle garantier umiddelbart ugyldige. R45625 RoHSTUF GAMING PSU84 Português Português Convenções usadas neste guia Para garantir que executa determinadas tarefas corretamente, observe os seguintes símbolos usados ao longo deste manual. PERIGO/AVISO: Informações para evitar ferimentos ao tentar realizar uma tarefa. NOTA: Sugestões e informações adicionais que ajudam a realizar uma tarefa. Descrição geral do produto As ilustrações do dispositivo servem apenas como referência. As especicações reais do produto poderão variar de acordo com o modelo. Conector de alimentação Interruptor de alimentaçãoTUF GAMING PSU 85 Português Antes de instalar ou remover cabos, certique-se de que o sistema está desligado e todos os cabos de alimentação do sistema e restantes dispositivos estão desligados.

1. Siga as instruções no manual do chassis e xe a fonte de alimentação TUF GAMING no chassis

usando os parafusos de montagem.

2. Ligue os cabos fornecidos à fonte de alimentação TUF GAMING.

3. Ligue os conectores de alimentação à placa principal e aos dispositivos periféricos de acordo com

as suas preferências. Pode consultar a lista abaixo para vericar a que dispositivos pode ser ligado cada conector de alimentação.

• Os conectores de alimentação podem diferir de acordo com o modelo da fonte de alimentação TUF GAMING.

• Consulte o manual do utilizador da placa principal para obter mais informações sobre o local e ligação dos conectores de alimentação indicados abaixo.

• Ligue o conector de alimentação principal de 24 ou 20 pinos ao conector de alimentação de 24 ou 20 pinos da placa principal.

• Ligue o conector de alimentação da CPU de 4+4 pinos e +12 V à tomada de alimentação da CPU na placa principal.

• Ligue o conector de alimentação periférico de 4 pinos aos dispositivos periféricos, se necessário.

• Ligue o conector de alimentação PCI-E de 6+2 pinos e +12 V à placa gráca PCI-E.

• Ligue o conector de alimentação SATA aos dispositivos com interface Serial ATA.

4. Ligue a fonte de alimentação TUF GAMING a uma tomada elétrica usando o cabo de alimentação

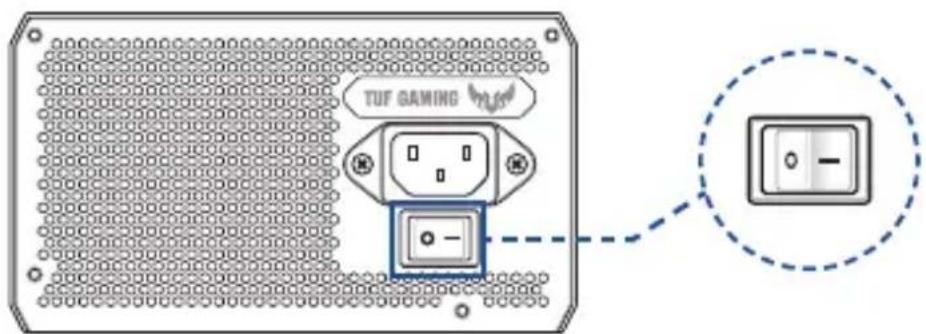

5. Coloque o Interruptor de alimentação na posição “I” para ligar a fonte de alimentação

Instalar a fonte de alimentação TUF GAMINGTUF GAMING PSU86 Português Informações de segurança Etiquetas de aviso

• No interior da fonte de alimentação existem tensões altas. É extremamente perigoso abrir a caixa da fonte de alimentação ou tentar reparar/limpar a fonte de alimentação.Não deve NUNCA, em nenhuma circunstância, abrir a fonte de alimentação.

• A garantia perderá a validade se a caixa da fonte de alimentação for aberta. Não existem componentes reparáveis no interior da fonte de alimentação.

• NÃO insira quaisquer objetos no interior da fonte de alimentação.

• NÃO coloque quaisquer objetos à frente do ventilador ou da área de ventilação da fonte de alimentação que possam obstruir ou limitar a circulação de ar.

• UTILIZE APENAS os cabos modulares fornecidos com a fonte de alimentação.

• NÃO utilize a fonte de alimentação próximo de água ou em ambientes com temperatura ou humidade elevadas.

• A fonte de alimentação deve ser utilizada num ambiente adequado. (Temperatura de funcionamento: 0 °C a 40 °C, Humidade relativa: 5% a 95%)

• A fonte de alimentação destina-se a ser integrada num computador e não utilizada externamente.

• O não cumprimento de alguma das instruções do fabricante ou quaisquer instruções de segurança anulará imediatamente todas as garantias. R45625 RoHSTUF GAMING PSU 87
