Typ produktu	Základní deska
Značka	ASUS
Model	TUF Gaming 450B
Patice procesoru	AM4
Čipset	AMD B450
Formát	ATX
Podporovaná paměť	DDR4, až 128 GB, 4 sloty
Hlavní napájecí konektor	24 pinů
CPU konektor	8 pinů (4+4)
PCIe sloty	x16 (x1, x4 konfigurovatelné)
SATA porty	6 x SATA 6 Gb/s
Zadní USB	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Video výstup	HDMI, DisplayPort
Síť	Realtek 1 Gb Ethernet
Zvuk	Realtek ALC887, 8 kanálů
Rozměry	30.5 cm x 24.4 cm (standard ATX)
Hmotnost	Přibližně 1 kg
Údržba	Čistěte suchým měkkým hadříkem. Nepoužívejte kapaliny.
Bezpečnost	Před manipulací odpojte napájení. Vyhněte se vlhkosti.
Náhradní díly / opravitelnost	Kontaktujte ASUS pro poprodejní servis.

Často kladené otázky - TUFGaming450B ASUS

Jaký typ procesoru mohu nainstalovat na TUF Gaming 450B?

Základní deska podporuje procesory AMD Ryzen s paticí AM4, včetně řad Ryzen 3000, 4000G a 5000 (po aktualizaci BIOSu).

Jak nainstalovat základní desku do skříně?

Připevněte základní desku na distanční sloupky skříně zarovnáním montážních otvorů. Použijte přiložené šrouby. Ujistěte se, že zadní I/O panel je správně umístěn.

Kde se nachází napájecí konektor CPU?

8pinový (4+4) CPU konektor se nachází poblíž patice procesoru. Připojte k němu napájecí kabel CPU ze zdroje.

Mohu použít paměťové moduly DDR4, které nejsou uvedeny v QVL?

Ano, ale kompatibilita není zaručena. Doporučujeme zkontrolovat seznam kompatibility (QVL) na webu ASUS pro optimální výkon.

Jak aktualizovat BIOS na TUF Gaming 450B?

Stáhněte nejnovější verzi BIOSu z webu ASUS. Použijte nástroj EZ Flash integrovaný v BIOSu nebo použijte bootovatelný USB flash disk. Funkce USB BIOS Flashback je k dispozici u některých modelů.

Jaké jsou diagnostické LED indikátory?

Základní deska má LED pro CPU, RAM, VGA a Boot. V případě problému zůstane příslušná LED svítit, aby indikovala zdroj poruchy.

Jak připojit přední panel skříně?

Podívejte se do manuálu pro zapojení. Konektory zahrnují Power SW, Reset SW, LED napájení, LED pevného disku. Připojte je na blok JFP1 na základní desce.

Je základní deska kompatibilní s PCIe 4.0?

Čipset B450 podporuje PCIe 3.0. PCIe x16 sloty pracují v režimu 3.0. Pro PCIe 4.0 je potřeba procesor Ryzen řady 5000 nebo 3000 se základní deskou B550 nebo X570.

Kolik SATA portů je k dispozici?

Má 6 SATA portů 6 Gb/s, což umožňuje připojení několika pevných disků nebo SSD.

Co dělat, když se základní deska nespustí?

Zkontrolujte napájecí připojení (24pinové a CPU). Ujistěte se, že vypínač zdroje je v poloze ON. Vyzkoušejte s jedním paměťovým modulem a odeberte všechna nepotřebná zařízení.

NÁVOD K OBSLUZE TUFGaming450B ASUS

Rychlý průvodce (CZ)

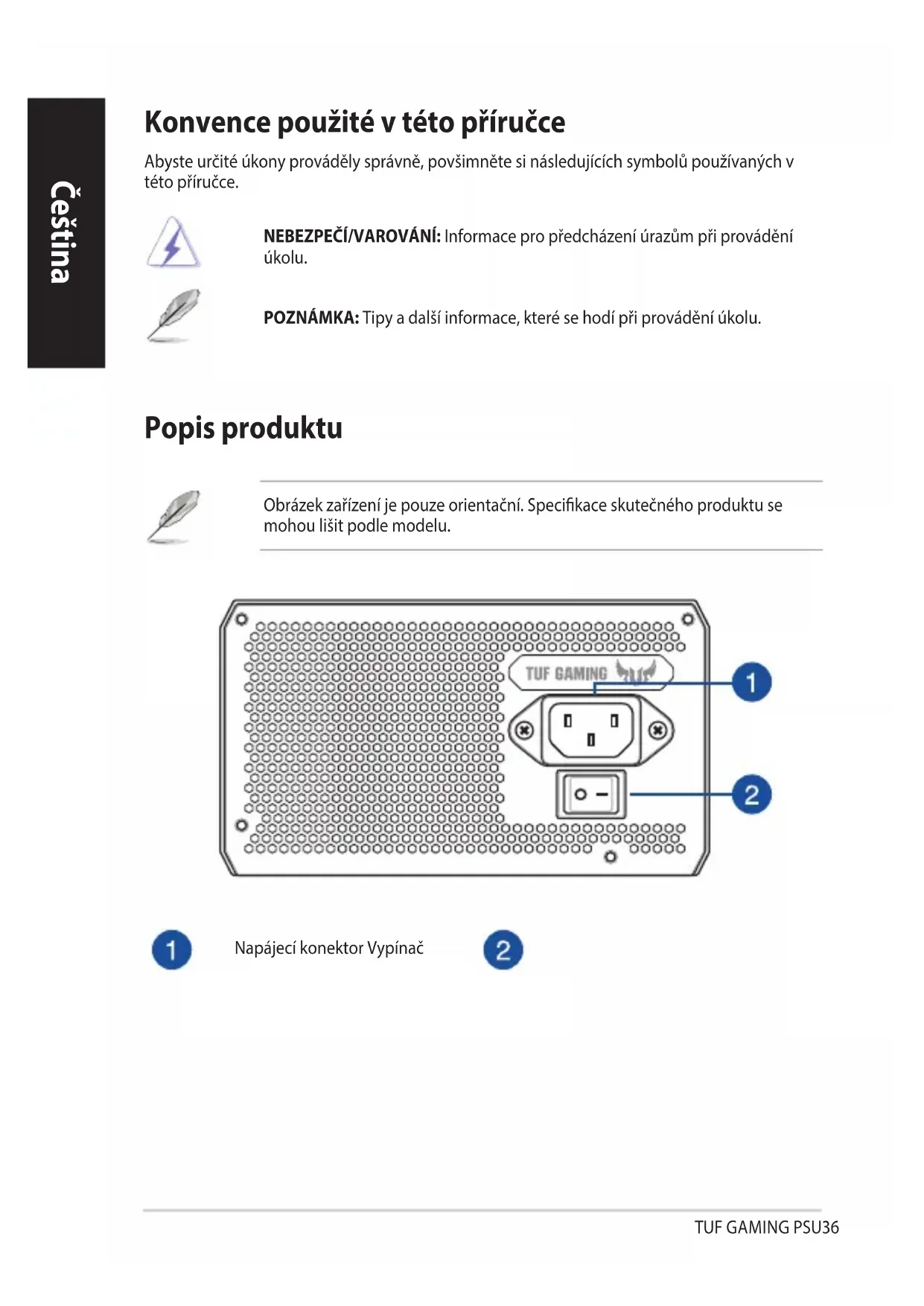

Konvence použité v této příručce

Abyste určité úkony prováděly správně, povšimněte si následujících symbolů používaných v této příručce.

NEBEZPEČÍ/VAROVÁNÍ: Informace pro předcházení úrazům při provádění úkolu.

POZNÁMKA: Tipy a další informace, které se hodí při provádění úkolu.

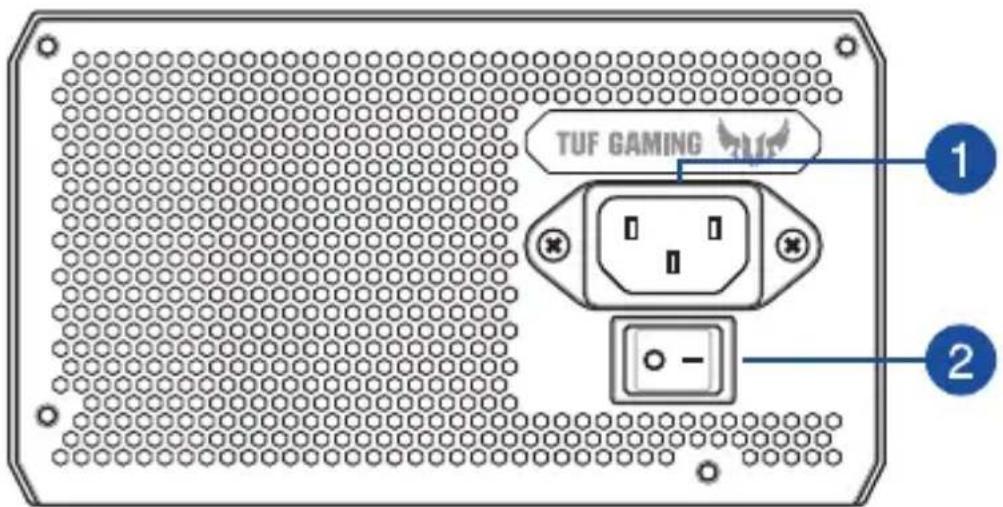

Popis produktu

Obrázek zařízení je pouze orientační. Specifikace skutečného produktu se mohou lišit podle modelu.

Napájecí konektor Vypínač

Instalace zdroje napájení TUF GAMING

Před instalováním nebo odpojováním kabelů zkontrolujte, zda je systém vypnutý a zda jsou odpojeny všechny napájecí kabely pro systém a všechna připojená zařízení.

1. Postupujte podle pokynů v návodu k vaší skříni a připevněte zdroj napájení TUF GAMING do skříně s použitím montážních šroubků.
2. Připojte dodané kabely ke zdroji napájení TUF GAMING.
3. Připojte napájecí konektory k základní desce a periferním zařízením podle vlastních preferencí. V seznamu níže je uvedeno jaká zařízení lze připojit k jednotlivým napájecím konektorům.

• Napájecí konektory se mohou lišit podle modelů zdrojů napájení TUF GAMING.

• Další informace o umístění a zapojení následujících napájecích konektorů najdete v návodu na použití vaší základní desky.

• Připojte 24kolíkový nebo 20kolíkový hlavní napájecí konektor k 24kolíkovému nebo 20kolíkovému napájecímu konektoru základní desky.

• Připojte 4+4kolíkový napájecí konektor CPU +12V k napájecí zásuvce CPU na základní desce.

• Podle potřeby připojte 4kolíkový konektor napájení periférií k periferním zařízením.

• Připojte 6+2kolíkový napájecí konektor PCI-E +12V ke grafické kartě PCI-E.

- Připojte napájecí konektor SATA k zařízením s rozhraním Serial ATA.

1. Připojte zdroj napájení TUF GAMING ke zdroji napájení pomocí dodaného napájecího kabelu.

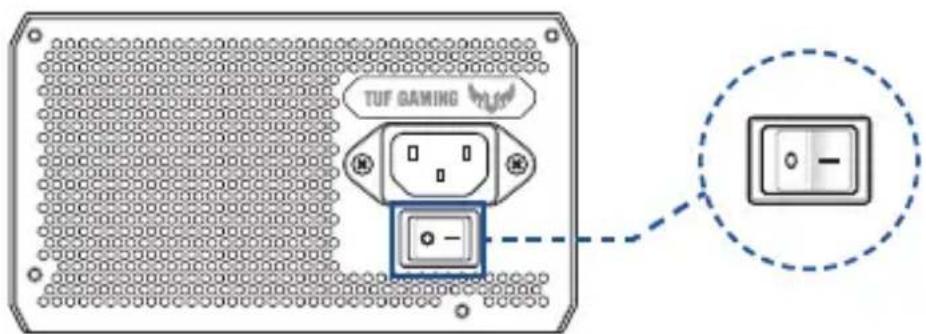

2. Přesunutím vypínače do polohy „I“ zapněte zdroj napájení.

Informace o bezpečnosti

• Ve zdroji napájení vznikají vysoká napětí. Je velmi nebezpečné otevírat skříňku zdroje napájení nebo se pokoušet jej opravit/vyčistit. V ŽÁDNÉM PŘÍPADĚ a za žádných okolností zdroj napájení neotevírejte.
• V případě otevření zdroje napájení propadá záruka; žádné součásti uvnitř zdroje napájení nevyžadují servisní zásah.
• Do zdroje napájení NEZASUNUJTE žádné předměty.
• NEVKLÁDEJTE žádné předměty před ventilátor nebo ventilační oblast jednotky napájecího zdroje, které může bránit nebo omezovat proudění vzduchu.
• POUŽÍVEJTE pouze modulární kabely propojené s jednotkou napájecího zdroje.
• Zdroj napájení NEPOUŽÍVEJTE v blízkosti vody nebo v prostředí o vysoké teplotě nebo vlhkosti.
• Zdroj napájení musí být používán ve vhodném prostředí. (Provozní teplota: 0°C až 40°C, relativní vlhkost: 5 % až 95 %)
• Tento zdroj napájení je určen pro zabudování do počítače, nikoli pro externí nebo venkovní použití.
• V případě nedodržení pokynů výrobce a bezpečnostních pokynů ihned propadají veškeré záruky a jistoty.

Výstražné štítky
