Produkttyp	Moderkort
Märke	ASUS
Modell	TUF Gaming 450B
Processorsockel	AM4
Chipset	AMD B450
Formfaktor	ATX
Stöd minne	DDR4, upp till 128 GB, 4 platser
Huvudströmkontakt	24 stift
CPU-kontakt	8 stift (4+4)
PCIe-platser	x16 (x1, x4 konfigurerbar)
SATA-portar	6 x SATA 6 Gb/s
USB bak	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Video ut	HDMI, DisplayPort
Nätverk	Realtek 1 Gb Ethernet
Ljud	Realtek ALC887, 8 kanaler
Mått	30.5 cm x 24.4 cm (ATX standard)
Vikt	Cirka 1 kg
Underhåll	Rengör med en mjuk, torr trasa. Använd inga vätskor.
Säkerhet	Koppla bort strömmen före hantering. Undvik fukt.
Reservdelar / reparerbarhet	Kontakta ASUS för eftermarknadsservice.

Vanliga frågor - TUFGaming450B ASUS

Vilken typ av processor kan jag installera på TUF Gaming 450B?

Moderkortet stöder AMD Ryzen-processorer med socket AM4, inklusive Ryzen 3000-, 4000G- och 5000-serien (efter BIOS-uppdatering).

Hur installerar jag moderkortet i chassit?

Fäst moderkortet på chassits distansbrickor genom att rikta in monteringshålen. Använd medföljande skruvar. Se till att I/O-bakpanelen är korrekt placerad.

Var sitter CPU-strömkontakten?

CPU-kontakten med 8 stift (4+4) sitter nära processorsockeln. Anslut CPU-strömkabeln från nätaggregatet till den.

Kan jag använda DDR4-minnen som inte finns i QVL-listan?

Ja, men kompatibiliteten är inte garanterad. Det rekommenderas att konsultera kompatibilitetslistan (QVL) på ASUS webbplats för optimal prestanda.

Hur uppdaterar jag BIOS på TUF Gaming 450B?

Ladda ner den senaste BIOS-versionen från ASUS webbplats. Använd det inbyggda EZ Flash-verktyget i BIOS eller använd en startbar USB-enhet. USB BIOS Flashback-funktionen finns på vissa modeller.

Vilka diagnostiska LED-indikatorer finns?

Moderkortet har LED-indikatorer för CPU, RAM, VGA och Boot. Vid problem lyser motsvarande indikator för att visa källan till felet.

Hur ansluter jag chassits frontpanel?

Se manualen för pinout. Kontakterna inkluderar Power SW, Reset SW, ström-LED, hårddisk-LED. Anslut dem till JFP1-kontakten på moderkortet.

Är moderkortet kompatibelt med PCIe 4.0?

B450-chipset stöder PCIe 3.0. PCIe x16-platserna fungerar i 3.0. För PCIe 4.0 krävs en Ryzen 5000- eller 3000-serieprocessor med ett B550- eller X570-moderkort.

Hur många SATA-portar finns?

Den har 6 SATA 6 Gb/s-portar för anslutning av flera hårddiskar eller SSD-enheter.

Vad gör jag om moderkortet inte startar?

Kontrollera strömanslutningarna (24 stift och CPU). Se till att nätaggregatets strömbrytare är påslagen. Testa med en enda RAM-modul och ta bort alla icke-nödvändiga enheter.

BRUKSANVISNING TUFGaming450B ASUS

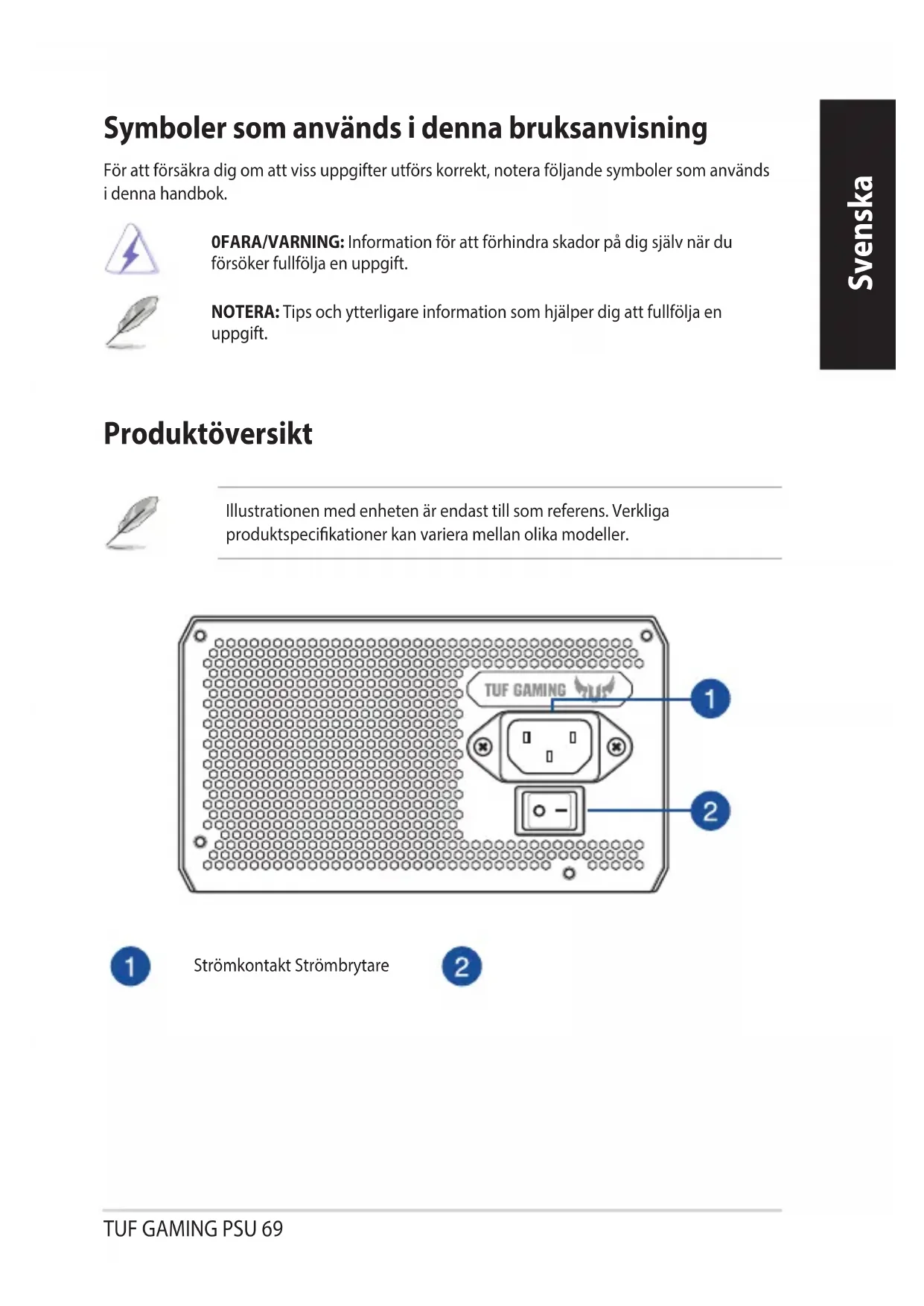

Symboler som används i denna bruksanvisning

För att försäkra dig om att vissa uppgifter utförs korrekt, notera följande symboler som används i denna handbok.

FARA/VARNING: Information för att förhindra skador på dig själv när du försöker fullfölja en uppgift.

NOTERA: Tips och ytterligare information som hjälper dig att fullfölja en uppgift.

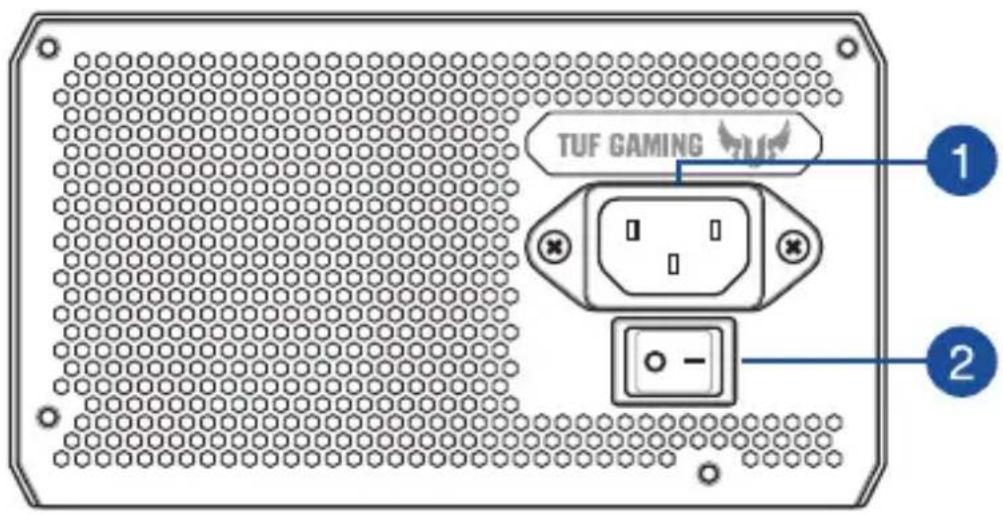

Produktöversikt

Illustrationen med enheten är endast till som referens. Verkliga produktspecifikationer kan variera mellan olika modeller.

Innan du sätter i eller tar bort kablar måste systemet stängas av, och alla elkablar till systemet och alla anslutna enheter vara frånkopplade.

1. Följ anvisningarna i bruksanvisningen för chassit, och fäst TUF GAMING-nätdelen i chassit med fästskruvarna.
2. Anslut de medföljande kablarna till TUF GAMING-nätdelen.
3. Anslut strömkontakterna till moderkortet och kringutrustningen som du vill använda. Se nedanstående lista för att kontrollera vilka enheter varje strömkontakt kan anslutas till.

• Strömkontakterna kan variera mellan olika modeller av TUF GAMING-nätdelar.
• Se bruksanvisningen för moderkortet för mer information om var nedanstående strömkontakter är placerade och hur de ansluts.

• Anslut 4+4 stifts CPU +12V strömkontakt till CPU-eluttaget på moderkortet.
• Anslut vid behov 4-stifts strömkontakt för kringutrustning till kringutrustning.
• Anslut 6+2 stifts PCI-E +12V strömkontakt till PCI-E-grafikkortet.

- Anslut SATA-strömkontakten till enheter med ett seriellt ATA-gränssnitt.

1. Anslut din TUF GAMING-nätdel till en strömkälla med den medföljande strömkabeln.

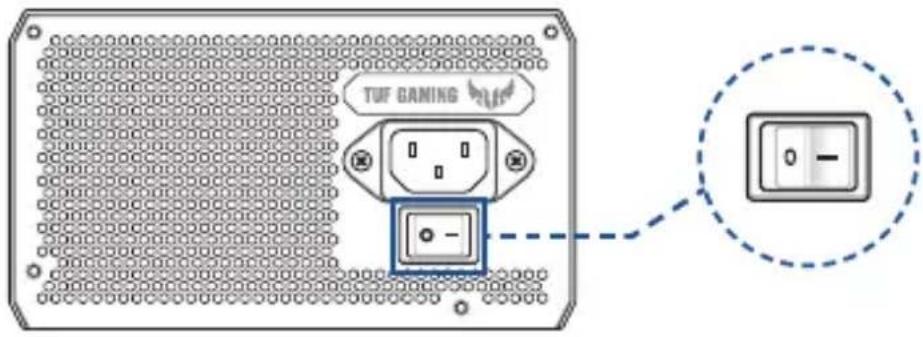

2. Ställ strömbrytaren på "I"-läget för att sätta på nätdelen.

• Det finns högspänning i nätdelen, det är extremt farligt att öppna nätdelens hölje eller försöka att reparera/rengöra nätdelen. Du får ALDRIG, under några förhållanden, öppna nätdelen.
• Garantin blir ogiltig om höljet till nätdelen är öppnat. Det finns inga komponenter i nätdelen som kan servas. • Stoppa INTE in några föremål i nätdelen.
• Placera INTE några föremål framför fläkten eller ventilationsområdet på strömförsörjningsenheten, som kan hindra eller begränsa luftflödet. • Använd ENBART medföljande kablar till strömförsörjningsenheten. • Använd INTE nätdelen i närheten av vatten, i hög temperatur eller i fuktiga miljöer.
• Nätdelen ska användas i lämplig miljö. (Driftstemperatur: 0 °C till 40 °C, relativ fuktighet: 5 % till 95 %)
• Nätdelen är avsedd för integrering i en dator, och är inte avsedd för extern användning eller användning utomhus.
• Om man inte följer tillverkarens anvisningar eller säkerhetsinstruktioner blir alla garantier genast ogiltiga.

Informationsetiketter

R45625 RoHS
