Termék típusa	Alaplap
Márka	ASUS
Modell	TUF Gaming 450B
Processzor foglalat	AM4
Lapkakészlet	AMD B450
Formátum	ATX
Támogatott memória	DDR4, akár 128 GB-ig, 4 foglalat
Fő tápcsatlakozó	24 tűs
CPU tápcsatlakozó	8 tűs (4+4)
PCIe foglalatok	x16 (x1, x4 konfigurálható)
SATA portok	6 x SATA 6 Gb/s
Hátsó USB	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Videó kimenet	HDMI, DisplayPort
Hálózat	Realtek 1 Gb Ethernet
Hang	Realtek ALC887, 8 csatornás
Méretek	30.5 cm x 24.4 cm (ATX szabvány)
Súly	Körülbelül 1 kg
Karbantartás	Tisztítsa puha, száraz ruhával. Ne használjon folyadékokat.
Biztonság	Minden beavatkozás előtt húzza ki a tápellátást. Kerülje a nedvességet.
Alkatrészek / javíthatóság	Az ASUS vevőszolgálatához forduljon.

Gyakran ismételt kérdések - TUFGaming450B ASUS

Milyen típusú processzort telepíthetek a TUF Gaming 450B alaplapra?

Az alaplap támogatja az AMD Ryzen processzorokat AM4 foglalattal, beleértve a Ryzen 3000, 4000G és 5000 sorozatot (BIOS frissítés után).

Hogyan telepítsem az alaplapot a házba?

Rögzítse az alaplapot a ház távtartóira a rögzítő lyukak igazításával. Használja a mellékelt csavarokat. Győződjön meg arról, hogy az I/O hátsó panel megfelelően van elhelyezve.

Hol található a CPU tápcsatlakozó?

A CPU 8 tűs (4+4) csatlakozó a processzorfoglalat közelében található. Csatlakoztassa hozzá a tápegység CPU tápkábelét.

Használhatok olyan DDR4 memóriamodulokat, amelyek nem szerepelnek a QVL-ben?

Igen, de a kompatibilitás nem garantált. Javasoljuk, hogy a legjobb teljesítmény érdekében ellenőrizze a kompatibilitási listát (QVL) az ASUS weboldalán.

Hogyan frissítsem a TUF Gaming 450B BIOS-át?

Töltse le a legújabb BIOS verziót az ASUS weboldaláról. Használja a BIOS-ba épített EZ Flash eszközt, vagy használjon bootolható USB meghajtót. Az USB BIOS Flashback funkció bizonyos modelleken érhető el.

Melyek a diagnosztikai LED jelzőfények?

Az alaplap rendelkezik LED-ekkel a CPU, RAM, VGA és Boot számára. Probléma esetén a megfelelő jelzőfény világítva marad a hiba forrásának jelzésére.

Hogyan csatlakoztassam a ház előlapi paneljét?

A csatlakozási rajzért tekintse meg a kézikönyvet. A csatlakozók tartalmazzák a Power SW, Reset SW, tápellátás LED, merevlemez LED. Csatlakoztassa őket az alaplap JFP1 blokkjához.

Az alaplap kompatibilis a PCIe 4.0-val?

A B450 lapkakészlet a PCIe 3.0-t támogatja. A PCIe x16 foglalatok 3.0-s módban működnek. A PCIe 4.0-hoz Ryzen 5000 vagy 3000 sorozatú processzor szükséges B550 vagy X570 alaplappal.

Hány SATA port áll rendelkezésre?

6 SATA 6 Gb/s porttal rendelkezik, lehetővé téve több merevlemez vagy SSD csatlakoztatását.

Mit tegyek, ha az alaplap nem kapcsol be?

Ellenőrizze a tápcsatlakozásokat (24 tűs és CPU). Győződjön meg arról, hogy a tápegység kapcsolója BE állásban van. Tesztelje egyetlen RAM modullal, és távolítson el minden nem szükséges perifériát.

HASZNÁLATI ÚTMUTATÓ TUFGaming450B ASUS

Gyors üzembe helyezési útmutató (HUG)

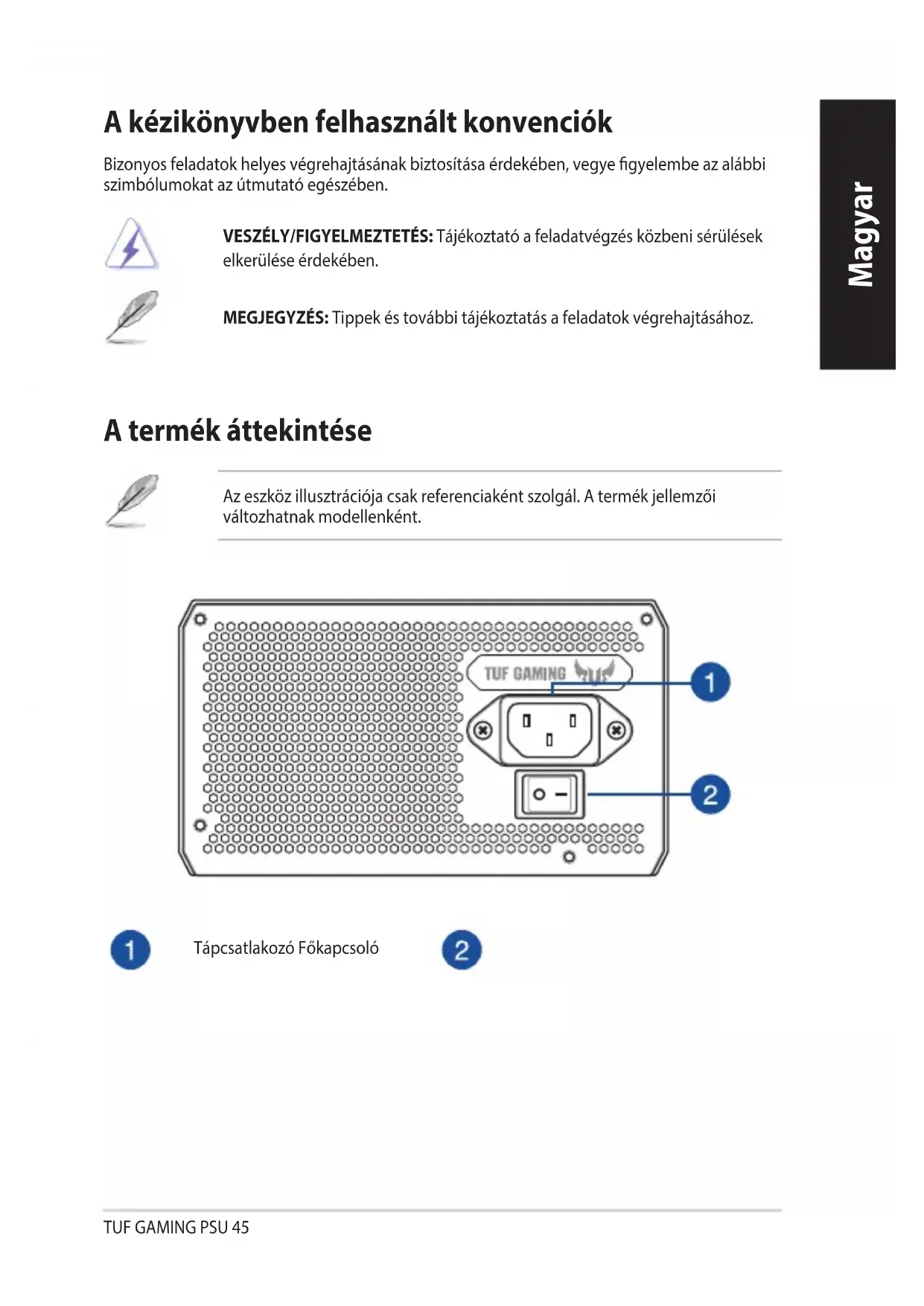

A kézikönyvben felhasznált konvenciók

Bizonyos feladatok helyes végrehajtásának biztosítása érdekében, vegye figyelembe az alábbi szimbólumokat az útmutató egészében.

VESZÉLY/FIGYELMEZTETÉS: Tájékoztató a feladatvégzés közbeni sérülések elkerülése érdekében.

MEGJEGYZÉS: Tippek és további tájékoztatás a feladatok végrehajtásához.

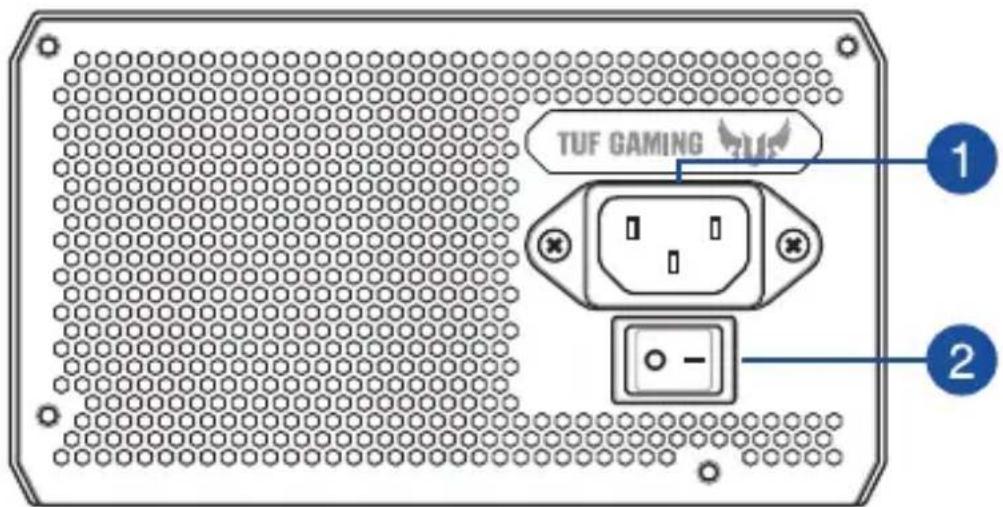

A termék áttekintése

Az eszköz illusztrációja csak referenciaként szolgál. A termék jellemzői változhatnak modellenként.

Tápcsatlakozó Főkapcsoló

2

A TUF GAMING tápegység szerelése

Kábelek szerelése vagy eltávolítása előtt győződjön meg, hogy a rendszer ki van kapcsolva és a rendszer minden tápkábele és minden csatlakoztatott eszköz ki van húzva.

1. Kövesse a számítógépház kézikönyvének utasításait és rögzítse a TUF GAMING tápegységet a házba a rögzítő csavarok segítségével.
2. Csatlakoztassa a tartozék kábeleket a TUF GAMING tápegységhez.
3. Csatlakoztassa a tápcsatlakozókat az alaplaphoz és igény szerint a perifériás eszközöketis. Tanulmányozhatja az alábbi listát, hogy ellenőrizze melyik eszköz tápcsatlakozója csatlakoztatható.

• A tápcsatlakozók különbözhetnek a különböző TUF GAMING tápegység modelleknél.

• Tanulmányozza az alaplap felhasználói kézikönyvét, hogy bővebb információkat tudjon meg az alább említett tápcsatlakozók helyzetéről és csatlakoztatásáról.

• Csatlakoztassa a 24 pines vagy 20 pines Fő tápcsatlakozót az alaplap 24 pines vagy 20 pines tápcsatlakozójához.

• Csatlakoztassa a 4+4 pines CPU +12V tápcsatlakozót a CPU alaplapi tápcsatlakozójához.

• Csatlakoztassa a 4 pines Perifériás tápcsatlakozót a perifériás eszközökhöz ha szükséges.
  • Csatlakoztassa a 6+2 pines PCI-E +12V tápcsatlakozót a PCI-E grafikus kártyához.
  • Csatlakoztassa a SATA tápcsatlakozót a Serial ATA eszközök interfészéhez.

• Csatlakoztassa a TUF GAMING tápegységet a tápforráshoz a tartozék tápkábellel.

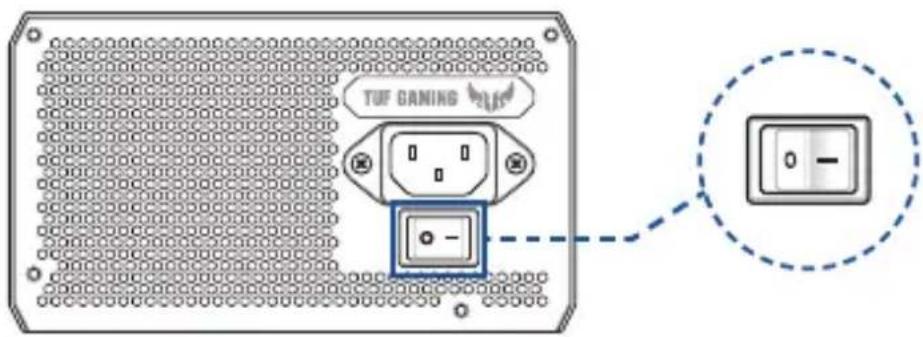

• Kapcsolja a Tápkapcsolót az „I” helyzetbe hogy bekapcsolja a tápegységet.

Biztonsági információ

• A tápegységben magasfeszültség van, ezért nagyon veszélyes a tápegység dobozának kinyitása vagy a tápegység javítása/tisztítása. SOHA, semmilyen körülmények között ne nyissa ki a tápegységet.
• A garancia érvényét veszti ha a tápegység doboza ki volt nyitva; a tápegység belsejében nincs javítható alkatrész.
• NE duqjon be semmilyen tárgyat a tápegység belsejében.
• NE helyezzen tárgyakat a tápegység ventilátora vagy a szellőző nyílása elé, amely elfedheti vagy akadályozhatja a légáramlást.
• KIZÁRÓLAG a tartozék moduláris kábeleket használja a tápegységgel.
• NE használja a tápegységet víz mellett, magas hőmérsékletű vagy páratartalmú környezetben.
• A tápegységet megfelelő környezetben kell használni. (Működési hőmérséklet: 0°C -40°C, Relatív relatív páratartalom: 5% - 95%)
• A tápegység számítógépbe való beszerelésre készült és nem külső vagy kültéri használatra.
• Amennyiben nem tartja be a gyártó utasításait és biztonsági előírásait, ez azonnal megsemmisíti a garanciát és jótállást.
