Тип продукту	Материнська плата
Бренд	ASUS
Модель	TUF Gaming 450B
Сокет процесора	AM4
Чіпсет	AMD B450
Форм-фактор	ATX
Підтримувана пам'ять	DDR4, до 128 ГБ, 4 слоти
Основний роз'єм живлення	24 контакти
Роз'єм CPU	8 контактів (4+4)
Слоти PCIe	x16 (x1, x4 налаштовується)
Порти SATA	6 x SATA 6 Гб/с
Задні USB	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Відеовиходи	HDMI, DisplayPort
Мережа	Realtek 1 Гб Ethernet
Аудіо	Realtek ALC887, 8 каналів
Розміри	30,5 см x 24,4 см (стандарт ATX)
Вага	Приблизно 1 кг
Обслуговування	Очищуйте м'якою сухою тканиною. Не використовуйте рідини.
Безпека	Перед будь-якими маніпуляціями від'єднайте живлення. Уникайте вологи.
Запчастини / ремонтопридатність	Зверніться до ASUS для післяпродажного обслуговування.

Часті запитання - TUFGaming450B ASUS

Який тип процесора можна встановити на TUF Gaming 450B?

Материнська плата підтримує процесори AMD Ryzen з сокетом AM4, включаючи серії Ryzen 3000, 4000G та 5000 (після оновлення BIOS).

Як встановити материнську плату в корпус?

Закріпіть материнську плату на стійках корпусу, вирівнявши монтажні отвори. Використовуйте надані гвинти. Переконайтеся, що задня панель I/O правильно розташована.

Де знаходиться роз'єм живлення CPU?

Роз'єм CPU на 8 контактів (4+4) знаходиться біля сокета процесора. Підключіть до нього кабель живлення CPU від блоку живлення.

Чи можна використовувати модулі пам'яті DDR4, не зазначені в QVL?

Так, але сумісність не гарантується. Рекомендується ознайомитися зі списком сумісності (QVL) на сайті ASUS для оптимальної продуктивності.

Як оновити BIOS на TUF Gaming 450B?

Завантажте останню версію BIOS з сайту ASUS. Використовуйте вбудований інструмент EZ Flash у BIOS або завантажувальний USB-накопичувач. Функція USB BIOS Flashback доступна на деяких моделях.

Які світлодіодні індикатори діагностики?

Материнська плата має світлодіоди для CPU, RAM, VGA та Boot. У разі проблеми відповідний індикатор залишається увімкненим, щоб вказати на джерело несправності.

Як підключити передню панель корпусу?

Зверніться до посібника щодо розпіновки. Роз'єми включають Power SW, Reset SW, LED живлення, LED жорсткого диска. Підключіть їх до блоку JFP1 на материнській платі.

Чи сумісна материнська плата з PCIe 4.0?

Чіпсет B450 підтримує PCIe 3.0. Слоти PCIe x16 працюють у режимі 3.0. Для PCIe 4.0 потрібен процесор Ryzen серії 5000 або 3000 з материнською платою B550 або X570.

Скільки портів SATA доступно?

Вона має 6 портів SATA 6 Гб/с, що дозволяє підключити кілька жорстких дисків або SSD.

Що робити, якщо материнська плата не вмикається?

Перевірте з'єднання живлення (24 контакти та CPU). Переконайтеся, що вимикач блоку живлення увімкнено. Протестуйте з одним модулем RAM та видаліть усі необов'язкові периферійні пристрої.

ПОСІБНИК КОРИСТУВАЧА TUFGaming450B ASUS

Стисле керівництво для початку експлуатації (UA)

Contents

English 3

繁體中文 6

简体中文 9

日本語 12

Français 15

Deutsch 18

Italiano 21

Русский 24

العربية 27

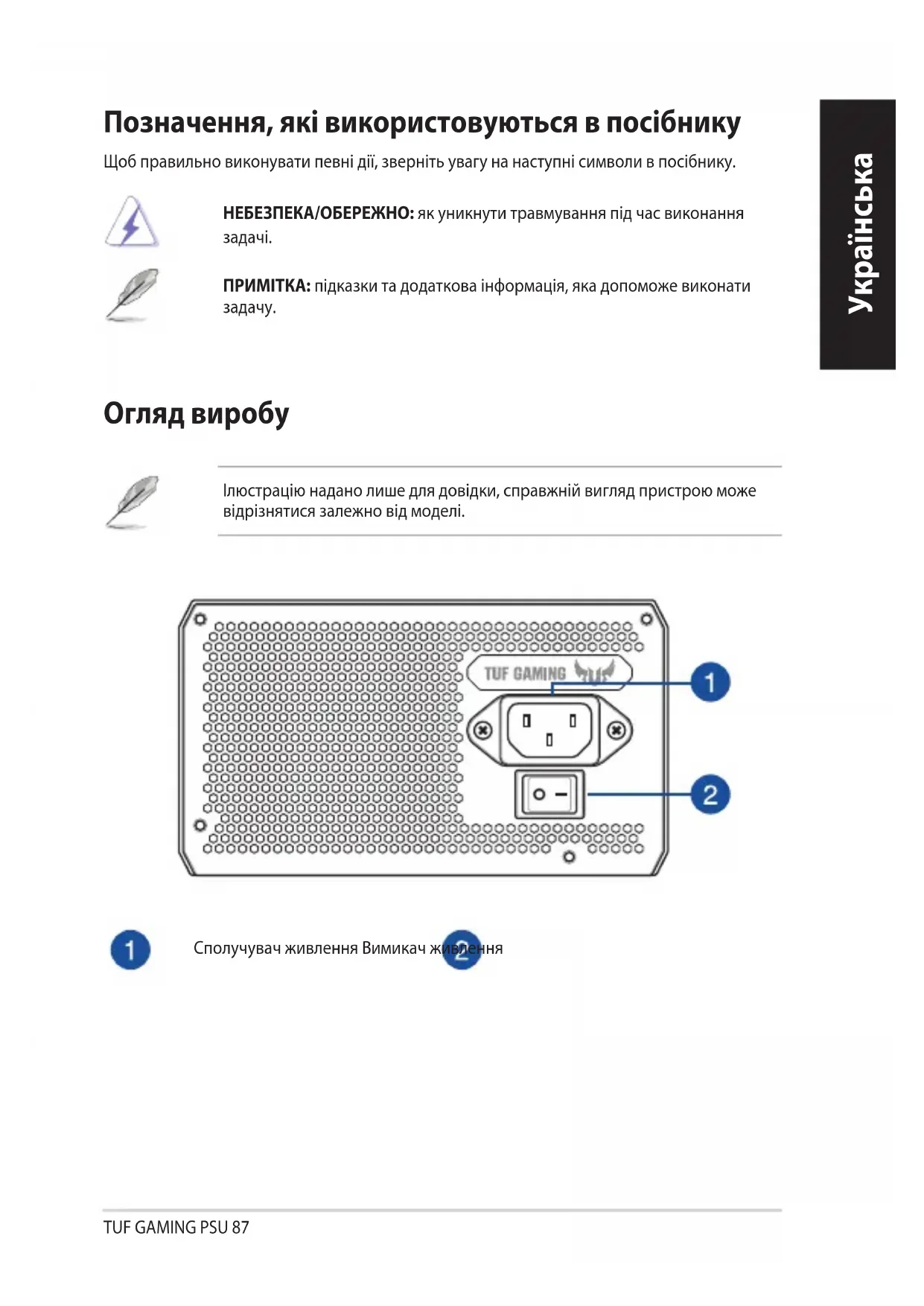

Позначення, які використовуються в посібнику

Щоб правильно виконувати певні дії, зверніть увагу на наступні символи в посібнику.

НЕБЕЗПЕКА/ОБЕРЕЖНО: як уникнути травмування під час виконання задачі.

ПРИМІТКА: підказки та додаткова інформація, яка допоможе виконати задачу.

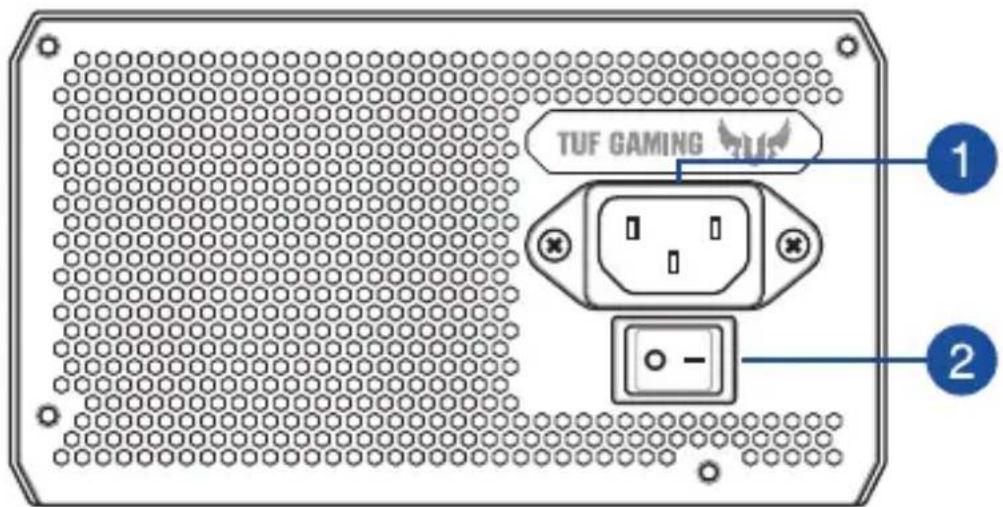

Огляд виробу

Ілюстрацію надано лише для довідки, справжній вигляд пристрою може відрізнятися залежно від моделі.

Сполучувач живлення Вимикач живлення

Встановлення блоку живлення TUF GAMING

Перш ніж приєднувати або від'єднувати кабелі, переконайтеся, що систему вимкнено, і всі шнури живлення системи та підключених пристроїв від'єднано від мережі.

1. Виконуйте інструкції з посібника до корпусу та закріпіть блок живлення TUF GAMING у корпусі монтажними гвинтами.
2. Приєднайте кабелі з комплекту постачання кабелі до блоку живлення TUF GAMING.
3. Під'єднайте роз'єми живлення до материнської плати та периферійних пристроїв згідно з власними потребами. У списку нижче наведено інформацію про те, до яких пристроїв можна під'єднувати кожен з'єднувач живлення.

• Роз'єми живлення можуть бути різними залежно від моделей блоків живлення TUF GAMING.
• У посібнику до материнської плати подано більше інформації про розташування і підключення нижчеподаних з'єднувачів живлення.

- Підключіть 24-контактний або 20-контактний Головний з'єднувач живлення головний роз'єм живлення до 24-контактного або 20-контактного роз'єму живлення.

•Підключітьконтакт 4+4 центрального процесора +12 В з'єднувача живлення 4+4-контактний роз'єм живлення +12 В центрального процесора до гнізда живлення центрального процесора на материнській платі.

• У разі потреби підключіть 4-контактний Периферійний з'єднувач живлення роз'єм живлення периферійних пристроїв до периферійних пристроїв.
• Підключіть 6+2 контактний 3'єднувач живлення PCI-E +12 В роз'єм живлення до графічної карти PCI-E.

• Підключіть 3'єднувач живлення роз'єм живлення SATA до пристроїв з інтерфейсом Serial ATA.

1. Підключіть блок живлення TUF GAMING до електромережі шнуром живлення з комплекту постачання.

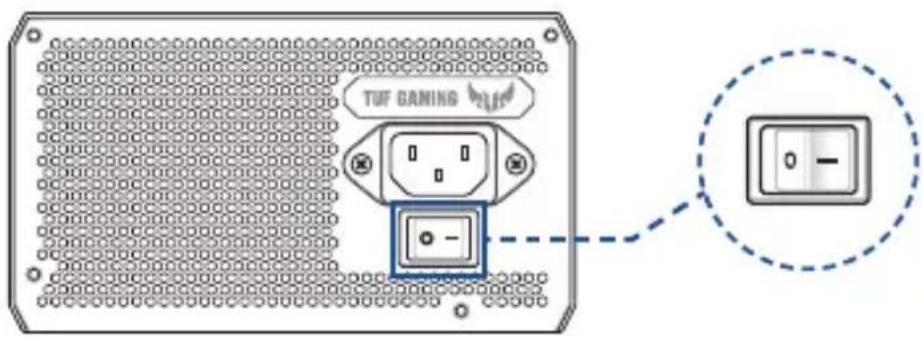

2. Установіть перемикач живлення в положення "І", щоб увімкнути блок живлення.

Інформація про безпеку

• Блок живлення працює з високою напругою. Дуже небезпечно відкривати його корпус або намагатися полагодити/почистити блок живлення. НІКОЛИ, за жодних обставин, не відкривайте блок живлення.
• Відкриття корпусу блоку живлення призведе до скасування гарантії; усередині блоку живлення відсутні компоненти, які підлягають обслуговуванню.
  • НЕ вставляйте жодних предметів у блок живлення.
• НЕ РОЗМІЩУЙТЕ перед вентилятором або біля вентиляційних отворів жодних предметів, що можуть блокувати або обмежити потік повітря.
  • ЗАСТОСОВУЙТЕ ЛИШЕ модульні кабелі із комплекту блока живлення.
• НЕ користуйтеся блоком живлення поруч із водою, у середовищах із високою температурою та вологістю повітря.
• Блок живлення мусить працювати у відповідному середовищі. (Температура експлуатації: від 0°C до 40°C, відносна вологість повітря: від 5% до 95%)
• Блок живлення мусить бути вбудованим у комп'ютер і не призначений для використання поза комп'ютером або просто неба.
• Невиконання інструкцій виробника або будь-яких інших правил безпеки негайно скасує всі гарантії та зобов'язання.

Ярлики з примітками
