Type de produit	Carte mère
Marque	ASUS
Modèle	TUF Gaming 450B
Socket processeur	AM4
Chipset	AMD B450
Format	ATX
Mémoire supportée	DDR4, jusqu'à 128 Go, 4 slots
Connecteur alimentation principale	24 broches
Connecteur CPU	8 broches (4+4)
Slots PCIe	x16 (x1, x4 configurable)
Ports SATA	6 x SATA 6 Gb/s
USB arrière	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Sortie vidéo	HDMI, DisplayPort
Réseau	Realtek 1 Gb Ethernet
Audio	Realtek ALC887, 8 canaux
Dimensions	30.5 cm x 24.4 cm (ATX standard)
Poids	Environ 1 kg
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Débrancher l'alimentation avant toute manipulation. Éviter l'humidité.
Pièces détachées / réparabilité	Contacter ASUS pour le service après-vente.

FOIRE AUX QUESTIONS - TUFGaming450B ASUS

Quel type de processeur puis-je installer sur la TUF Gaming 450B ?

La carte mère supporte les processeurs AMD Ryzen avec socket AM4, y compris les séries Ryzen 3000, 4000G et 5000 (après mise à jour BIOS).

Comment installer la carte mère dans le boîtier ?

Fixez la carte mère sur les entretoises du boîtier en alignant les trous de montage. Utilisez les vis fournies. Assurez-vous que le panneau arrière I/O est correctement positionné.

Où se trouve le connecteur d'alimentation CPU ?

Le connecteur CPU 8 broches (4+4) se trouve près du socket processeur. Branchez-y le câble d'alimentation CPU provenant du bloc d'alimentation.

Puis-je utiliser des barrettes de mémoire DDR4 non listées dans le QVL ?

Oui, mais la compatibilité n'est pas garantie. Il est recommandé de consulter la liste de compatibilité (QVL) sur le site d'ASUS pour des performances optimales.

Comment mettre à jour le BIOS de la TUF Gaming 450B ?

Téléchargez la dernière version du BIOS depuis le site ASUS. Utilisez l'outil EZ Flash intégré au BIOS ou utilisez une clé USB bootable. La fonction USB BIOS Flashback est disponible sur certains modèles.

Quels sont les voyants LED de diagnostic ?

La carte mère dispose de LED pour le CPU, la RAM, la VGA et le Boot. En cas de problème, le voyant correspondant reste allumé pour indiquer l'origine du dysfonctionnement.

Comment connecter le panneau avant du boîtier ?

Reportez-vous au manuel pour le brochage. Les connecteurs incluent Power SW, Reset SW, LED d'alimentation, LED de disque dur. Branchez-les sur le bloc JFP1 de la carte mère.

La carte mère est-elle compatible avec le PCIe 4.0 ?

Le chipset B450 prend en charge le PCIe 3.0. Les slots PCIe x16 fonctionnent en 3.0. Pour le PCIe 4.0, il faut un processeur Ryzen série 5000 ou 3000 avec une carte mère B550 ou X570.

Quel est le nombre de ports SATA disponibles ?

Elle dispose de 6 ports SATA 6 Gb/s, permettant de connecter plusieurs disques durs ou SSD.

Que faire si la carte mère ne s'allume pas ?

Vérifiez les connexions d'alimentation (24 broches et CPU). Assurez-vous que l'interrupteur du bloc d'alimentation est sur ON. Testez avec une seule barrette de RAM et retirez tous les périphériques non essentiels.

MODE D'EMPLOI TUFGaming450B ASUS

Guide de démarrage rapide (FR)

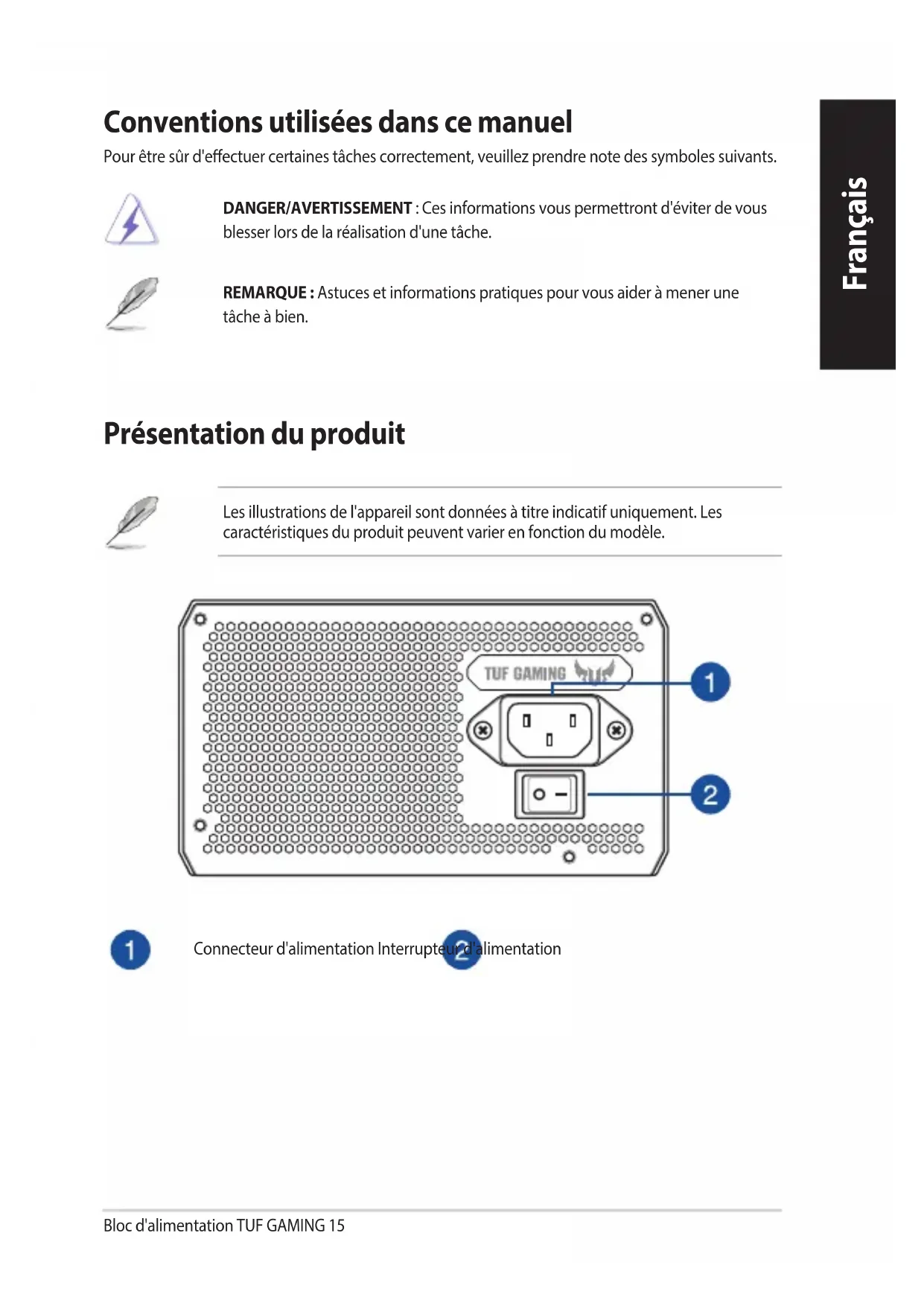

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

Présentation du produit

Les illustrations de l'appareil sont données à titre indicatif uniquement. Les caractéristiques du produit peuvent varier en fonction du modèle.

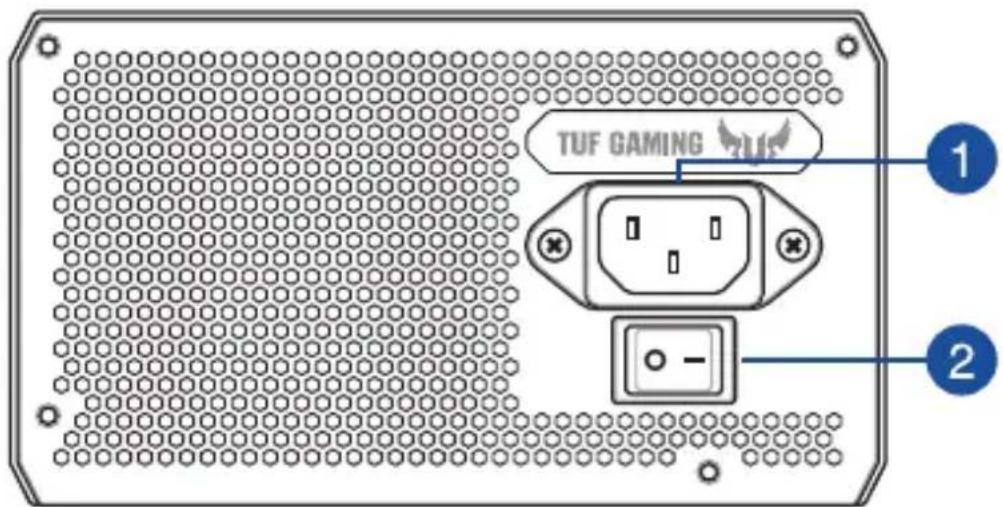

Connecteur d'alimentation Interrupteur d'alimentation

Installation de votre bloc d'alimentation TUF GAMING

Avant d'installer ou de retirer des câbles, assurez-vous que le système est hors tension et que tous les câbles d'alimentation de l'ordinateur et de tous les périphériques sont débranchés.

1. Suivez les instructions du manuel de votre châssis et fixez le bloc d'alimentation TUF GAMING dans le châssis en utilisant les vis de montage.
2. Connectez les câbles fournis à votre bloc d'alimentation TUF GAMING.
3. Reliez les connecteurs d'alimentation à votre carte mère et vos périphériques selon vos préférences. Vous pouvez vous référer à la liste ci-dessous pour vérifier à quel type de périphérique correspond chaque connecteur d'alimentation.

• Les connecteurs d'alimentation peuvent varier en fonction des différents modèles de blocs d'alimentation TUF GAMING.

• Consultez le manuel d'utilisation de votre carte mère pour plus d'informations sur l'emplacement et la façon de connecter les connecteurs d'alimentation mentionnés ci-dessous.

• Connectez le Connecteur d'alimentation principale 24 broches ou 20 broches au connecteur d'alimentation 24 broches ou 20 broches de la carte mère.

• Connectez le Connecteur d'alimentation CPU +12V 4+4 broches à la prise d'alimentation du processeur de la carte mère.
• Connectez le Connecteur d'alimentation périphérique 4 broches aux périphériques, si nécessaire.
• Connectez le Connecteur d'alimentation PCIE +12V 6+2 broches à la carte graphique PCI-E.

• Connectez le Connecteur d'alimentation SATA aux périphériques avec interface SATA.

• Connectez votre bloc d'alimentation TUF GAMING à une source d'alimentation en utilisant le cordon d'alimentation fourni.

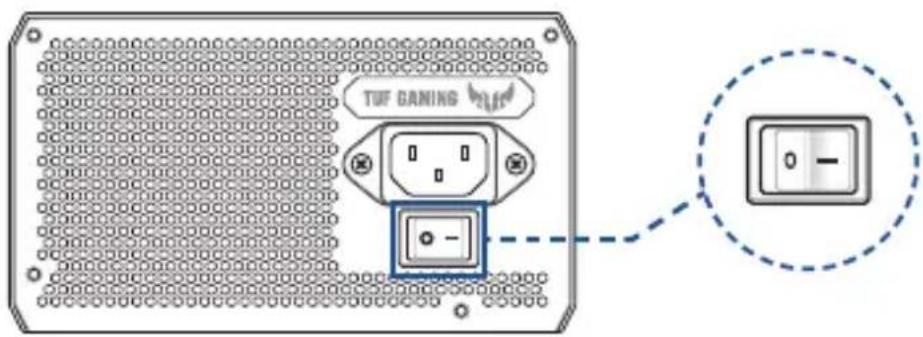

• Faites basculer l'interrupteur d'alimentation sur la position "l" pour placer le bloc d'alimentation sous tension.

Consignes de sécurité

• De hautes tensions électriques traversent le bloc d'alimentation, il est extrêmement dangereux d'ouvrir son boîtier ou de tenter un nettoyage ou une réparation. Vous ne devriez JAMAIS, sous aucun prétexte, ouvrir le bloc d'alimentation.
• La garantie du produit sera annulée si le couvercle du bloc d'alimentation a été ouvert; il n'y a aucun composant nécessitant un entretien dans le bloc d'alimentation.
• NE PAS insérer d'objet dans le bloc d'alimentation.
• NE placez PAS d'objets devant le ventilateur ou la zone de ventilation du bloc d'alimentation qui pourraient obstruer ou restreindre la circulation de l'air.
  • UTILISEZ UNIQUEMENT les câbles modulaires fournis avec le bloc d'alimentation.
• N'utilisez PAS le bloc d'alimentation à proximité de l'eau, ou dans un environnement à haute température/humidité.
• L'utilisation du bloc d'alimentation doit se faire dans un environnement adapté. (Température de fonctionnement : 0°C à 40°C, Humidité relative : 5% à 95%)
• Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou en extérieur.
• Le non respect des instructions et consignes de sécurité fournies par le fabricant annulera immédiatement toutes les garanties relatives au produit.

Étiquettes d'avertissement
