Typ produktu	Płyta główna
Marka	ASUS
Model	TUF Gaming 450B
Socket procesora	AM4
Chipset	AMD B450
Format	ATX
Obsługiwana pamięć	DDR4, do 128 GB, 4 sloty
Główne złącze zasilania	24 piny
Złącze CPU	8 pinów (4+4)
Sloty PCIe	x16 (x1, x4 konfigurowalne)
Porty SATA	6 x SATA 6 Gb/s
USB z tyłu	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Wyjścia wideo	HDMI, DisplayPort
Sieć	Realtek 1 Gb Ethernet
Audio	Realtek ALC887, 8 kanałów
Wymiary	30.5 cm x 24.4 cm (standard ATX)
Waga	Około 1 kg
Konserwacja	Czyścić miękką, suchą szmatką. Nie używać płynów.
Bezpieczeństwo	Odłączyć zasilanie przed jakąkolwiek manipulacją. Unikać wilgoci.
Części zamienne / naprawialność	Skontaktuj się z ASUS w celu uzyskania serwisu posprzedażowego.

Często zadawane pytania - TUFGaming450B ASUS

Jaki typ procesora mogę zainstalować na płycie TUF Gaming 450B?

Płyta główna obsługuje procesory AMD Ryzen z socketem AM4, w tym serie Ryzen 3000, 4000G i 5000 (po aktualizacji BIOS).

Jak zainstalować płytę główną w obudowie?

Przymocuj płytę główną do dystansów w obudowie, wyrównując otwory montażowe. Użyj dołączonych śrub. Upewnij się, że tylny panel I/O jest prawidłowo ustawiony.

Gdzie znajduje się złącze zasilania CPU?

Złącze CPU 8 pinów (4+4) znajduje się w pobliżu gniazda procesora. Podłącz do niego kabel zasilania CPU z zasilacza.

Czy mogę użyć kości pamięci DDR4 niewymienionych w QVL?

Tak, ale kompatybilność nie jest gwarantowana. Zaleca się sprawdzenie listy kompatybilności (QVL) na stronie ASUS w celu uzyskania optymalnej wydajności.

Jak zaktualizować BIOS płyty TUF Gaming 450B?

Pobierz najnowszą wersję BIOS ze strony ASUS. Użyj narzędzia EZ Flash wbudowanego w BIOS lub użyj bootowalnego pendrive'a. Funkcja USB BIOS Flashback jest dostępna w niektórych modelach.

Jakie są diody LED diagnostyczne?

Płyta główna ma diody LED dla CPU, RAM, VGA i Boot. W przypadku problemu odpowiednia dioda pozostaje włączona, wskazując źródło usterki.

Jak podłączyć panel przedni obudowy?

Zapoznaj się z instrukcją dotyczącą połączeń. Złącza obejmują Power SW, Reset SW, diodę LED zasilania, diodę LED dysku twardego. Podłącz je do bloku JFP1 na płycie głównej.

Czy płyta główna jest kompatybilna z PCIe 4.0?

Chipset B450 obsługuje PCIe 3.0. Sloty PCIe x16 działają w trybie 3.0. Do PCIe 4.0 potrzebny jest procesor Ryzen serii 5000 lub 3000 z płytą główną B550 lub X570.

Ile portów SATA jest dostępnych?

Posiada 6 portów SATA 6 Gb/s, umożliwiając podłączenie wielu dysków twardych lub SSD.

Co zrobić, jeśli płyta główna nie uruchamia się?

Sprawdź połączenia zasilania (24 piny i CPU). Upewnij się, że przełącznik zasilacza jest w pozycji ON. Przetestuj z pojedynczą kością RAM i usuń wszystkie niepotrzebne urządzenia peryferyjne.

INSTRUKCJA OBSŁUGI TUFGaming450B ASUS

Przewodnik szybkiego startu (PL)

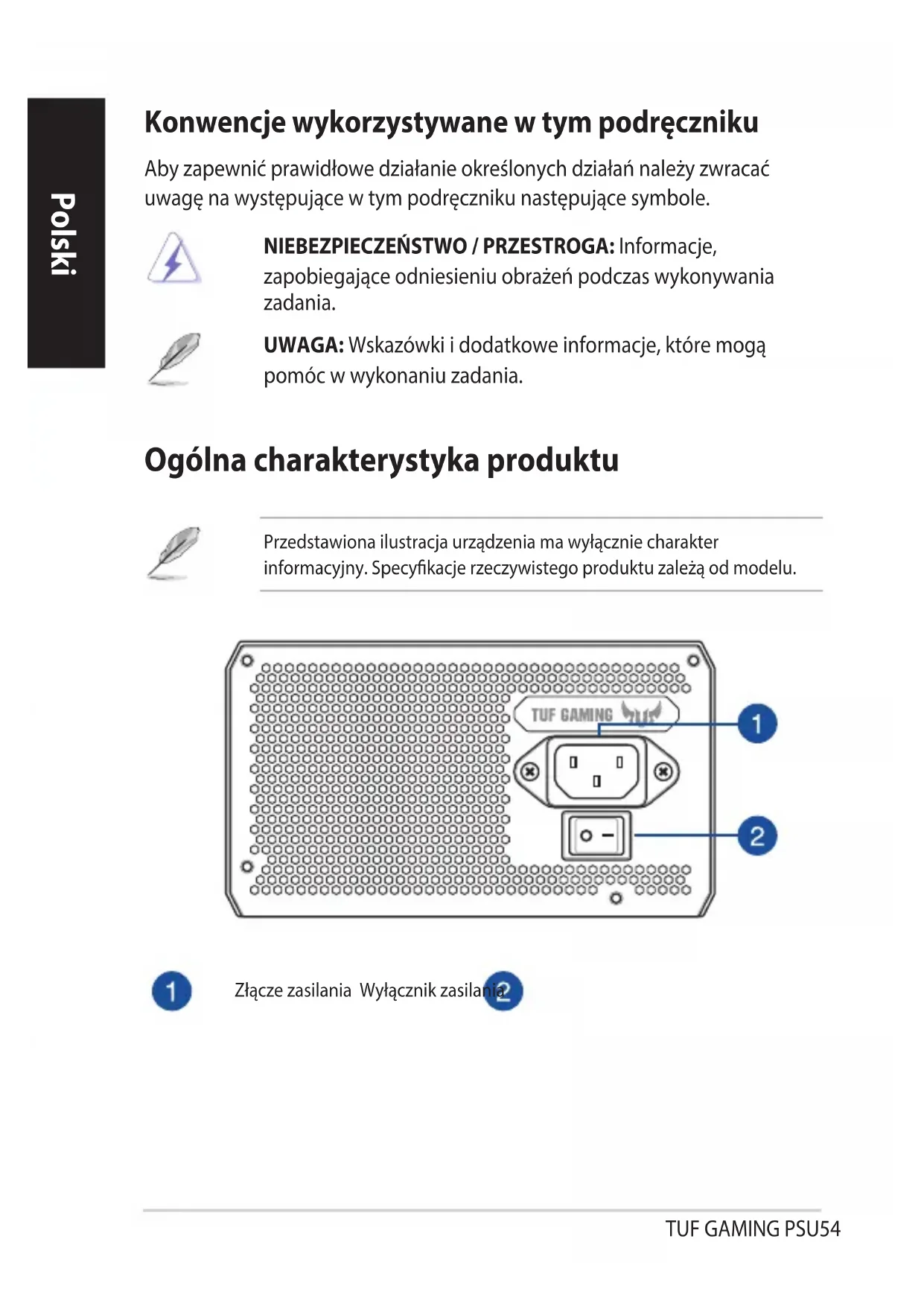

Konwencje wykorzystywane w tym podręczniku

Aby zapewnić prawidłowe działanie określonych działań należy zwracać uwagę na występujące w tym podręczniku następujące symbole.

NIEBEZPIECZEŃSTWO / PRZESTROGA: Informacje,

zapobiegające odniesieniu obrażeń podczas wykonywania zadania.

UWAGA: Wskazówki i dodatkowe informacje, które mogą

pomóc w wykonaniu zadania.

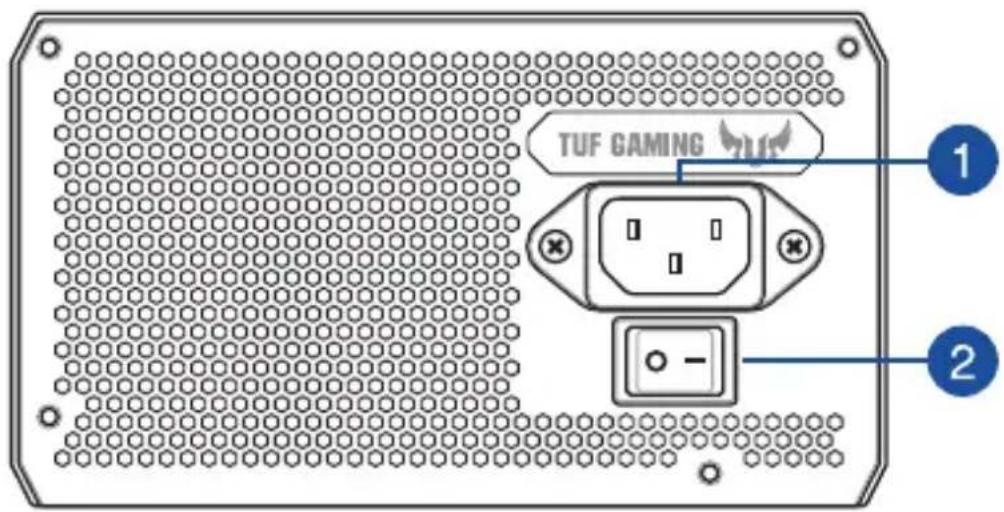

Ogólna charakterystyka produktu

Przedstawiona ilustracja urządzenia ma wyłącznie charakter

informacyjny. Specyfikacje rzeczywistego produktu zależą od modelu.

Złącze zasilania Wyłącznik zasilania

Montaż zasilacza TUF GAMING

Przed podłączeniem lub odłączeniem kabli upewnij się, czy system jest wyłączony oraz wszystkie przewody zasilania systemu oraz wszystkie podłączone urządzenia są odłączone od zasilania.

1. Postępuj zgodnie z zaleceniami producenta obudowy i przymocuj zasilacz TUF GAMING do obudowy z użyciem wkrętów montażowych.
2. Podłącz wiązki przewodów do zasilacza TUF GAMING.
3. Podłącz złącza zasilania do płyty głównej i urządzeń peryferyjnych zgodnie z preferencjami. Szczegółowe informacje o tym do jakich urządzeń można podłączyć poszczególne złącza znajdują się poniżej

• Złącza zasilania mogą się różnić zależnie od modelu zasilacza TUF GAMING.
• Szczegółowe informacje na temat lokalizacji i łączenia wymienionych niżej złączy zasilania patrz podręcznik użytkownika płyty głównej.

- Podłącz 24-pinowe lub 20-pinowe Główne złącze zasilania do 24-pinowego lub 20-pinowego złącza zasilania płyty głównej.

• Podłącz 4+4-pinowe Złącze zasilania CPU +12V do gniazda zasilania CPU płyty głównej.
• Podłącz 4-pinowe Złącze zasilania urządzeń peryferyjnych do urządzeń peryferyjnych, jeżeli potrzeba.

- Podłączyć 6+2-pinowe Złącze zasilania PCI-E +12V do kart graficznych PCI-E.

- Podłącz Złącze zasilania SATA do urządzeń z interfejsem Serial ATA.

1. Podłącz zasilacz TUF GAMING do źródła zasilania z zastosowaniem dołączonego przewodu zasilania.

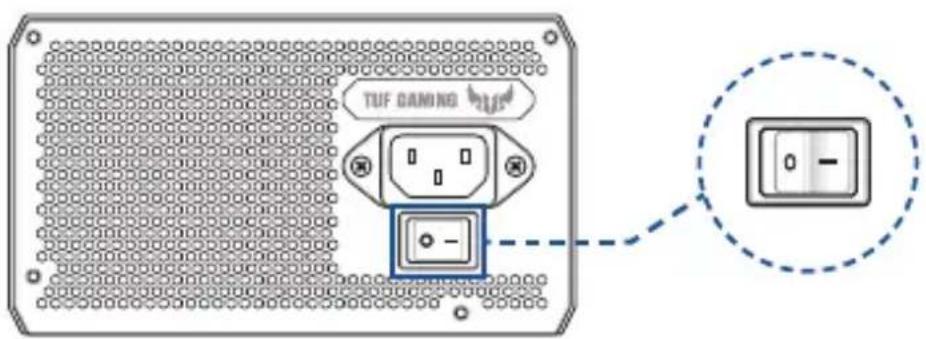

2. Przestaw Włącznik zasilania do położenia „I”, aby włączyć zasilacz.

Informacje dotyczące bezpieczeństwa

• W zasilaczu występuje wysokie napięcie dlatego bardzo niebezpieczne jest otwieranie obudowy zasilacza lub podejmowanie prób naprawy/czyszczenia zasilacza. NIGDY i w żadnych okolicznościach nie wolno otwierać zasilacza.
• Po otwarciu obudowy zasilacza nastąpi utrata gwarancji; wewnątrz zasilacza nie ma elementów nadających się do serwisowania.
• NIE wolno wkładać do zasilacza żadnych przedmiotów.
• Przed wentylatorem ani otworami wentylacyjnymi zasilacza NIEWOLNO umieszczać żadnych przedmiotów, które mogłyby zablokować lub ograniczyć przepływ powietrza.
  • NALEŻY UŻYWAĆ WYŁĄCZNIE kabli modularnych dołączonych do zasilacza..
• NIE wolno używać zasilacza w pobliżu wody lub w środowiskach o wysokiej temperaturze lub wilgotności.
• Zasilacz powinien pracować w odpowiednim środowisku. (Temperatura pracy: od 0°C do 40°C, Wilgotność względna: od 5% do 95%)
• Zasilacz służy do zamontowania w komputerze i nie jest przeznaczony do użytku zewnętrznego lub poza pomieszczeniami.
• Nieprzestrzeganie któregokolwiek z zaleceń producenta oraz jakiejkolwiek instrukcji bezpieczeństwa spowoduje natychmiastowe unieważnienie wszystkich gwarancji i rękojmi.

Etykiety z uwagami
