Tipo de producto	Placa base
Marca	ASUS
Modelo	TUF Gaming 450B
Socket del procesador	AM4
Chipset	AMD B450
Formato	ATX
Memoria soportada	DDR4, hasta 128 GB, 4 ranuras
Conector de alimentación principal	24 pines
Conector CPU	8 pines (4+4)
Ranuras PCIe	x16 (x1, x4 configurable)
Puertos SATA	6 x SATA 6 Gb/s
USB trasero	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Salida de video	HDMI, DisplayPort
Red	Realtek 1 Gb Ethernet
Audio	Realtek ALC887, 8 canales
Dimensiones	30.5 cm x 24.4 cm (ATX estándar)
Peso	Aproximadamente 1 kg
Mantenimiento	Limpiar con un paño suave y seco. No usar líquidos.
Seguridad	Desconectar la alimentación antes de cualquier manipulación. Evitar la humedad.
Piezas de repuesto / reparabilidad	Contactar a ASUS para el servicio postventa.

Preguntas frecuentes - TUFGaming450B ASUS

¿Qué tipo de procesador puedo instalar en la TUF Gaming 450B?

La placa base admite procesadores AMD Ryzen con socket AM4, incluidas las series Ryzen 3000, 4000G y 5000 (después de actualizar la BIOS).

¿Cómo instalar la placa base en la caja?

Fije la placa base en los espaciadores de la caja alineando los orificios de montaje. Use los tornillos incluidos. Asegúrese de que el panel trasero de E/S esté correctamente posicionado.

¿Dónde está el conector de alimentación de la CPU?

El conector CPU de 8 pines (4+4) se encuentra cerca del socket del procesador. Conecte allí el cable de alimentación de la CPU que proviene de la fuente de alimentación.

¿Puedo usar módulos de memoria DDR4 no listados en la QVL?

Sí, pero la compatibilidad no está garantizada. Se recomienda consultar la lista de compatibilidad (QVL) en el sitio de ASUS para un rendimiento óptimo.

¿Cómo actualizar la BIOS de la TUF Gaming 450B?

Descargue la última versión de la BIOS desde el sitio de ASUS. Use la herramienta EZ Flash integrada en la BIOS o use una memoria USB de arranque. La función USB BIOS Flashback está disponible en algunos modelos.

¿Cuáles son los LED de diagnóstico?

La placa base tiene LED para la CPU, la RAM, la VGA y el Boot. En caso de problema, el LED correspondiente permanece encendido para indicar el origen de la falla.

¿Cómo conectar el panel frontal de la caja?

Consulte el manual para la asignación de pines. Los conectores incluyen Power SW, Reset SW, LED de alimentación, LED de disco duro. Conéctelos al bloque JFP1 de la placa base.

¿La placa base es compatible con PCIe 4.0?

El chipset B450 admite PCIe 3.0. Las ranuras PCIe x16 funcionan en 3.0. Para PCIe 4.0, se necesita un procesador Ryzen serie 5000 o 3000 con una placa base B550 o X570.

¿Cuántos puertos SATA están disponibles?

Tiene 6 puertos SATA de 6 Gb/s, lo que permite conectar varios discos duros o SSD.

¿Qué hacer si la placa base no enciende?

Verifique las conexiones de alimentación (de 24 pines y CPU). Asegúrese de que el interruptor de la fuente de alimentación esté en ON. Pruebe con un solo módulo de RAM y retire todos los periféricos no esenciales.

MANUAL DE USUARIO TUFGaming450B ASUS

Guía de inicio rápido (ES)

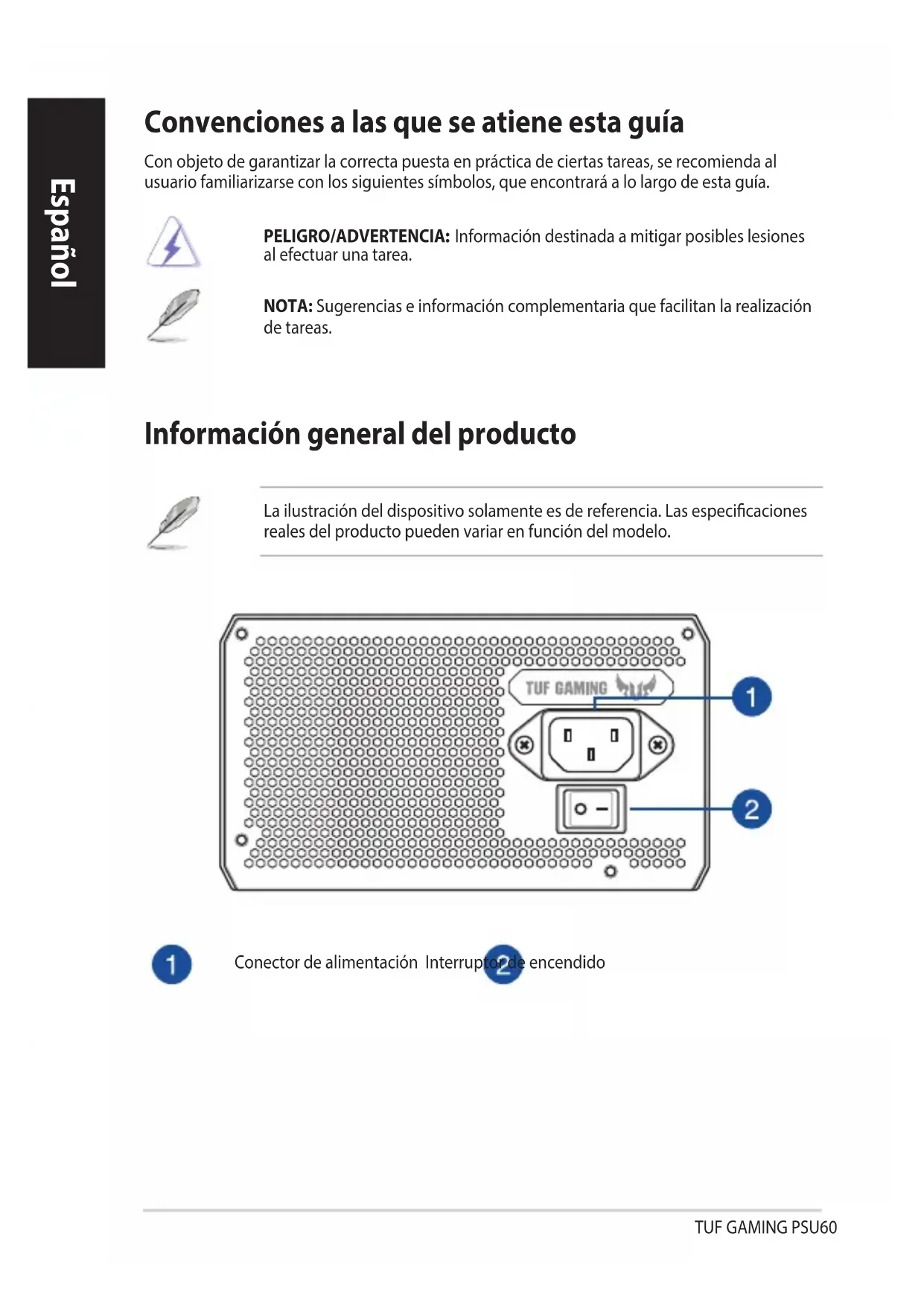

Convenciones a las que se atiene esta guía

Con objeto de garantizar la correcta puesta en práctica de ciertas tareas, se recomienda al usuario familiarizarse con los siguientes símbolos, que encontrará a lo largo de esta guía.

PELIGRO/ADVERTENCIA: Información destinada a mitigar posibles lesiones al efectuar una tarea.

NOTA: Sugerencias e información complementaria que facilitan la realización de tareas.

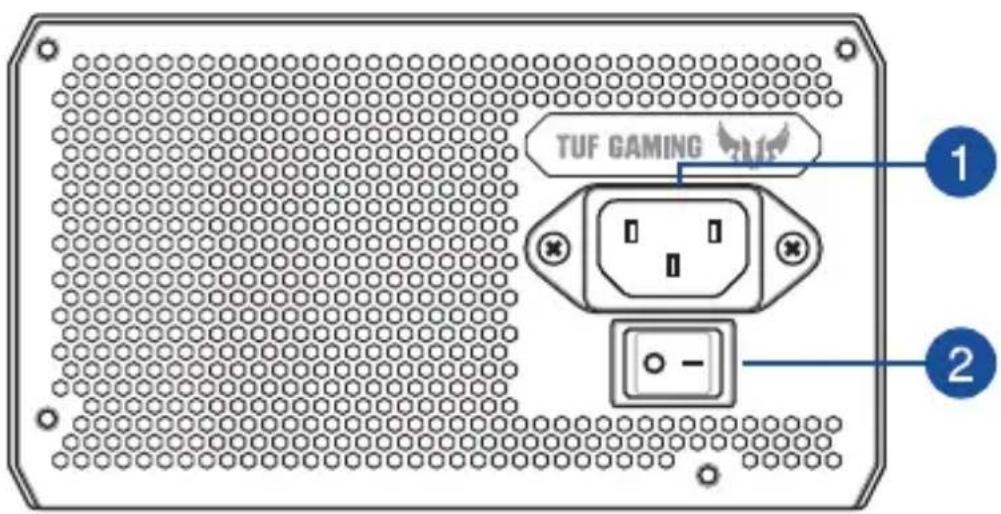

Información general del producto

La ilustración del dispositivo solamente es de referencia. Las especificaciones reales del producto pueden variar en función del modelo.

Conector de alimentación Interruptor de encendido

Instalar la fuente de alimentación TUF GAMING

Antes de instalar o quitar cables, asegúrese de que el sistema esté apagado y que todos los cables de alimentación del sistema y de los dispositivos conectados estén desconectados.

1. Siga las instrucciones del manual del chasis y fije la fuente de alimentación TUF GAMING al chasis con los tornillos de montaje.
2. Conecte los cables incluidos a la fuente de alimentación TUF GAMING.
3. Conecte los conectores de alimentación a la placa base y los dispositivos periféricos de acuerdo a sus necesidades. Puede consultar la lista siguiente para comprobar a qué dispositivos se puede enchufar cada conector de alimentación.

• Los conectores de alimentación pueden variar entre los diferentes modelos de fuente de alimentación TUF GAMING.

• Consulte el manual de usuario de la placa base para obtener más información sobre la ubicación y la conexión de los conectores de alimentación mencionados a continuación.

• Conecte el conector de alimentación principal de 24 o 20 contactos a la toma de alimentación correspondiente de la placa base.

• Conecte el conector de alimentación de +12 V de la CPU de 4+4 contactos a la toma de alimentación de la CPU de la placa base.
• Conecte el conector de alimentación de periféricos a los dispositivos periféricos si es necesario.
• Conecte el conector de alimentación de +12 V PCI-E de 6+2 contactos a la tarjeta gráfica PCI-E.

• Conecte el conector de alimentación SATA a los dispositivos con interfaz Serial ATA.

• Conecte la unidad de fuente de alimentación TUF GAMING a la fuente de alimentación mediante el cable de alimentación incluido.

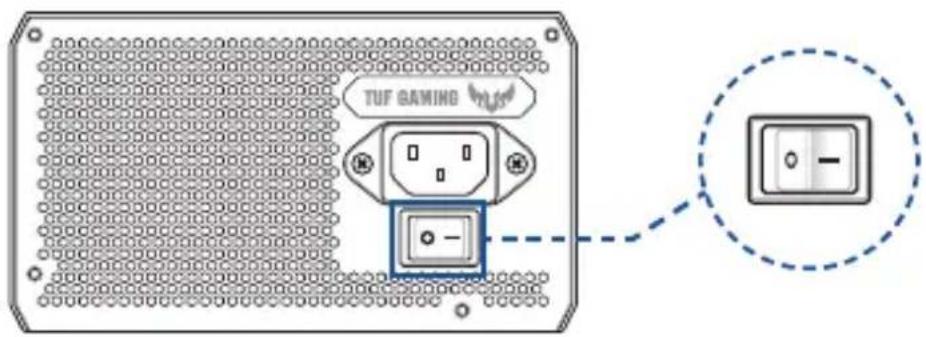

• Presione el conmutador de alimentación en la posición "I" para encender la fuente de alimentación.

Información de seguridad

• La unidad de fuente de alimentación utiliza voltajes altos, por lo que es extremadamente peligroso abrir la caja de dicha unidad, así como intentar repararla o limpiarla. NUNCA, bajo ningún concepto, abra la fuente de alimentación.
• La garantía quedará anulada si se abre la tapa de la unidad de fuente de alimentación; en el interior de dicha unidad no hay componentes reparables.
• NO inserte ningún objeto en la unidad de fuente de alimentación.
• NO coloque ningún objeto frente al ventilador ni en la zona de ventilación de la fuente de alimentación, ya que podría obstruir o restringir el flujo de aire.
• UTILICE SOLO los cables modulares que acompañan a la unidad de fuente de alimentación.
• NO utilice la unidad de fuente de alimentación cerca del agua o en entornos con temperatura o humedad elevadas.
• La fuente de alimentación se debe utilizar en entornos adecuados. (Temperatura de funcionamiento: de 0 °C a 40 °C. Humedad relativa: del 5 % al 95 %)
• La fuente de alimentación está diseñada para integrarse en equipo y no para uso externo o al aire libre.
• El incumplimiento de las instrucciones del fabricante y cualquiera de las instrucciones de seguridad anulará todas las garantías de inmediato.

Etiquetas de aviso

R45625 RoHS
