MANUALE UTENTE TUFGaming450B ASUS

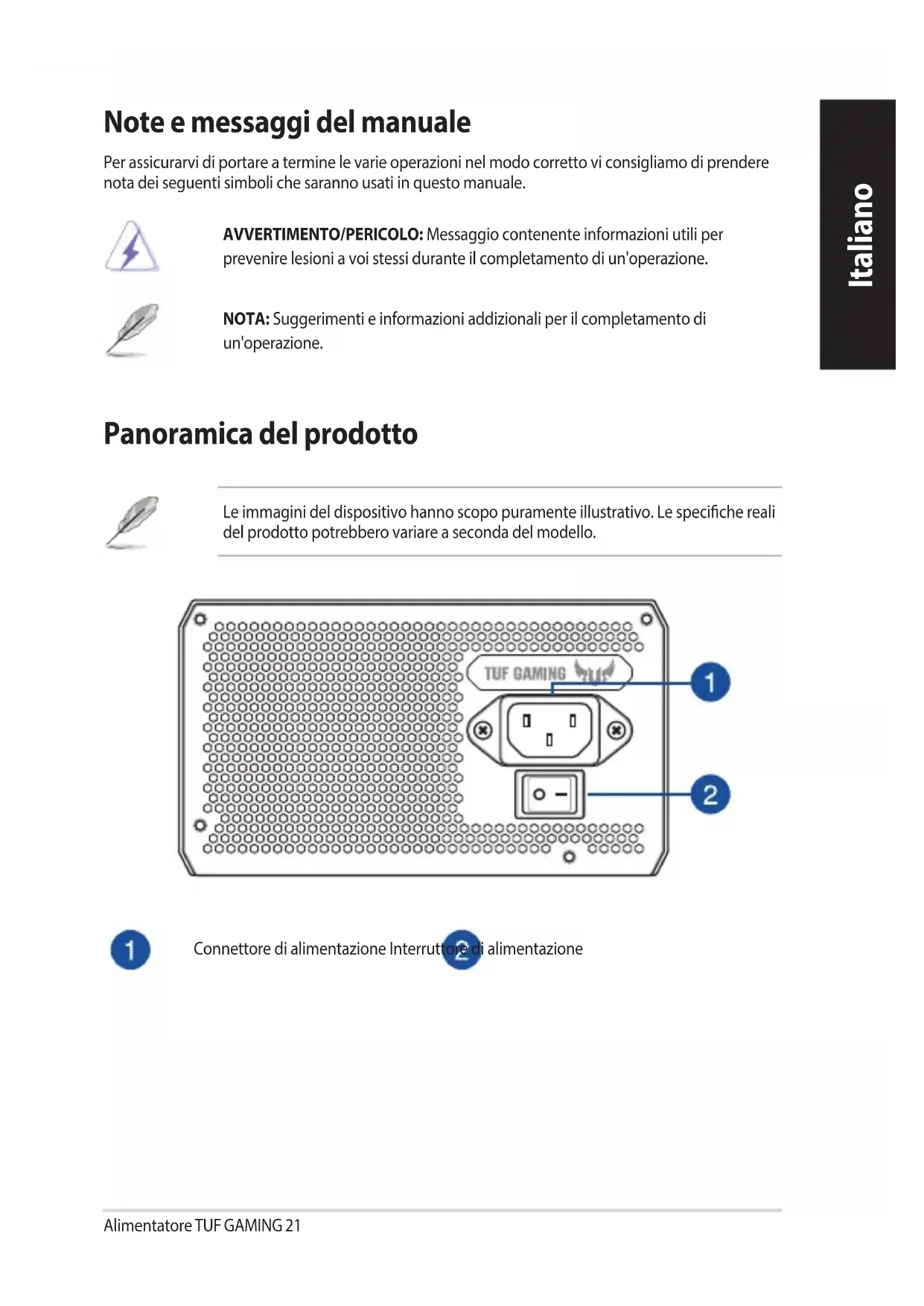

Note e messaggi del manuale

Per assicurarvi di portare a termine le varie operazioni nel modo corretto vi consigliamo di prendere nota dei seguenti simboli che saranno usati in questo manuale.

AVVERTIMENTO/PERICOLO: Messaggio contenente informazioni utili per prevenire lesioni a voi stessi durante il completamento di un'operazione.

NOTA: Suggerimenti e informazioni addizionali per il completamento di un'operazione.

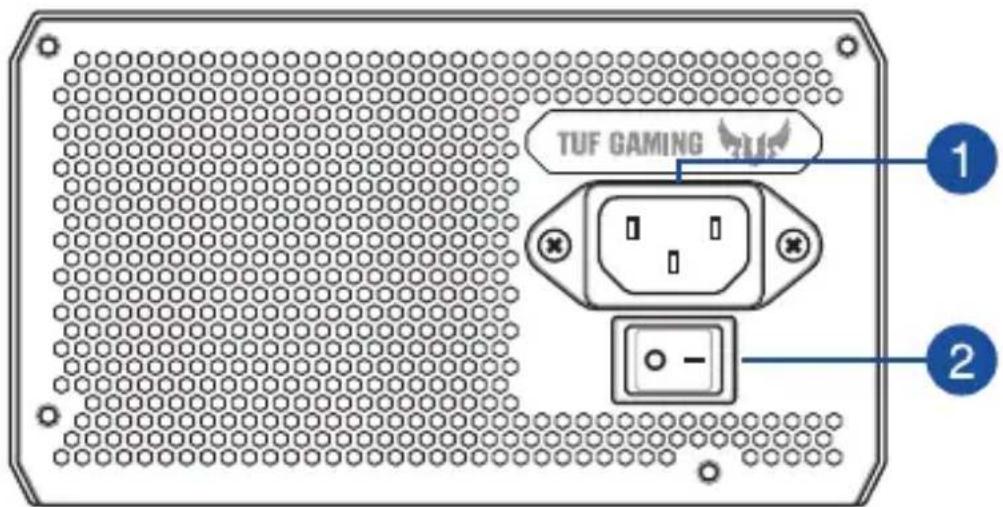

Panoramica del prodotto

Le immagini del dispositivo hanno scopo puramente illustrativo. Le specifiche reali del prodotto potrebbero variare a seconda del modello.

Connettore di alimentazione Interruttore di alimentazione

Installazione dell'alimentatore TUF GAMING

Prima di installare o rimuovere i cavi assicuratevi che il sistema sia spento, e che tutti i cavi di alimentazione di sistema e dispositivi periferici siano scollegati.

1. Seguite le istruzioni presenti sul manuale del vostro case per installare correttamente l'alimentatore TUF GAMING all'interno del case con le viti in dotazione.
2. Collegiate i cavi in dotazione all'alimentatore TUF GAMING.
3. Collegiate i connettori di alimentazione alla scheda madre e alle periferiche a seconda delle vostre esigenze. Per conoscere le tipologie dei connettori di alimentazione potete fare riferimento all'elenco seguente.

• I connettori di alimentazione potrebbero variare a seconda del modello di alimentatore TUF GAMING.
• Per ulteriori informazioni sulla posizione e sul collegamento dei connettori di alimentazione indicati di seguito fate riferimento al manuale della vostra scheda madre.

• Collegiate il Connettore di alimentazione principale a 24 o 20 pin al connettore di alimentazione della scheda madre.
• Collegiate il Connettore di alimentazione CPU +12V a 4+4 pin al socket di alimentazione per la CPU sulla scheda madre.
• Collegiate il Connettore di alimentazione periferica a 4 pin ai dispositivi periferici se necessario.
• Collegiate il Connettore di alimentazione PCI-E +12V alla scheda grafica PCI-E.
• Collegiate il Connettore di alimentazione SATA ai dispositivi con interfaccia Serial ATA.

1. Collegiate l'alimentatore TUF GAMING ad una presa di corrente tramite il cavo di alimentazione in dotazione.

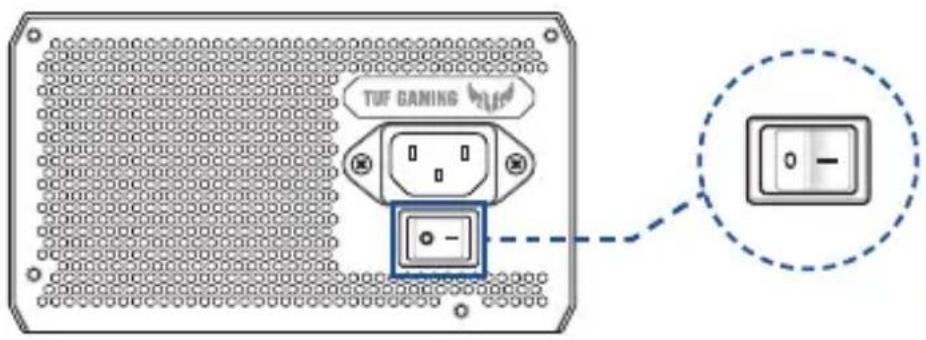

2. Spostate l'Interruttore di alimentazione nella posizione "1" per accendere l'alimentatore..

TUF GANING 0 -

Informazioni sulla sicurezza

• All'interno dell'alimentatore sono presenti tensioni elevate, è estremamente pericoloso aprire l'alimentatore per tentare di ripararlo o pulirlo. Non aprite MAI, in nessuna circostanza, l'alimentatore.
• La garanzia sarà nulla se aprite la cover dell'alimentatore; all'interno dell'alimentatore non ci sono parti riparabili.
  • NON inserite alcun oggetto all'interno dell'alimentatore.
  • NON posizionate alcun oggetto di fronte alla ventola, o all'area di ventilazione dell'alimentatore, che potrebbe ostruire o limitare il flusso dell'aria.
  • USATE SOLAMENTE i cavi modulari forniti in dotazione con l'alimentatore.
  • NON usate l'alimentatore se nelle vicinanze è presente dell'acqua, o in ambienti ad elevata temperatura o umidità.
• L'alimentatore deve essere utilizzato in ambienti con condizioni adeguate. (Temperatura operativa: da 0°C a 40°C, umidità relativa: da 5% a 95%).
• L'alimentatore è stato progettato per essere utilizzato all'interno di un computer e non all'esterno o all'aperto.
• La mancata osservanza delle istruzioni del produttore e/o delle istruzioni sulla sicurezza annullerà immediatamente tutte le garanzie relative.
