MANUALE UTENTE TUFGaming750B ASUS

Note e messaggi del manuale

Per assicurarvi di portare a termine le varie operazioni nel modo corretto vi consigliamo di prendere nota dei seguenti significoli che saranno usati in quello manuale.

AVVERTIMENTO/PERICOLO: Messaggio contente informazioni utili per prevenir lesioni a voi stessi durante il completamento di un'operazione.

NOTA: Suggestimenti e informazioni addizzionali per il completamento di un'operazione.

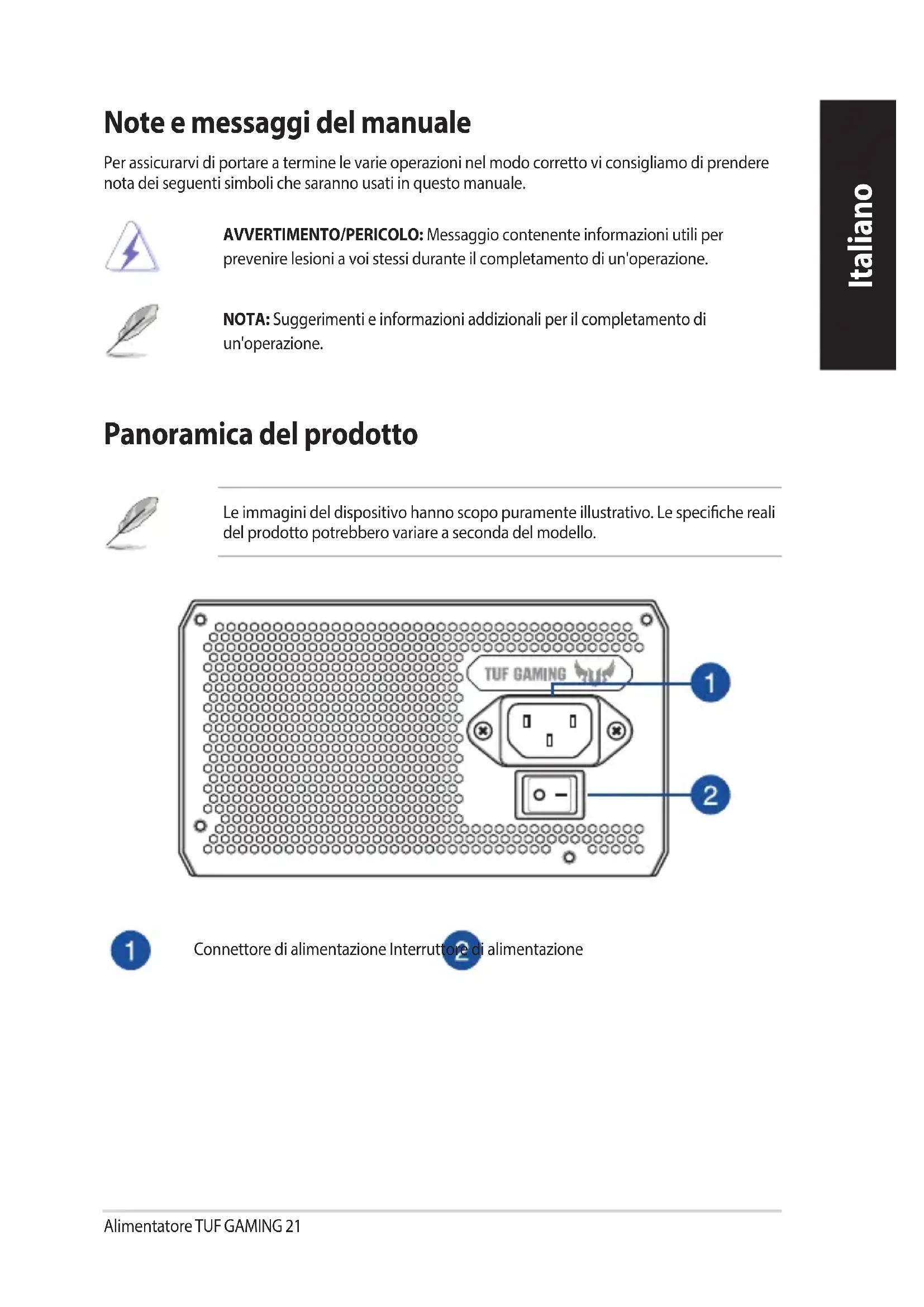

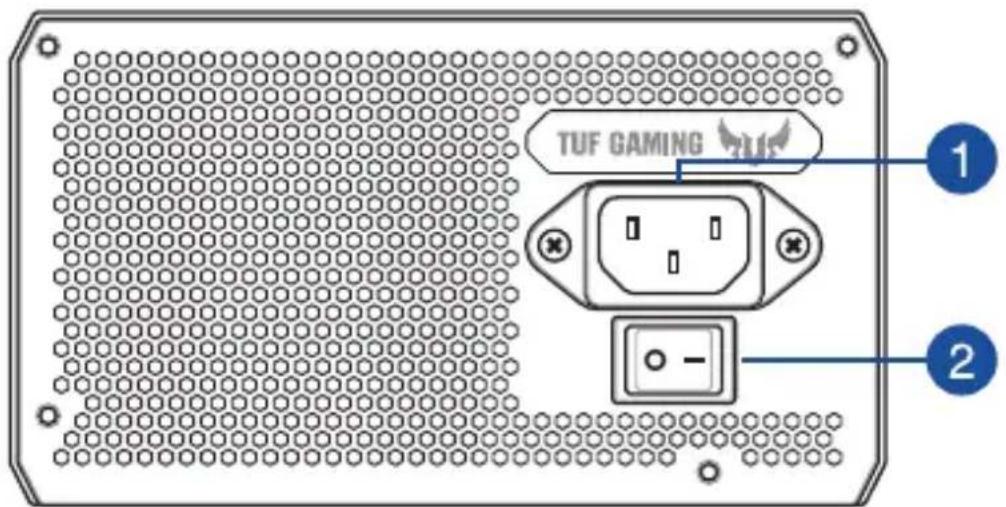

Panorama del prodotto

Le immagini del dispositorio hanno scopo puramente illustrativo. Le specifiche reali del prodotto potrebbero variarare a seconda del modello.

Connettor di alimentazione Interruttore di alimentazione

Installazione dell'alimentatore TUF GAMING

Prima di installare o rimuovere i cavi assicuratevi che ilsystema sia spento, e che tutti i cavi di alimentazione diSYSTEMA e dispositivi periferici siano scollegati.

1. Seguite le istruzioni presenti sul manuale del vostro case per installare correttamente l'alimentatore TUF GAMING all'interno del case con le viti in dotazione.
2. Collegate i cavi in dotazione all'alimentatore TUF GAMING.
3. Collegate i connettori di alimentazione alla sched a madre e alle periferiche a seconda delle vostre esigenze. Per conoscere le tipologie dei connettori di alimentazione potetefare riferimento all'elenco seguente.

• I connettori di alimentazione potrebbero variate a seconda del modello di alimentatore TUF GAMING.

• Per ulteriori informazioni sulla posizione e sul collegamento dei connettori di alimentazione indicati di seguito fate riferimento al manuale della vostra schedà madre.

• Collegate il Connetto di alimentazione principale a 24 o 20 pin al connetto di alimentazione della schedà madre.

• Collegate il Connettore di alimentazione CPU +12V a 4+4 pin al socket di alimentazione per la CPU sulla schedà madre.
• Collegate il Connettore di alimentazione periferica a 4 pin ai dispositivi periferici se necessario.

• Collegate il Connettore di alimentazione PCI-E +12V alla scheda grafica PCI-E.
  Collegate il Connettore di alimentazione SATA ai dispositivi con interfaccia Serial ATA.

• Collegate l'alimentatore TUF GAMING ad una presa di corrente tramite il cavo di alimentazione in dotazione.

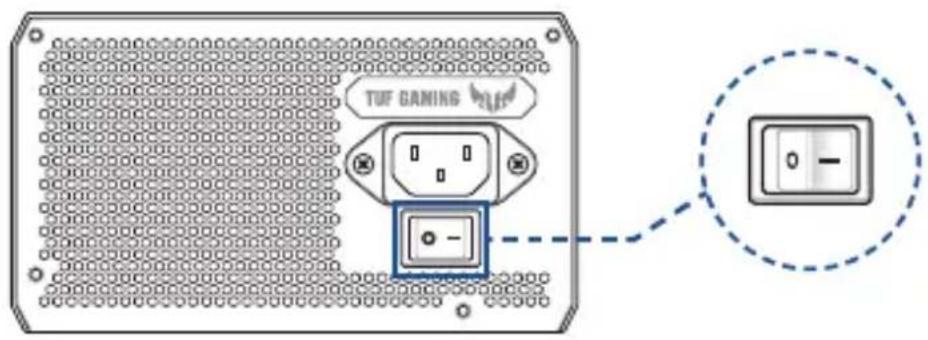

• Spostate l'Interruttore di alimentazione nella posizione "I" per accendere l'alimentatore...

Informazioni sulla sicurezza

• All'interno dell'alimentatore sono presenti tensioni elevate, è estremamente pericoloso aprire l'alimentatore per tentare di ripararlo o pulirlo. Non aprite MAI, in nessuna circostanza, l'alimentatore.
• La garanzia sare nulla se aprite la cover dell'alimentatore; all'interno dell'alimentatore non ci sono parti riparabili.
• NON inserte alcun oggetto all'interno dell'alimentatore.
• NON posizionate alcun oggett di fronte alla ventola, o all'area di ventilazione dell'alimentatore, che potrebbe ostruire o limitare il flusso dell'aria.
  USATE SOLAMENTE i cavi modulari forniti in dotazione con l'alimentatore.
• NON usate l'alimentatore se nelle vicinanze è presente dell'acqua, o in ambienti ad elevata temperatura o umidità.
• L'alimentatore deve essere utilizzato in ambienti con condizioni adeguate. (Temperatura operativa: da 0^ a 40^ , umidità relativa: da 5% a 95% ).
• L'alimentatore è stato progettato per essere utilizzato all'interno di un computer e non all'esterno o all'aperto.
• La mancata osservanza delle istruzioni del produttore e/o delle istruzioni sulla sicurezza annullerà immediatamente tutte le garanzie relative.

Etichette di conformità e avviso

0603haueHna,ncnoIb3yeMbIe B pyKOBoDCTBe

B pykoBoCTBe BCTpeaIOTc BbIeJIeHHbIe XnHbIM WpNΦTOM npImeuaHn I npEynpeJxHn, KOToPbIe CNeDyET NMeTb B BVny.

ONACHO/BHIMAHHE: INΦopMaζη O ΣeɪCTBnax, KOTOpbIe MOrγT npINBeCTN K 6bITOBbIM TpaBMam.

Comutator de pornire Comutator pornire/oppire
