Τύπος προϊόντος	Τροφοδοτικό
Μάρκα	ASUS
Μοντέλο	TUF GAMING 750B
Ονομαστική ισχύς	750 W
Κύριοι σύνδεσμοι	24 ακίδων (ATX), 4+4 ακίδων (CPU), 6+2 ακίδων (PCIe), SATA, περιφερειακά 4 ακίδων
Ανεμιστήρας	Ενσωματωμένος
Διαστάσεις (κατά προσέγγιση)	150 x 140 x 86 mm (format ATX)
Βάρος (κατά προσέγγιση)	2 kg
Τάση εισόδου	100-240 V CA
Πιστοποίηση απόδοσης	80+ Bronze
Ενσωματωμένες προστασίες	OVP, OCP, SCP, OPP, OTP
Θερμοκρασία λειτουργίας	0°C έως 40°C
Σχετική υγρασία λειτουργίας	5% έως 95%
Προβλεπόμενη χρήση	Ενσωμάτωση σε επιτραπέζιο υπολογιστή
Ασφάλεια	Μην ανοίγετε το περίβλημα, χρησιμοποιείτε μόνο τα παρεχόμενα καλώδια
Συντήρηση	Καθαρίστε το εξωτερικό με ένα στεγνό πανί, μην φράζετε τον αερισμό

Συχνές ερωτήσεις - TUFGaming750B ASUS

Πώς να εγκαταστήσετε το τροφοδοτικό TUF GAMING 750B;

Αρχικά, στερεώστε το τροφοδοτικό στο πλαίσιο με τις παρεχόμενες βίδες. Στη συνέχεια, συνδέστε τα καλώδια: τον κύριο σύνδεσμο 24 ακίδων στη μητρική πλακέτα, τον σύνδεσμο CPU 4+4 ακίδων στην υποδοχή τροφοδοσίας του επεξεργαστή, τους συνδέσμους PCIe 6+2 ακίδων στην κάρτα γραφικών και τα καλώδια SATA στις περιφερειακές συσκευές. Τέλος, συνδέστε το καλώδιο τροφοδοσίας ρεύματος και γυρίστε τον διακόπτη στη θέση 'I'.

Ποια καλώδια παρέχονται με το τροφοδοτικό;

Το τροφοδοτικό συνοδεύεται από ένα κύριο καλώδιο τροφοδοσίας 24 ακίδων (ή 20 ακίδων), ένα καλώδιο CPU 4+4 ακίδων, ένα καλώδιο PCIe 6+2 ακίδων, καλώδια SATA, ένα περιφερειακό καλώδιο 4 ακίδων και το καλώδιο τροφοδοσίας ρεύματος.

Μπορώ να χρησιμοποιήσω αρθρωτά καλώδια από άλλο τροφοδοτικό;

Όχι, πρέπει να χρησιμοποιείτε μόνο τα παρεχόμενα καλώδια με αυτό το τροφοδοτικό. Η χρήση καλωδίων άλλων εμπορικών σημάτων ή μοντέλων μπορεί να προκαλέσει βλάβη στα εξαρτήματα και να ακυρώσει την εγγύηση.

Τι να κάνω αν ο ανεμιστήρας του τροφοδοτικού δεν περιστρέφεται;

Ελέγξτε ότι ο διακόπτης είναι στη θέση 'I' και ότι το καλώδιο ρεύματος είναι συνδεδεμένο. Αν το τροφοδοτικό βρίσκεται υπό χαμηλό φορτίο, ο ανεμιστήρας μπορεί να μην περιστρέφεται (ημιπαθητική λειτουργία). Αν το πρόβλημα επιμένει, επικοινωνήστε με την υποστήριξη της ASUS.

Είναι επικίνδυνο να ανοίξω το τροφοδοτικό;

Ναι, εξαιρετικά επικίνδυνο. Μην ανοίγετε ποτέ το περίβλημα καθώς παραμένουν υψηλές εσωτερικές τάσεις ακόμα και μετά την αποσύνδεση. Κανένα εσωτερικό εξάρτημα δεν μπορεί να επισκευαστεί από τον χρήστη.

Ποια είναι η μέγιστη θερμοκρασία λειτουργίας;

Η συνιστώμενη θερμοκρασία λειτουργίας είναι 0°C έως 40°C. Η σχετική υγρασία πρέπει να είναι μεταξύ 5% και 95%.

Το τροφοδοτικό είναι συμβατό με τη μητρική μου πλακέτα;

Ναι, είναι συμβατό με οποιαδήποτε μητρική πλακέτα διαθέτει σύνδεσμο ATX 24 ακίδων και σύνδεσμο CPU 4+4 ακίδων. Ελέγξτε τις απαιτήσεις της κάρτας γραφικών σας για τον αριθμό των συνδέσμων PCIe.

Τι να κάνω σε περίπτωση υπερθέρμανσης του τροφοδοτικού;

Βεβαιωθείτε ότι ο αερισμός δεν είναι φραγμένος και ότι το τροφοδοτικό βρίσκεται σε περιβάλλον με θερμοκρασία δωματίου (<40°C). Αν το τροφοδοτικό απενεργοποιηθεί αυτόματα, αφήστε το να κρυώσει πριν το επανεκκινήσετε.

Το τροφοδοτικό κάνει θόρυβο. Είναι φυσιολογικό;

Ένας ελαφρός θόρυβος από τον ανεμιστήρα είναι φυσιολογικός. Αν ο θόρυβος είναι μη φυσιολογικός (τρίξιμο, κλαγγή), ελέγξτε ότι κανένα καλώδιο δεν εμποδίζει τον ανεμιστήρα. Αν ο θόρυβος επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση.

Πώς να καθαρίσω το τροφοδοτικό;

Αποσυνδέστε το τροφοδοτικό και καθαρίστε το εξωτερικό με ένα μαλακό, στεγνό πανί. Μην χρησιμοποιείτε υγρό και μην εισάγετε κανένα αντικείμενο στα ανοίγματα. Μην καθαρίζετε ποτέ το εσωτερικό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TUFGaming750B ASUS

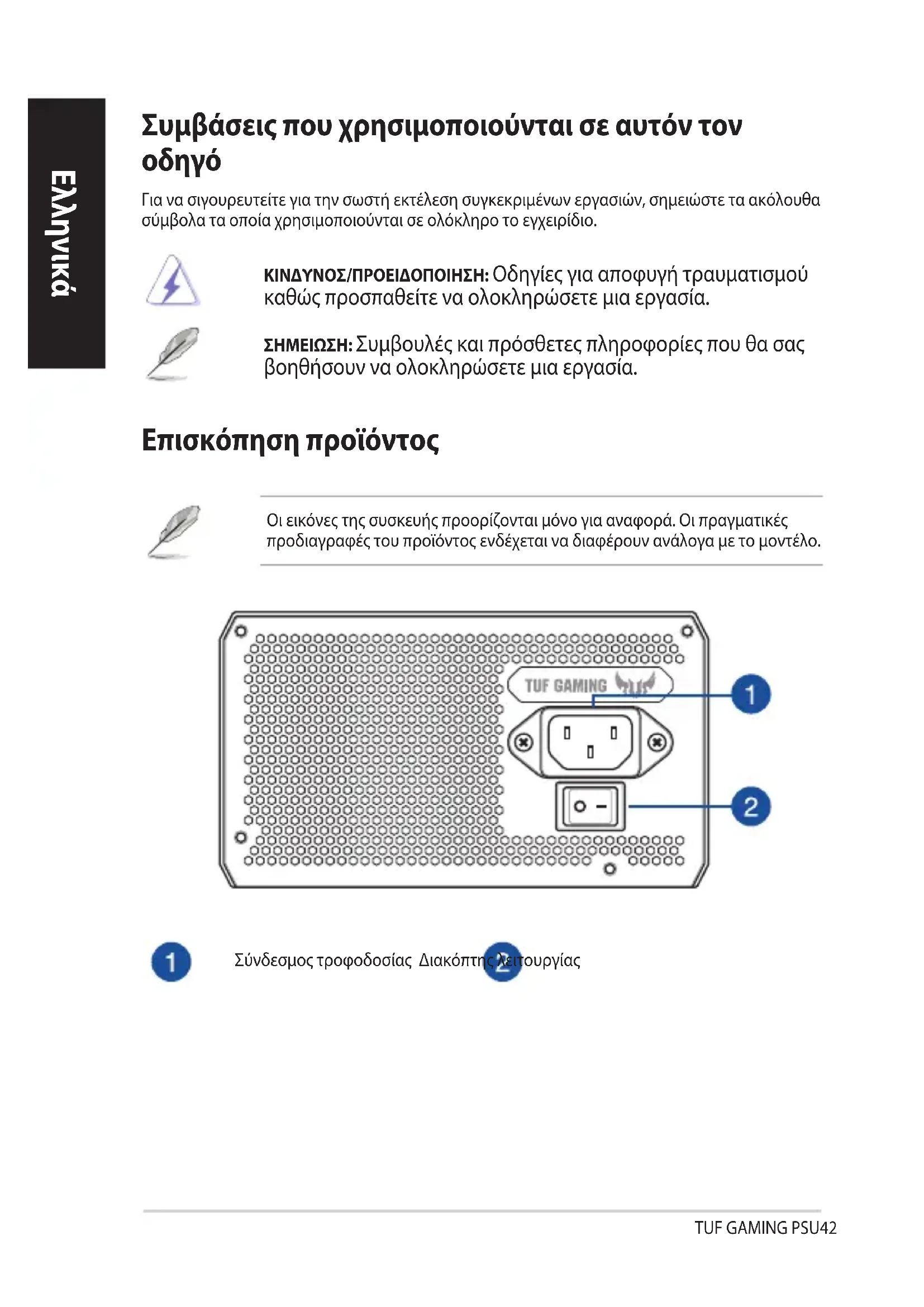

Συμβάσεις που χρησιμοποιούνται σε αυτόν τον οδηγό

Η παρούσα οδηγία αφορά την τελική συναρμολόγηση έργων, σύμφωνα με τα ακόλουθα σημεία τα οποία χρησιμοποιούνται συχνά στο εγχειρίδιο.

ΚΙΝΔΥΝΟΣ/ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οδηγίες για αποφυγή τραυματισμού. Ακολουθείτε πάντα τις οδηγίες για να ολοκληρώσετε την εργαία.

ΣΗΜΕΙΩΣΗ: Οδός και προέτος πληροφορίες για να ολοκληρώσετε την εργασία.

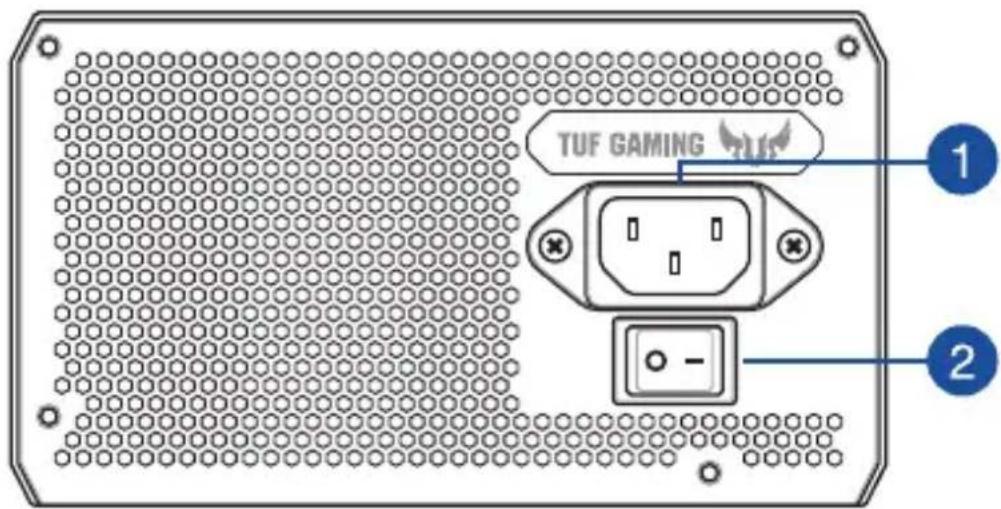

Επισκόπηση προϊόντος

Οι είσοδοι της συσκευής προορίζονται μόνο για άνδρα. Οι πρακτικές προδιαγραφές του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο.

Σύνδεσμος τροφοδοσίας Διακόπτης λειτουργίας

Εγκατάσταση της μονάδας τροφοδοσίας TUF GAMING

Πριν καταχωρίσετε τα καλώδια, βεβαιωθείτε ότι το σύστημα είναι απενεργοποιημένο και ότι τα καλώδια τροφοδοσίας του συστήματος και όλων των συνδεδεμένων συσκευών έχουν αποσυνδεθεί.

1. Ακολουθήστε τις οδηγίες του εγχειριδίου του πλαισίου σας και τοποθετήστε τη μονάδα τροφοδοσίας TUF GAMING στο πλαίσιο χρησιμοποιώντας τις ίδιες βίδες στερέωσης. 2. Συνδέστε τα παρεχόμενα καλώδια στη μονάδα τροφοδοσίας TUF GAMING.
2. Συνδέστε τους συνδέσμους τροφοδοσίας στη μητρική πλακέτα και τις περιφερειακές συσκευές σύμφωνα με τις προτιμήσεις σας. Μπορείτε να ανατρέξετε στην παρακάτω λίστα για να ελέγξετε τις συσκευές στις οποίες μπορεί να συνδεθεί κάθε σύνδεσμος τροφοδοσίας.

Οι σύνδεσμοι τροφοδοσίας μπορεί να διαφέρουν ανάλογα με τα διάφορα μοντέλα των τροφοδοτικών TUF GAMING. Ανατρέξτε στο εγχειρίδιο χρήσης της μητρικής πλακέτας για περισσότερες πληροφορίες σχετικά με τη θέση και τη σύνδεση των συνδέσμων τροφοδοσίας που αναφέρονται παρακάτω.

Συνδέστε τον κεντρικό σύνδεσμο τροφοδοσίας 24 ακίδων ή 20 ακίδων στον σύνδεσμο τροφοδοσίας 24 ή 20 ακίδων της μητρικής πλακέτας. - Συνδέστε τον σύνδεσμο τροφοδοσίας 4+4 ακίδων CPU +12V στην υποδοχή τροφοδοσίας της CPU στη μητρική πλακέτα. Συνδέστε τον περιφερειακό σύνδεσμο τροφοδοσίας 4 ακίδων στις περιφερειακές συσκευές, εάν χρειάζεται. Συνδέστε τον σύνδεσμο τροφοδοσίας PCI-E +12V 6+2 ακίδων στην κάρτα γραφικών PCI-E. - Συνδέστε τον σύνδεσμο τροφοδοσίας SATA σε συσκευές με διεπαφή Serial ATA.

1. Συνδέστε τη μονάδα τροφοδοσίας TUF GAMING σε μια πηγή τροφοδοσίας χρησιμοποιώντας το παρεχόμενο καλώδιο τροφοδοσίας.

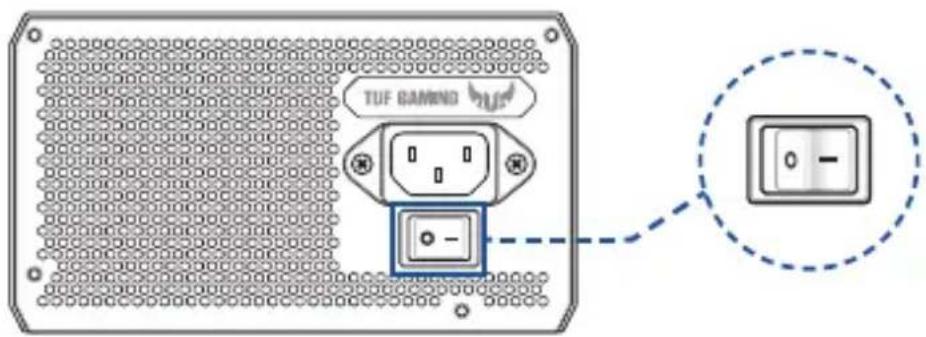

2. Θέστε τον διακόπτη λειτουργίας στη θέση "I" για να ενεργοποιήσετε τη μονάδα τροφοδοσίας.

πληροφορίες για την ασφάλεια

• Λόγω των υψηλών τάσεων στο εσωτερικό της μονάδας τροφοδοσίας, το άνοιγμα του περιβλήματος ή η προσθήκη επισκευής/καθαρισμού της μονάδας τροφοδοσίας συνεπάγονται υψηλό κίνδυνο. Εν προκειμένω, σε καμία περίπτωση δεν ανοίγετε τη μονάδα τροφοδοσίας. Η εγγύηση θα ακυρωθεί αν αφαιρέσετε το κάλυμμα της μονάδας τροφοδοσίας. Δεν υπάρχουν μέρη στη μονάδα τροφοδοσίας που να μπορούν να επισκευαστούν.
• Μην εισάγετε αντικείμενα στη μονάδα τροφοδοσίας. Μην τοποθετείτε αντικείμενα πάνω από τον αεραγωγό ή την είσοδο του τροφοδοτικού που μπορεί να εμποδίσουν ή να περιορίσουν τη ροή του αέρα. Χρησιμοποιείτε μόνο τα κατάλληλα καλώδια που συνοδεύουν το τροφοδοτικό.
• ΜΗΝ χρησιμοποιείτε τη μονάδα τροφοδοσίας κοντά σε νερό ή περιβάλλον υψηλής θερμοκρασίας ή υψηλής υγρασίας. Η μονάδα τροφοδοσίας πρέπει να λειτουργεί σε κατάλληλο περιβάλλον. (Θερμοκρασία λειτουργίας: 0°C έως 40°C, Σχετική υγρασία: 5% ως 95%) Το τροφοδοτικό προορίζεται για ενσωμάτωση σε υπολογιστή και δεν προορίζεται για εξωτερική χρήση ή χρήση σε εξωτερικούς χώρους. Η μη συμμόρφωση με τις οδηγίες του κατασκευαστή και με οποιαδήποτε άλλη οδηγία ασφαλείας θα ακυρώσει αμέσως όλες τις εγγυήσεις.

Τηρείτε τις ειδοποιήσεις ΟΤΙΚΕΤΕÇ
