Tipo de produto	Fonte de alimentação
Marca	ASUS
Modelo	TUF GAMING 750B
Potência nominal	750 W
Conectores principais	24 pinos (ATX), 4+4 pinos (CPU), 6+2 pinos (PCIe), SATA, periféricos 4 pinos
Ventilador	Integrado
Dimensões (aprox.)	150 x 140 x 86 mm (formato ATX)
Peso (aprox.)	2 kg
Tensão de entrada	100-240 V CA
Certificação de eficiência	80+ Bronze
Proteções integradas	OVP, OCP, SCP, OPP, OTP
Temperatura de funcionamento	0°C a 40°C
Umidade relativa de funcionamento	5% a 95%
Uso previsto	Integração em um computador de mesa
Segurança	Não abrir a caixa, usar apenas os cabos fornecidos
Manutenção	Limpar o exterior com um pano seco, não obstruir a ventilação

Perguntas frequentes - TUFGaming750B ASUS

Como instalar a fonte de alimentação TUF GAMING 750B?

Primeiro fixe a fonte no chassi usando os parafusos fornecidos. Em seguida, conecte os cabos: o conector principal de 24 pinos na placa-mãe, o conector CPU de 4+4 pinos no soquete de alimentação do processador, os conectores PCIe de 6+2 pinos na placa de vídeo e os cabos SATA nos periféricos. Por fim, conecte o cabo de alimentação CA e ligue o interruptor em "I".

Quais cabos são fornecidos com a fonte de alimentação?

A fonte é fornecida com um cabo de alimentação principal de 24 pinos (ou 20 pinos), um cabo CPU de 4+4 pinos, um cabo PCIe de 6+2 pinos, cabos SATA, um cabo periférico de 4 pinos e o cabo de alimentação CA.

Posso usar cabos modulares de outra fonte de alimentação?

Não, você deve usar apenas os cabos fornecidos com esta fonte. O uso de cabos de outras marcas ou modelos pode danificar os componentes e anular a garantia.

O que fazer se o ventilador da fonte de alimentação não girar?

Verifique se o interruptor está em "I" e se o cabo de alimentação está conectado. Se a fonte estiver sob baixa carga, o ventilador pode não girar (função semipassiva). Se o problema persistir, entre em contato com o suporte da ASUS.

É perigoso abrir a fonte de alimentação?

Sim, extremamente perigoso. Nunca abra a caixa pois altas tensões internas persistem mesmo após desconexão. Nenhum componente interno é reparável pelo usuário.

Qual é a temperatura máxima de funcionamento?

A temperatura de funcionamento recomendada é de 0°C a 40°C. A umidade relativa deve estar entre 5% e 95%.

A fonte de alimentação é compatível com minha placa-mãe?

Sim, é compatível com qualquer placa-mãe que possua um conector ATX de 24 pinos e um conector CPU de 4+4 pinos. Verifique as necessidades da sua placa de vídeo quanto ao número de conectores PCIe.

O que fazer em caso de superaquecimento da fonte?

Certifique-se de que a ventilação não está obstruída e que a fonte está em ambiente com temperatura ambiente (<40°C). Se a fonte desligar automaticamente, deixe-a esfriar antes de reiniciar.

A fonte de alimentação está fazendo barulho. Isso é normal?

Um leve ruído do ventilador é normal. Se o ruído for anormal (chiado, estalos), verifique se nenhum cabo está obstruindo o ventilador. Se o ruído persistir, entre em contato com o serviço pós-venda.

Como limpar a fonte de alimentação?

Desconecte a fonte e limpe o exterior com um pano macio e seco. Não use líquidos e não insira objetos nas aberturas. Nunca limpe o interior.

MANUAL DE UTILIZADOR TUFGaming750B ASUS

Guia de início rápido (ES)

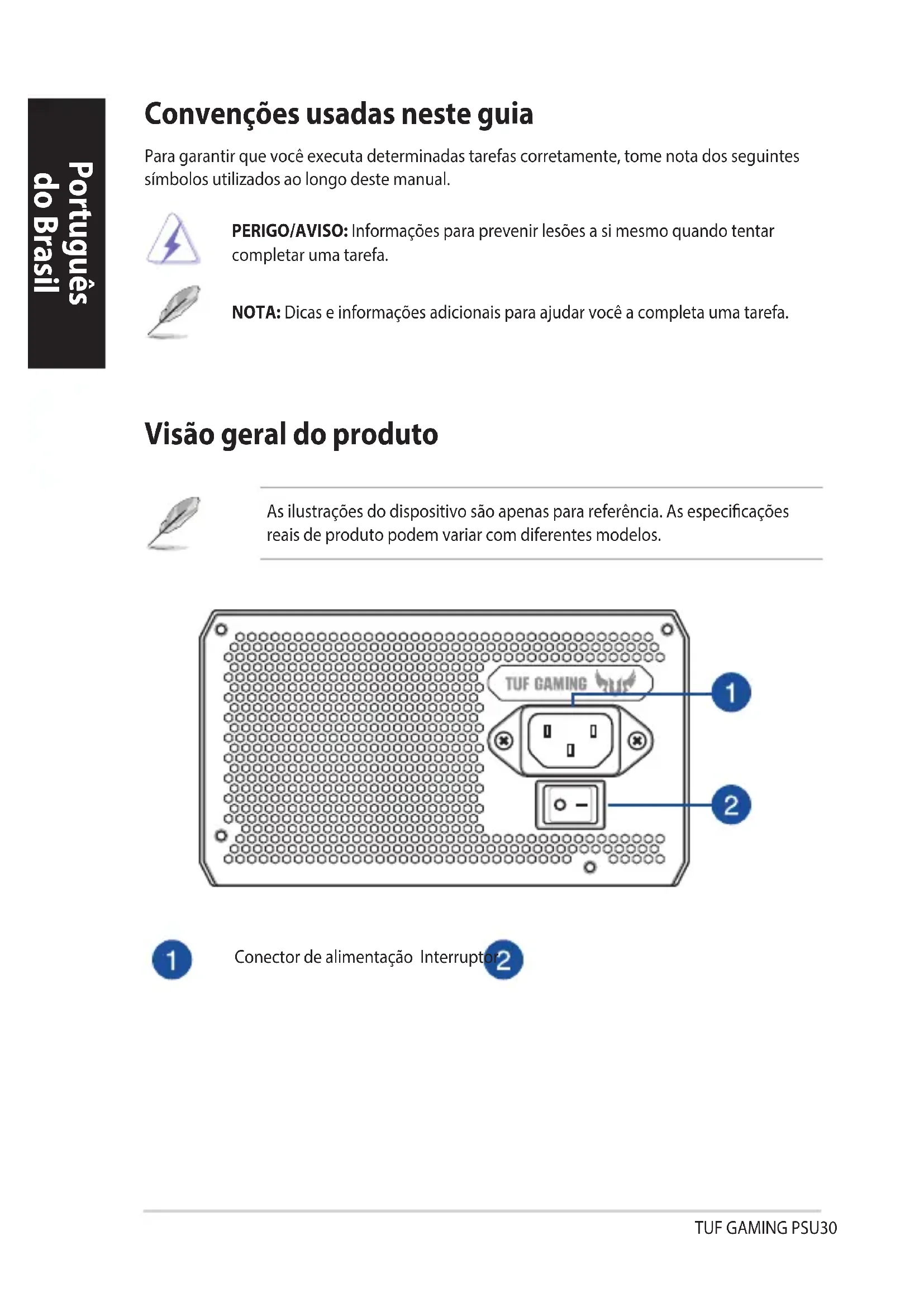

Convenções usadas neste guia

Para garantir que você executa determinadas tarefas corretamente, tome nota dos seguintes símbolos utilizados ao longo deste manual.

PERIGO/AVISO: Informações para prevenir lesões a si mesmo ao tentar completar uma tarefa.

NOTA: Dicas e informações adicionais para ajudar você a completar uma tarefa.

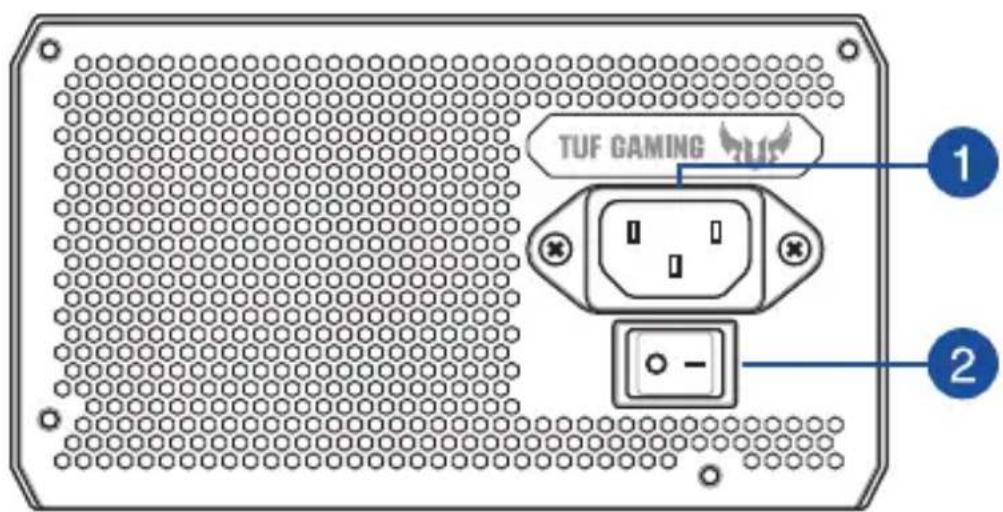

Visão geral do produto

As ilustrações do dispositivo são apenas para referência. As especificações reais do produto podem variar de acordo com o modelo.

Conector de alimentação Interruptor 2

Instalando sua Fonte de Alimentação TUF GAMING

Antes de instalar ou remover os cabos, certifique-se de que o sistema está desligado e que todos os cabos de alimentação do sistema e todos os dispositivos a ele ligados estão desligados.

1. Siga as instruções do manual do seu chassis e fixe a sua fonte de alimentação TUF GAMING no chassis através dos parafusos de montagem.
2. Conecte os cabos empacotados à sua fonte de alimentação TUF GAMING.
3. Ligue os conectores de alimentação à sua placa-mãe e dispositivos periféricos de acordo com sua preferência. Consulte a lista abaixo para verificar quais dispositivos cada conector de energia pode alimentar.

• Os conectores de alimentação podem variar entre diferentes modelos de fontes de alimentação TUF GAMING.
• Consulte o manual do usuário da sua placa-mãe para obter mais informações sobre a localização e a conexão dos conectores de alimentação mencionados abaixo.
• Ligue o pino 20 ou 24 do Conector de Alimentação Principal ao conector de alimentação de 24 pinos ou 20 pinos da placa-mãe.
• Ligue o conector de alimentação da CPU de 4+4 pinos +12V à tomada de energia do CPU na placa-mãe.
• Ligue o conector de alimentação periférica de 4 pinos aos dispositivos periféricos, se necessário. Ligue o conector de alimentação PCI-E +12V de 6+2 pinos à placa gráfica PCI-E.

Ligue o conector de alimentação SATA aos dispositivos com uma interface Serial ATA.

1. Ligue a sua fonte de alimentação TUF GAMING a uma fonte de alimentação usando o cabo de alimentação fornecido.

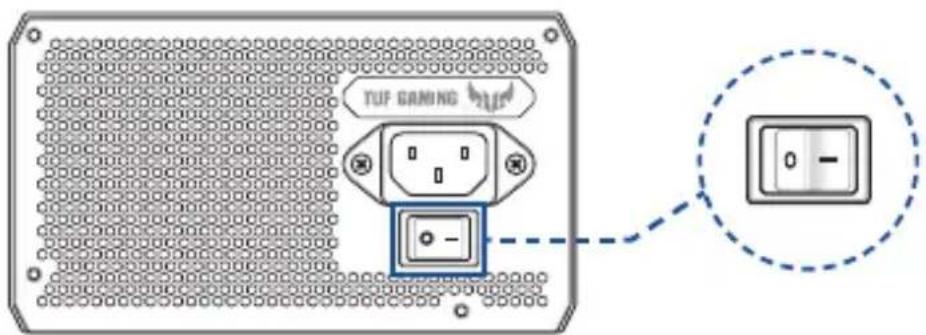

2. Gire a Chave de Energia para a posição "I" para ligar a fonte de alimentação.

Informações de segurança

• Tensões elevadas presentes na fonte de alimentação, é extremamente perigoso abrir a caixa de alimentação ou tentar reparar/limpar a fonte de alimentação. Você NUNCA deve, sob quaisquer circunstâncias, abrir a unidade da fonte de alimentação.
• A garantia está anulada se a tampa da fonte de alimentação for aberta; não existem componentes para manutenção no interior da unidade de alimentação.
• NÃO insira objetos na unidade de fonte de alimentação.
• NÃO coloque objetos na frente do ventilador ou na área de ventilação da fonte de alimentação que possam obstruir ou restringir o fluxo de ar.
• UTILIZE APENAS os cabos modulares da fonte de alimentação.
• NÃO utilize a unidade de fonte de alimentação perto de água, ou em ambientes de umidade elevada ou alta temperatura.
• A unidade de fonte de alimentação deve ser operada em ambiente apropriado. (Temperatura operacional: 0°C a 40°C, Umidade Relativa: 5% a 95%)
• A fonte de alimentação é para integração em um computador, e não se destina para uso externo ou ao ar livre.
• O não cumprimento de quaisquer instruções do fabricante e qualquer uma das instruções de segurança anulará imediatamente todas as garantias.

Etiquetas de aviso

Convenções usadas neste guia

Se você executou os procedimentos corretamente, preste atenção aos seguintes símbolos no manual.

PERIGO/AVISO: Informações para prevenir ferimentos ao executar tarefas.

Informações de segurança

Convenções usadas neste guia

Para garantir que execute determinadas tarefas corretamente, observe os seguintes símbolos usados ao longo deste manual.

PERIGO/AVISO: Informações para evitar ferimentos ao tentar realizar uma tarefa.

NOTA: Sugestões e informações adicionais que ajudam a realizar uma tarefa.

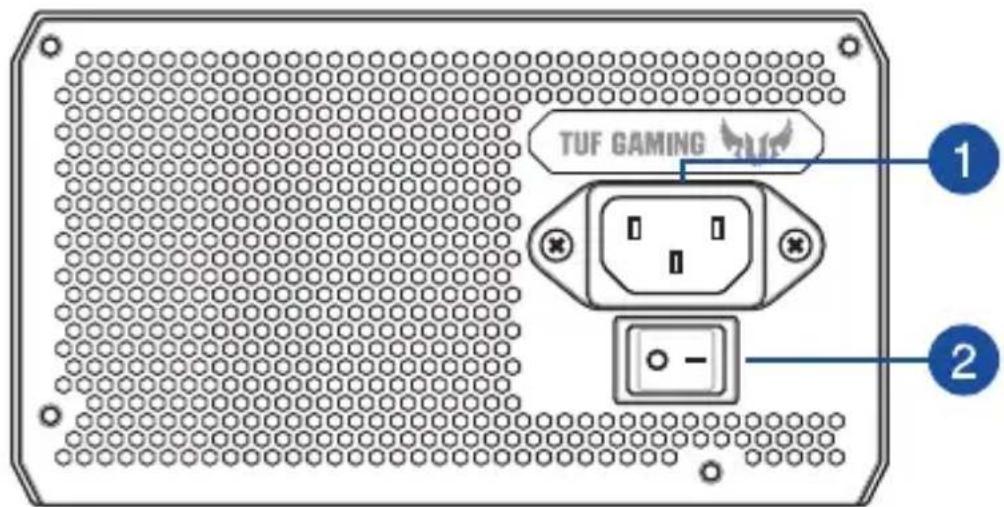

Descrição geral do produto

As ilustrações do dispositivo servem apenas como referência. As especificações reais do produto poderão variar de acordo com o modelo.

Conector de alimentação, Interruptor de alimentação

Instalar a fonte de alimentação TUF GAMING

Antes de instalar ou remover cabos, certifique-se de que o sistema está desligado e todos os cabos de alimentação do sistema e restantes dispositivos estão desligados.

1. Siga as instruções no manual do chassis e fixe a fonte de alimentação TUF GAMING no chassis usando os parafusos de montagem.
2. Ligue os cabos fornecidos à fonte de alimentação TUF GAMING.
3. Ligue os conectores de alimentação à placa principal e aos dispositivos periféricos de acordo com as suas preferências. Pode consultar a lista abaixo para verificar a que dispositivos pode ser ligado cada conector de alimentação.

• Os conectores de alimentação podem diferir de acordo com o modelo da fonte de alimentação TUF GAMING.
• Consulte o manual do utilizador da placa principal para obter mais informações sobre o local e ligação dos conectores de alimentação indicados abaixo.
• Ligue o conector de alimentação principal de 24 ou 20 pinos ao conector de alimentação de 24 ou 20 pinos da placa principal.
• Ligue o conector de alimentação da CPU de 4+4 pinos e +12 V à tomada de alimentação da CPU na placa principal.

Ligue o conector de alimentação periférico de 4 pinos aos dispositivos periféricos, se necessário. Ligue o conector de alimentação PCI-E de 6+2 pinos e +12 V à placa gráfica PCI-E. Ligue o conector de alimentação SATA aos dispositivos com interface Serial ATA.

1. Ligue a fonte de alimentação TUF GAMING a uma tomada elétrica usando o cabo de alimentação fornecido.

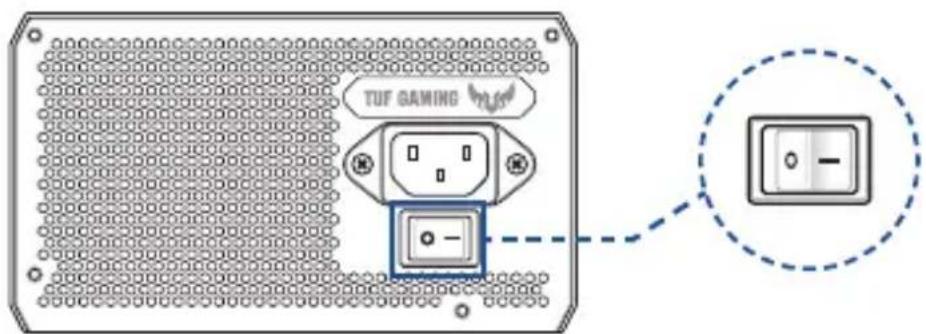

2. Coloque o interruptor de alimentação na posição "I" para ligar a fonte de alimentação.

Informações de segurança

• No interior da fonte de alimentação existem tensões altas. É extremamente perigoso abrir a caixa da fonte de alimentação ou tentar reparar/limpar a fonte de alimentação. Não deve NUNCA, em nenhuma circunstância, abrir a fonte de alimentação.
• A garantia perde a validade se a caixa da fonte de alimentação for aberta. Não existem componentes reparáveis no interior da fonte de alimentação.
• NÃO insira quaisquer objetos no interior da fonte de alimentação.
• NÃO coloque objetos à frente do ventilador ou da área de ventilação da fonte de alimentação que possam obstruir ou limitar a circulação de ar.
• UTILIZE APENAS os cabos modulares fornecidos com a fonte de alimentação.
• NÃO utilize a fonte de alimentação perto de água ou em ambientes com temperatura ou humidade elevadas.
• A fonte de alimentação deve ser utilizada num ambiente adequado. (Temperatura de funcionamento: 0°C a 40°C , Humidade relativa: 5 % a 95 %)
• A fonte de alimentação destina-se a ser integrada num computador e não utilizada externamente.
• O não cumprimento de alguma das instruções do fabricante ou quaisquer instruções de segurança anulará imediatamente todas as garantias.

Etiquetas de aviso
