Produkttype	Strømforsyning
Merke	ASUS
Modell	TUF GAMING 750B
Nominell effekt	750 W
Hovedkontakter	24-pinners (ATX), 4+4-pinners (CPU), 6+2-pinners (PCIe), SATA, 4-pinners periferi
Vifte	Innebygd
Mål (ca.)	150 x 140 x 86 mm (ATX-formfaktor)
Vekt (ca.)	2 kg
Inngangsspenning	100-240 V AC
Effektivitetsertifisering	80+ Bronze
Innebygde beskyttelser	OVP, OCP, SCP, OPP, OTP
Driftstemperatur	0 °C til 40 °C
Relativ luftfuktighet ved drift	5 % til 95 %
Tiltenkt bruk	Integrering i en stasjonær datamaskin
Sikkerhet	Ikke åpne kabinettet, bruk kun medfølgende kabler
Vedlikehold	Rengjør utsiden med en tørr klut, ikke blokker ventilasjon

Ofte stilte spørsmål - TUFGaming750B ASUS

Hvordan installere TUF GAMING 750B strømforsyning?

Fest først strømforsyningen i kabinettet med de medfølgende skruene. Koble deretter kablene: hovedkontakten 24-pinners til hovedkortet, CPU-kontakten 4+4-pinners til prosessorens strømtilkobling, PCIe-kontaktene 6+2-pinners til skjermkortet, og SATA-kablene til periferiutstyr. Til slutt kobler du strømledningen og setter bryteren på 'I'.

Hvilke kabler følger med strømforsyningen?

Strømforsyningen leveres med en hovedstrømkabel 24-pinners (eller 20-pinners), en CPU-kabel 4+4-pinners, en PCIe-kabel 6+2-pinners, SATA-kabler, en periferikabel 4-pinners, og strømledningen.

Kan jeg bruke modulære kabler fra en annen strømforsyning?

Nei, du må kun bruke de medfølgende kablene med denne strømforsyningen. Bruk av kabler fra andre merker eller modeller kan skade komponentene og ugyldiggjøre garantien.

Hva gjør jeg hvis viften på strømforsyningen ikke går?

Sjekk at bryteren står på 'I' og at strømledningen er tilkoblet. Hvis strømforsyningen er under lav belastning, kan viften være stille (semi-passiv funksjon). Hvis problemet vedvarer, kontakt ASUS support.

Er det farlig å åpne strømforsyningen?

Ja, ekstremt farlig. Åpne aldri kabinettet fordi høye interne spenninger vedvarer selv etter frakobling. Ingen interne komponenter kan repareres av brukeren.

Hva er maksimal driftstemperatur?

Anbefalt driftstemperatur er 0 °C til 40 °C. Relativ luftfuktighet bør være mellom 5 % og 95 %.

Er strømforsyningen kompatibel med hovedkortet mitt?

Ja, den er kompatibel med ethvert hovedkort som har en ATX 24-pinners kontakt og en CPU 4+4-pinners kontakt. Sjekk skjermkortets behov for antall PCIe-kontakter.

Hva gjør jeg ved overoppheting av strømforsyningen?

Sørg for at ventilasjonen ikke er blokkert og at strømforsyningen er i et miljø med romtemperatur (<40 °C). Hvis strømforsyningen slår seg av automatisk, la den avkjøles før du starter på nytt.

Strømforsyningen lager støy. Er dette normalt?

Lett viftestøy er normalt. Hvis støyen er unormal (skraping, klirring), sjekk at ingen kabler blokkerer viften. Hvis støyen vedvarer, kontakt kundeservice.

Hvordan rengjøre strømforsyningen?

Koble fra strømforsyningen og rengjør utsiden med en myk, tørr klut. Ikke bruk væske og stikk ingen gjenstander inn i åpningene. Rengjør aldri innsiden.

BRUKSANVISNING TUFGaming750B ASUS

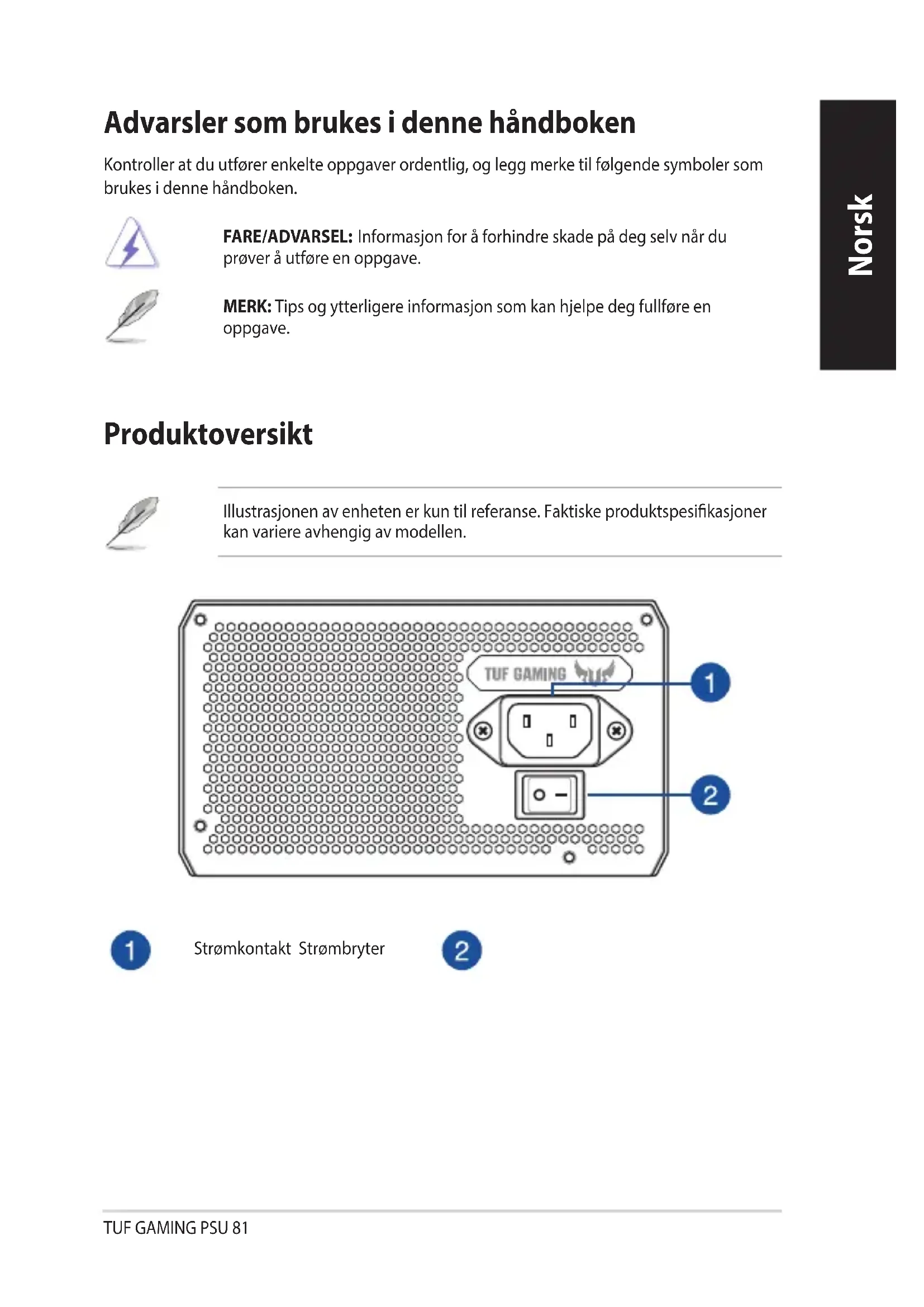

Advarsler somBrukes i donnehandboken

Kontroller at du utfører enkelte oppgaver ordentlig, og legg merke til ffolgende symboler som brukes i/DDne handboken.

FARE/ADVARSEL: Informasjon for a forhindre skade pa deg selv nár du prover a utføre en oppgave.

MERK: Tips og ytterligere informasjon som kan hjelpe deg fullføre en oppgave.

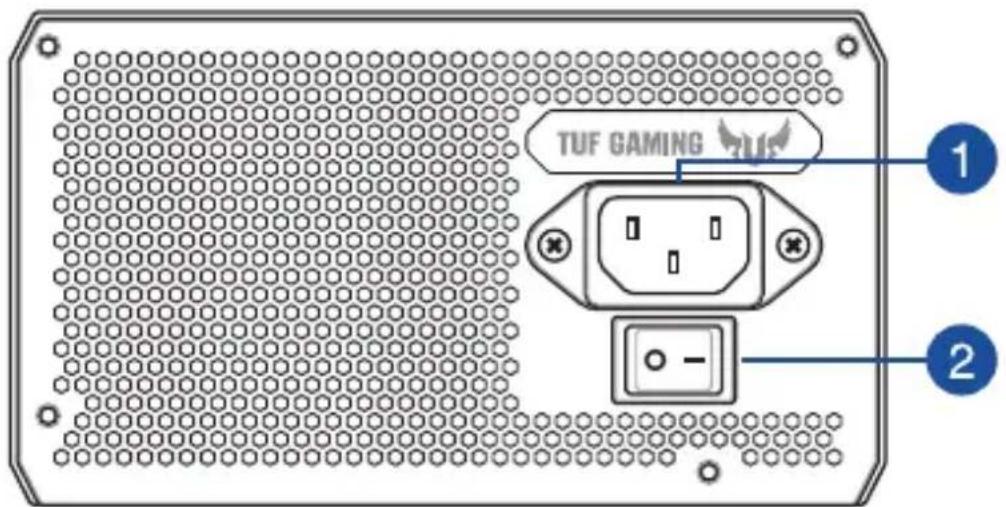

Produktoversikt

Illuminasjonen av encheten er kun til referanse. Faktiske produktspesifikasjoner kan variere avhengig av modellen.

Stromkontakt Strombryter

Installere TUF GAMING-strømforsyningsenhet

För du kobler til aller fra kabler, mä du sorge for at systemet er slätt av og at alle strömkablene til systemet og alle tilkoblede encheter er koblet fra.

1. Følg instruksjonene iBruksanvisingen til kabinettet, og fest TUF GAMINGstrømforsyningsenheten i kabinettet med monteringsskruene.
2. Koble de medfolgende kablene til TUF GAMING-strormforsyningsenheten.
3. Koble strømkontaktene til hovedkortet og periferieenheter etter behov. Se listen nedenfor for a se hvilke enheter strømkontaktene kan kobles til.

• Strømkontaktene kan variere mellom ulike TUF GAMINGstrømforsyningsenhetsmodeller.
• Se i brukerhandboken til hovedkortet for mer informasjon om plassering og tilkobling av strømkontaktene nevnt nedenfor.

Koble 24- eller 20-pinners hovedstrømkontakten til 24- eller 20-pinners strømkontakten på hovedkortet.

Koble til 4+4-pinners CPU 12 V-stromkontakt til CPU-kontakten på hovedkortet.
Koble 4-pinners periferiestromkontakt til periferieenheter om nodvendig.

Koble til 6+2-pinners PCI-E 12 V-strömkontakt til PCI-E-grafikkortet.

Koble SATA-strömkontakten til enheter med et Serial ATA-grensesnitt.

1. Koble TUF GAMING-strømforsyningsenhet til en strømkilde med den medfolgende strømledningen.

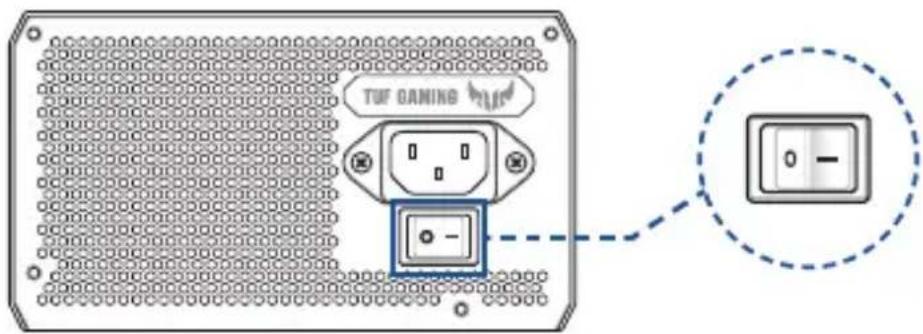

2. Vend strømbryteren til posisjonen «l» for Å slå på strømforsyningen.

Sikkerhetsinformsjon

• Det er høyspenning i strømforsyningen. Det er ekstremt farlig Åapne strømforsyningsboksen eller forsøke Å reparere/rengjore strømforsyningsenheten. Du skal ALDRI, under noen omstendigheter, Åpne strømforsyningsenheten.
• Garantien gjores ugyldig dersom dekselet til stromforsyningsenheten apnes Det er ingen deler i stromforsyningsenheten som kan repareres.
• IKKE sett noen gjenstander inn i strømforsyningsenheten.
• IKKE plasser noen gjenstander foran viften ell er ventilasjonsområdet pa strømforsyningsenheten som kan hindre ell begrense luftstrømmen.
• BRUK KUN de modulare kablene som folger med strømforsyningsenheten.
• IKKE bruk strømforsyningen nær vann eller i miljør med høy temperatur eller høy luftfuktighet.
• Strömforsyningsenheten skal brukes i egnede omgivelser. (Driftstemperatur: 0^ til 40^ , relativ fuktighet: 5 til 95% )
• Strømforsyningsenheten er ment for Å bygges inn i en datamaskin og er ikke beregnet for ekstern eller utendørs bruk.
• Hvis/DDi: i 1000000000000000000000000000000000000000000000000000000000000000

Merknadsetiketter
