Ürün Tipi	Güç Kaynağı
Marka	ASUS
Model	TUF GAMING 750B
Nominal Güç	750 W
Ana Konektörler	24 pin (ATX), 4+4 pin (CPU), 6+2 pin (PCIe), SATA, 4 pin çevre birimleri
Fan	Dahili
Boyutlar (yaklaşık)	150 x 140 x 86 mm (ATX form faktörü)
Ağırlık (yaklaşık)	2 kg
Giriş Gerilimi	100-240 V AC
Verimlilik Sertifikası	80+ Bronze
Dahili Koruma	OVP, OCP, SCP, OPP, OTP
Çalışma Sıcaklığı	0°C ila 40°C
Çalışma Bağıl Nemi	%5 ila %95
Kullanım Amacı	Masaüstü bilgisayara entegrasyon
Güvenlik	Kasayı açmayın, yalnızca verilen kabloları kullanın
Bakım	Dışını kuru bir bezle temizleyin, havalandırmayı tıkamayın

Sık sorulan sorular - TUFGaming750B ASUS

TUF GAMING 750B güç kaynağı nasıl kurulur?

Öncelikle güç kaynağını verilen vidalarla kasaya sabitleyin. Ardından kabloları bağlayın: ana 24 pin konektörü anakarta, 4+4 pin CPU konektörünü işlemci güç soketine, 6+2 pin PCIe konektörlerini ekran kartına ve SATA kablolarını çevre birimlerine. Son olarak, güç kablosunu prize takın ve anahtarı 'I' konumuna getirin.

Güç kaynağı ile hangi kablolar veriliyor?

Güç kaynağı, bir adet 24 pin (veya 20 pin) ana güç kablosu, bir adet 4+4 pin CPU kablosu, bir adet 6+2 pin PCIe kablosu, SATA kabloları, bir adet 4 pin çevre birimi kablosu ve güç kablosu ile birlikte gelir.

Başka bir güç kaynağından modüler kablolar kullanabilir miyim?

Hayır, yalnızca bu güç kaynağı ile verilen kabloları kullanmalısınız. Diğer marka veya modellerin kablolarını kullanmak bileşenlere zarar verebilir ve garantiyi geçersiz kılar.

Güç kaynağının fanı dönmezse ne yapmalıyım?

Anahtarın 'I' konumunda olduğunu ve güç kablosunun takılı olduğunu kontrol edin. Güç kaynağı düşük yük altındaysa fan dönmeyebilir (yarı pasif işlev). Sorun devam ederse ASUS desteği ile iletişime geçin.

Güç kaynağını açmak tehlikeli midir?

Evet, son derece tehlikelidir. Kasayı asla açmayın çünkü fişten çekildikten sonra bile dahili yüksek gerilimler kalır. Hiçbir dahili bileşen kullanıcı tarafından tamir edilemez.

Maksimum çalışma sıcaklığı nedir?

Önerilen çalışma sıcaklığı 0°C ila 40°C arasıdır. Bağıl nem %5 ila %95 arasında olmalıdır.

Güç kaynağı anakartımla uyumlu mu?

Evet, 24 pin ATX konektörü ve 4+4 pin CPU konektörü olan tüm anakartlarla uyumludur. PCIe konektör sayısı için ekran kartınızın ihtiyaçlarını kontrol edin.

Güç kaynağı aşırı ısınırsa ne yapmalıyım?

Havalandırmanın tıkalı olmadığından ve güç kaynağının oda sıcaklığında (<40°C) bir ortamda olduğundan emin olun. Güç kaynağı otomatik olarak kapanırsa, yeniden başlatmadan önce soğumasını bekleyin.

Güç kaynağı ses çıkarıyor. Bu normal mi?

Hafif bir fan sesi normaldir. Ses anormal ise (gıcırtı, tıkırtı), hiçbir kablonun fanı engellemediğini kontrol edin. Ses devam ederse satış sonrası servisi ile iletişime geçin.

Güç kaynağı nasıl temizlenir?

Güç kaynağını fişten çekin ve dışını yumuşak, kuru bir bezle temizleyin. Sıvı kullanmayın ve açıklıklara herhangi bir nesne sokmayın. İçini asla temizlemeyin.

KULLANIM KILAVUZU TUFGaming750B ASUS

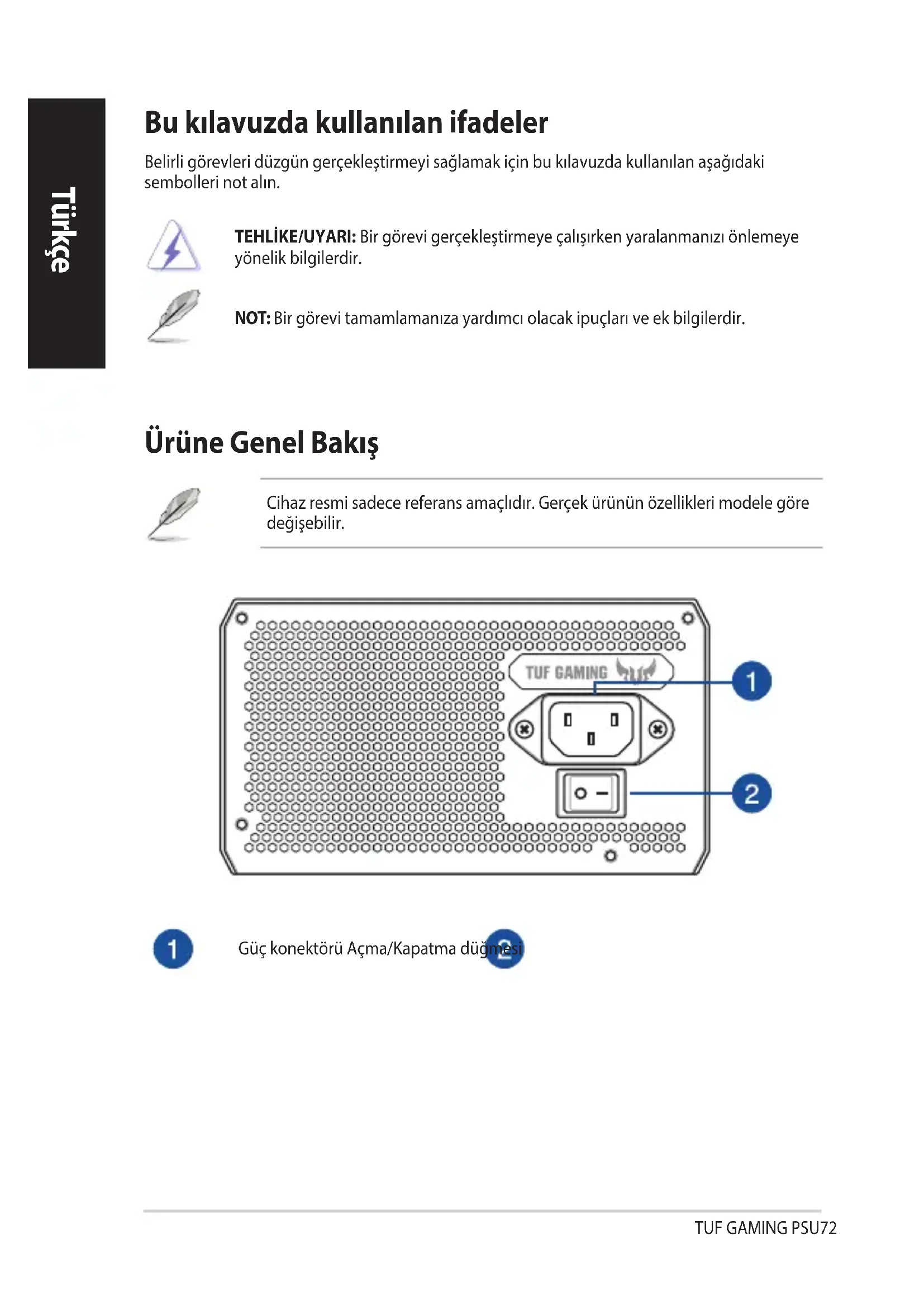

Bu kılavuzda kullanılan ifadeler

Belirli görevleri doğru bir şekilde gerçekleştirmeyi sağlamak için bu kılavuzda kullanılan aşağıdaki sembolleri not edin.

TEHLİKE/UYARI: Bir görevi gerçekleştirmeye çalışırken yaralanmanızı önlemeye yönelik bilgilerdir.

NOT: Bir görevi tamamlamanıza yardımcı olacak ipuçları ve ek bilgilerdir.

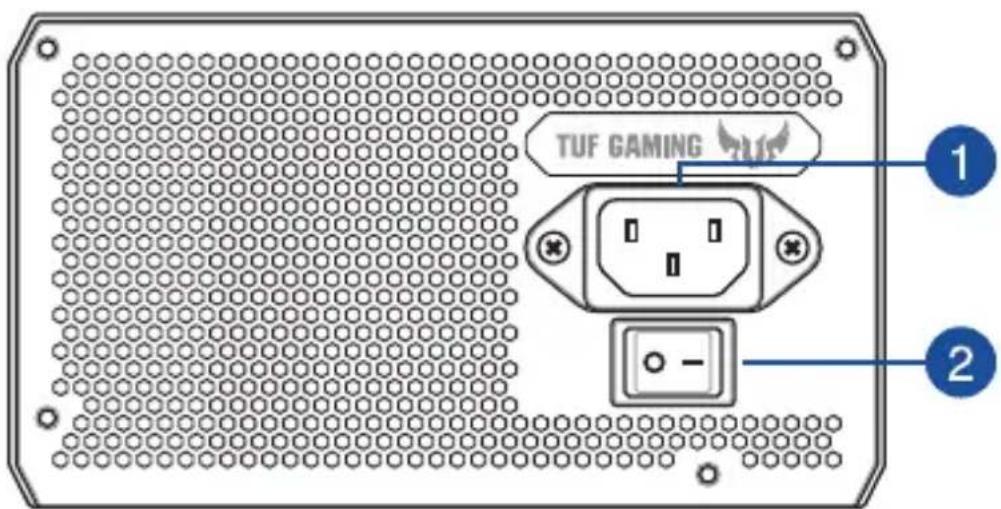

Ürüne Genel Bakış

Cihaz resmi sadece referans amaçlıdır. Gerçek ürünün özellikleri modele göre değişebilir.

Güç konektörü Açma/Kapatma Düğmesi

TUF GAMING Güç Kaynağı Ünitesinin Kurulumu

Kabloları takmadan veya çıkarmadan önce, sistemin kapalı olduğundan, ayrıca sistemin ve ona bağlı olan tüm aygıtların güç kablosu fişlerinin çekildiğinden emin olunuz.

1. Şasi kılavuzu talimatlarını izleyin ve TUF GAMING güç kaynağı ünitesini montaj vidalarını kullanarak kasaya sabitleyin.
2. Birlikte verilen kabloları TUF GAMING güç kaynağı ünitenize bağlayın.
3. Güç konnektörlerini tercihinize göre anakartınıza ve çevre birimlerine bağlayın. Her bir güç konnektörünün hangi cihazlara bağlanacağını kontrol etmek için aşağıdaki listeye başvurabilirsiniz.

• Farklı TUF GAMING Güç Kaynağı Ünitesi modelleri farklı güç konnektörlerine sahip olabilir.
• Aşağıda belirtilen güç konnektörlerinin konumu ve bağlanması hakkında daha fazla bilgi almak için anakartın kullanım kılavuzuna başvurun.

24 veya 20 pinli Ana Güç Konnektörünü anakartın 24 veya 20 pinli güç konnektörüne bağlayın.

• 4+4 pinli CPU+12V Güç Konektörünü ana kart üzerindeki CPU güç soketine bağlayın. Gerekli olması halinde 4 pinli Çevre Birim Güç Konektörünü çevre birim aygıtlarına bağlayın.
• 6+2 pinli PCI-E+12V Güç Konnektörünü PCI-E grafik kartına bağlayın. SATA Güç Konnektörünü, Seri ATA arayüzlü aygıtlara bağlayın.
• TUF GAMING Güç Kaynağı Ünitesini birlikte verilen güç kablosunu kullanarak bir güç kaynağına bağlayın.

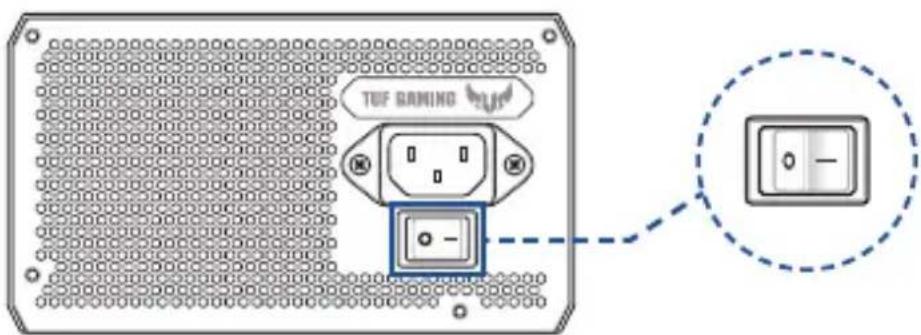

• Güç kaynağı ünitesini açmak için Güç Anahtarını "I" konumuna çevirin.

Güvenlik bilgileri

Güç kaynağı ünitesi yüksek voltaj içerdiğinden dolayı, güç kaynağı kasasını açmak ya da güç kaynağı ünitesini tamir etmek ya da temizlemek çok tehlikelidir. Sebebi ne olursa olsun güç kaynağı ünitesinin ASLA açılmaması gerekir. - Güç kaynağı ünitesinin kapağı açılırsa, garanti kapsamı dışında kalacaktır. Güç kaynağı ünitesinin içinde onarılabilecek bir parça yoktur. Güç kaynağı ünitesine herhangi bir nesne KOYMAYIN. Güç kaynağı ünitesini suya yakın bir yerde, yüksek sıcaklığa sahip veya yüksek nemli ortamlarda KULLANMAYIN. - Fanın önüne veya güç kaynağı ünitesinin havalandırma bölgesine hava akışını engelleyebilecek veya sınırlandırabilecek nesneler KOYMAYIN. - YALNIZCA güç kaynağı ünitesiyle birlikte verilen modüler kabloları KULLANIN. Güç kaynağı ünitesi uygun bir ortamda çalıştırılmalıdır. (Çalışma Sıcaklığı: 0°C - 40°C Bağıl Nem: 5% -95% - Güç kaynağı ünitesi bir bilgisayara entegrasyon amaçlı kullanılmaktadır ve bunun haricinde herhangi bir kullanım için uygun değildir. - Üretici ve güvenlik talimatlarından herhangi birine uyulmaması halinde, ürünün tamamı garanti kapsamı dışında kalacaktır.
