TUF Gaming 850W Gold - Anakart ASUS - Ücretsiz kullanım kılavuzu

Ürün Tipi	Bilgisayar Güç Kaynağı
Marka	ASUS
Model	TUF Gaming 850W Gold
Nominal Güç	850 W
Sertifika	80 PLUS Gold
Form Faktörü	ATX
Boyutlar (U x G x Y)	15 x 15 x 8.6 cm
Ağırlık	2.1 kg
Kablo Türü	Modüler
Ana Konektör	24 pin (20+4)
CPU Konektörü	2 x 4+4 pin (EPS12V)
PCIe Konektörleri	4 x 6+2 pin
SATA Konektörleri	8 x SATA
Çevre Birim Konektörleri	4 x Molex 4 pin
Fan	135 mm, çift bilyalı rulman
0 dB Fonksiyonu	Evet (devre dışı bırakma düğmesi)
Koruma	OVP, UVP, OCP, OPP, SCP, OTP
Çalışma Sıcaklığı	0 - 40 °C
Çalışma Nemi	%20 - %80 RH
Bakım ve Temizlik	Cihazı fişten çekin ve ızgaraları kuru bir bezle tozdan arındırın; kapağı asla açmayın
Güvenlik	Açmayın, nesne sokmayın, yalnızca verilen kabloları kullanın
Yedek Parça ve Onarılabilirlik	Kullanıcı tarafından onarılabilir parça yoktur; ASUS satış sonrası servisi ile iletişime geçin
Garanti	10 yıl (bölgeye göre)

Sık sorulan sorular - TUF Gaming 850W Gold ASUS

ASUS TUF Gaming 850W Gold güç kaynağı nasıl takılır?

Kasa kılavuzunuzdaki talimatları izleyin. Güç kaynağını kasaya verilen vidalarla sabitleyin, modüler kabloları güç kaynağının arkasına takın, ardından kabloları anakarta ve çevre birimlerine bağlayın (24 pin, CPU, PCIe, SATA). Son olarak, güç kablosunu takın ve anahtarı I konumuna getirin.

Güç kaynağının fanı dönmezse ne yapmalıyım?

0 dB modu, yük düşük olduğunda fanın durmasına izin verir. Sürekli dönmesini istiyorsanız, güç kaynağının arkasındaki 0 dB düğmesine basarak bu işlevi devre dışı bırakın.

Bu güç kaynağı anakartımla uyumlu mu?

Evet, standart ATX anakartlarla uyumludur. Ana 24 pin (20+4) konektör ve iki adet 4+4 pin CPU konektörü sağlar. Anakartınızın gereksinimlerini kontrol edin.

Başka bir güç kaynağından modüler kablolar kullanabilir miyim?

Hayır, yalnızca bu güç kaynağıyla verilen kabloları kullanın. Diğer modellerin kabloları farklı pin yapısına sahip olabilir ve bileşenlerinize zarar verebilir.

Güç kaynağının farklı korumaları ne anlama geliyor?

Korumalar şunları içerir: OVP (aşırı gerilim), UVP (düşük gerilim), OCP (aşırı akım), OPP (aşırı güç), SCP (kısa devre), OTP (aşırı ısınma). Arıza durumunda gücü keserler.

Güç kaynağı nasıl temizlenir?

Güç kaynağını prizden çekin. Havalandırma ızgaralarını tozdan arındırmak için kuru bir bez veya basınçlı hava spreyi kullanın. Kapağı asla açmayın, çünkü tehlikeli voltajlar bulunur.

Bu ürünün garantisi nedir?

ASUS bu güç kaynağı için 10 yıl garanti sunar (bölgesel koşullara bağlı olarak). Satış fişini saklayın ve garantinin iptal olmaması için kapağı çıkarmayın.

Bu güç kaynağı sessiz mi?

Evet, 0 dB modu sayesinde düşük yükte fan tamamen durur. Orta ila yüksek yükte fan düşük hızda döner ve neredeyse sessiz çalışma sağlar.

Kurulumdan sonra bilgisayar açılmazsa ne yapmalıyım?

Güç kaynağının arkasındaki anahtarın I konumunda olduğunu, tüm kabloların tam oturduğunu ve güç kablosunun takılı olduğunu kontrol edin. Ayrıca 0 dB düğmesinin sessiz konumda kilitli olmadığından emin olun.

Bu güç kaynağını yüksek performanslı bir ekran kartı için kullanabilir miyim?

Evet, dört adet 6+2 pin PCIe konektörü vardır ve çoğu üst düzey ekran kartı için yeterlidir. Ekran kartı üreticisinin önerdiği gücü kontrol edin (genellikle 850 W'ın altındadır).

KULLANIM KILAVUZU TUF Gaming 850W Gold ASUS

Hızlı Başlangıç Kılavuzu (Türkçe)

Посібник зі швидкого старту (Українська)

クイックスタートガイド (日本語)

İçindekiler

English 3 繁體中文 6 简体中文 9 日本語 12 Français 15 Deutsch 18 Italiano 21 Русский 24 العربية 27 Português do Brasil 30 Hrvatski 33 Čeština 36 Dansk 39 Nederlands 42 Ελληνικά 45 Suomi 48 Magyar 51 Bahasa Indonesia 54 Svenska 57 Norsk 60 Português 63 Polski 66 Română 69 Español 72 Srpski 75 Slovensčina 78 Türkçe 84 Українська 87 日本語 90

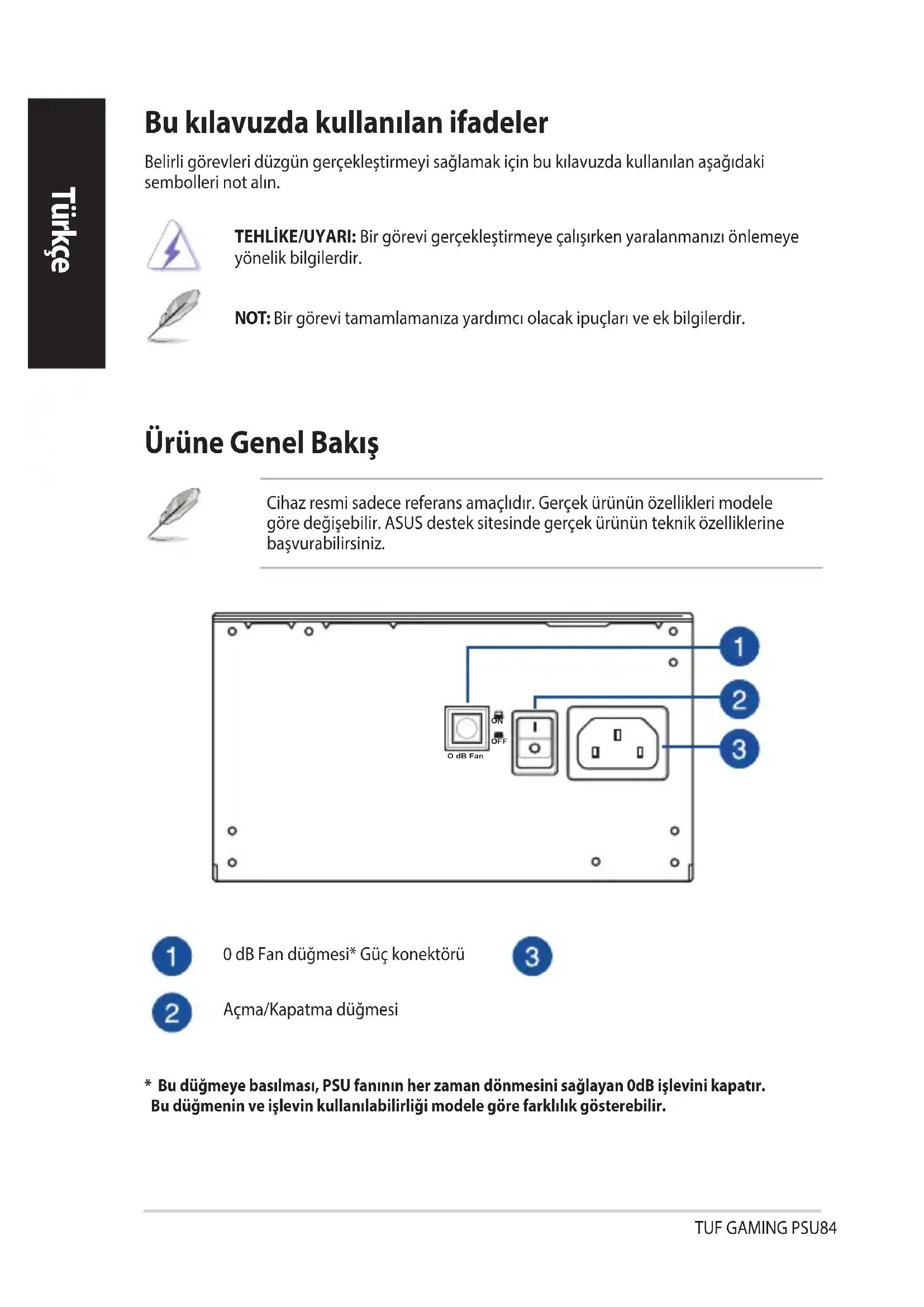

Bu kılavuzda kullanılan ifadeler

Belirli görevleri düzgün gerçekleştirmeyi sağlamak için bu kılavuzda kullanılan aşağıdaki sembolleri not alın.

TEHLİKE/UYARI: Bir görevi gerçekleştirirken yaralanmanızı önlemeye yönelik bilgilerdir.

NOT: Bir görevi tamamlamanıza yardımcı olacak ipuçları ve ek bilgilerdir.

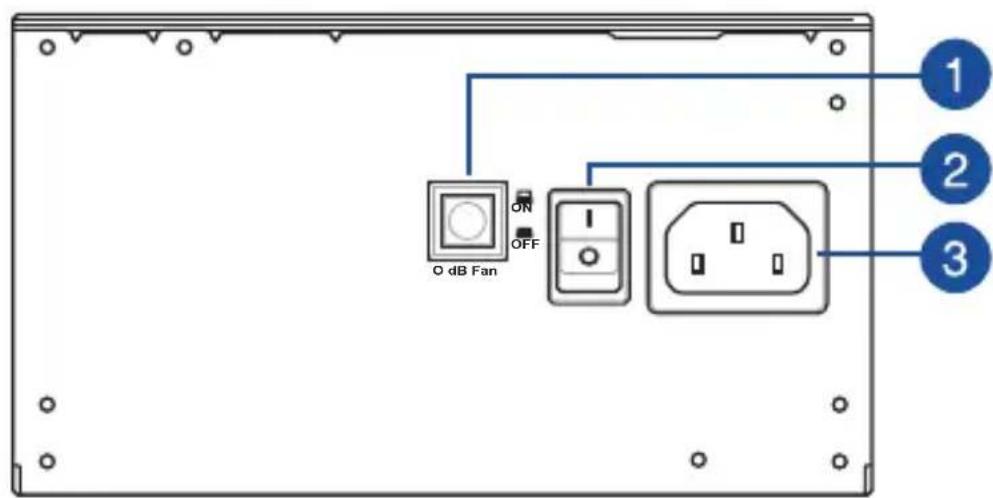

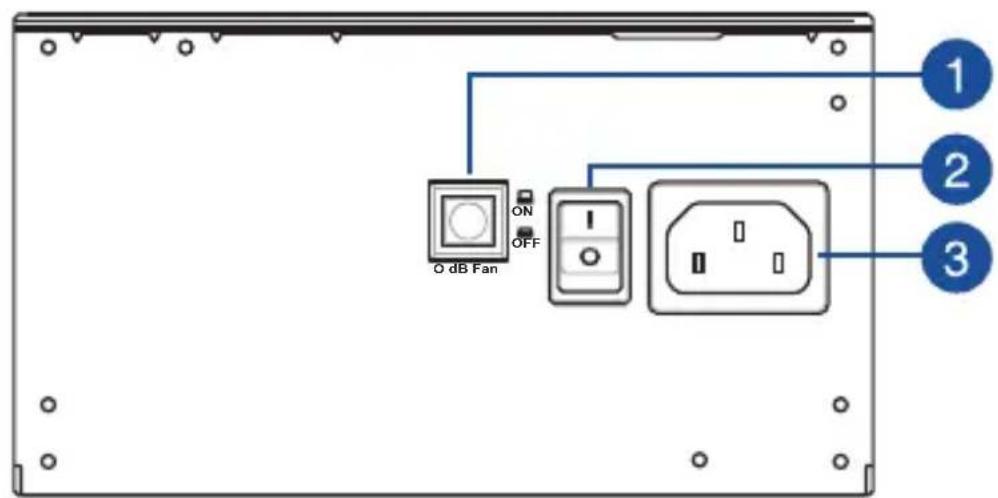

Ürüne Genel Bakış

Cihaz resmi sadece referans amaçlıdır. Gerçek ürünün özellikleri modele göre değişebilir. ASUS destek sitesinde ürünün teknik özelliklerine başvurabilirsiniz.

0 dB Fan Düğmesi* Güç konektörü

Açma/Kapatma Düğmesi

• Bu düğmeye basılması, PSU fanının her zaman dönmesini sağlayan 0dB işlevini kapatır. Bu düğmenin ve işlevin kullanılabilirliği modele göre farklılık gösterebilir.

Güç Kaynağı Ünitesinin Kurulumu

Kabloları takmadan veya çıkarmadan önce, sistemin kapalı olduğundan, ayrıca sistemin ve ona bağlı olan tüm aygıtların güç kablosu fişlerinin çekildiğinden emin olunuz.

1. Şasi kılavuzu talimatlarını izleyin ve güç kaynağı ünitesini montaj vidalarını kullanarak kasaya sabitleyin.
2. Birlikte verilen kabloları güç kaynağı ünitenize bağlayın.
3. Güç konnektörlerini tercihinize göre ana kartınıza ve çevre birimlerine bağlayın. Her bir güç konnektörünün hangi cihazlara bağlanacağını kontrol etmek için aşağıdaki listeye başvurabilirsiniz.

• Farklı Güç Kaynağı Ünitesi modelleri farklı güç konnektörlerine sahip olabilir.
• Aşağıda belirtilen konnektörlerin konumu ve bağlanması hakkında daha fazla bilgi almak için ana kartın kullanım kılavuzuna başvurun.

24 veya 20 pinli Ana Güç Konnektörünü ana kartın 24 veya 20 pinli güç konnektörüne bağlayın.

• 4+4 pinli CPU+12V Güç Konnektörünü ana kart üzerindeki CPU güç soketine bağlayın.
• Gerekli olması halinde 4 pinli Çevre Birim Güç Konnektörünü çevre birim aygıtlarına bağlayın.
• 6+2 pinli PCI-E+12V Güç Konnektörünü PCI-E grafik kartına bağlayın.
• SATA Güç Konnektörünü, Seri ATA arayüzlü aygıtlara bağlayın.
• Güç Kaynağı Ünitesini birlikte verilen güç kablosunu kullanarak bir güç kaynağına bağlayın.
• Güç kaynağı ünitesini açmak için Güç Anahtarını "I" konumuna çevirin.

Güvenlik bilgileri

Güç kaynağı ünitesi yüksek voltaj içerdiğinden dolayı, güç kaynağı kasasını açmak ya da güç kaynağı ünitesini tamir etmek ya da temizlemek çok tehlikelidir. Sebebi ne olursa olsun güç kaynağı ünitesinin ASLA açılmaması gerekir. - Güç kaynağı ünitesinin açılması, garanti kapsamı dışında kalacaktır. Güç kaynağı ünitesinin içinde onarılabilir bir parça yoktur. Güç kaynağı ünitesine herhangi bir nesne KOYMAYIN. Güç kaynağı ünitesini suya yakın bir yerde, yüksek sıcaklığa sahip veya yüksek nemli ortamlarda KULLANMAYIN. - Fanın önüne veya güç kaynağı ünitesinin havalandırma bölgesine hava akışını engelleyebilecek veya sınırlandırabilecek nesneler KOYMAYIN. - YALNIZCA güç kaynağı ünitesiyle birlikte verilen modüler kabloları KULLANIN. - Güç kaynağı ünitesi uygun bir ortamda çalıştırılmalıdır. (Çalışma Sıcaklığı: 0° - 40°C, Bağıl Nem: %20-%80) - Güç kaynağı ünitesi bir bilgisayara entegrasyon amaçlı kullanılmaktadır ve bunun haricinde herhangi bir kullanım için uygun değildir. - Üretici ve güvenlik talimatlarından herhangi birine uyulmaması halinde, ürünün tamamı garanti kapsamı dışında kalacaktır.

Iepn HIX npHcyBaTu a6o Bi'EDHyBaTu Ka6eni, nepeKohntecr, 0cncTeMy BIMKHeHO, i Bci UHpyu KINVLeHHra CnCTeMn TaPiKIOueHnx npNCTpoIB Bi'EDHaHO BiD MePeXi.

1. BnKohyIe iHcTpukci 3 noci6nka do KopnyCy ta 3akpinitb 6loK JnBHeHHa y KopnyCi MOHTaXHMn rBuHTamN. 2.Пи endaHTe Ka6eI3 KOMnneKtTy noCTaHaHHaKa6eni Do 6IoKy JINBHeHHa. 3.Пд'Енайт po3'EMn JINBLeHnДdo MaTePunHcbKoi ПaTn Ta nepuФepiInHnx npucTpOIB 3riIDHO 3ВlaChnMnNotpe6amN.Y cnpcky HxKue HabeDeHo iHΦopMaizIO npTo,doЯKnx npicTpOIB MOxHa NiD'EDHyBaTn KOKeH 3'EDHyBaU JINBLeHnI.

• Po3'EMN XINBNEHNA MOKytb 6yTN pI3HIMN 3aJIeXHO BID MoJEn 6nOKIB XINBNEHHA.
• Y noci6nky do MaTePnHcBko'i nnatn noaHo 6iNbwe iHOpMaucii npo po3TaUyBaHHia niKlUoyehn HxKyeNoaHnx 3'eHyBaiv XNBleHHa.

-Пдклочь24-КоHTaKTнa a6o 20-KOHTaKTнi ГОВиN3'EDHyBaU XnBHeHЯ ТOLOBиNpo3'Em XnBHeHЯdo24-KOHTaKTHorO a6o 20-KOHTaKTHorO po3'Emy XnBHeHЯ.

-ПлкючьКоТаКT 4+4 ueHtpaIbHoro npoecopa +12 B 3'EDHyBaaya JxNBHeHHA 4+4-KoHTaKTHn po3'em JxNBHeHH +12 B ueHtpaIbHoro npoecopa do rHi3daJxNBHeHHa ueHtpaIbHoro npoecopa Ha MaTePunCbKi ПlaTi.

• Y pa3i noTppe6n πiKJIuOHTb 4-KoHTaKTHm IepnΦepiHm 3'εdHyBauch KMBneHn np03'EM XnBLeHHa nepnΦepiHnx npncTpoIB do nepnΦepiHnx npncTpoIB. -Пдклioчы6+2КонтakTHи3'EDHyBaUЖИВLEHЯPCI-E+12Bpo3'EMЖИВLEHЯdo rpaФiHoI KapTu PCI-E.

-Пиклочь 3'EDHyBaчЖИВLEHЯpo3'EMЖИВLEHЯ SATAdo npictpoiB 3 iTrepceimCom Serial ATA.

4.ПдкючыбLOKЖИВLEHЯdo eNEKTpOMepeksi shypomЖИВLEHЯ3 KOMПeKTy NOCTaHaHHa. 5. YctahOBiBt nepemKau kubneHH B noJooXeHH "I", 0o6 yBimKHyTn 6Jok kubneHHa.
