Type de produit	Bloc d'alimentation pour ordinateur
Marque	ASUS
Modèle	TUF Gaming 850W Gold
Puissance nominale	850 W
Certification	80 PLUS Gold
Facteur de forme	ATX
Dimensions (L x l x H)	15 x 15 x 8.6 cm
Poids	2.1 kg
Type de câblage	Modulaire
Connecteur principal	24 broches (20+4)
Connecteur CPU	2 x 4+4 broches (EPS12V)
Connecteurs PCIe	4 x 6+2 broches
Connecteurs SATA	8 x SATA
Connecteurs périphériques	4 x Molex 4 broches
Ventilateur	135 mm, double roulement à billes
Fonction 0 dB	Oui (bouton pour désactiver)
Protections	OVP, UVP, OCP, OPP, SCP, OTP
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	20 à 80 % RH
Entretien et nettoyage	Débrancher l'appareil et dépoussiérer les grilles avec un chiffon sec ; ne jamais ouvrir le boîtier
Sécurité	Ne pas ouvrir, ne pas insérer d'objets, utiliser uniquement les câbles fournis
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contactez le service après-vente ASUS
Garantie	10 ans (selon région)

FOIRE AUX QUESTIONS - TUF Gaming 850W Gold ASUS

Comment installer le bloc d'alimentation ASUS TUF Gaming 850W Gold ?

Suivez les instructions du manuel de votre boîtier. Fixez le bloc dans le boîtier avec les vis fournies, branchez les câbles modulaires à l'arrière du bloc, puis connectez les câbles à la carte mère et aux périphériques (24 broches, CPU, PCIe, SATA). Enfin, branchez le cordon d'alimentation et basculez l'interrupteur sur I.

Que faire si le ventilateur du bloc ne tourne pas ?

Le mode 0 dB permet au ventilateur de s'arrêter lorsque la charge est faible. Si vous voulez qu'il tourne en continu, appuyez sur le bouton 0 dB à l'arrière du bloc pour désactiver cette fonction.

Ce bloc est-il compatible avec ma carte mère ?

Oui, il est compatible avec les cartes mères ATX standard. Il fournit un connecteur principal 24 broches (20+4) et deux connecteurs CPU 4+4 broches. Vérifiez les besoins de votre carte mère.

Puis-je utiliser des câbles modulaires d'un autre bloc ?

Non, utilisez uniquement les câbles fournis avec ce bloc. Les câbles d'autres modèles peuvent avoir un brochage différent et endommager vos composants.

Que signifient les différentes protections du bloc ?

Les protections incluent : OVP (surtension), UVP (sous-tension), OCP (surintensité), OPP (surpuissance), SCP (court-circuit), OTP (surchauffe). Elles coupent l'alimentation en cas de défaut.

Comment nettoyer le bloc d'alimentation ?

Débranchez le bloc du secteur. Utilisez un chiffon sec ou une bombe à air comprimé pour dépoussiérer les grilles de ventilation. Ne jamais ouvrir le boîtier, car des tensions dangereuses persistent.

Quelle est la garantie de ce produit ?

ASUS offre une garantie de 10 ans pour ce bloc (sous réserve des conditions régionales). Conservez la facture d'achat et ne retirez pas le couvercle sous peine d'annulation.

Ce bloc est-il silencieux ?

Oui, grâce au mode 0 dB, le ventilateur s'arrête complètement à faible charge. En charge modérée à élevée, le ventilateur tourne à faible vitesse pour un fonctionnement quasi silencieux.

Que faire si l'ordinateur ne s'allume pas après installation ?

Vérifiez que l'interrupteur à l'arrière du bloc est sur I, que tous les câbles sont bien enfoncés, et que le cordon secteur est branché. Assurez-vous également que le bouton 0 dB n'est pas bloqué en position silencieuse.

Puis-je utiliser ce bloc pour une carte graphique haute performance ?

Oui, il dispose de quatre connecteurs PCIe 6+2 broches, suffisants pour la plupart des cartes graphiques haut de gamme. Vérifiez la puissance recommandée par le fabricant de la carte graphique (généralement inférieure à 850 W).

MODE D'EMPLOI TUF Gaming 850W Gold ASUS

Guide de démarrage rapide (Français)

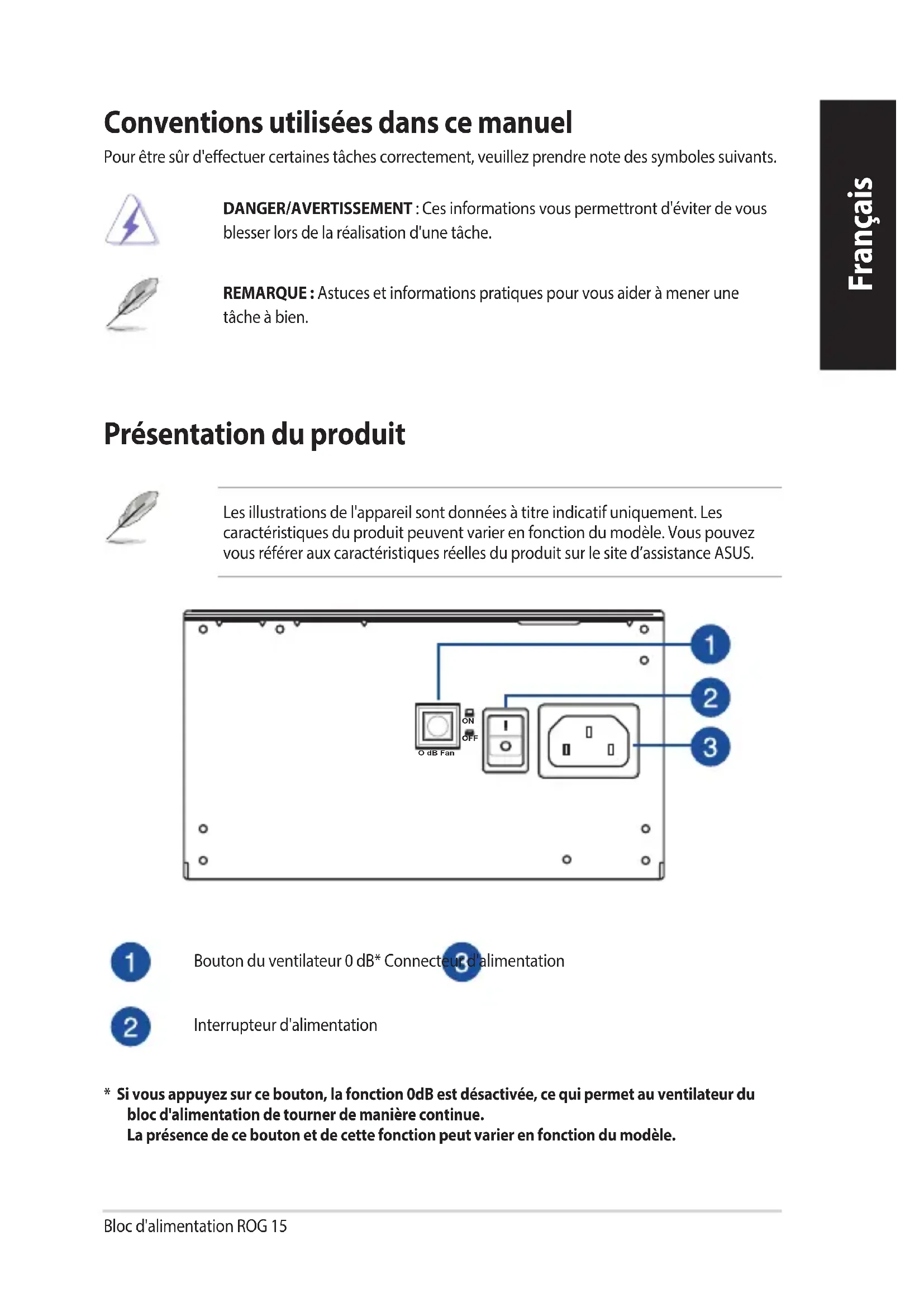

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

Présentation du produit

Les illustrations de l'appareil sont données à titre indicatif uniquement. Les caractéristiques du produit peuvent varier en fonction du modèle. Vous pouvez vous référer aux caractéristiques réelles du produit sur le site d'assistance ASUS.

Bouton du ventilateur 0 dB* Connecteur d'alimentation

Interrupteur d'alimentation

• Si vous appuyez sur ce bouton, la fonction 0 dB est désactivée, ce qui permet au ventilateur du bloc d'alimentation de tourner de manière continue.

La présence de ce bouton et de cette fonction peut varier en fonction du modèle.

Installer votre bloc d'alimentation

Avant d'installer ou de retirer des câbles, assurez-vous que le système est hors tension et que tous les câbles d'alimentation de l'ordinateur et de tous les périphériques sont débranchés.

1. Suivez les instructions du manuel de votre châssis et fixez le bloc d'alimentation dans le châssis en utilisant les vis de montage.
2. Connectez les câbles fournis à votre bloc d'alimentation.
3. Reliez les connecteurs d'alimentation à votre carte mère et à vos périphériques selon vos préférences. Vous pouvez vous référer à la liste ci-dessous pour vérifier à quel type de périphérique correspond chaque connecteur d'alimentation.

• Les connecteurs d'alimentation peuvent varier en fonction des différents modèles de blocs d'alimentation.
• Consultez le manuel d'utilisation de votre carte mère pour plus d'informations sur l'emplacement et la façon de connecter les connecteurs d'alimentation mentionnés ci-dessous.
• Connectez le connecteur d'alimentation principale 24 broches ou 20 broches au connecteur d'alimentation 24 broches ou 20 broches de la carte mère.
• Connectez le connecteur d'alimentation CPU 12V 4+4 broches à la prise d'alimentation du processeur de la carte mère.
• Connectez le connecteur d'alimentation périphérique 4 broches aux périphériques, si nécessaire.
• Connectez le connecteur d'alimentation PCIe 12V 6+2 broches à la carte graphique PCI-E. Connectez le connecteur d'alimentation SATA aux périphériques avec interface SATA.
• Connectez votre bloc d'alimentation à une source d'alimentation en utilisant le cordon d'alimentation fourni.
• Faites basculer l'interrupteur d'alimentation sur la position "l" pour placer le bloc d'alimentation sous tension.

Consignes de sécurité

• De hautes tensions électriques traversent le bloc d'alimentation, il est extrêmement dangereux d'ouvrir son boîtier ou de tenter un nettoyage ou une réparation. Vous ne devriez JAMAIS, sous aucun prétexte, ouvrir le bloc d'alimentation.
• La garantie du produit sera annulée si le couvercle du bloc d'alimentation a été ouvert; il n'y a aucun composant nécessitant un entretien dans le bloc d'alimentation.
• NE PAS insérer d'objet dans le bloc d'alimentation.
• NE placez PAS d'objets devant le ventilateur ou la zone de ventilation du bloc d'alimentation qui pourrait obstruer ou restreindre la circulation de l'air.
• UTILISEZ UNIQUEMENT les câbles modulaires fournis avec le bloc d'alimentation. N'utilisez PAS le bloc d'alimentation à proximité de l'eau, ou dans un environnement à haute température/humidité.
• L'utilisation du bloc d'alimentation doit se faire dans un environnement adapté. (Température de fonctionnement: 0° à 40°C , Humidité relative: 20% à 80% )
• Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou en extérieur.
• Le non-respect des instructions et consignes de sécurité fournies par le fabricant annulera immédiatement toutes les garanties relatives au produit.
