Producttype	Computer voeding
Merk	ASUS
Model	TUF Gaming 850W Gold
Nominaal vermogen	850 W
Certificering	80 PLUS Gold
Vormfactor	ATX
Afmetingen (L x B x H)	15 x 15 x 8,6 cm
Gewicht	2,1 kg
Bekabelingstype	Modulair
Hoofdaansluiting	24-pins (20+4)
CPU-aansluiting	2x 4+4-pins (EPS12V)
PCIe-aansluitingen	4x 6+2-pins
SATA-aansluitingen	8x SATA
Randapparaataansluitingen	4x Molex 4-pins
Ventilator	135 mm, dubbele kogellager
0 dB-functie	Ja (knop om uit te schakelen)
Beveiligingen	OVP, UVP, OCP, OPP, SCP, OTP
Bedrijfstemperatuur	0 tot 40 °C
Bedrijfsvochtigheid	20 tot 80% RH
Onderhoud en reiniging	Ontkoppel het apparaat en stof de roosters af met een droge doek; open nooit de behuizing
Veiligheid	Niet openen, geen voorwerpen insteken, gebruik alleen de meegeleverde kabels
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met de ASUS-klantenservice
Garantie	10 jaar (afhankelijk van regio)

Veelgestelde vragen - TUF Gaming 850W Gold ASUS

Hoe installeer ik de ASUS TUF Gaming 850W Gold voeding?

Volg de instructies in de handleiding van uw behuizing. Bevestig de voeding in de behuizing met de meegeleverde schroeven, sluit de modulaire kabels aan op de achterkant van de voeding en sluit vervolgens de kabels aan op het moederbord en de randapparatuur (24-pins, CPU, PCIe, SATA). Sluit ten slotte het netsnoer aan en zet de schakelaar op I.

Wat moet ik doen als de ventilator van de voeding niet draait?

De 0 dB-modus zorgt ervoor dat de ventilator stopt bij lage belasting. Als u wilt dat deze continu draait, drukt u op de knop 0 dB aan de achterkant van de voeding om deze functie uit te schakelen.

Is deze voeding compatibel met mijn moederbord?

Ja, het is compatibel met standaard ATX-moederborden. Het levert een 24-pins hoofdaansluiting (20+4) en twee 4+4-pins CPU-aansluitingen. Controleer de vereisten van uw moederbord.

Kan ik modulaire kabels van een andere voeding gebruiken?

Nee, gebruik alleen de kabels die bij deze voeding worden geleverd. Kabels van andere modellen kunnen een andere pinbezetting hebben en uw componenten beschadigen.

Wat betekenen de verschillende beveiligingen van de voeding?

De beveiligingen omvatten: OVP (overspanning), UVP (onderdruk), OCP (overstroom), OPP (oververmogen), SCP (kortsluiting), OTP (oververhitting). Ze schakelen de stroom uit bij een fout.

Hoe reinig ik de voeding?

Koppel de voeding los van het stopcontact. Gebruik een droge doek of perslucht om de ventilatieroosters te ontstoffen. Open nooit de behuizing, omdat er gevaarlijke spanningen aanwezig blijven.

Wat is de garantie op dit product?

ASUS biedt 10 jaar garantie op deze voeding (onder voorbehoud van regionale voorwaarden). Bewaar de aankoopfactuur en verwijder het deksel niet, anders vervalt de garantie.

Is deze voeding stil?

Ja, dankzij de 0 dB-modus stopt de ventilator volledig bij lage belasting. Bij matige tot hoge belasting draait de ventilator op lage snelheid voor een vrijwel stille werking.

Wat moet ik doen als de computer na installatie niet aangaat?

Controleer of de schakelaar aan de achterkant van de voeding op I staat, of alle kabels goed vastzitten en of het netsnoer is aangesloten. Zorg er ook voor dat de 0 dB-knop niet in de stille stand is geblokkeerd.

Kan ik deze voeding gebruiken voor een krachtige grafische kaart?

Ja, het heeft vier PCIe 6+2-pins connectoren, voldoende voor de meeste high-end grafische kaarten. Controleer het aanbevolen vermogen van de fabrikant van de grafische kaart (meestal minder dan 850 W).

GEBRUIKSAANWIJZING TUF Gaming 850W Gold ASUS

Beknopte handleiding (Nederlands)

O8nyoc ypnyopnc ekkvnoC (Elambdavika)

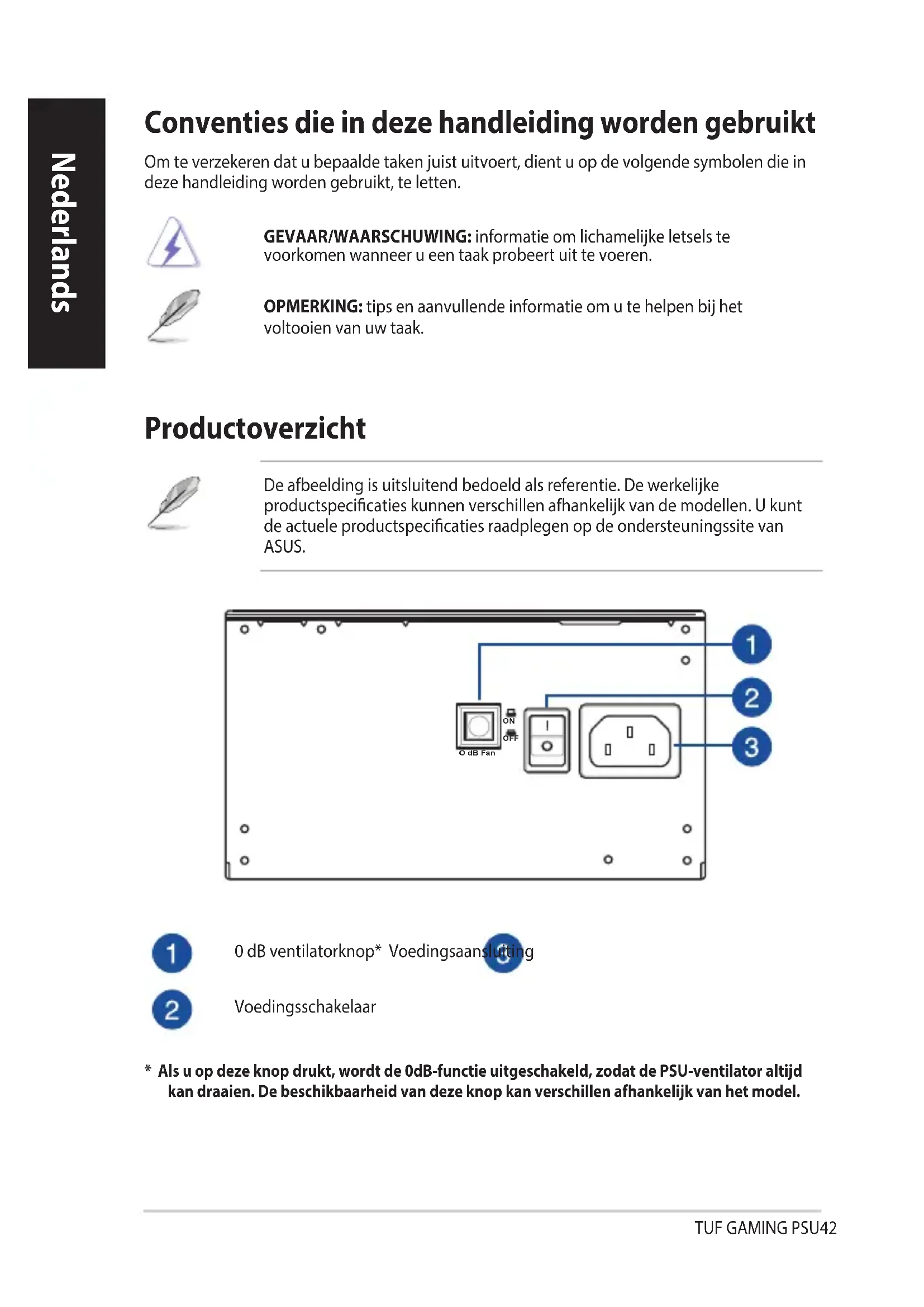

Conventies die in deze handleiding worden gebruikt

Om te verzekeren dat u bepaalde taken juist uitvoert, dient u op de volgende symbolen die in deze handleiding worden gebruikt, te letten.

GEVAAR/WAARSCHUWING: informatie om lichamelijk letsel te voorkomen wanneer u een taak probeert uit te voeren.

OPMERKING: tips en aanvullende informatie om u te helpen bij het voltooien van uw taak.

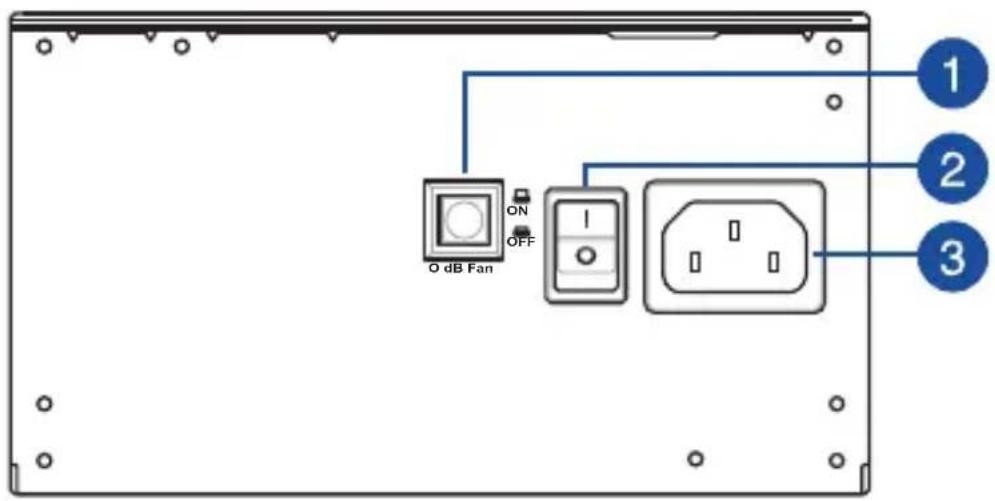

Productoverzicht

De afbeelding is uitsluitend bedoeld als referentie. De werkelijke productspecificaties kunnen verschillen afhankelijk van de modellen. U kunt de actuele productspecificaties raadplegen op de ondersteuningssite van ASUS.

0 dB ventilatorkop* Voedingsaansluiting

Voedingsschakelaar

• Als u op deze knop drukt, wordt de 0dB-functie uitgeschakeld, zodat de PSU-ventilator altijd kan draaien. De beschikbaarheid van deze knop kan verschillen afhankelijk van het model.

De voedingseenheid installeren

Voordat u kabels installeert of verwijdert, moet u controleren of het systeem is uitgeschakeld en of alle voedingskabels voor het systeem en alle aangesloten apparaten zijn losgekoppeld.

1. Volg de richtlijnen van uw behuizingshandleiding en maak uw voedingseenheid vast in de behuizing met de montageschroeven.
2. Sluit de meegeleverde kabels aan op uw voedingseenheid.
3. Sluit de voedingsaansluitingen aan op uw moederbord en de randapparaten volgens uw voorkeur. U kunt de onderstaande lijst raadplegen om te controleren op welk apparaat elke voedingsaansluiting kan worden aangesloten.

• De voedingsaansluitingen kunnen verschillen afhankelijk van de verschillende modellen van de voedingseenheden.
• Raadpleeg de handleiding van uw moederbord voor meer informatie over de locatie en het aansluiten van de hieronder vermelde aansluitingen.
• Sluit de 24-pins of 20-pins hoofdvoedingsaansluiting aan op de 24-pins of 20-pins voedingsaansluiting op het moederbord.
• Sluit de 4+4 pins CPU +12V voedingsaansluiting aan op de CPU-voedingssockets op het moederbord.
• Sluit de 4-pins voedingsaansluiting voor het randapparaat indien nodig aan op de gewenste randapparaten.
• Sluit de 6+2-pins PCI-E +12V voedingsaansluiting aan op de PCI-E grafische kaart. Sluit de SATA-voedingsaansluiting aan op apparaten met een seriële ATA-interface.
• Sluit de voedingseenheid aan op een stroombron via de meegeleverde voedingskabel.
• Zet de voedingsschakelaar op de positie "I" om uw voedingseenheid in te schakelen.

Veiligheidsinformatie

• Er is hoge spanning aanwezig in de voedingseenheid. Daarom is het zeer gevaarlijk om de behuizing van de voeding te openen of om de voedingseenheid zelf te repareren of schoon te maken. Open de voedingseenheid NOOIT, onder welke omstandigheden ook.
• De garantie vervalt als de afdekking van de voedingseenheid is geopend. De voedingseenheid bevat geen onderdelen die door de gebruiker kunnen worden onderhouden of gerepareerd.
• STOP GEEN objecten in de voedingseenheid.
• Plaats GEEN objecten voor de ventilator of het ventilatiegebied van de voeding waardoor de luchtstroom zou worden gehinderd of beperkt.
• GEBRUIK ALLEEN de modulaire kabels die bij de voedingseenheid zijn geleverd.
• Gebruik de voedingseenheid NIET in de buurt van water, bij hoge temperaturen of in een omgeving met een hoge vochtigheidsgraad.
• De voedingseenheid moet worden gebruikt in een geschikte omgeving. (Bedrijfstemperatuur: 0° tot 40°C, relatieve vochtigheid: 20% tot 80%)
• De voedingseenheid is voor integratie in een computer en is niet bedoeld voor extern gebruik of gebruik buitenshuis.
• Het niet naleven van de instructies van de fabrikant of van de veiligheidsinstructies zal onmiddellijk alle garanties ongeldig maken.
