Tipo de produto	Fonte de alimentação para computador
Marca	ASUS
Modelo	TUF Gaming 850W Gold
Potência nominal	850 W
Certificação	80 PLUS Gold
Fator de forma	ATX
Dimensões (C x L x A)	15 x 15 x 8.6 cm
Peso	2.1 kg
Tipo de cabeamento	Modular
Conector principal	24 pinos (20+4)
Conector CPU	2 x 4+4 pinos (EPS12V)
Conectores PCIe	4 x 6+2 pinos
Conectores SATA	8 x SATA
Conectores periféricos	4 x Molex 4 pinos
Ventilador	135 mm, rolamento duplo de esferas
Função 0 dB	Sim (botão para desativar)
Proteções	OVP, UVP, OCP, OPP, SCP, OTP
Temperatura de operação	0 a 40 °C
Umidade de operação	20 a 80 % UR
Manutenção e limpeza	Desconecte o aparelho e remova o pó das grades com um pano seco; nunca abra o gabinete
Segurança	Não abrir, não inserir objetos, usar apenas os cabos fornecidos
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário; entre em contato com o serviço pós-venda da ASUS
Garantia	10 anos (conforme a região)

Perguntas frequentes - TUF Gaming 850W Gold ASUS

Como instalar a fonte de alimentação ASUS TUF Gaming 850W Gold ?

Siga as instruções do manual do seu gabinete. Fixe a fonte no gabinete com os parafusos fornecidos, conecte os cabos modulares na parte traseira da fonte, em seguida, conecte os cabos à placa-mãe e aos periféricos (24 pinos, CPU, PCIe, SATA). Por fim, conecte o cabo de alimentação e ligue o interruptor para I.

O que fazer se o ventilador da fonte não girar ?

O modo 0 dB permite que o ventilador pare quando a carga está baixa. Se você quiser que ele gire continuamente, pressione o botão 0 dB na parte traseira da fonte para desativar esta função.

Esta fonte é compatível com a minha placa-mãe ?

Sim, ela é compatível com placas-mãe ATX padrão. Ela fornece um conector principal de 24 pinos (20+4) e dois conectores CPU de 4+4 pinos. Verifique as necessidades da sua placa-mãe.

Posso usar cabos modulares de outra fonte ?

Não, use apenas os cabos fornecidos com esta fonte. Cabos de outros modelos podem ter uma pinagem diferente e danificar seus componentes.

O que significam as diferentes proteções da fonte ?

As proteções incluem: OVP (sobretensão), UVP (subtensão), OCP (sobrecorrente), OPP (sobrepotência), SCP (curto-circuito), OTP (superaquecimento). Elas cortam a alimentação em caso de falha.

Como limpar a fonte de alimentação ?

Desconecte a fonte da tomada. Use um pano seco ou ar comprimido para remover o pó das grades de ventilação. Nunca abra o gabinete, pois tensões perigosas persistem.

Qual é a garantia deste produto ?

A ASUS oferece uma garantia de 10 anos para esta fonte (sujeita às condições regionais). Guarde a nota fiscal de compra e não remova a tampa sob pena de anulação.

Esta fonte é silenciosa ?

Sim, graças ao modo 0 dB, o ventilador para completamente em carga baixa. Em carga moderada a alta, o ventilador gira em baixa velocidade para um funcionamento quase silencioso.

O que fazer se o computador não ligar após a instalação ?

Verifique se o interruptor na parte traseira da fonte está na posição I, se todos os cabos estão bem encaixados e se o cabo de alimentação está conectado. Certifique-se também de que o botão 0 dB não está bloqueado na posição silenciosa.

Posso usar esta fonte para uma placa de vídeo de alto desempenho ?

Sim, ela possui quatro conectores PCIe de 6+2 pinos, suficientes para a maioria das placas de vídeo de alto nível. Verifique a potência recomendada pelo fabricante da placa de vídeo (geralmente inferior a 850 W).

MANUAL DE UTILIZADOR TUF Gaming 850W Gold ASUS

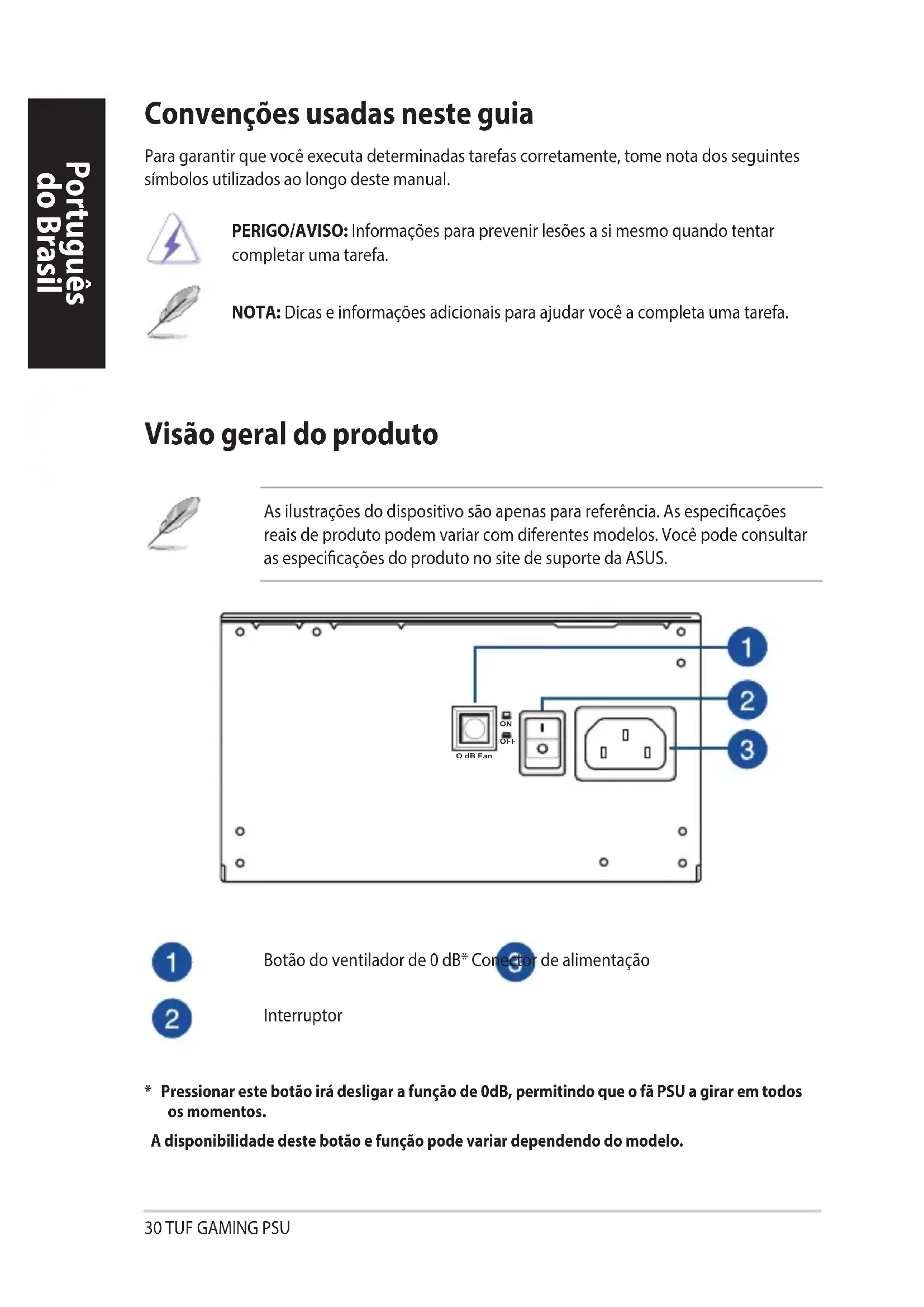

Convenções usadas neste guia

Para garantir que você executa determinadas tarefas corretamente, tome nota dos seguintes símbolos utilizados ao longo deste manual.

PERIGO/AVISO: Informações para prevenir lesões a si mesmo ao tentar completar uma tarefa.

NOTA: Dicas e informações adicionais para ajudá-lo a completar uma tarefa.

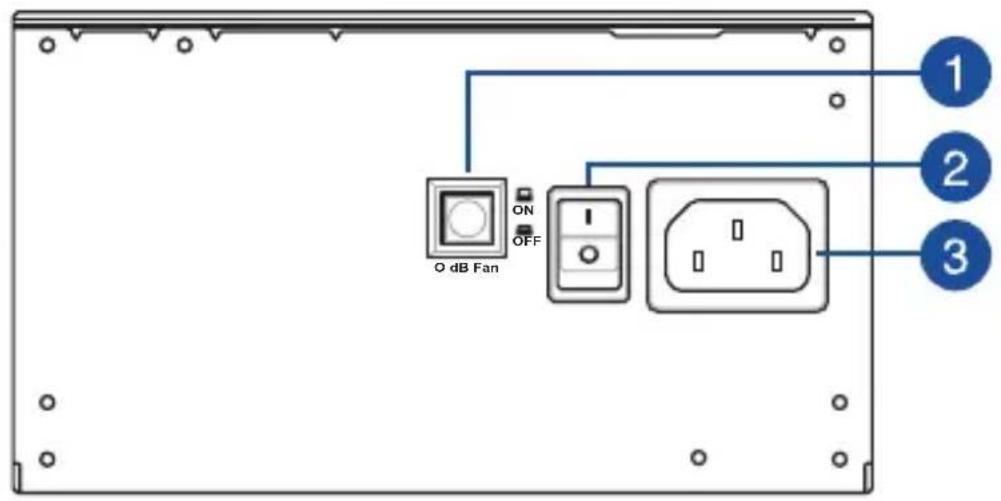

Visão geral do produto

As ilustrações do dispositivo são apenas para referência. As especificações reais do produto podem variar conforme os diferentes modelos. Você pode consultar as especificações do produto no site de suporte da ASUS.

1

Botão do ventilador de 0 dB* Conector de alimentação

2

Interruptor

• Pressionar este botão irá desligar a função de 0dB, permitindo que o ventilador da PSU gire em todos os momentos.

A disponibilidade deste botão e função pode variar dependendo do modelo.

Instalando sua Fonte de Alimentação

Antes de instalar ou remover os cabos, certifique-se de que o sistema está desligado, e todos os cabos de alimentação do sistema e todos os dispositivos a ele ligados são desligados.

1. Siga as instruções do seu manual de chassis e garanta a sua fonte de alimentação no seu chassis através dos parafusos de montagem.
2. Conecte os cabos empacotados à sua fonte de alimentação.
3. Ligue os conectores de alimentação à sua placa-mãe e dispositivos periféricos de acordo com sua preferência. Consulte a lista abaixo para verificar quais dispositivos cada conector de energia pode ser ligado.

• Os conectores de alimentação podem variar entre diferentes modelos de unidades de fonte de alimentação.
• Consulte o manual do usuário da sua placa-mãe para obter mais informações sobre onde e como ligar os conectores de alimentação abaixo mencionados.
• Ligue o pino 20/24 do Conector de Alimentação Principal ao conector de alimentação de 24 pinos ou 20 pinos da placa-mãe.
• Ligue o pino 4+4 do Conector de Alimentação CPU +12V à tomada de energia do CPU na placa-mãe.
• Ligue o pino 4 do Conector de Alimentação Periférico aos dispositivos periféricos, se necessário.
• Ligue o pino 6+2 do Conector de Alimentação PCI-E +12V à placa gráfica PCI-E.

Ligue o Conector de Alimentação SATA aos dispositivos com interface serial ATA.

1. Ligue sua fonte de alimentação a uma tomada elétrica usando o cabo de alimentação fornecido.
2. Gire a chave de energia para a posição "I" para ligar a fonte de alimentação.

Informações de segurança

• Tensões elevadas presentes na fonte de alimentação; é extremamente perigoso abrir a caixa de alimentação ou tentar reparar/limpar a fonte de alimentação. Você NUNCA deve, sob quaisquer circunstâncias, abrir a unidade da fonte de alimentação.
• A garantia é anulada se a tampa da fonte de alimentação for aberta; não existem componentes para manutenção no interior da unidade de alimentação.
• NÃO insira objetos na unidade de fonte de alimentação.
• NÃO coloque objetos na frente do ventilador ou na área de ventilação da fonte de alimentação que possam obstruir ou restringir o fluxo de ar.
• UTILIZE APENAS os cabos modulares, até a fonte de alimentação.
• NÃO utilize a unidade de fonte de alimentação perto de água, ou em ambientes de umidade elevada ou alta temperatura.
• A unidade de fonte de alimentação deve ser operada em ambiente apropriado. (Temperatura operacional: 0°C a 40°C , Umidade Relativa: 20% a 80% )
• A fonte de alimentação é para a integração em um computador, e não se destina para uso externo ou ao ar livre.
• O não cumprimento de quaisquer instruções do fabricante e qualquer uma das instruções de segurança anulará imediatamente todas as garantias.

Convenções usadas neste guia

Ao realizar corretamente os procedimentos descritos, preste atenção aos seguintes símbolos no manual.

PERIGO/AVISO: Informações para prevenir lesões ao executar a tarefa.

Informações de segurança

Convenções usadas neste guia

Para garantir que executa determinadas tarefas corretamente, observe os seguintes símbolos usados ao longo deste manual.

PERIGO/AVISO: Informações para evitar ferimentos ao tentar realizar uma tarefa.

NOTA: Sugestões e informações adicionais que ajudam a realizar uma tarefa.

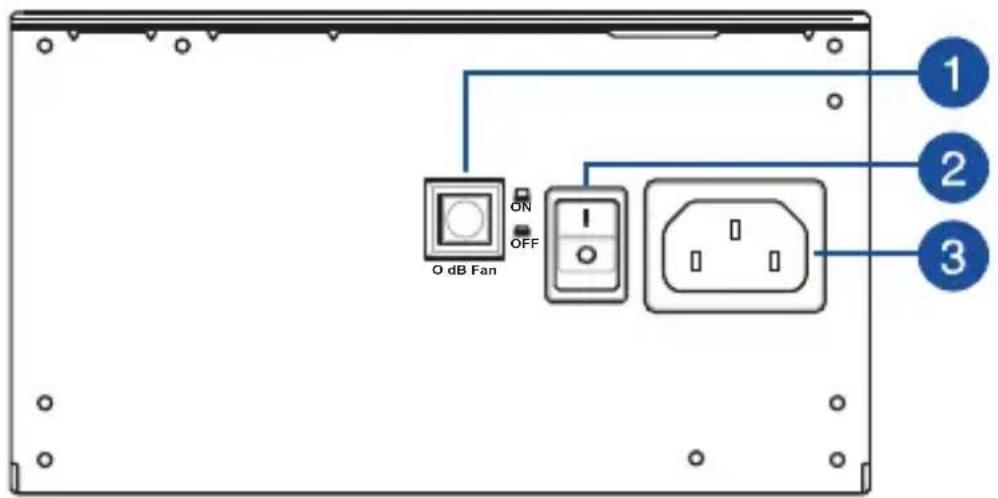

Descrição geral do produto

As ilustrações do dispositivo servem apenas como referência. As especificações reais do produto poderão variar de acordo com o modelo. Pode consultar as respetivas especificações do produto no website de suporte da ASUS.

Botão da ventoinha 0dB* Conector de alimentação

Interruptor de alimentação

* Ao pressionar este botão irá desativar a função de 0 dB, permitindo que a ventoinha da fonte de alimentação funcione permanentemente. A disponibilidade deste botão e da função poderá diferir de acordo com o modelo.

Instalar a fonte de alimentação

Antes de instalar ou remover cabos, certifique-se de que o sistema está desligado e todos os cabos de alimentação do sistema e restantes dispositivos estão desligados.

1. Siga as instruções no manual do chassis e fixe a fonte de alimentação no chassis usando os parafusos de montagem.
2. Ligue os cabos fornecidos à fonte de alimentação.
3. Ligue os conectores de alimentação à placa principal e aos dispositivos periféricos de acordo com as suas preferências. Pode consultar a lista abaixo para verificar a que dispositivos pode ser ligado cada conector de alimentação.

• Os conectores de alimentação podem diferir de acordo com o modelo da fonte de alimentação.
• Consulte o manual do utilizador da placa principal para obter mais informações sobre o local e ligação dos conectores de alimentação indicados abaixo.
• Ligue o conector de alimentação principal de 24 ou 20 pinos ao conector de alimentação de 24 ou 20 pinos da placa principal.
• Ligue o conector de alimentação da CPU de 4+4 pinos e +12 V à tomada de alimentação da CPU na placa principal.

Ligue o conector de alimentação periférico de 4 pinos aos dispositivos periféricos, se necessário. Ligue o conector de alimentação PCI-E de 6+2 pinos e +12 V à placa gráfica PCI-E. Ligue o conector de alimentação SATA aos dispositivos com interface Serial ATA.

1. Ligue a fonte de alimentação a uma tomada elétrica usando o cabo de alimentação fornecido.
2. Coloque o interruptor de alimentação na posição "I" para ligar a fonte de alimentação.

Informações de segurança

• No interior da fonte de alimentação existem tensões altas. É extremamente perigoso abrir a caixa da fonte de alimentação ou tentar reparar/limpar a fonte de alimentação. Não deve NUNCA, em nenhuma circunstância, abrir a fonte de alimentação.
• A garantia perderá a validade se a caixa da fonte de alimentação for aberta. Não existem componentes reparáveis no interior da fonte de alimentação.
• NÃO insira quaisquer objetos no interior da fonte de alimentação.
• NÃO coloque quaisquer objetos à frente do ventilador ou da área de ventilação da fonte de alimentação que possam obstruir ou limitar a circulação de ar.
• UTILIZE APENAS os cabos modulares fornecidos com a fonte de alimentação.
• NÃO utilize a fonte de alimentação perto de água ou em ambientes com temperatura ou umidade elevadas.
• A fonte de alimentação deve ser utilizada num ambiente adequado. (Temperatura de funcionamento: 0°C a 40°C , Humidade relativa: 20% a 80% )
• A fonte de alimentação destina-se a ser integrada num computador e não utilizada externamente.
• O não cumprimento de alguma das instruções do fabricante ou quaisquer instruções de segurança anulará imediatamente todas as garantias.
